Ống Dẫn Gió Quạt Làm Mát Model Toolhead Qidi Q2 (Redesigned)

Mô tả

Ống dẫn gió (fan duct) làm mát model nguyên bản dở tệ. Nên mình redesign lại một cái. Mục tiêu chính là thêm các vách hướng dòng (air flow guiders) để luồng gió làm mát ra đều hơn và mạnh hơn. Việc giữ đúng kích thước là rất quan trọng để không phát sinh vấn đề khác như cạ/đụng vào chỗ nào đó, đồng thời cũng phải dễ in và dễ lắp ráp. Mình cũng muốn giữ ngoại hình y như bản zin.

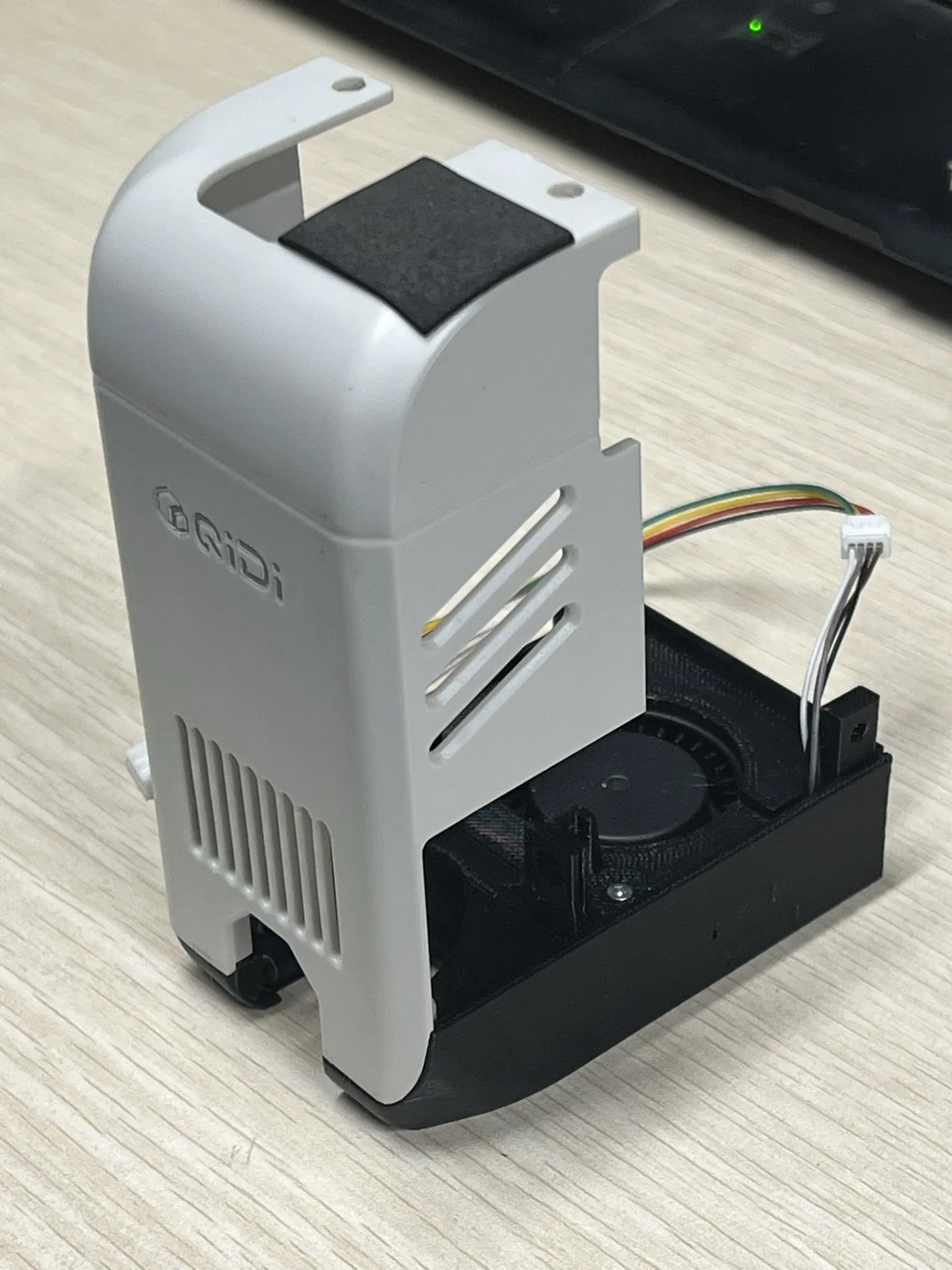

Thiết kế mới gồm 4 phần:

• Main Body: cùng hình dáng, cùng ngoại hình, cùng kích thước.

• Air Duct Cover: nắp để che các vách hướng gió. Phần này cũng có khe gắn nam châm để gắn lại nắp trước (front cover) nguyên bản.

• Bottom Cover: dành cho quạt “big mouth” (38mm) nguyên bản loại (5015). Có thêm các vách mỏng để dẫn luồng gió.

• Top Mounting Cover: để nối tất cả lại với nhau và bắt lên plate của toolhead.

Một ý tưởng của mình là: nếu bạn khéo tay và có kinh nghiệm làm đồ thủ công, bạn có thể dùng luôn ống gió nguyên bản rồi cắt/chỉnh để lắp được hai phần còn lại, khỏi cần in Main Body và Top Mounting Cover của thiết kế này. Như vậy bên ngoài sẽ y chang zin, không ai biết bạn đã thay đổi gì. lol~

Mình upload tổng cộng 6 file: 2 file 3MF và 4 file STL. Lý do là Main Body và Air Duct Cover cần support để in cho chuẩn. Vì vậy mình thiết kế support in (thiết kế cho layer height 0.2mm) riêng cho 2 phần này và lưu dưới dạng 3MF, đồng thời có kèm STL không support. Bạn có thể in thẳng 4 file STL, hoặc dùng 3MF để in Main Body và Air Duct Cover, còn Bottom Cover và Top Mounting Cover thì in bằng STL.

Về cái quạt

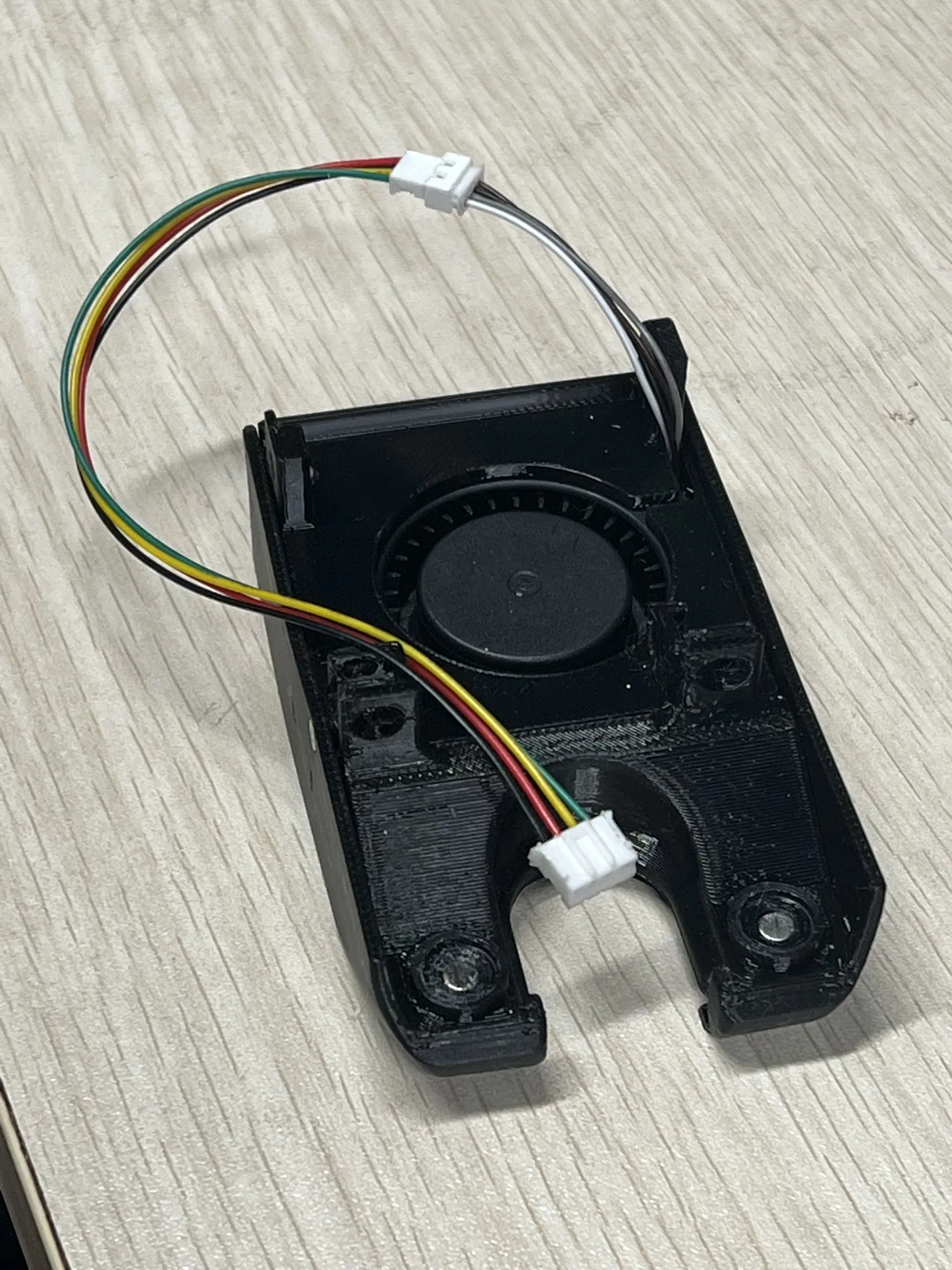

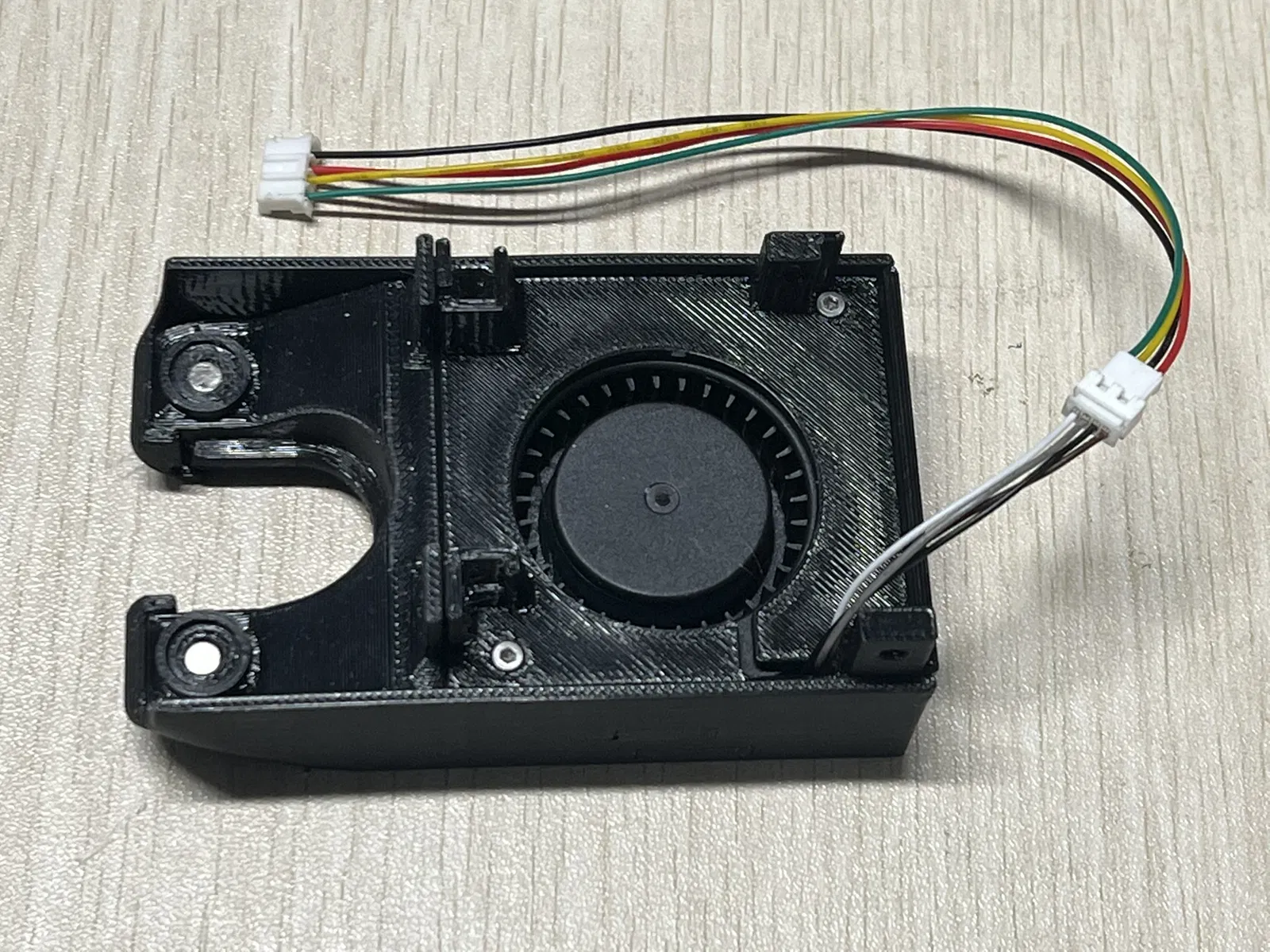

Ngoài quạt “big mouth” (38mm) nguyên bản (5015) (khoảng 7000rpm), còn có một loại quạt cùng kích thước nhưng mạnh hơn (khoảng 9000rpm), là quạt của BambuLab X1. Trên thị trường kiếm khá dễ và tương thích 100%. Tuy nhiên bạn sẽ cần một sợi cáp chuyển (MX1.25 female sang PH2.0 male, như trong hình của mình) để dùng được. Bạn cũng cần đảo 2 dây nguồn. Vậy là xong.

Mẹo in (Printing Tips)

• Tổng thể, set Line Width 0.4mm, tối thiểu 3 wall, 3 top layer, 3 bottom layer; của mình thì toàn để 5.

• Layer height mặc định là 0.2mm. Với các file 3MF, hãy slice phần support (trong Objects) riêng với 1 wall, 0 top shell layer, 2 bottom shell layer, 20% Grid infill. Lưu ý: file 3MF không kèm tham số slicer, bạn sẽ tự xử lý trong slicer của bạn (ví dụ Lay on Face, v.v.).

• Nếu bạn muốn in layer height khác hoặc tự set support, cứ dùng các file STL.

• Dĩ nhiên nên in bằng vật liệu chịu nhiệt. :-)

BOM

Nói chung là bạn cần vài con ốc để ráp chúng lại.

Sơ đồ lắp đặt (Installation Diagram)

Cách đặt model trong slicer

Chúc bạn in vui vẻ！
