DBS150 Astrograph - Kính thiên văn chụp ảnh bầu trời sâu in 3D

EDIT - Nhớ đọc phần mô tả đầy đủ bên dưới vì có vài chỗ đã thay đổi. Vui lòng tham gia discord nếu bạn có câu hỏi vì mình có thể không kịp thấy trên đây! - https://discord.gg/QdPa9ed6Jq

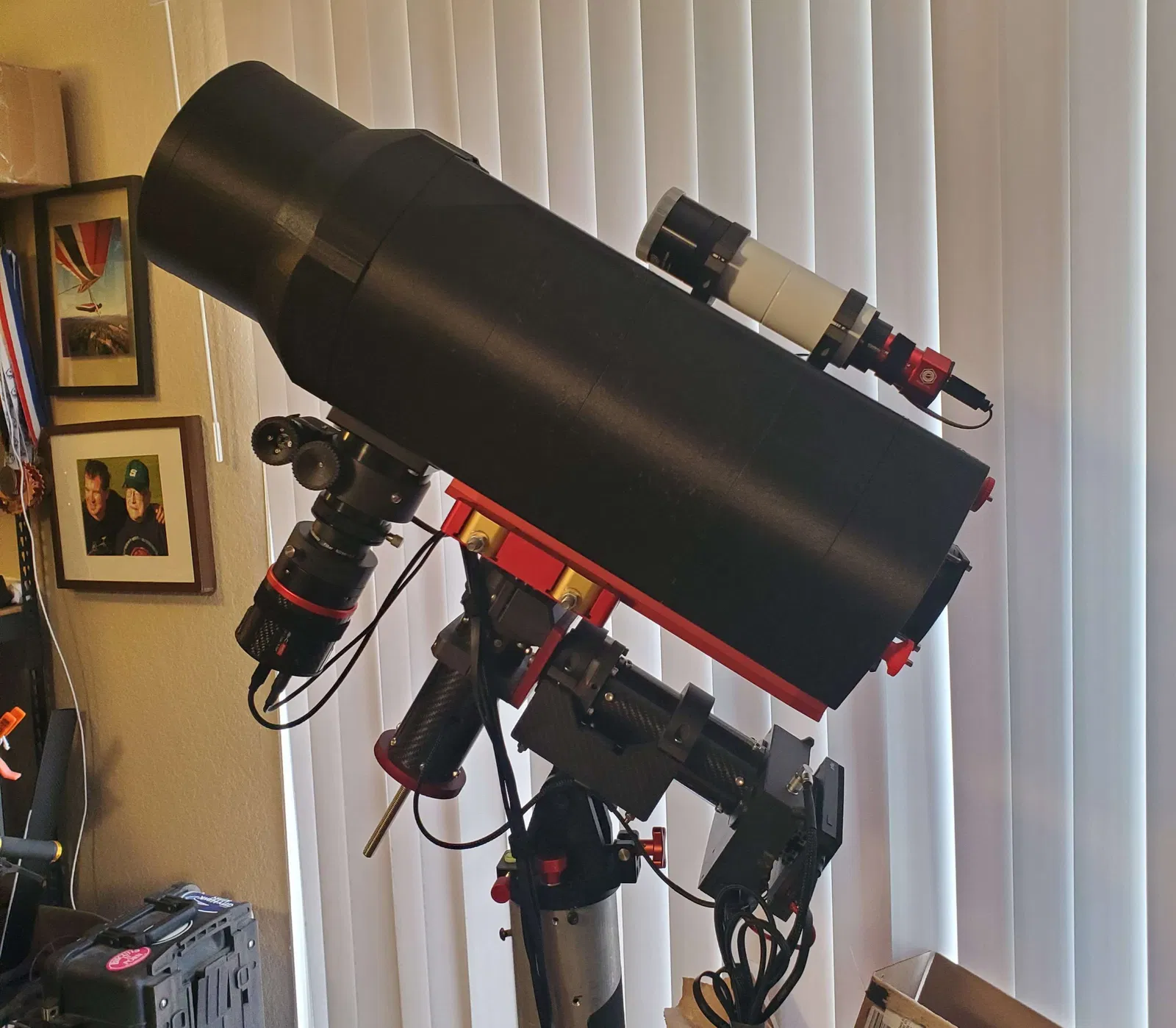

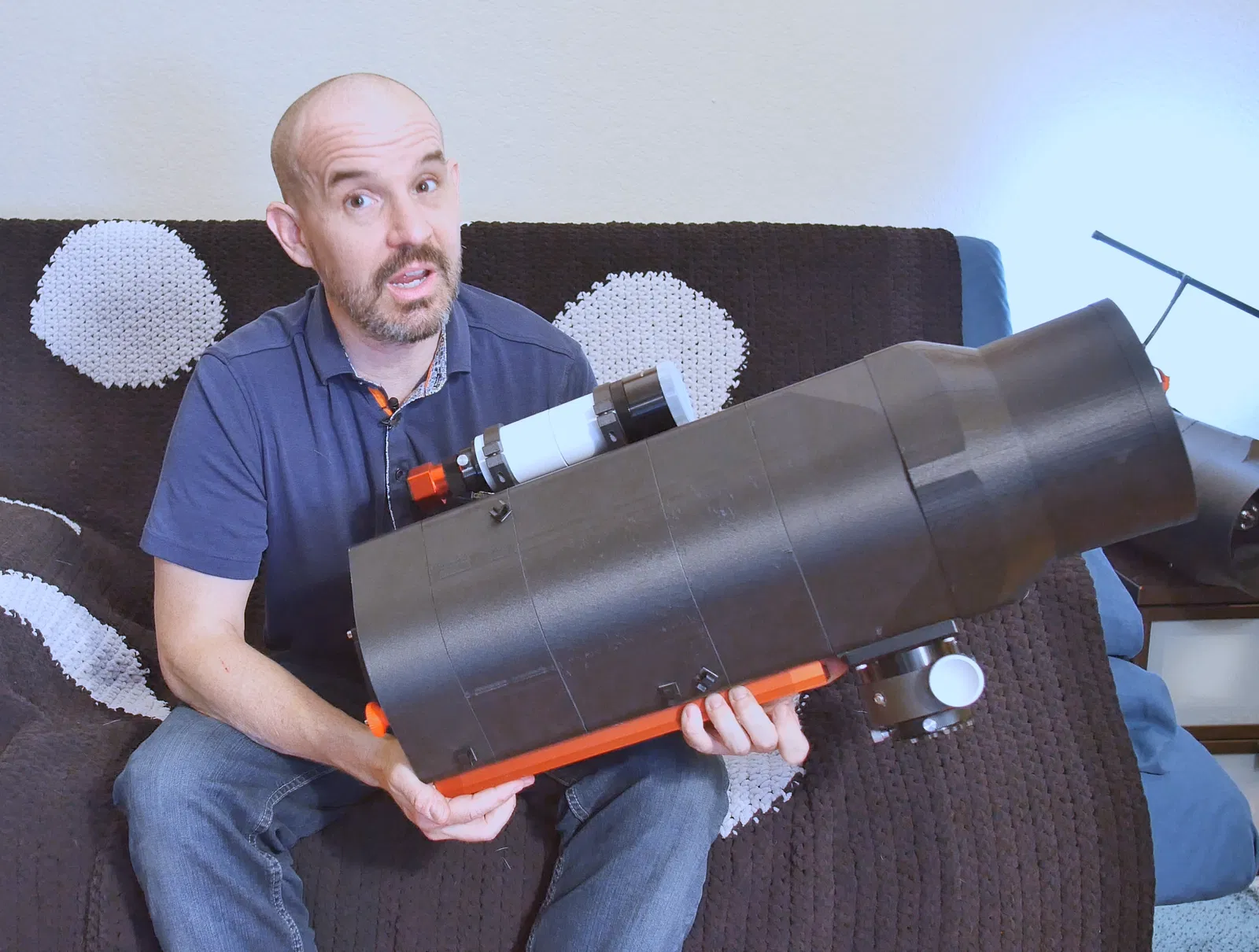

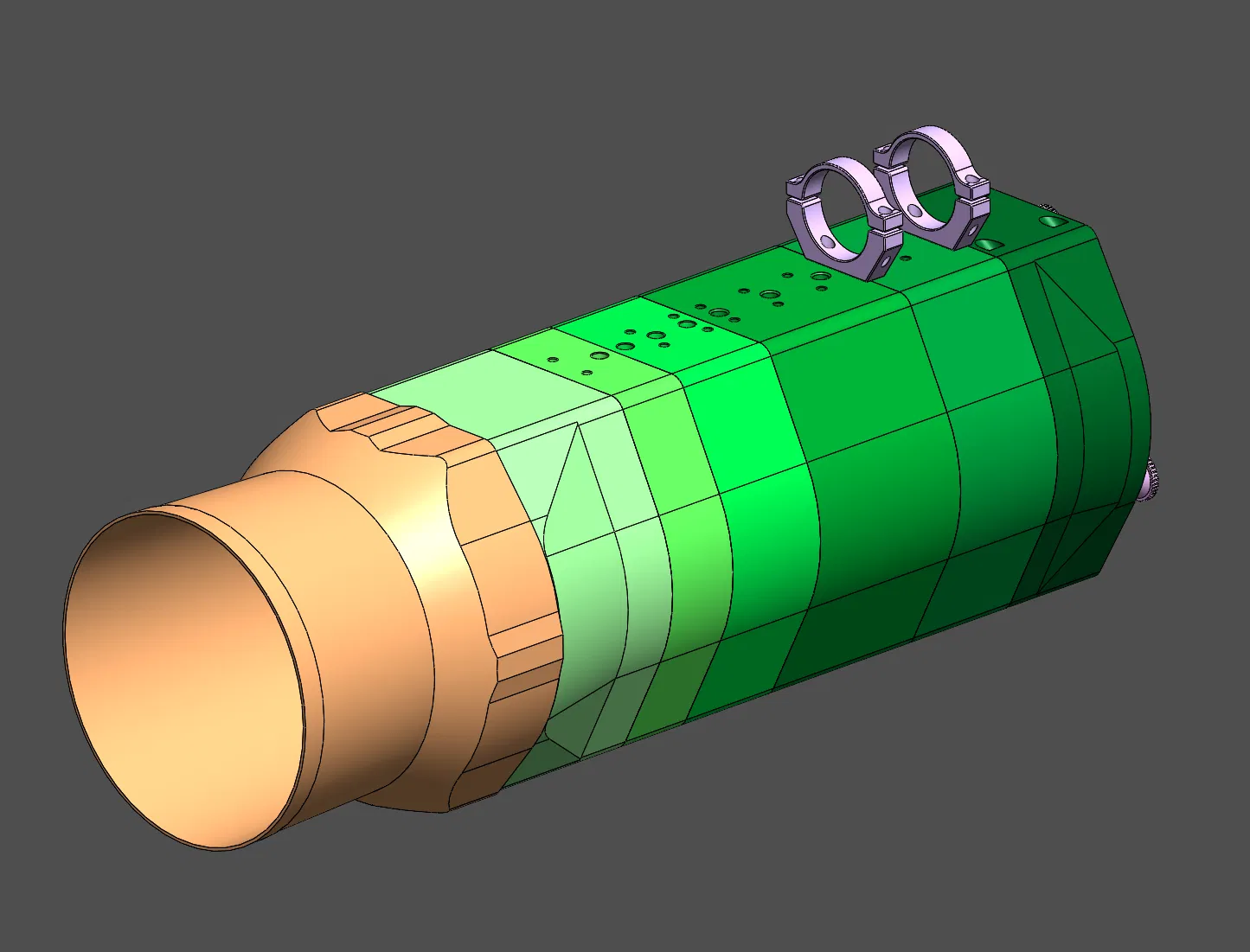

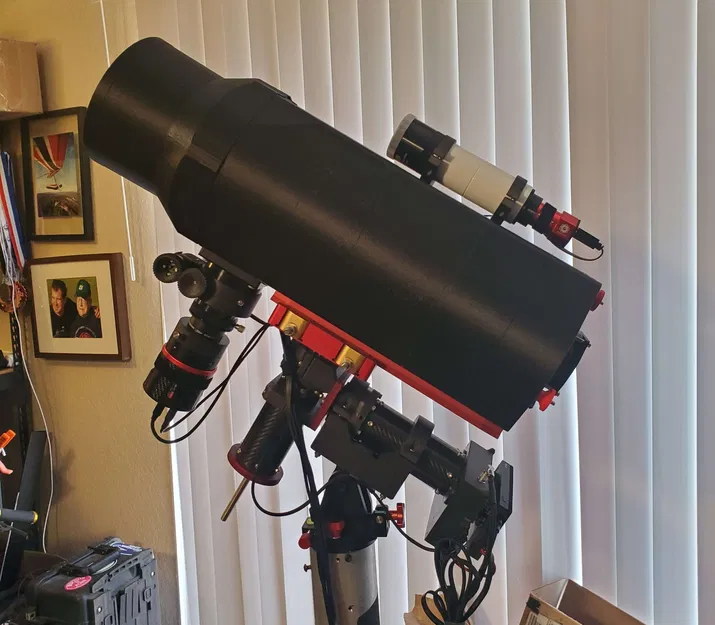

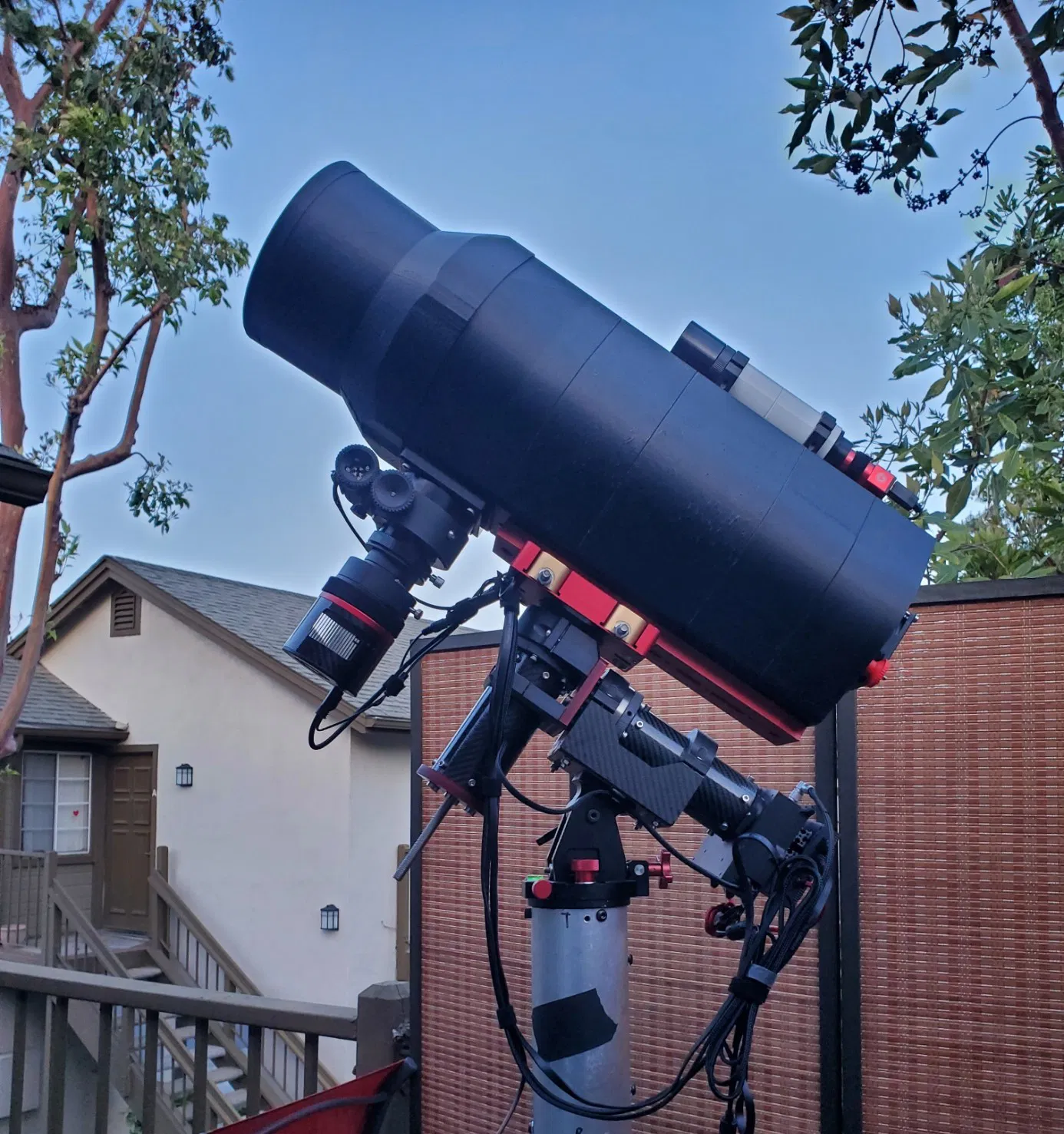

Tiếp nối thành công của , mình giới thiệu DBS150! Đây là kính thiên văn phản xạ kiểu Newtonian được in 3D là chủ yếu, thiết kế riêng cho chụp ảnh phơi sáng dài (long exposure). Cấu trúc khá giống DBS114 nhưng to hơn và có thêm một số tính năng bổ sung.

EDIT 11-25-25

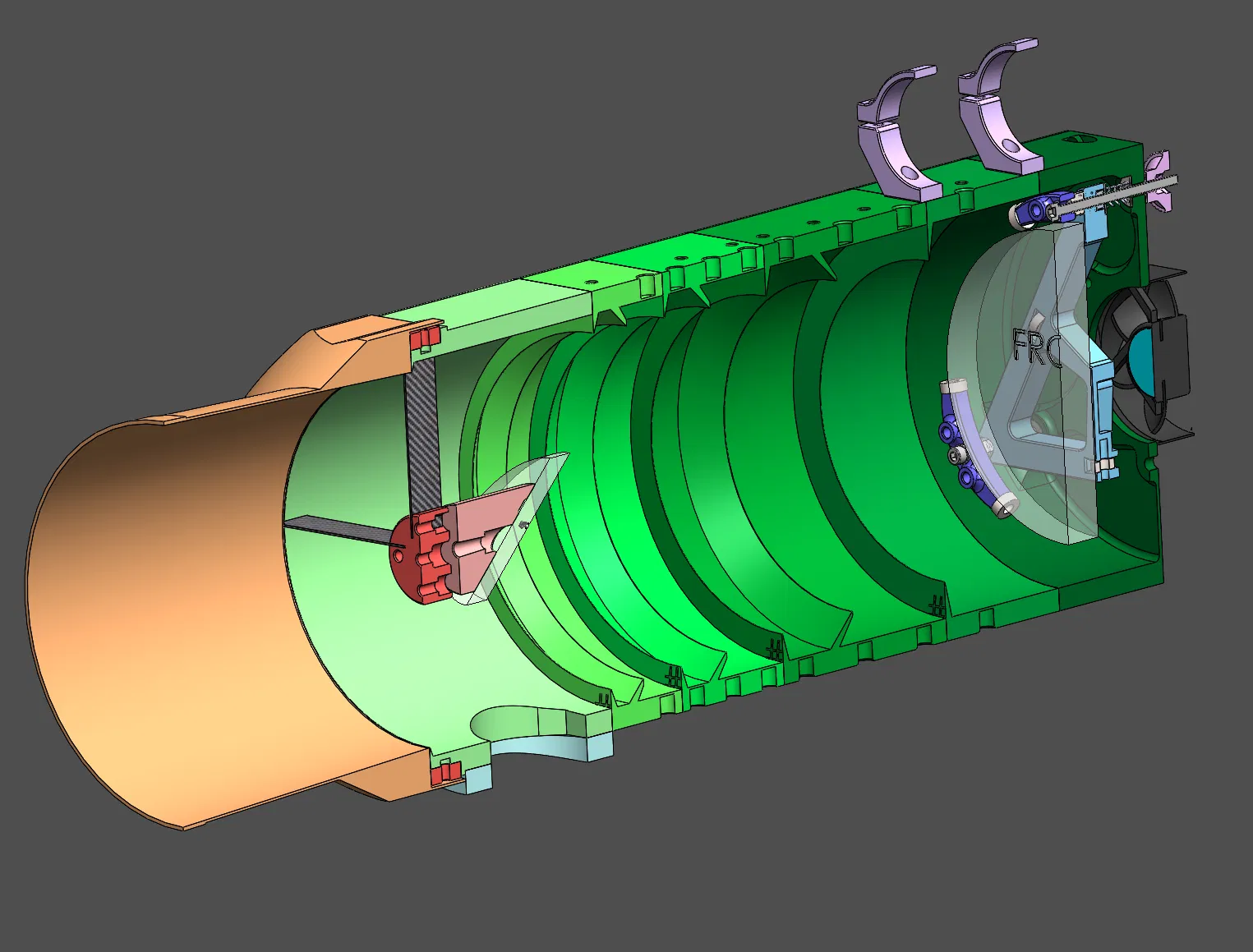

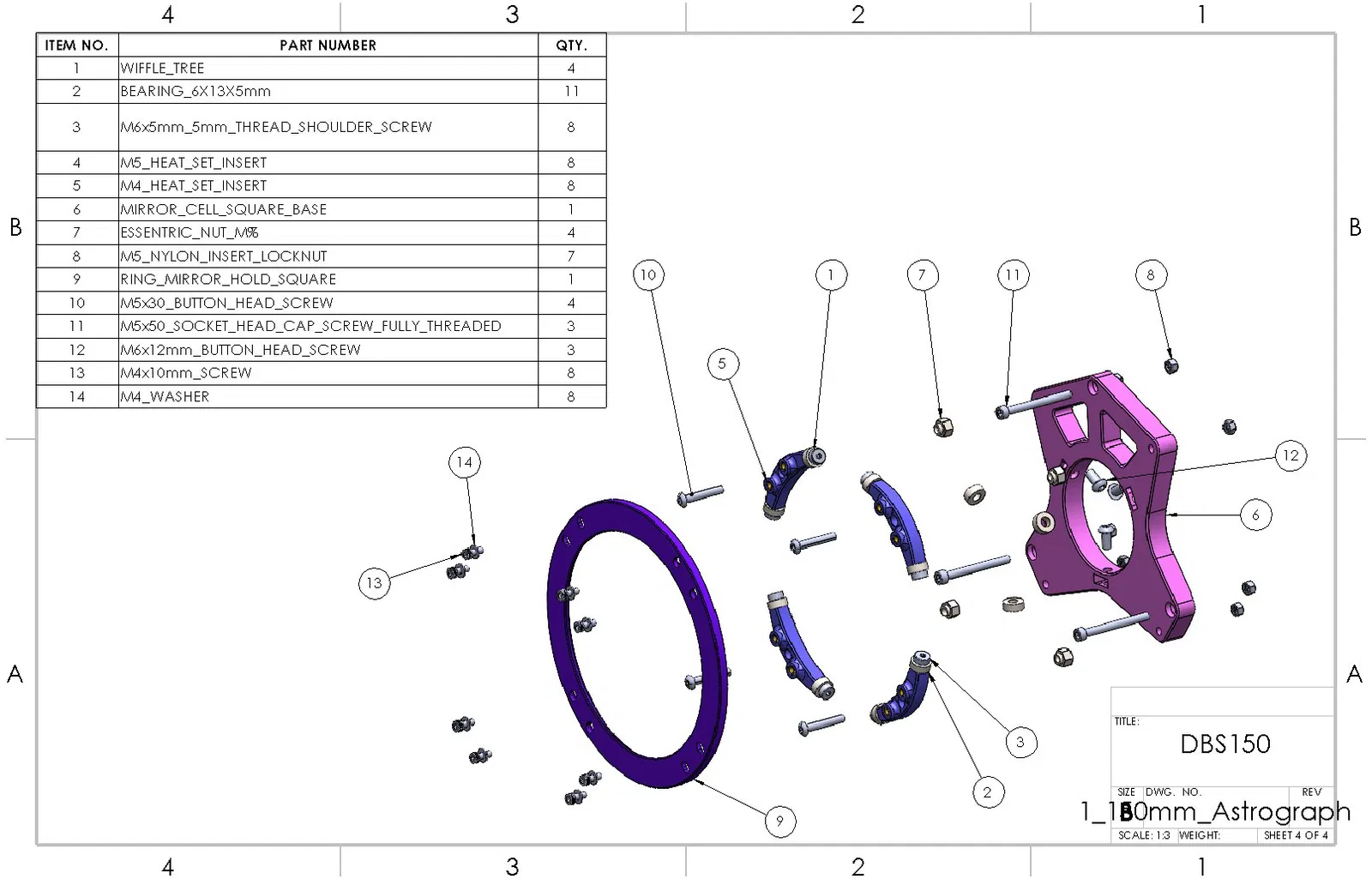

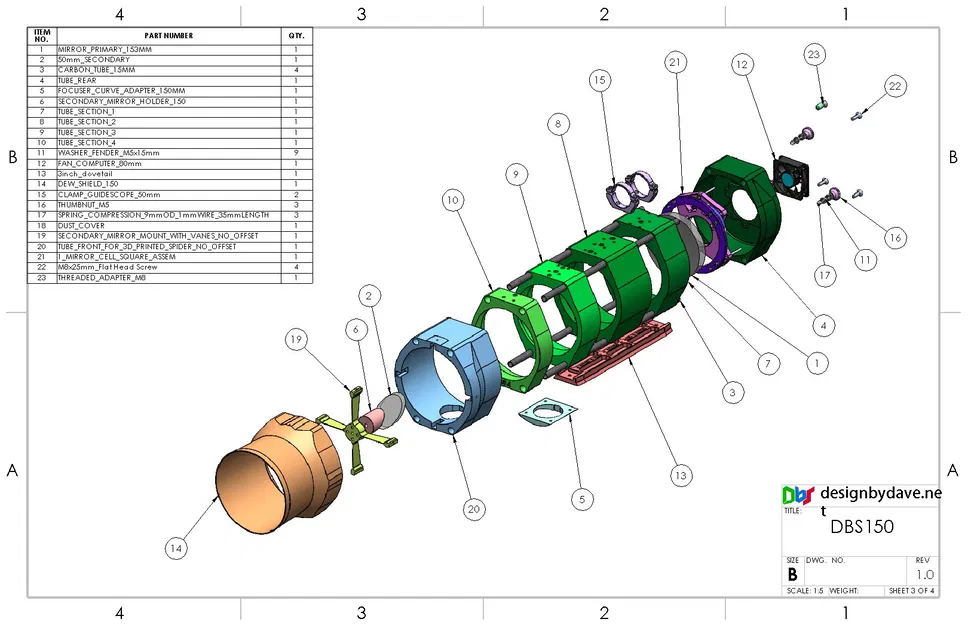

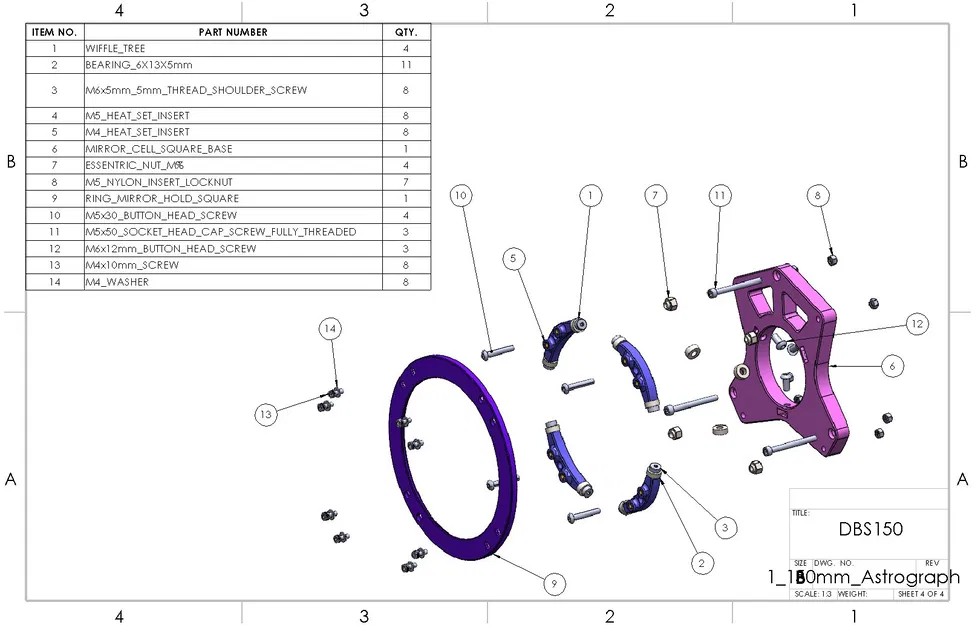

Mình thêm vài hình vào nhóm ảnh chính ở phía trên: hai ảnh dạng exploded view kèm Bills of Materials. Đây là tài liệu tạm thời trong lúc mình làm bộ docs chi tiết, chuẩn chỉnh hơn.

------------------------------------------------

EDIT 11-12-2025

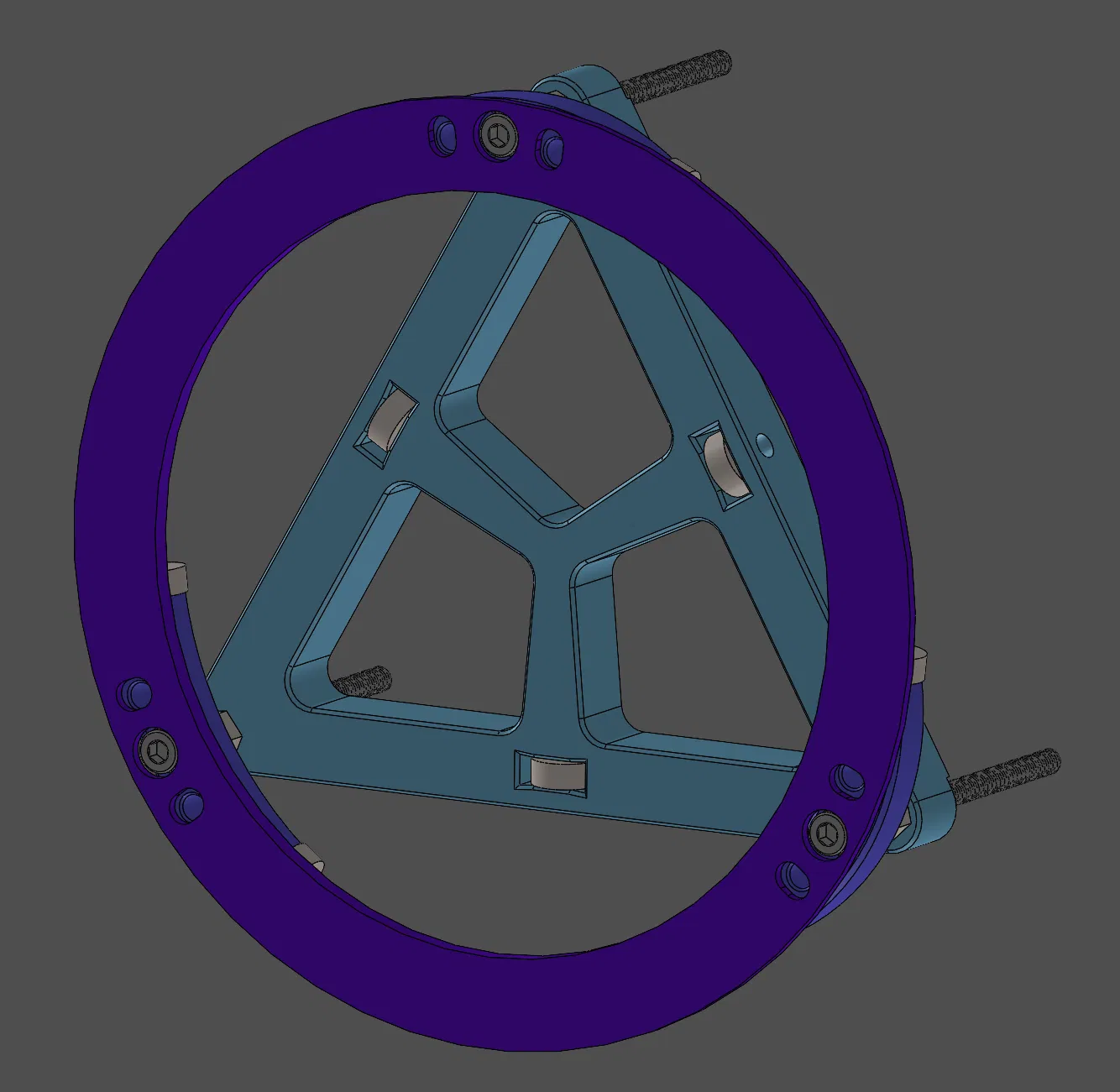

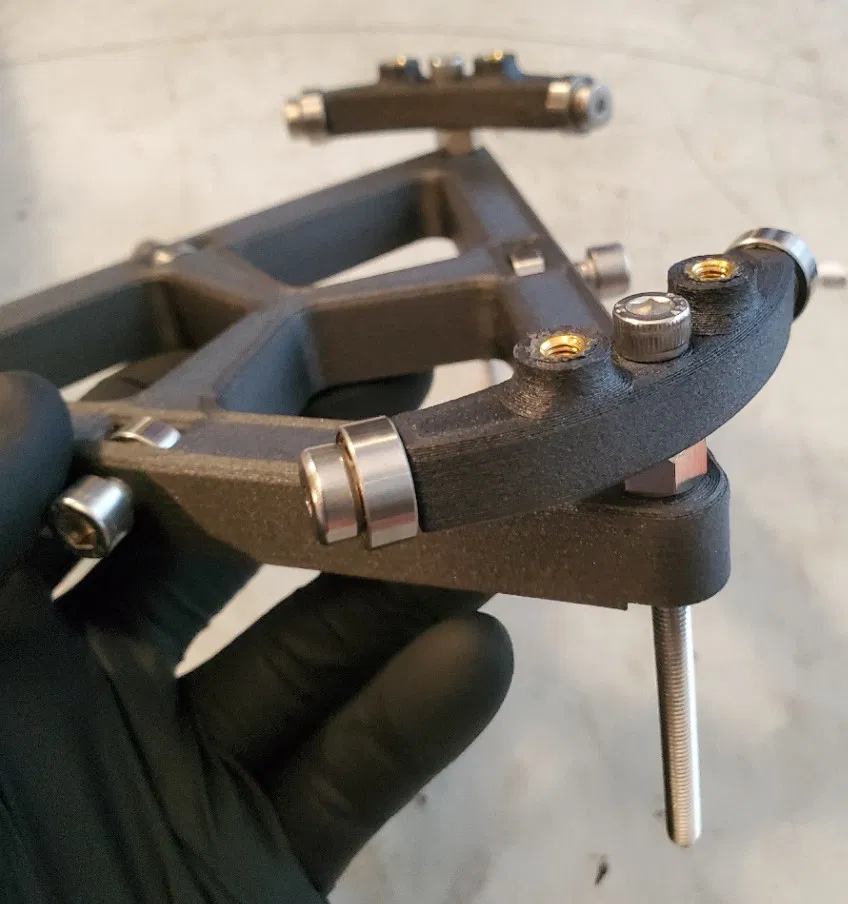

Thêm Primary Mirror Cell mới loại 4 điểm và Mirror Hold Down Ring - khuyến nghị dùng bản này thay cho cell 3 điểm cũ.

---------------------------------

EDIT 10-31-25 - Upload nhanh một số thay đổi hay. Tài liệu hướng dẫn sẽ có… hy vọng vậy. Tham gia Discord để biết chi tiết.

• đổi cách gắn phần ống phía sau. Không còn set screw và heat set insert lắp chéo góc nữa. Giờ chỉ dùng vít M8 đầu chìm (flat head) bắt thẳng vào ống carbon 15mm. Cần in và dán các m8 threaded inserts vào trong ống.
• 4 chi tiết mới
• TUBE_REAR_V2
• TUBE_FRONT_FOR_3D_PRINTED_SPIDER_NO_OFFSET_FOR_GLUE
• THREADED_ADAPTER_M8

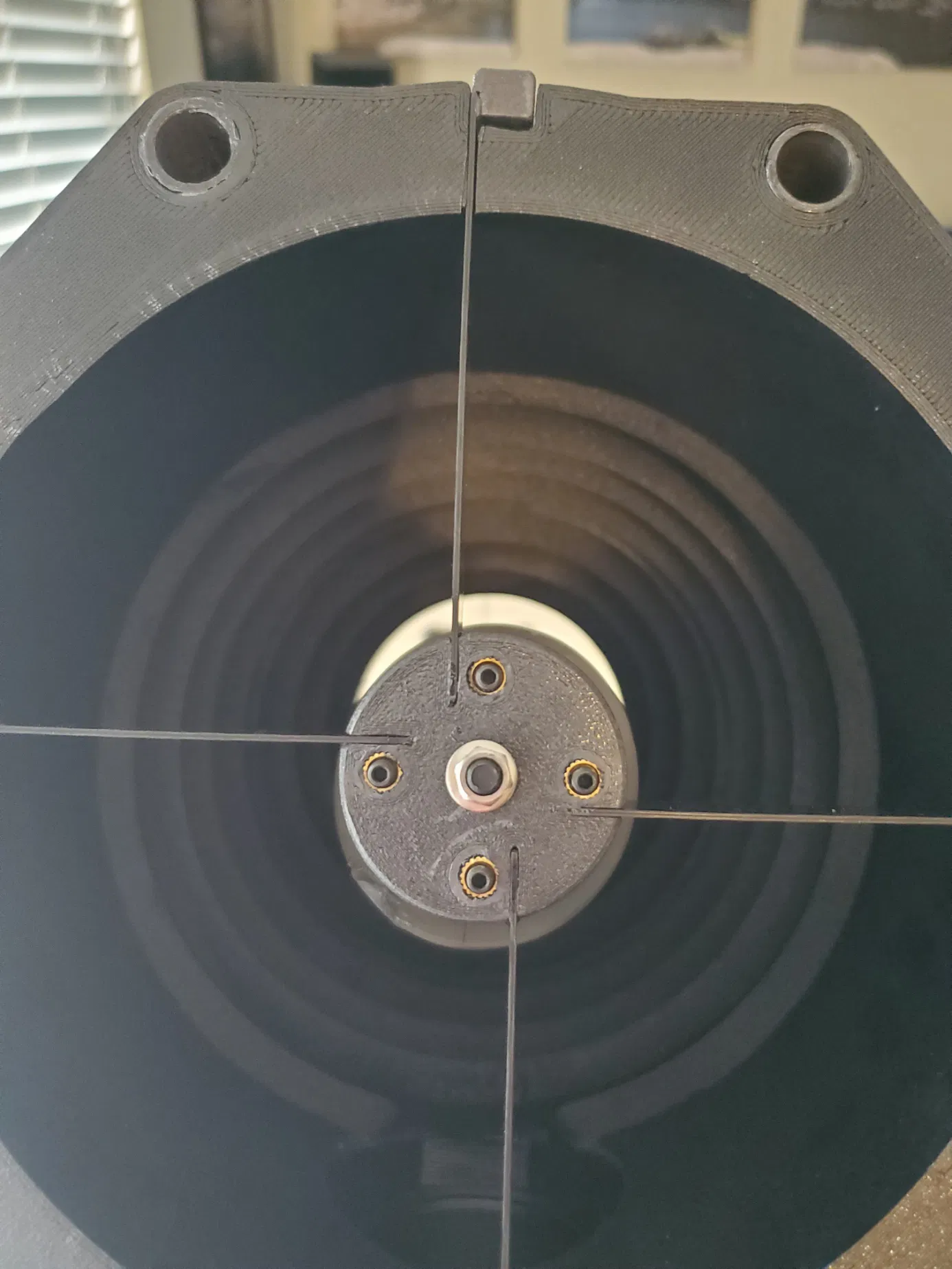

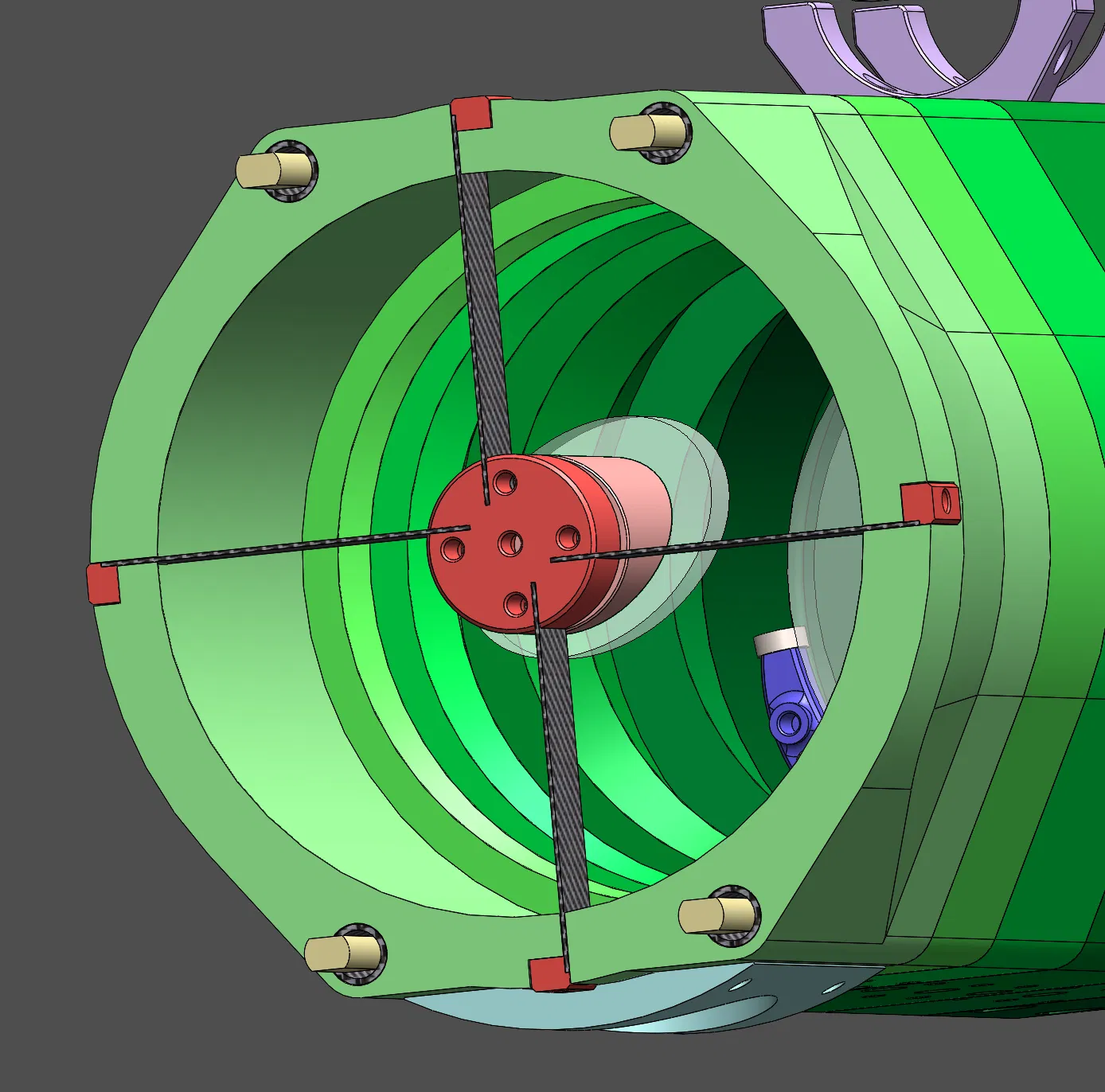

• SECONDARY_MIRROR_MOUNT_WITH_VANES_NO_OFFSET_1.35  - [cánh spider secondary mỏng hơn. Hãy in bằng vật liệu bền nhất bạn có, PPA-CF]

-----------------------------------

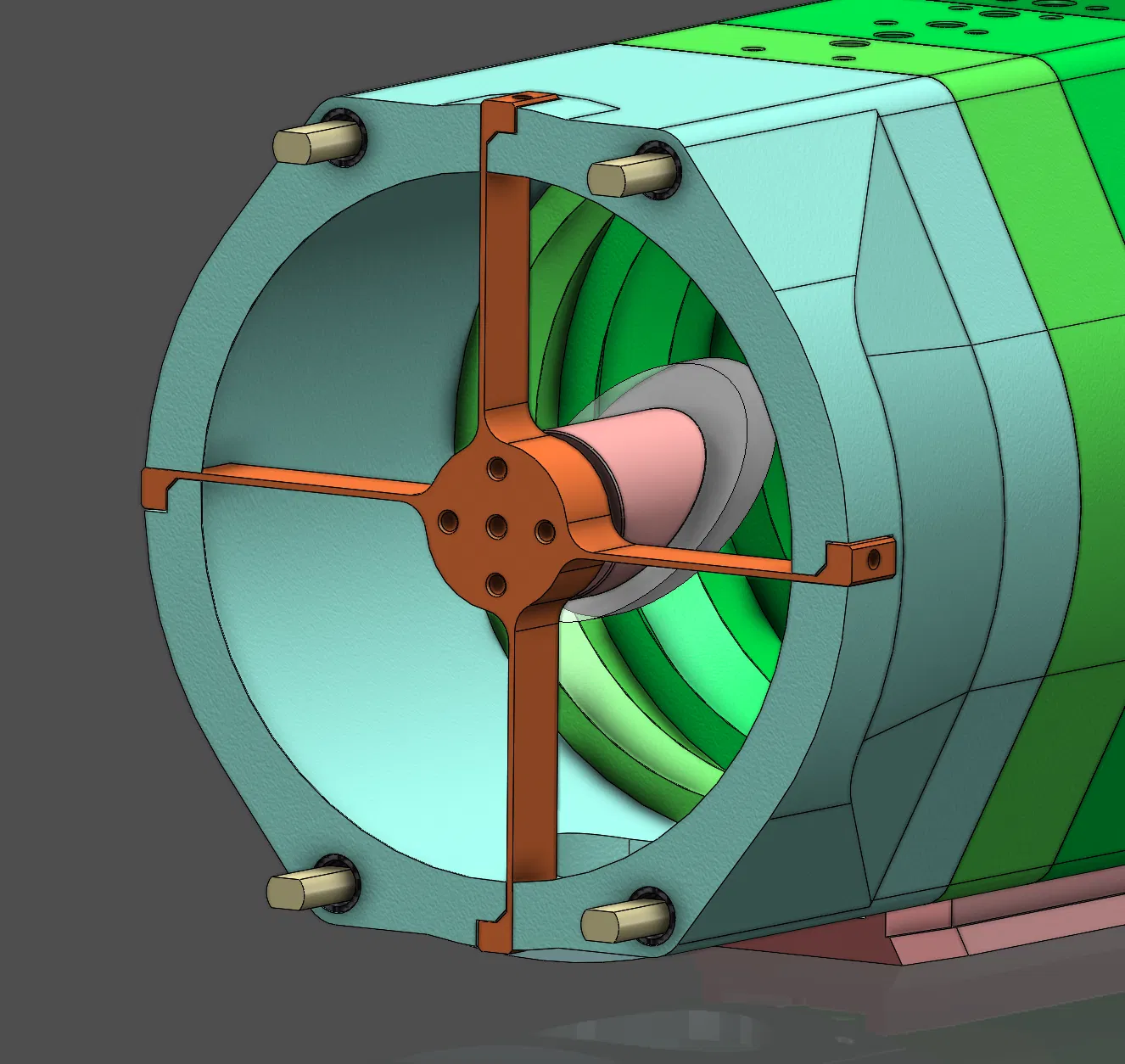

EDIT 5-27-25 - Thêm secondary spider in 3D (zero offset) và phần tube front hỗ trợ. Đây hiện là cấu hình khuyến nghị. Xem video đã cập nhật.

--------------------------

EDIT 5-9-25 - Thêm tùy chọn secondary spider in 3D dạng một khối (one piece) như một giải pháp chi phí thấp thay cho cánh carbon fiber.

----------------------------

Tham gia Discord:
https://discord.gg/QdPa9ed6Jq

Nếu thấy hữu ích, cân nhắc ủng hộ mình trên Patreon:
https://www.patreon.com/c/Designbydave

Ghi chú:

• Đây là kính thiên văn phản xạ Newtonian kiểu Astrograph đường kính 150mm, tiêu cự 600mm, f/4
• Thiết kế dành riêng cho chụp ảnh deep sky (astrophotography)
• Tương đối nhẹ, dễ làm và chi phí hợp lý
• Cần có bộ gương (Mirror set) và Focuser để hoàn thiện
• BoM và tài liệu STEP có trong Google Drive Share

BoM (Chưa đầy đủ, nhưng đây là các thành phần chính)

Item

Quantity

Link

Cost

Notes

6" f/4 Primary Mirror

1

https://bit.ly/4m7mWvy

225

62.5mm Secondary Mirror

1

https://bit.ly/3GJiu60

65

2" Focuser

1

https://bit.ly/4k1drfm

115

GSO 6" f/4 Telescope

1

https://bit.ly/4juAkHS

400

CARBON FIBER SPIDER VANES (CNC CUT)

4

https://s.click.aliexpress.com/e/_oF9b1e9

Flocking Material

1

https://amzn.to/4k7DEce

17.89

Noctua NF-A8 Fan

1

https://amzn.to/4jUj3IP

23.95

686ZZ Ball Bearings 6x13x5mm

9

https://amzn.to/4dc3VEa

8.79

20 pack

Siraya Tech Fibreheart PET-CF Filament

4

https://amzn.to/4d3Yjf2

36.99

3D Printer Eccentric Nut

3

https://amzn.to/44suJxG

9.99

20 pack

Compression Spring,304 Stainless Steel,9mm OD,1mm Wire Size

3

https://amzn.to/3SoGL3J

8.09

10 pack

304 SS Shoulder Bolt 6mm Shoulder Dia 5mm Shoulder Length M5 Thread

6

https://amzn.to/3Zapuiv

11.99

12 pack

Carbon Fiber Tube ID 12mm x OD 15mm x 500mm 3K Matt Surface

4

https://amzn.to/4k3Ty7r

13.99

2 pack
