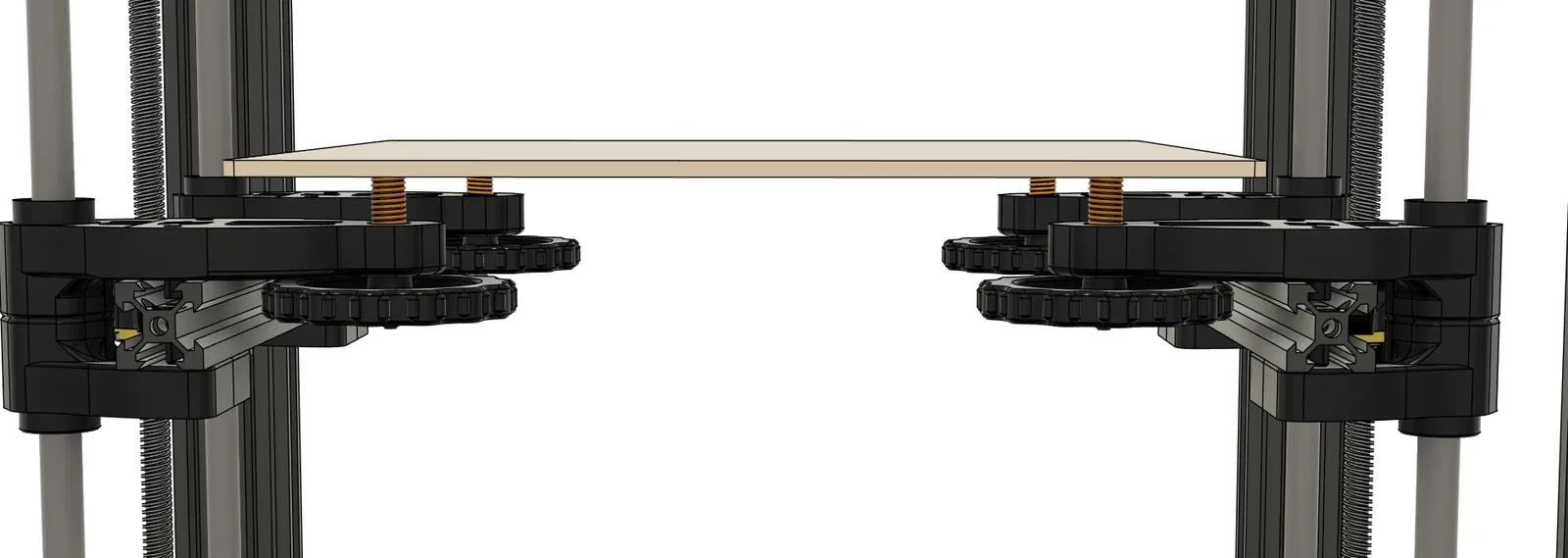

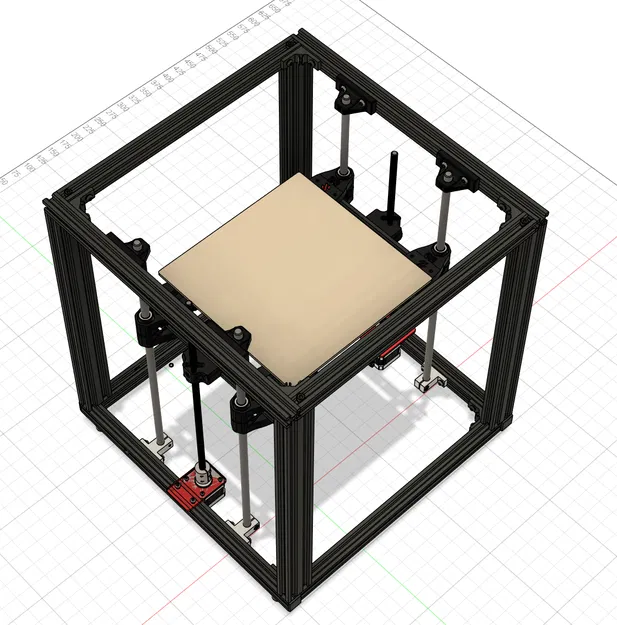

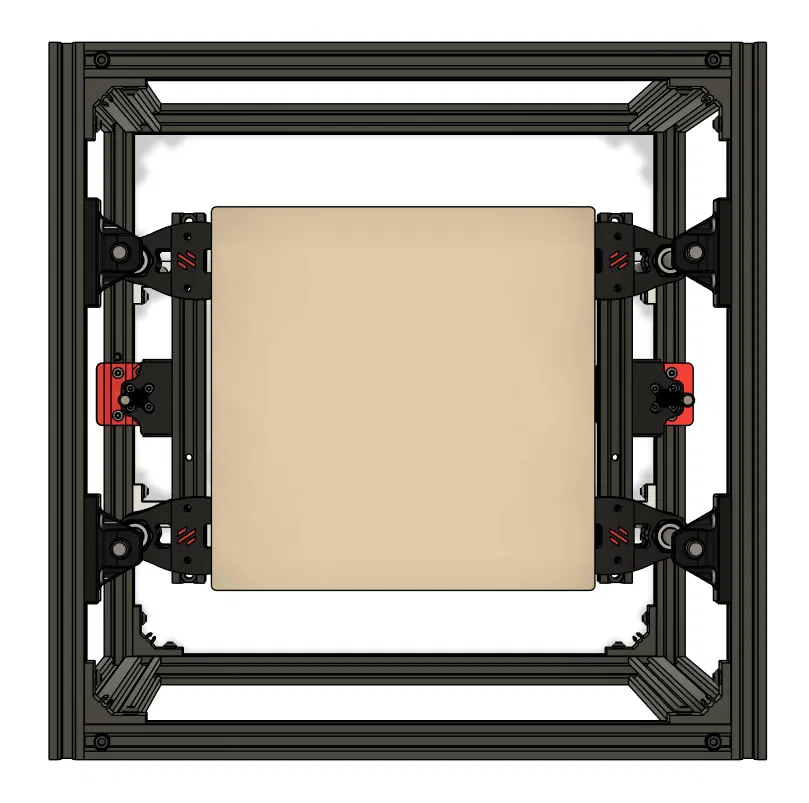

Ender 5 Pro Dual Z [TESTED WORKING] - Nâng cấp Dual Z (đã test)

So với mấy thiết kế khác trên Printables, đây đúng cái bạn đang tìm. Bản này dùng toàn bộ stock parts của trục Z Ender 5 Pro. Bạn chỉ cần đặt mua thêm (duplicate) các món y như đồ zin. Model này có remix một phần từ trục Z của Voron Legacy, nhưng mình vẫn phải chỉnh sửa khá nhiều.

Dưới đây là danh sách stock parts mà nó dùng:

 - 2 thanh nhôm định hình trục Z của Ender 5 Pro (KHÔNG CẦN CẮT)
 - 2 ty trượt (linear rods)
 - vitme (lead screw)
 - toàn bộ z drop brackets (bát/ke rơi trục Z) đồ zin, không cần mua mới
 - stepper motor
 - 2 bạc đạn zin lm10uu 10x19x55 có vòng chặn (collar) (muốn rẻ thì bạn có thể mua thêm 2 cái không collar, nhưng để nhìn gọn đẹp hơn mình khuyên dùng 4 cái không collar vì thật ra không cần collar)

Dưới đây là danh sách phần bạn cần đặt mua:

 - 4 x bạc đạn lm10uu 10x19x55 (bạn có thể mua 2 cái để tiết kiệm)
 - 2 x ty trượt 10x435 mm (bạn có thể mua dài hơn rồi tự cắt)
 - 1 x TR8 lead screw kèm nut, bước ren (pitch) 2 mm, dài 365 mm
 - Nema 17 stepper motor

Dưới đây là danh sách ốc/vật tư lắp ráp bạn cần đặt mua:

 - 20 x M5 Roll-in Nut (dùng cho z drop brackets vì bản zin bắt trực tiếp vào frame)
 - 20 x vít M5x12 (dùng cho z drop brackets)
 - 5 x vít M5x25 (dùng cho lead screw block)

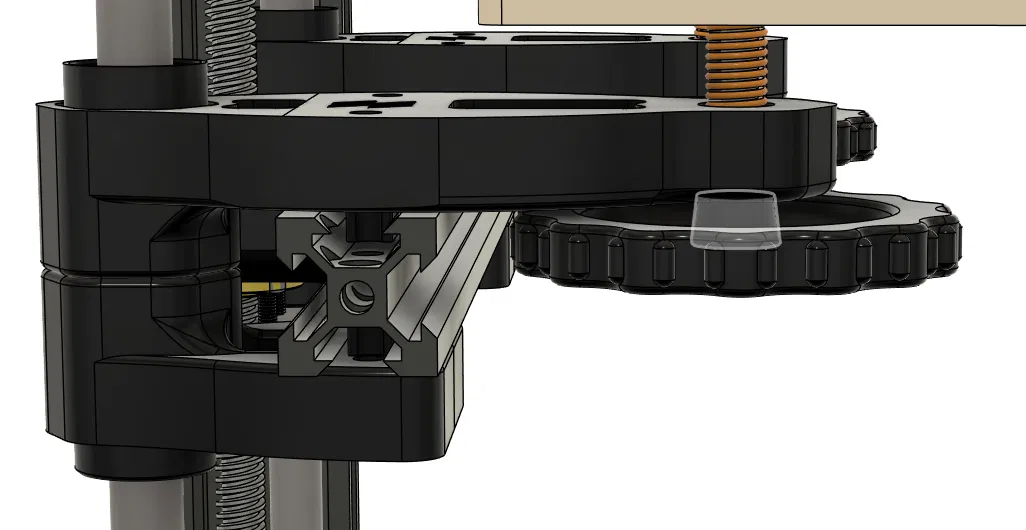

 - 20 x vít M4x22 (dùng cho arms; arms cũng bắt vào các thanh nhôm định hình)

LƯU Ý

Các bracket zin sẽ gắn ở phía dưới; còn phía trên khung mình dùng bracket in 3D. Mình khuyên dùng Mercury One Z drop brackets. Mình có thể đăng lên đây nhưng bạn tải từ website của họ được:

https://docs.zerog.one/manual/build/mercury\_eva/printed\_files

Thiết lập in khuyến nghị

Infill 30%–40% để đủ độ cứng

Layer height 0.2 mm

Nozzle 0.4 mm

PETG

Có gì thắc mắc cứ hỏi ở phần bình luận, mình trả lời nhanh.

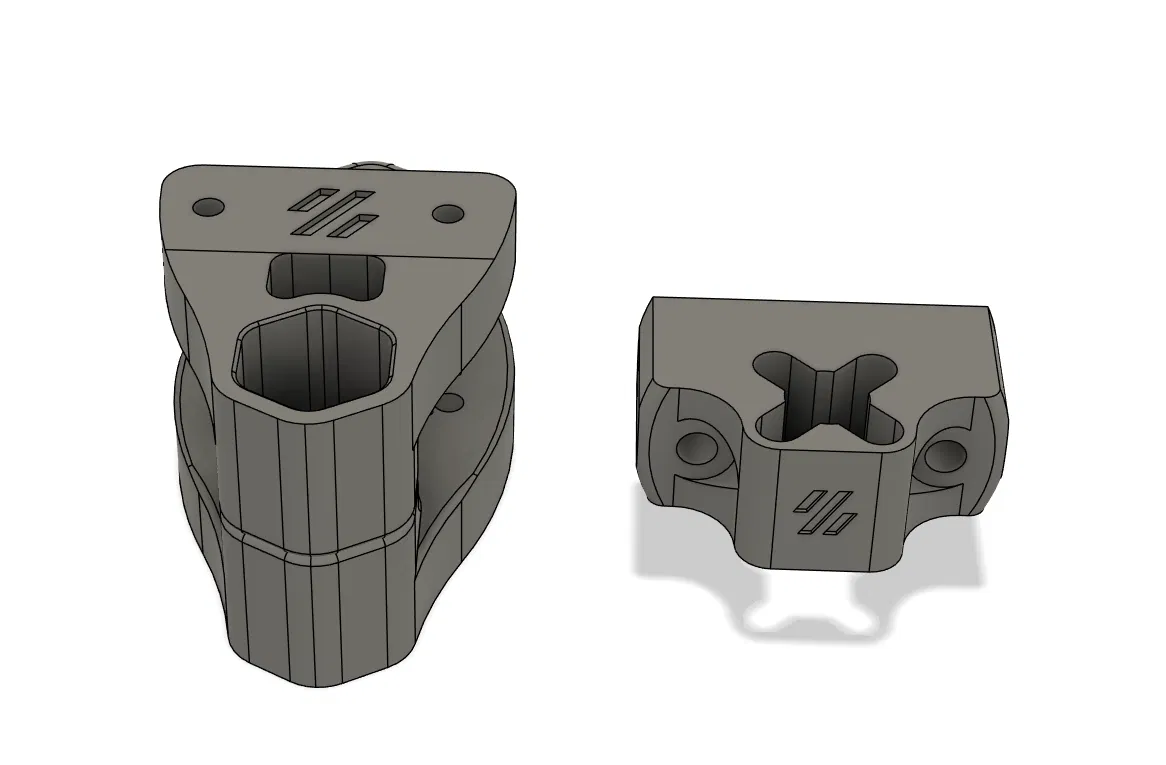

CẬP NHẬT FILES: arms không cần mirror để canh lỗ cho đúng, đã thêm file riêng cho từng arm, kèm theo các file f3d đã cập nhật.
