Giá đỡ pin 21700 có mạch bảo vệ dùng tiếp điểm hàn Keystone 1107-1

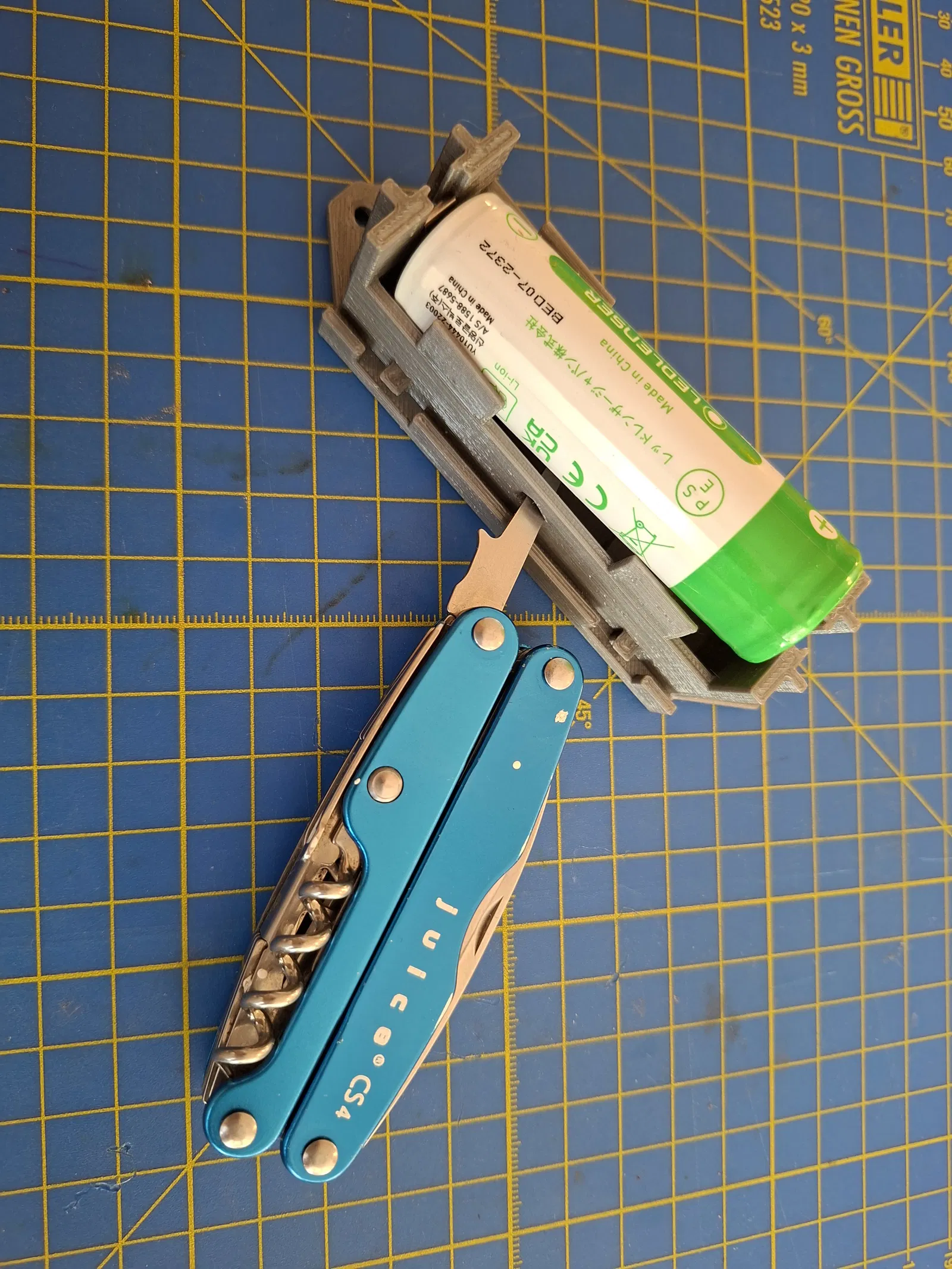

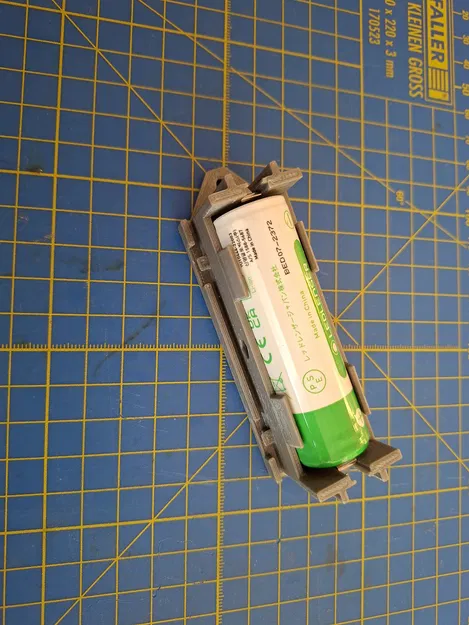

Giá đỡ pin cho pin 21700 có gắn mạch bảo vệ (safety circuits). Viên pin trong hình có kích thước dài x đường kính 75x22 mm. Thiết kế dùng cho tiếp điểm hàn Keystone 1107-1. Pin bấm “snap” vào khay và có thể nạy ra lại một cách cẩn thận bằng tua vít.

Keystone 1107-1 nên được lắp vào vị trí cách mặt trên của bản in 5.5 mm (xem hình có thước kẹp nơi đo khoảng cách này).

Vui lòng làm sạch khe nhỏ (8.5x1mm) cho metal contact, ví dụ để gỡ bớt stringing, nhằm tránh bị kẹt và bị cong khi đưa soldering contact vào.

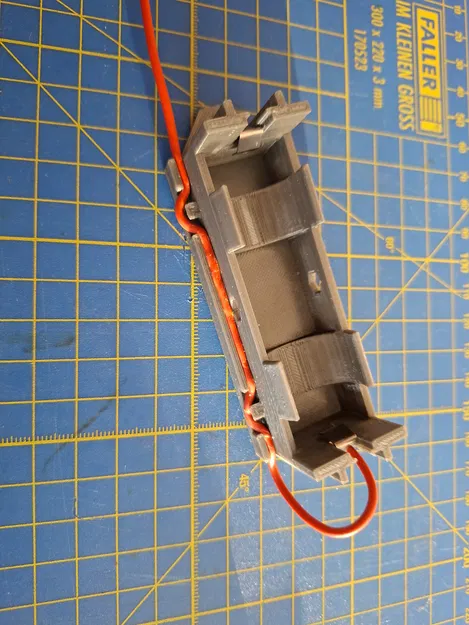

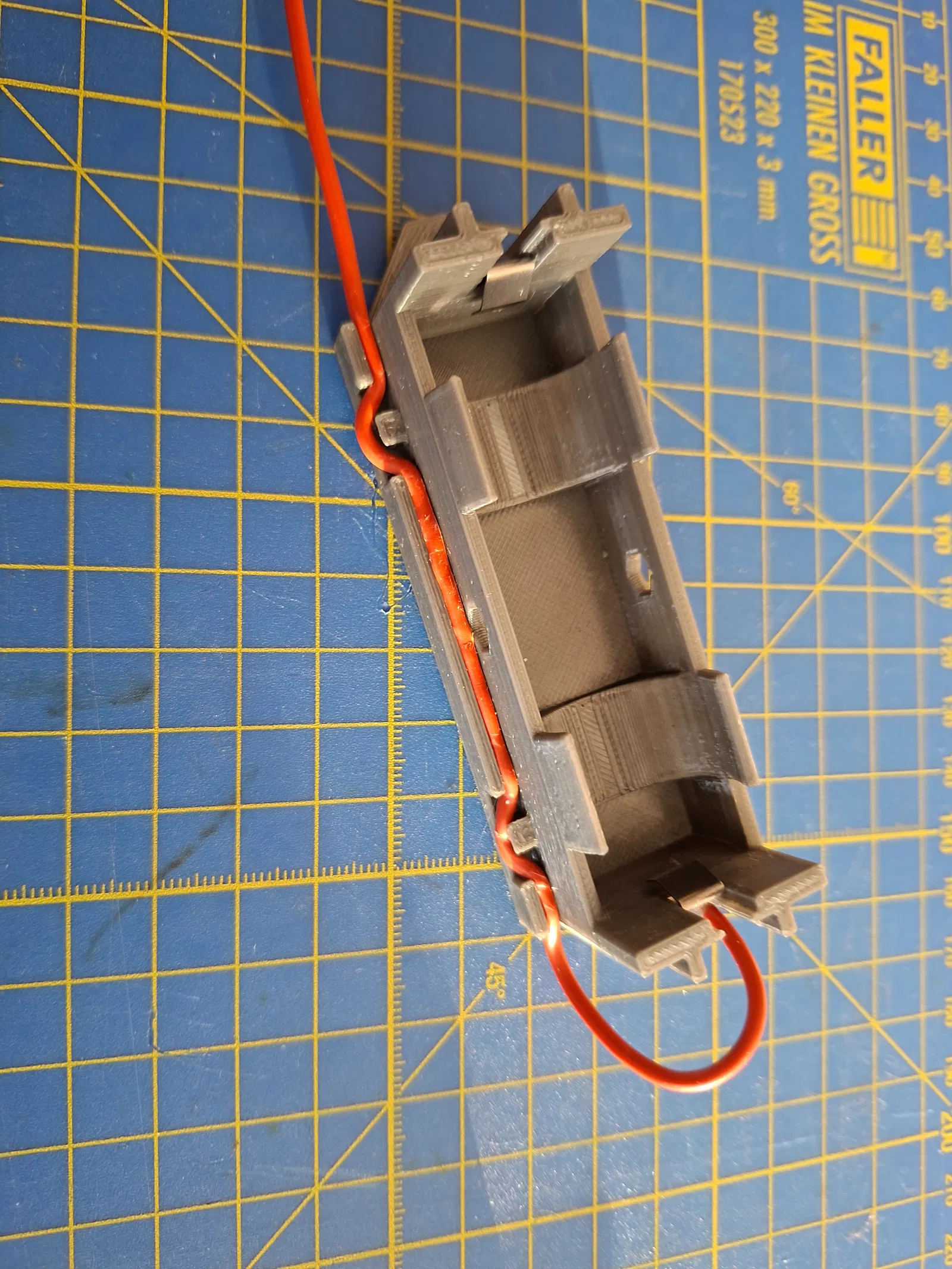

Một bên có cable management đơn giản cho dây tối đa 1.5mm².

Các lỗ được thiết kế cho M3 (đường kính 3.5mm). Khoảng cách tâm-tâm các lỗ chính xác 100 mm. Toàn bộ bản in dài 110 mm và rộng 31 mm.

Không dùng nozzle lớn hơn 0.4, Layer 0.2 (Quality) để in khe cho soldering contacts được chính xác. Khuyến nghị 50% infill.

Mẫu trong hình được in và test với Nobufil PCTG, màu stainless steel, và máy MK3S. Mình không chắc có hoạt động với PLA không – nhưng chắc là được!

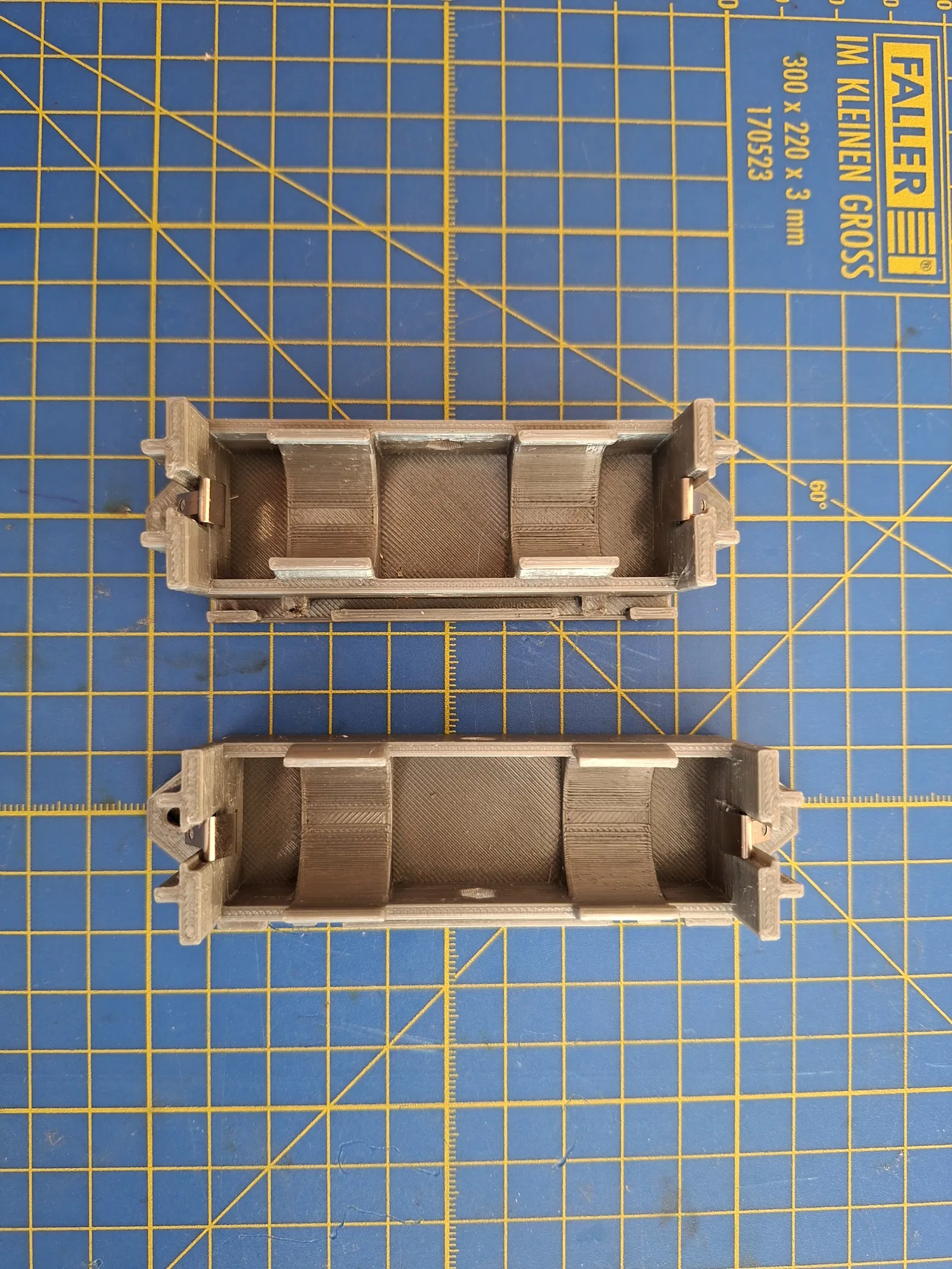

Xem thêm mẫu 18650 battery holder của mình. 21700 là size pin mình thích nhất (+50% dung lượng, chỉ cao hơn chút). Xem hình để so sánh kích thước 18650 và 21700.

Thiết kế “overengineered” tại Áo. Đã test dưới điều kiện khắc nghiệt trên dãy Alps.

Cứ tiếp tục in nha!

Version History

V2 (20251228): Bản phát hành đầu tiên
