Khay pin 18650 có mạch bảo vệ dùng tiếp điểm Keystone 1107-1

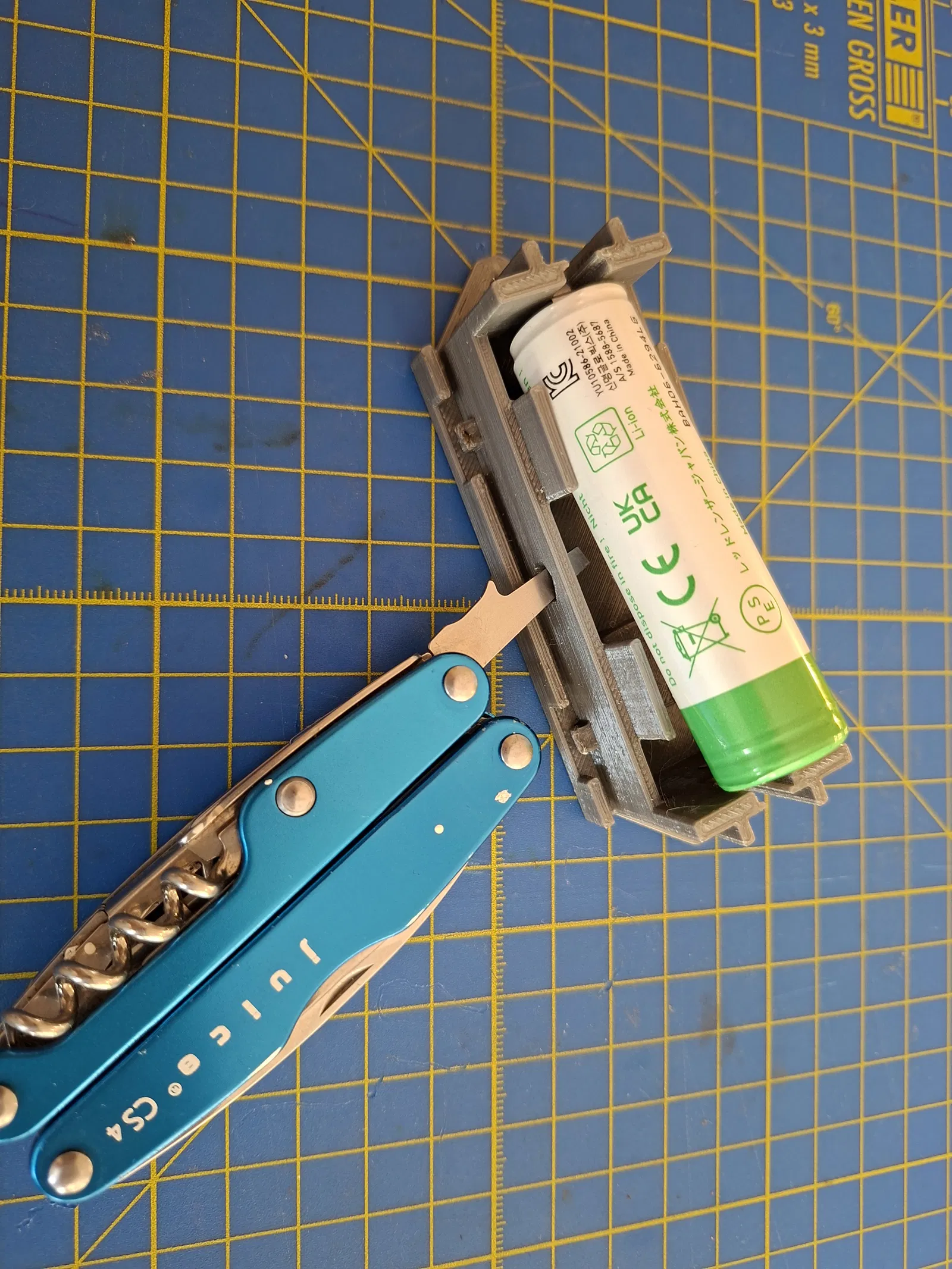

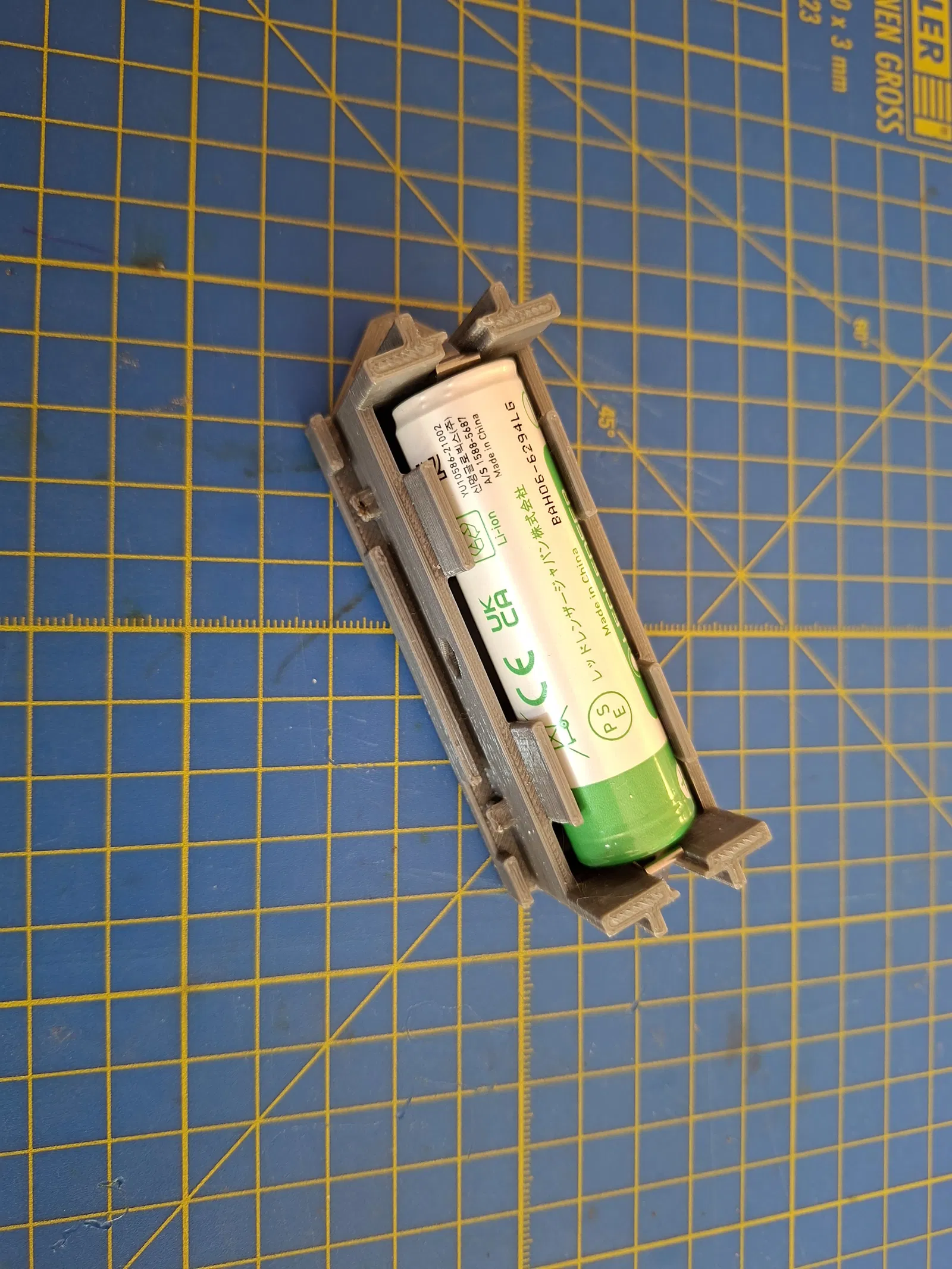

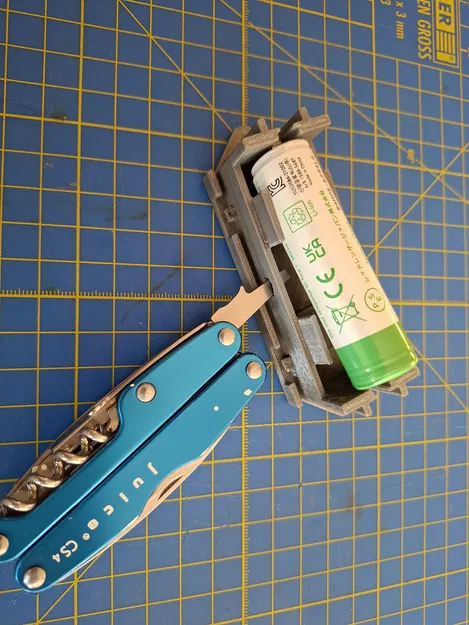

Khay giữ pin (Battery Holder) cho pin 18650 có gắn mạch bảo vệ (protective circuits). Viên pin trong hình có kích thước dài x đường kính 69x18.5 mm. Thiết kế này dùng chân tiếp điểm hàn Keystone 1107-1 (soldering contacts). Pin sẽ bấm “snap” vào khay và có thể cạy ra lại một cách nhẹ nhàng bằng tua vít.

Keystone 1107-1 nên được lắp vào vị trí cách mặt trên của bản in 5.5 mm (xem hình có thước kẹp caliper để biết chỗ đo khoảng cách này).

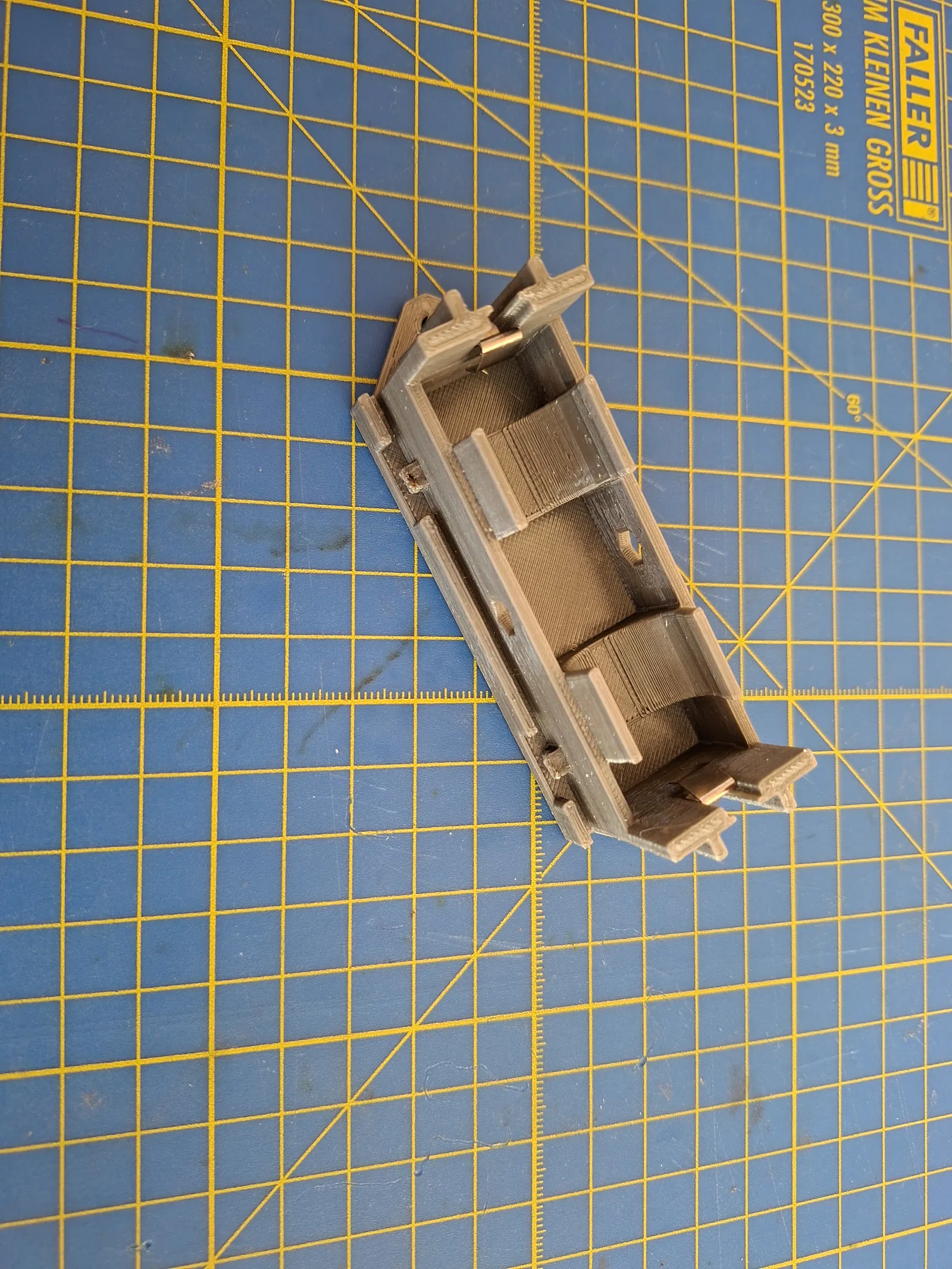

Vui lòng làm sạch khe nhỏ (8.5x1mm) cho metal contact, ví dụ gỡ bỏ stringing, để tránh bị kẹt và làm cong khi đưa soldering contact vào.

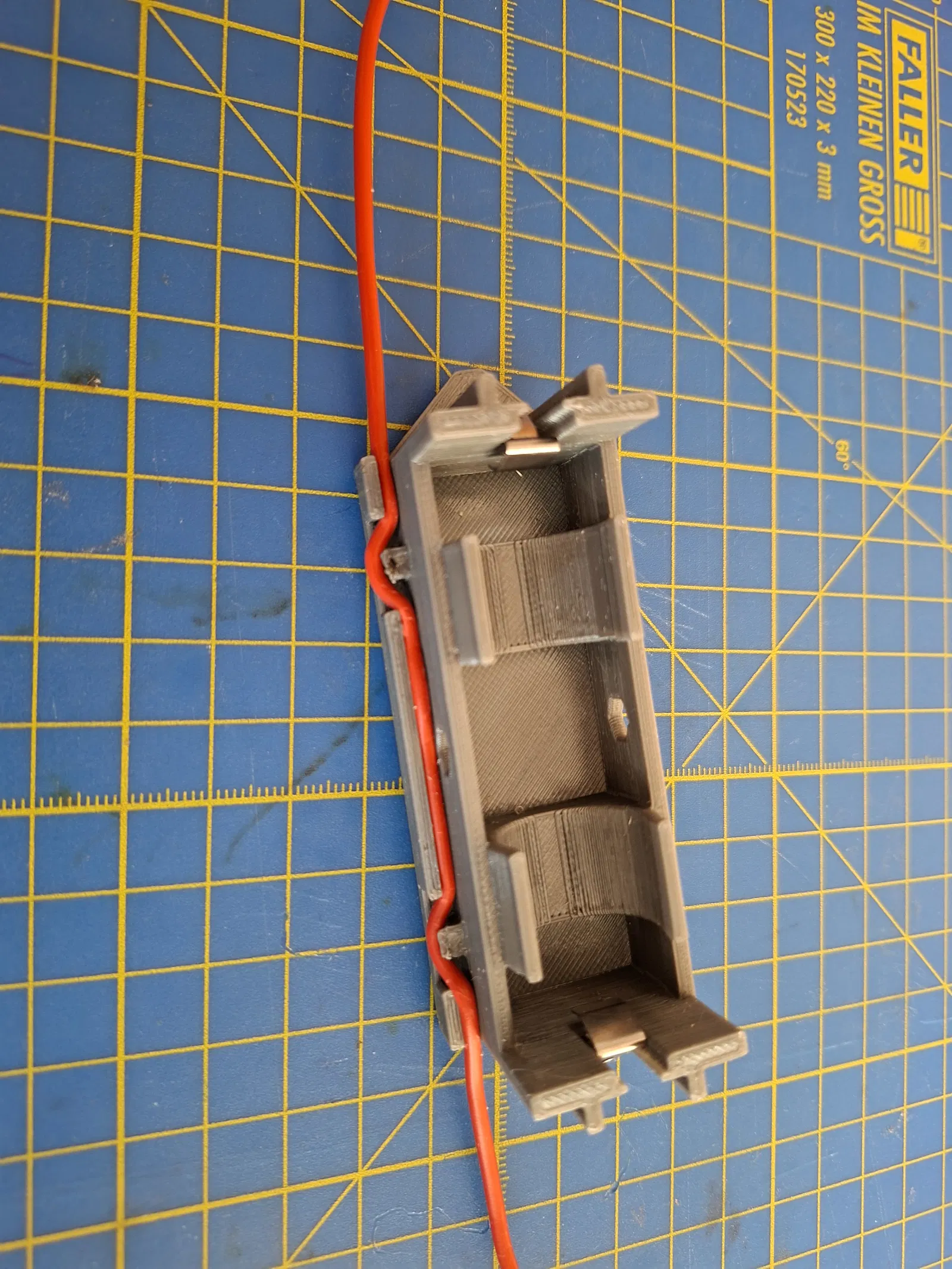

Một bên có cable management đơn giản cho dây tối đa 1.5mm².

Các lỗ được thiết kế cho M3 (đường kính 3.5mm). Khoảng cách lỗ chính xác 90 mm tính từ tâm đến tâm. Toàn bộ bản in dài 100 mm và rộng 31 mm.

Không dùng nozzle lớn hơn 0.4, Layer 0.2 (Quality) để in khe cho soldering contacts cho thật chuẩn. Khuyến nghị infill 50%.

Mẫu trong hình được in và test với Nobufil PCTG, màu stainless steel, và máy MK3S. Mình không chắc có chạy với PLA không - nhưng chắc là được!

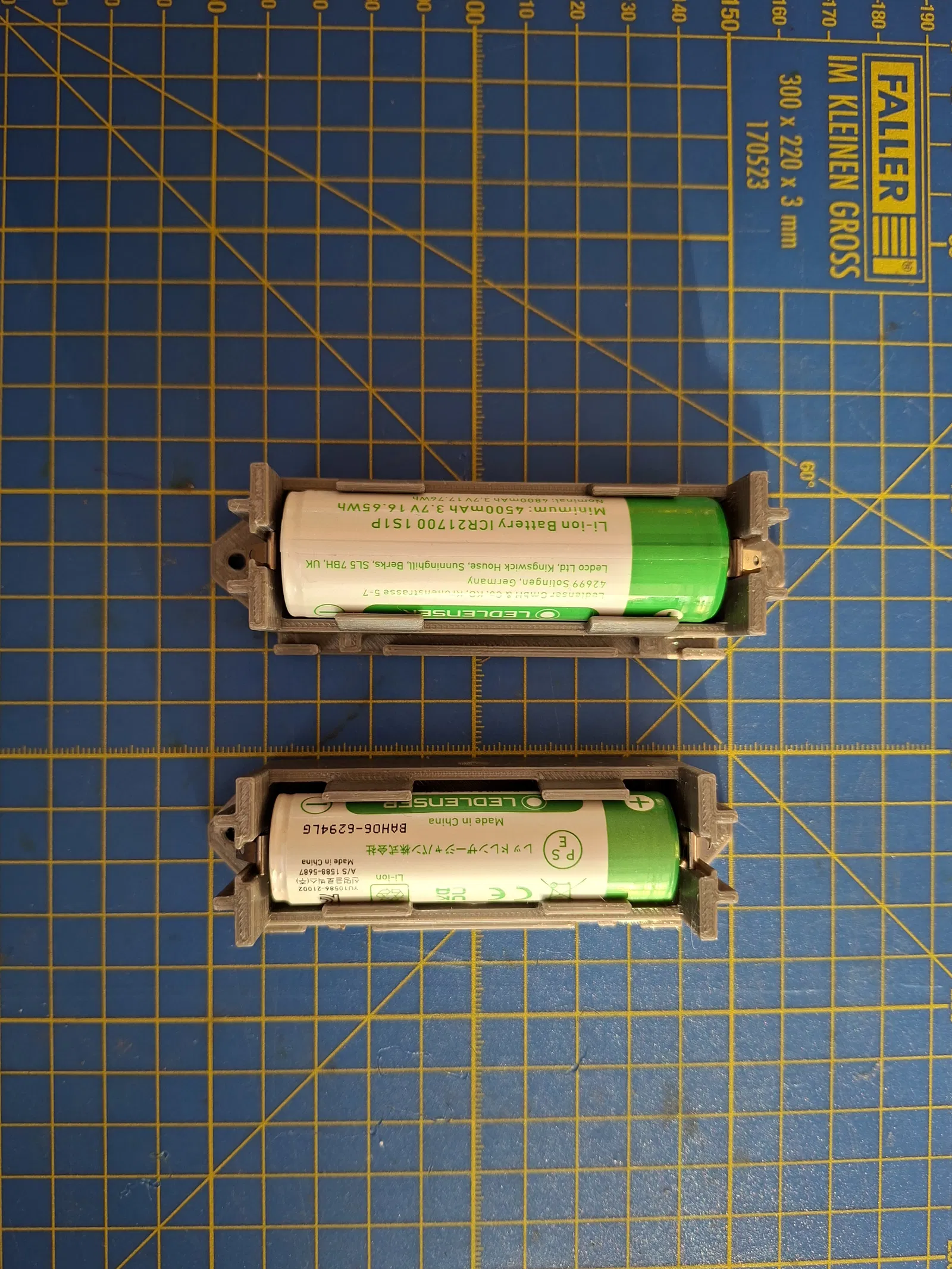

Nhớ xem thêm mẫu khay pin 21700 của mình nữa. Đây là cỡ pin mình thích nhất (+50% dung lượng, chỉ cao hơn chút xíu).

Overengineered ở Áo. Đã test dưới điều kiện khắc nghiệt trên dãy Alps.

Cứ in tiếp nha!

Version History

V3: Initial Release

V4 (released 20251228): Thêm lỗ ở vách bên giúp cạy pin ra dễ hơn.
