Adapter faceplate in 3D cho RJ45 keystone jack chuẩn, hợp Anchor Roma Plus

Mô tả:

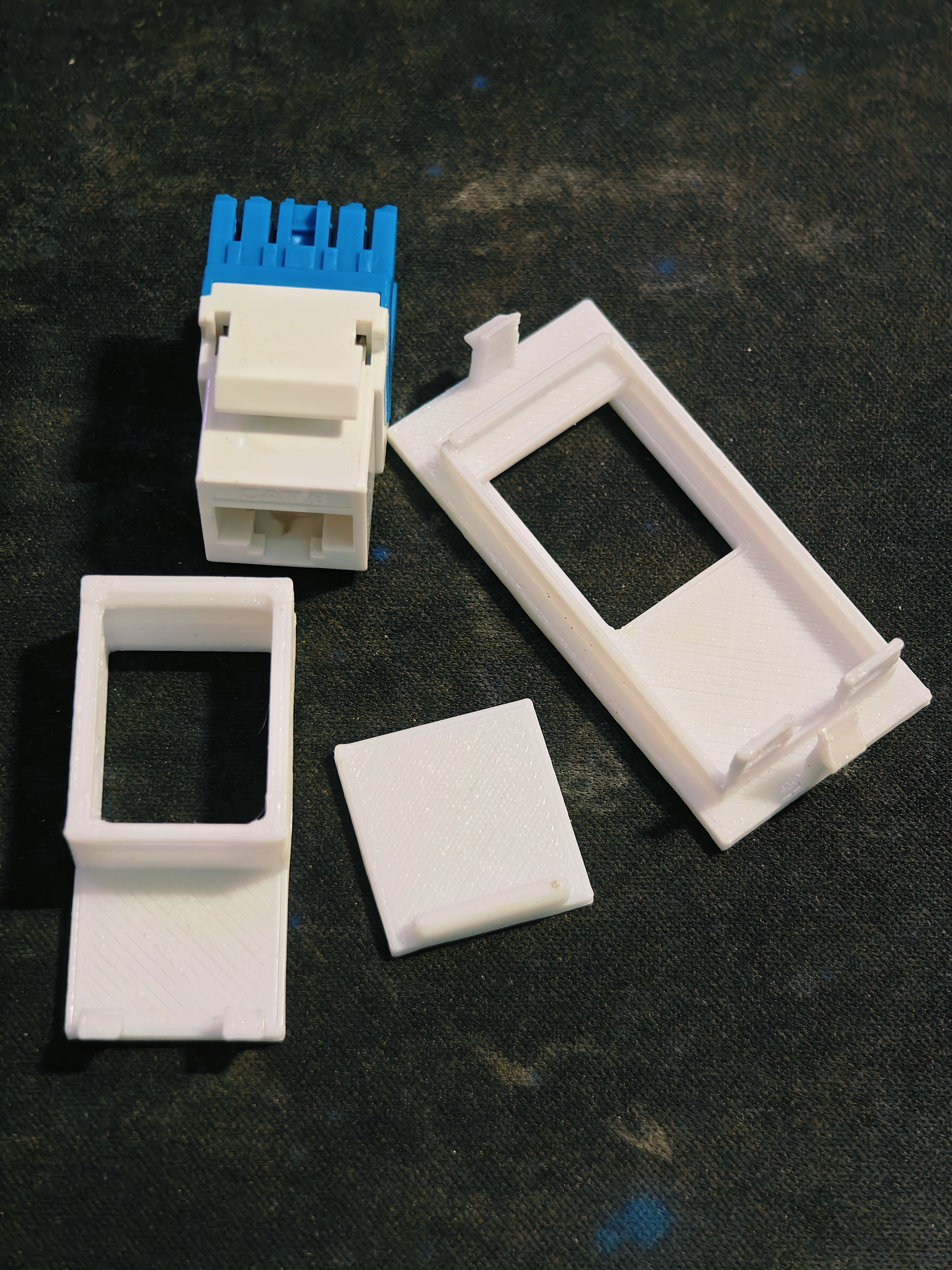

Đây là một faceplate/adapter in 3D dạng custom, thiết kế để bạn dùng RJ45 keystone jack tiêu chuẩn (Cat6 hoặc tương đương) với mặt plate/công tắc modular Anchor by Panasonic Roma Plus.

Ổ cắm mạng Anchor Roma Plus Cat6 RJ45 chính hãng (loại 1-module) thì rất ổn, nhưng giá cao và đôi khi khó mua. Model này cho phép bạn gắn bất kỳ RJ45 keystone module phổ thông nào (loại punch-down màu xanh thường gặp) và lắp gọn gàng vào đúng lưới/khung modular Roma Plus.

Tính năng nổi bật:

• Fit chuẩn khe 1-module của Roma Plus (bấm vào bằng đúng kiểu ngàm như module zin)

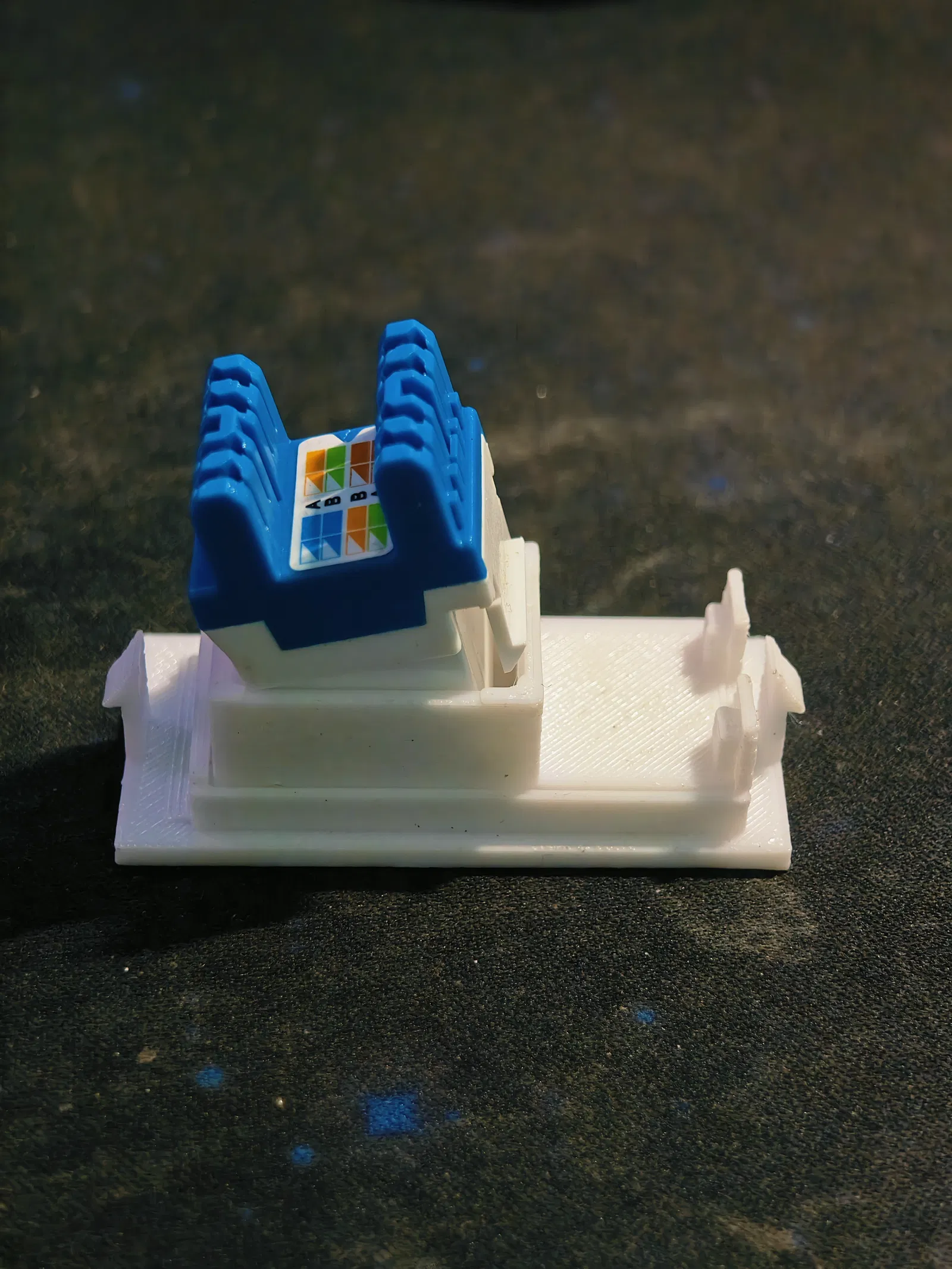

• Có thể cho hướng cắm dây dạng nghiêng hoặc thẳng tùy cách bạn đặt hướng khi in

• Giữ keystone RJ45 tiêu chuẩn chắc chắn (không lắc)

• Rất hợp để nâng cấp mạng trong nhà, làm switchboard theo nhu cầu, hoặc sửa chữa khi muốn dùng keystone rẻ hơn/mua số lượng

• In bằng PLA hoặc PETG để bền

Lý do mình làm cái này:

Mình muốn có cách tiết kiệm để thêm cổng Ethernet cho mặt wall plate modular Roma Plus mà không phải lần nào cũng mua ổ cắm Anchor chính hãng (giá cao). Adapter này giúp dùng được các RJ45 keystone tiêu chuẩn, dễ kiếm ngoài thị trường.

Mẹo in (Printing Tips):

• Layer height: 0.2mm hoặc mịn hơn để ngàm sạch, đẹp

• Infill: 20–30% là đủ

• Không cần support nếu in úp mặt (mặt trước quay xuống bed)

• Material: PLA dùng ổn, PETG nếu cần cứng hơn
  (Dù mình dùng filament PC)

• Nên test fit với keystone jack bạn dùng – đa số loại tiêu chuẩn sẽ vừa khít

  Vui lòng đảm bảo chỉnh tolerance cho đúng vì model này thiết kế với dung sai khá chặt.

Lắp ráp:

1. Bấm dây Cat6 vào RJ45 keystone jack tiêu chuẩn.

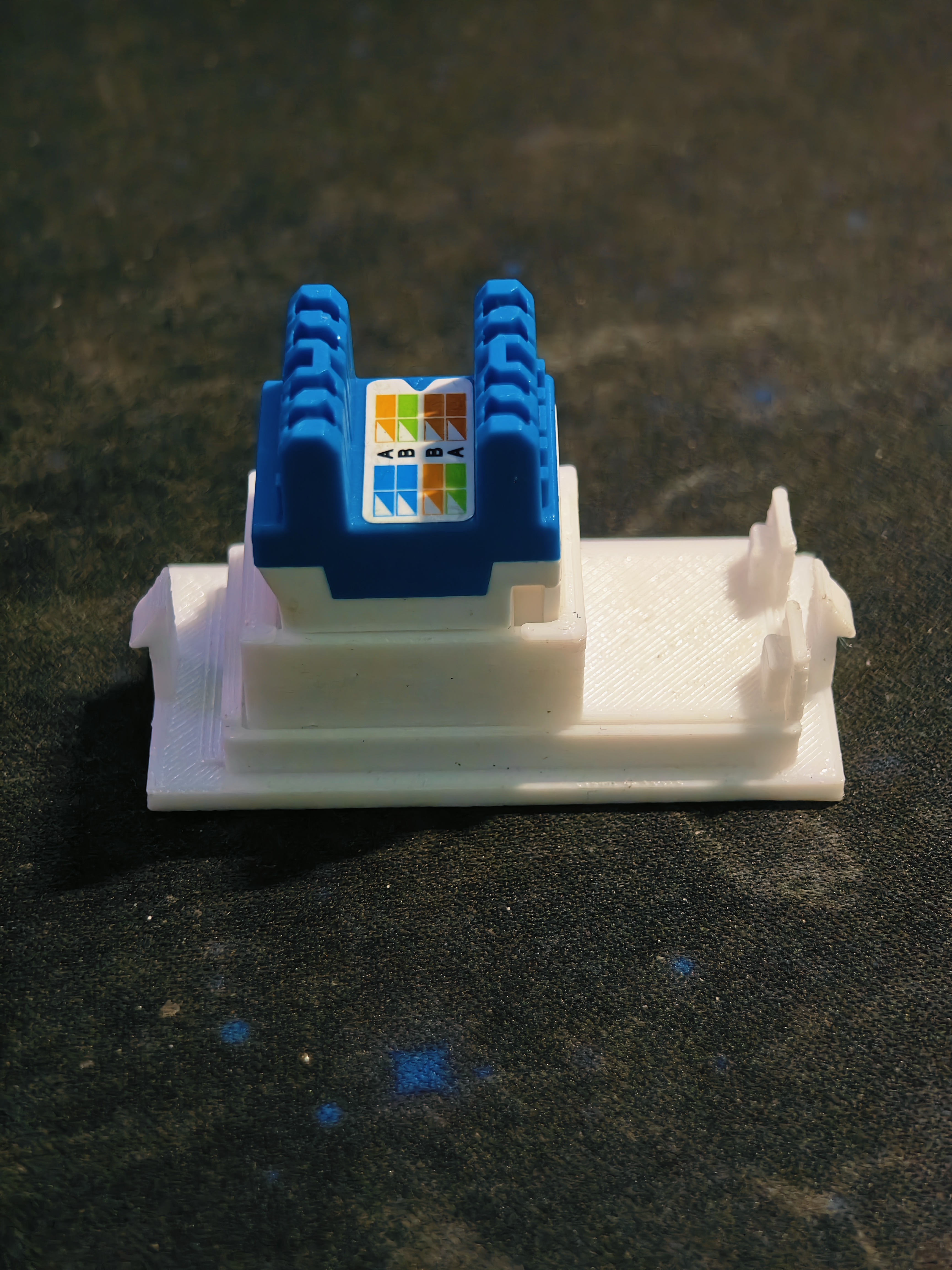

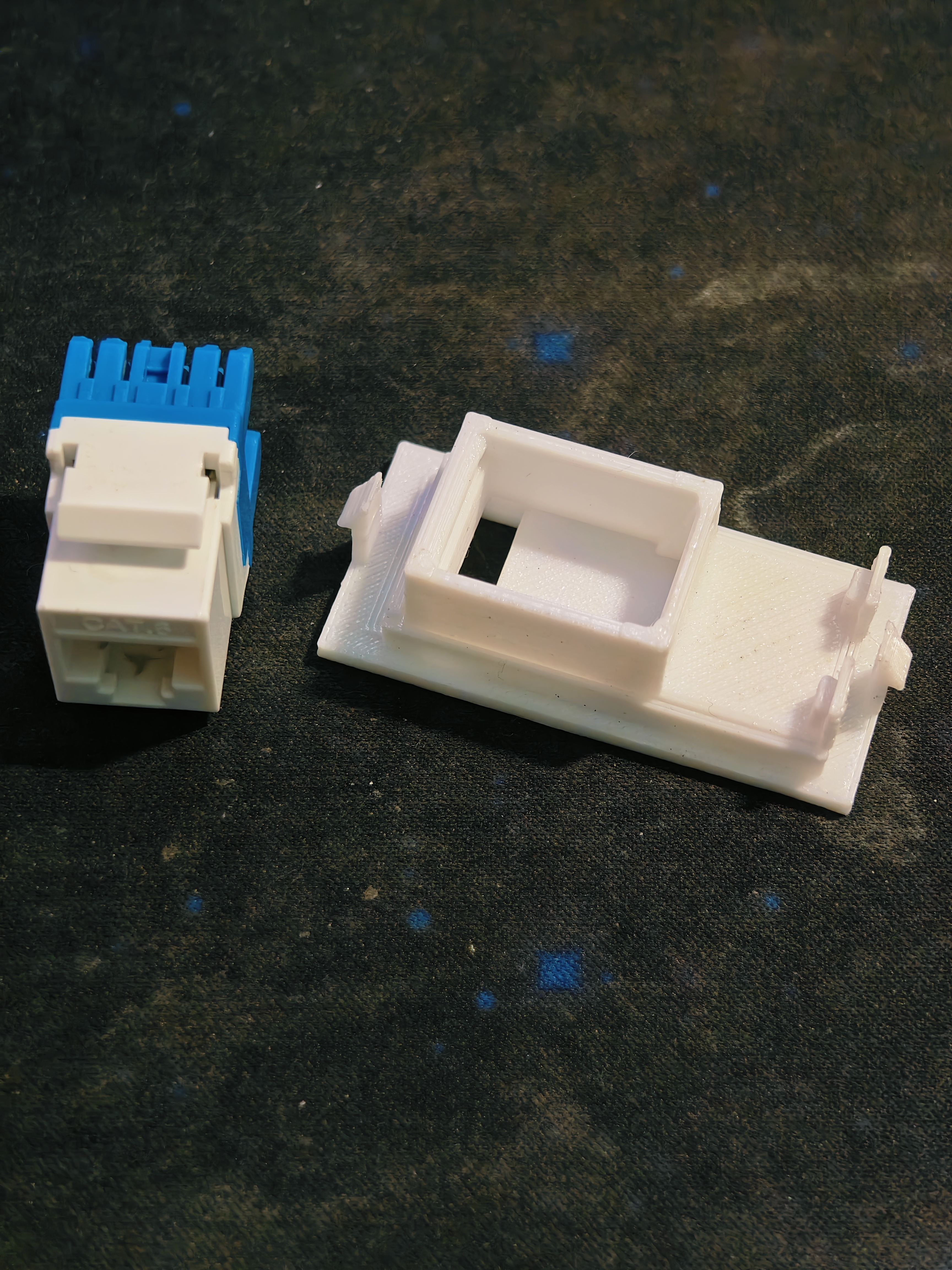

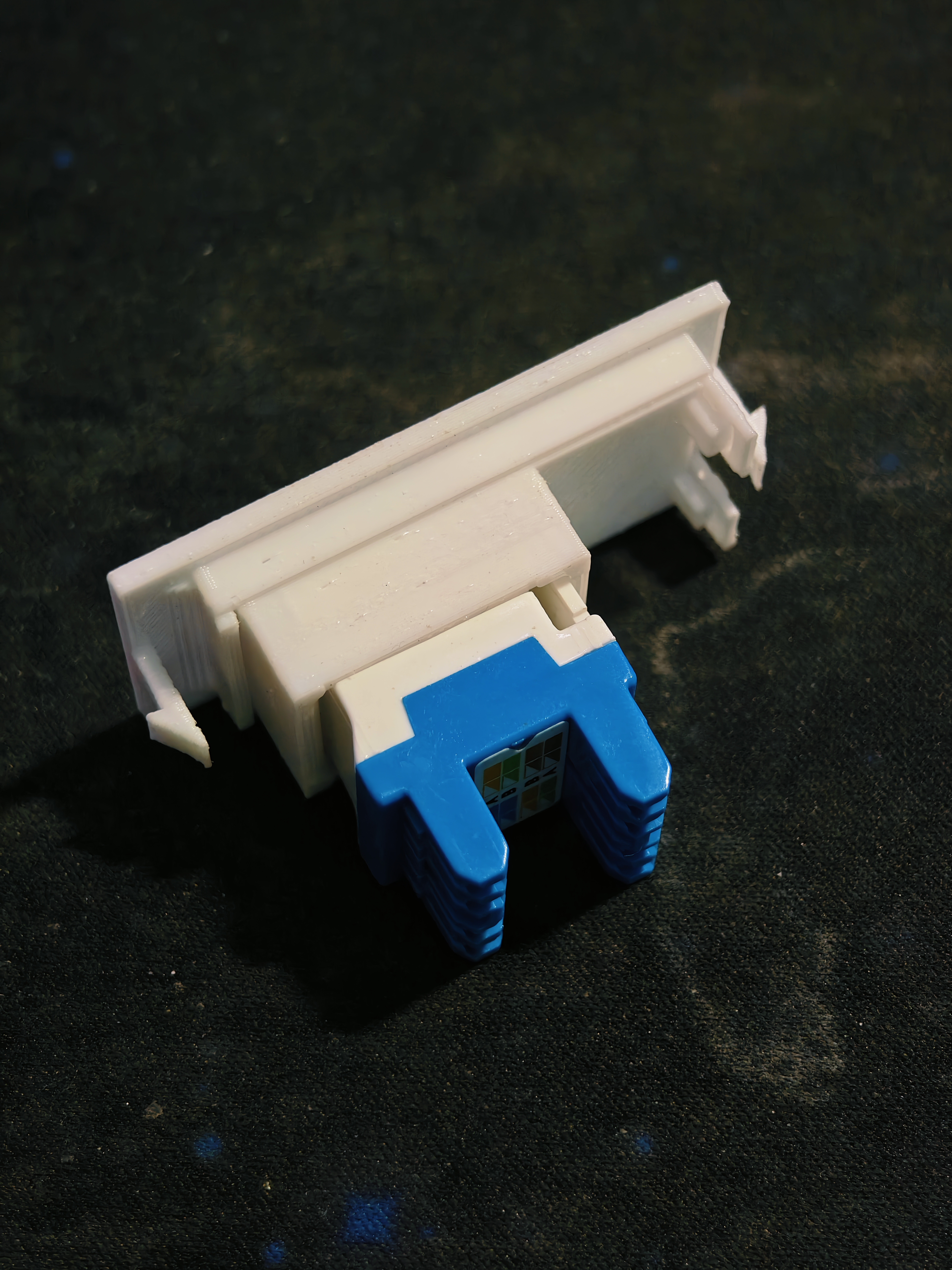

2. Bấm (snap) keystone vào adapter đã in.

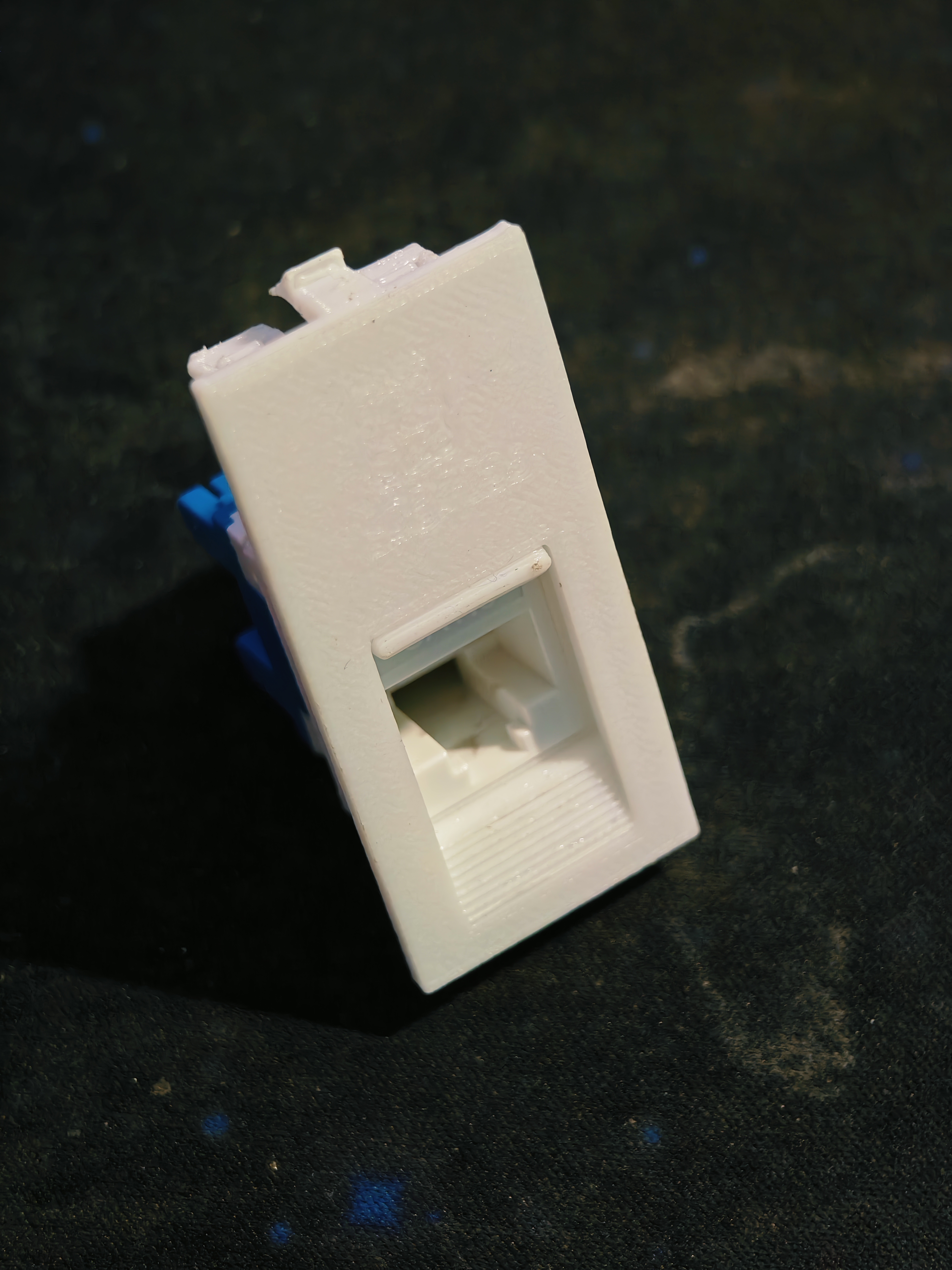

3. Gắn cả cụm vào plate/khung modular Roma Plus như các module bình thường.

Cứ thoải mái remix hay cải tiến nha! Nếu bạn in mẫu này, mình rất muốn xem sản phẩm bạn làm được.
