Khối canh chỉnh Z-axis cho Phrozen Arco (Z-axis alignment blocks)
File .Step cho Z-axis alignment blocks của Phrozen Arco, dùng để canh gantry khi hai bên Z-axis lệch độ cao. Thiết kế khớp lỗ vít M3 nguyên bản; có lớp 0.2mm “hy sinh” để in không cần supports.
Mô tả

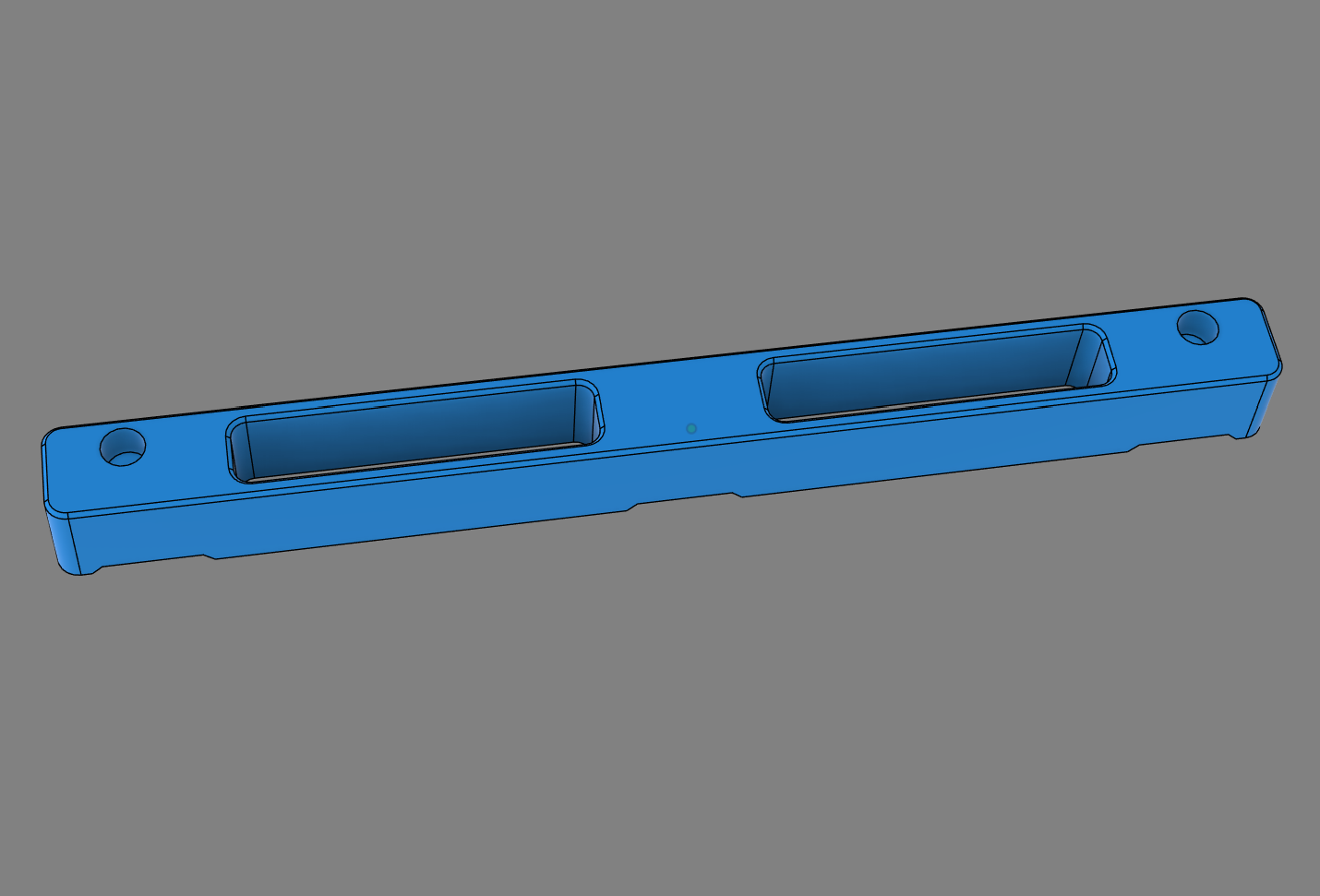

Mấy khối này (mỗi bên cần 1 cái) dùng để canh chỉnh gantry của Phrozen Arco khi Z-axis bên trái và bên phải không còn cùng một độ cao.
Hình như có một số người lỡ tay vứt mất Z-axis alignment blocks của họ. Mấy cái này làm ra để thay thế, và được thiết kế khớp đúng với lỗ ốc/bu-lông M3 nguyên bản, phòng khi bạn muốn cố định chúng vào frame của máy in.
Mình không đưa vào các lỗ cho brass heat inserts, nhưng đã kèm file .Step để bạn có thể chỉnh sửa nếu muốn thêm phần đó.
2 lỗ cho vít/bu-lông M3 có một lớp “hy sinh” dày 0.2mm cần chọc thủng. Mình thêm lớp này để bạn in được mà không cần supports!
Print settings:
-
0.2 layer height
-
4 walls
-
6 top and bottom layers
-
5% rectilinear infill
