Đầu cắm thay thế cho bộ nguồn của dây đèn trang trí
Đầu cắm thay thế cho bộ nguồn của dây đèn ngoài trời khi dây bị chó cắn hỏng. Thiết kế để tận dụng lại cụm chân pin và gioăng cao su từ đầu cắm zin; khi lắp nhớ chú ý polarity, dây có vạch xám là cực dương.
Mô tả

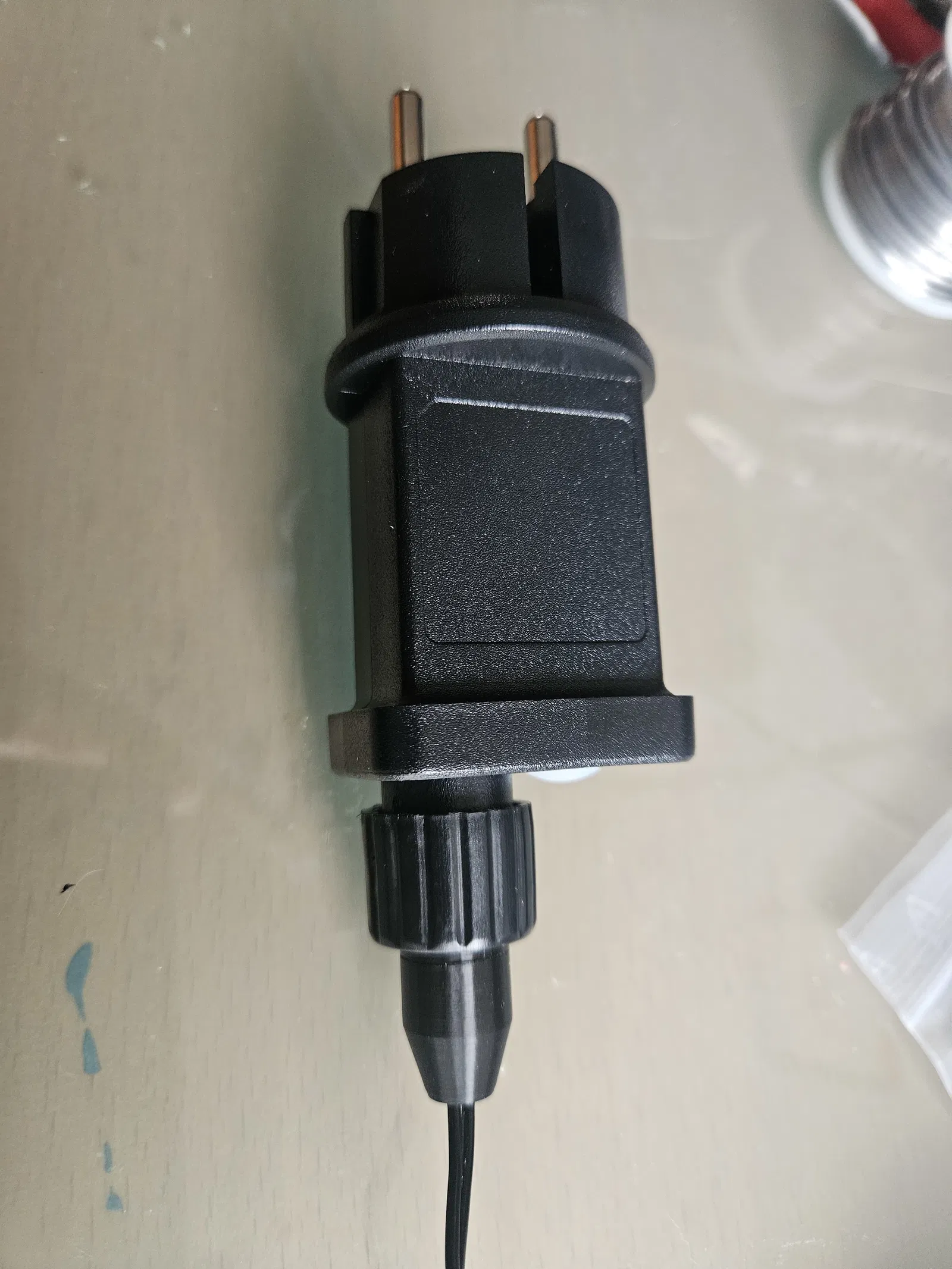

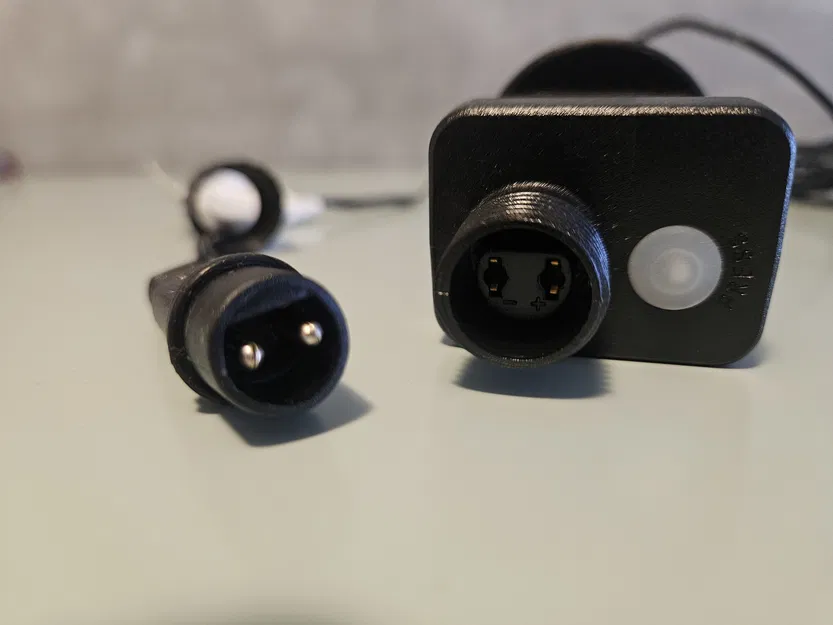

Chị dâu của mình có một dây đèn trang trí ngoài trời, chạy bằng bộ nguồn (power supply) như trong tấm hình đầu tiên. Do con chó của chị ấy cắn hỏng sợi cáp nên mình đã thiết kế cái phích/đầu cắm thay thế này (phần bên trái trong hình đầu tiên).

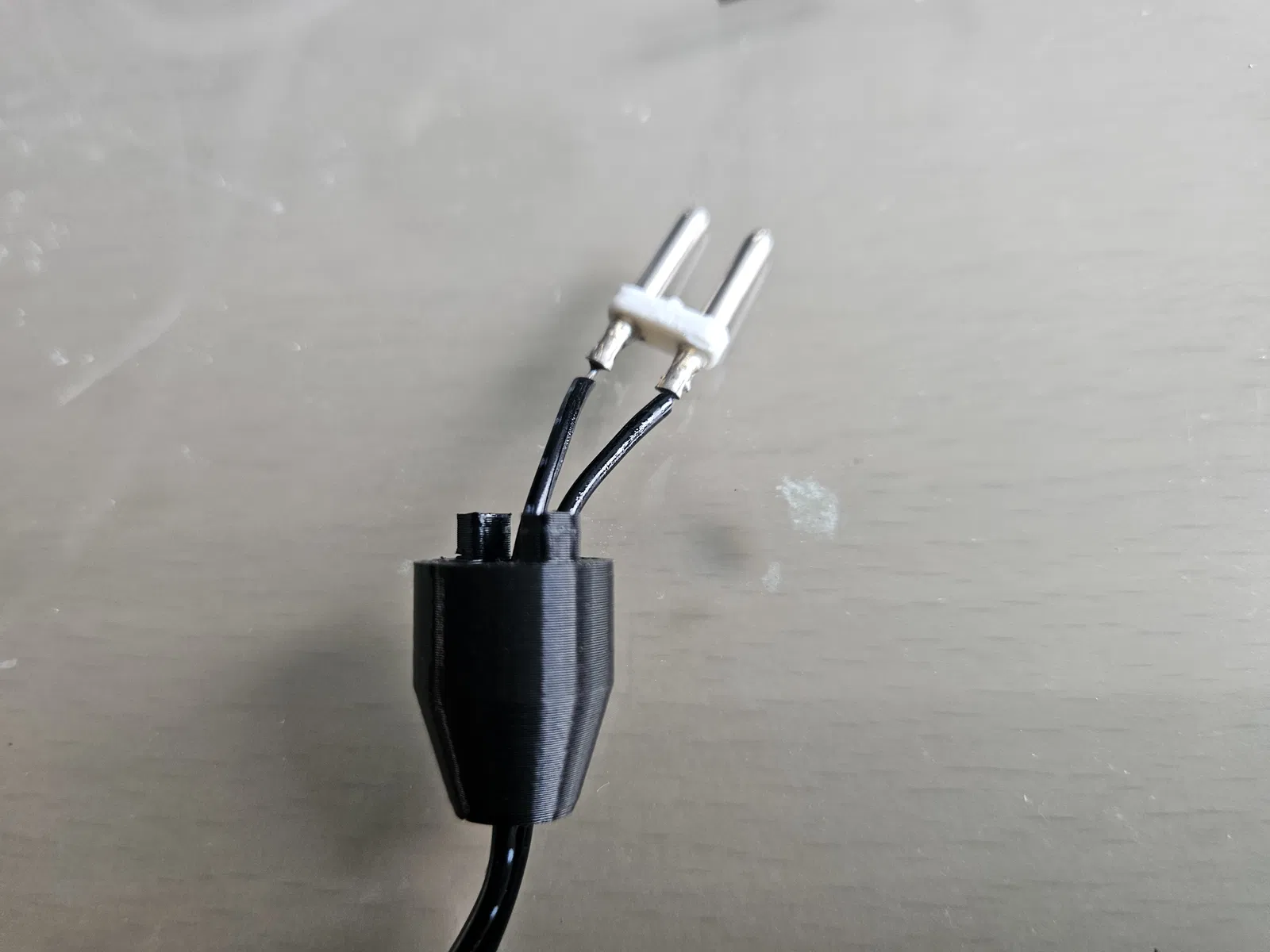

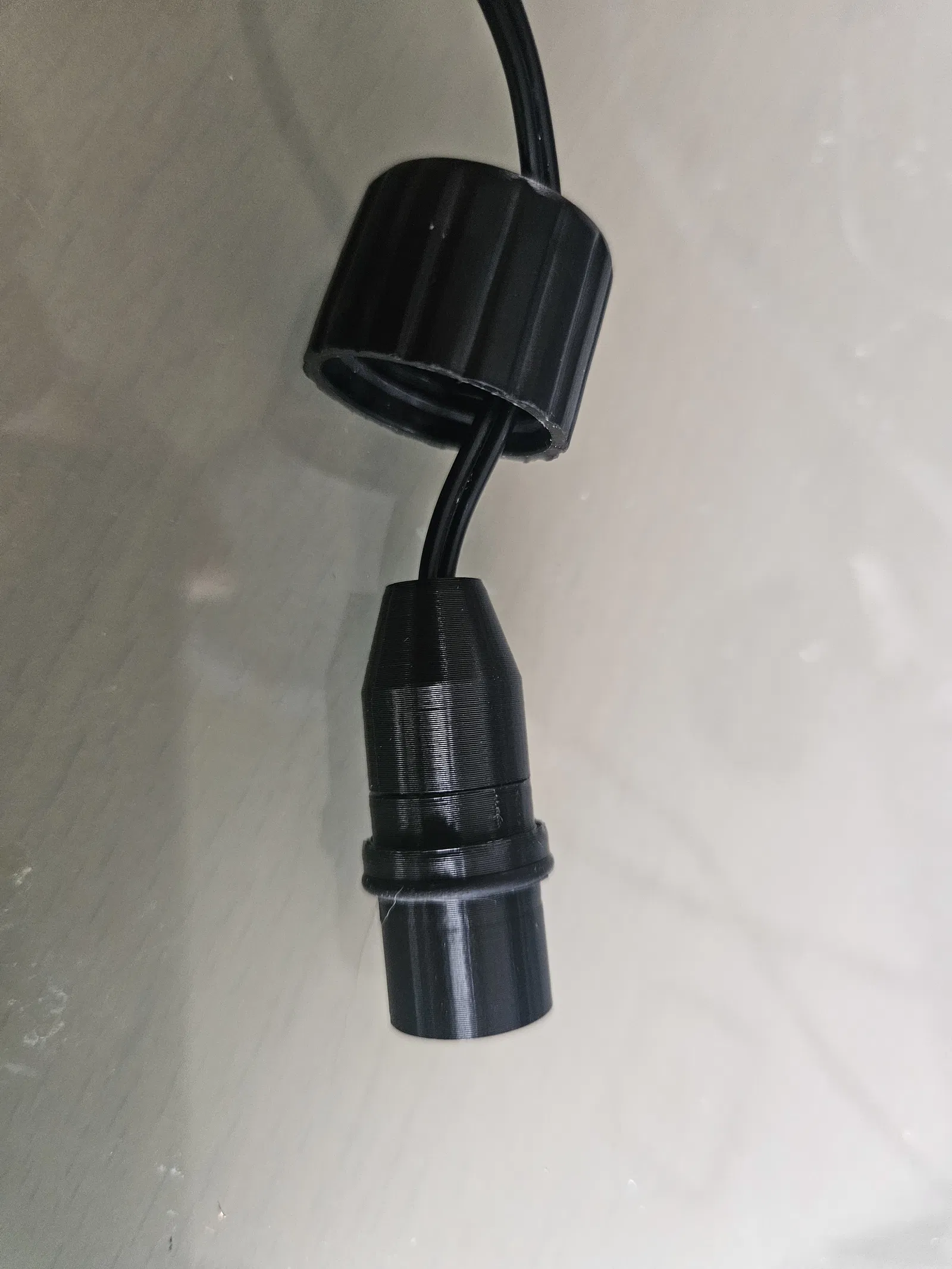

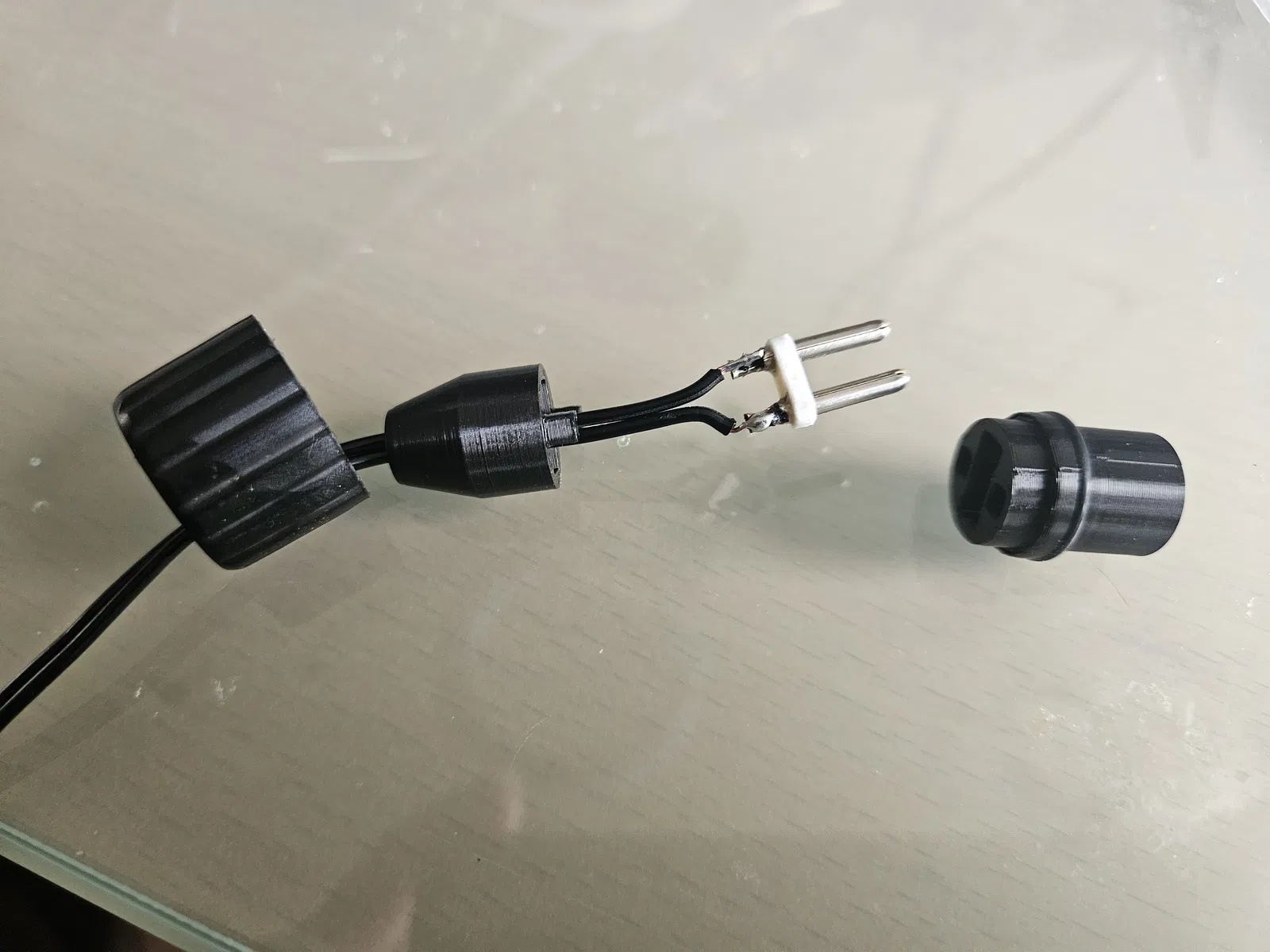

Mình cắt rời đầu cắm zin bằng dao rọc (cutter) và tận dụng lại phần có các chân pin như trong hình thứ hai. Mình cũng lấy lại luôn cái gioăng cao su (rubber seal) vốn nằm ở phần dưới của đầu cắm.
Khi lắp ráp, nhớ chú ý đúng cực (polarity) của các mối nối. Ở bản của mình, sợi cáp có vạch màu xám để đánh dấu cực dương (positive pole).
