Bộ Mount loa Edifier MR4 cho nhôm định hình 80x40 mm

Mẫu này được thiết kế cho loa Edifier MR4. Mình muốn gắn chúng lên bộ sim racing rig làm từ nhôm định hình Item (Type I) 40x40 mm và 80x40 mm, nhưng tìm hoài không thấy giải pháp phù hợp.

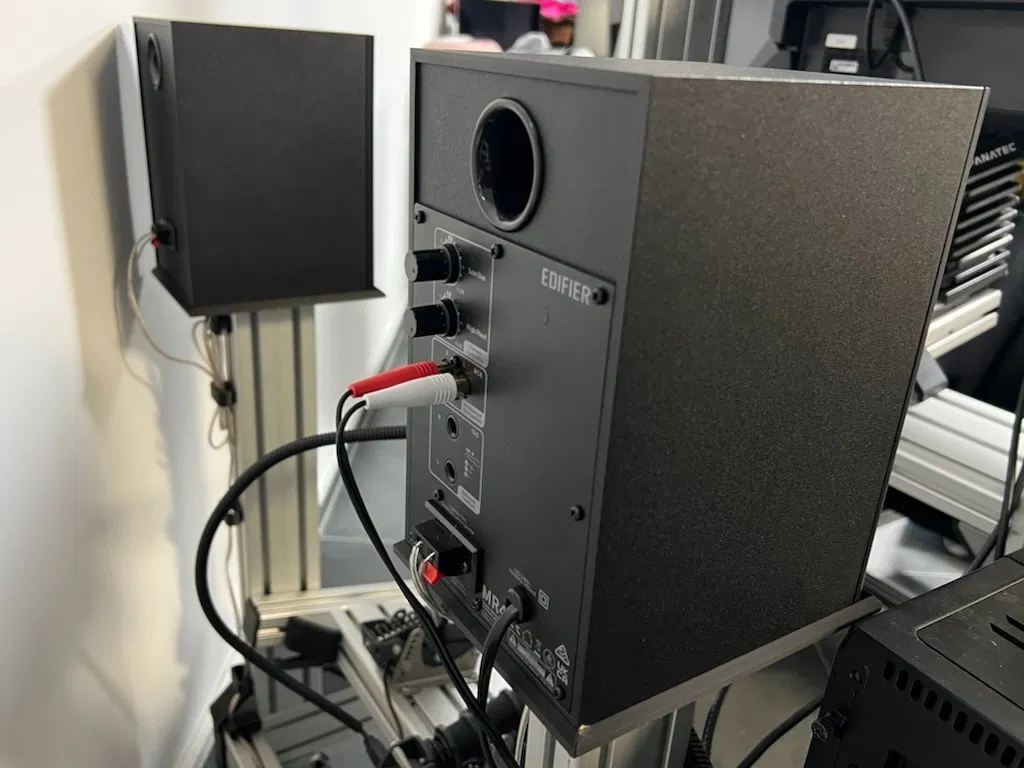

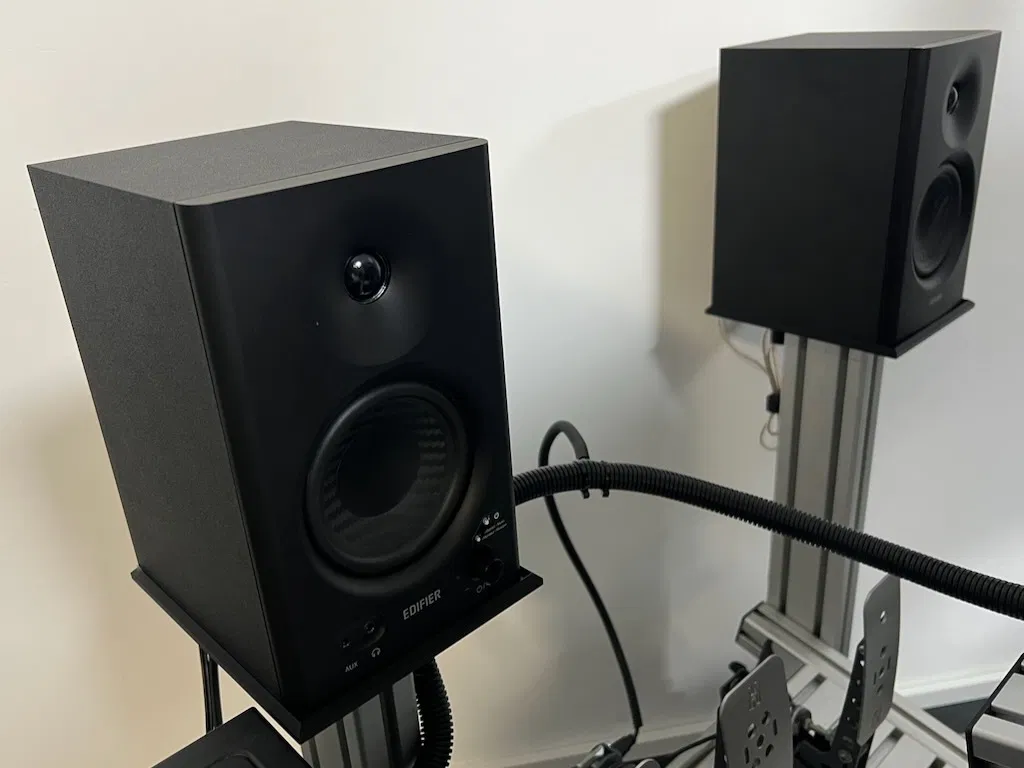

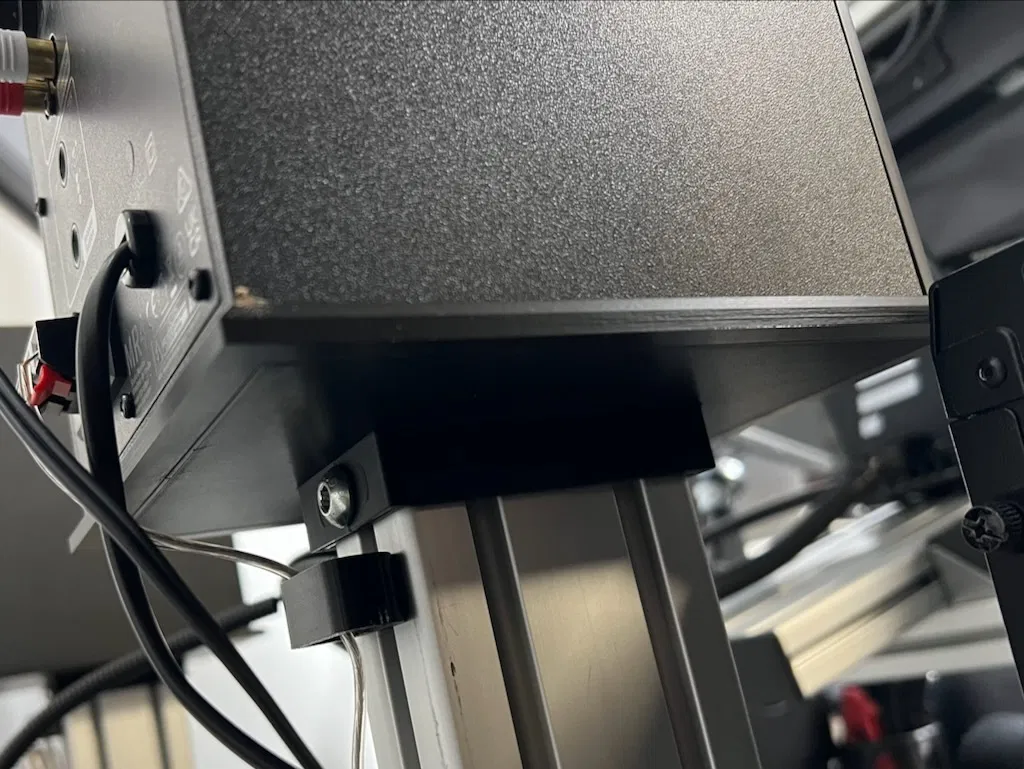

Với bộ mount này, bạn có thể dùng một cây nhôm định hình 80x40 mm đặt dọc làm chân đỡ. Mount sẽ nằm trên đỉnh và được siết cố định bằng hai ốc M8.

Nếu bạn tháo các chân cao su dưới loa Edifier MR4 (vốn cũng được dán khá “ngẫu nhiên”), loa sẽ trượt vào mount vừa khít.

Để khỏi cần supports, mount được in thành 2 phần: phần đế (base) và phần khung (frame). Frame sẽ bấm (click) vào đúng vị trí, nhưng bạn có thể nhỏ thêm vài giọt keo 502 (superglue) để đảm bảo nó dính chắc hơn.

Mình dùng PLA màu đen với layer height 0.2 mm và cho kết quả rất ổn. Nhớ dùng ít nhất 3 walls để chi tiết cứng cáp hơn.

Ngoài ra, nhớ calibrate máy in cho chuẩn vì dung sai (tolerance) khá sít.

Lưu ý: Mình cũng đã upload mẫu này lên Cults3D theo dạng open-priced. Nếu bạn thấy hữu ích thì có thể ủng hộ mua bên đó... 😉

Chúc bạn đua vui!
