URAL 4320 32 Scale (Tỉ lệ 1:32) – Mô hình xe tải quân sự in 3D

Introduction:

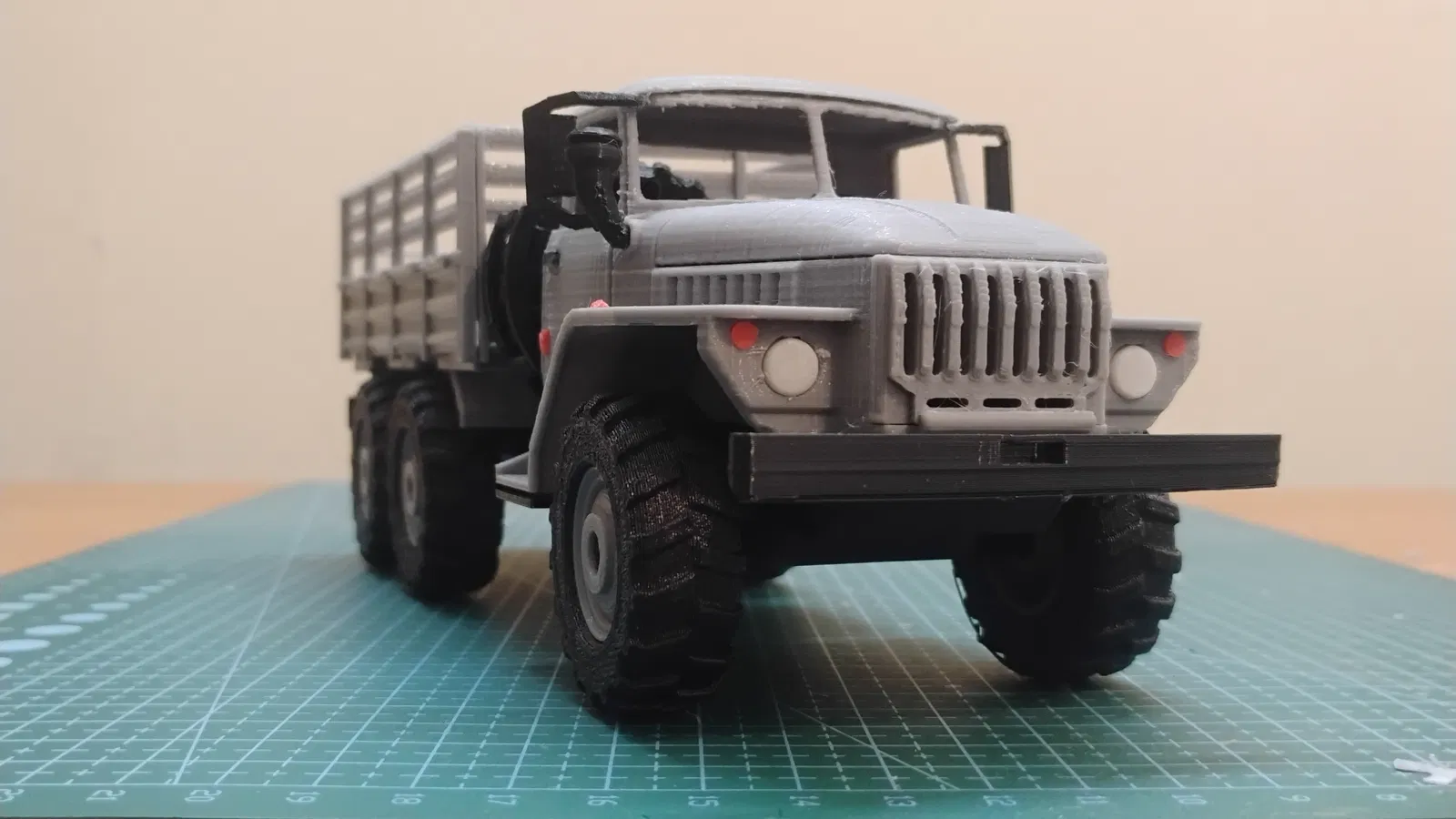

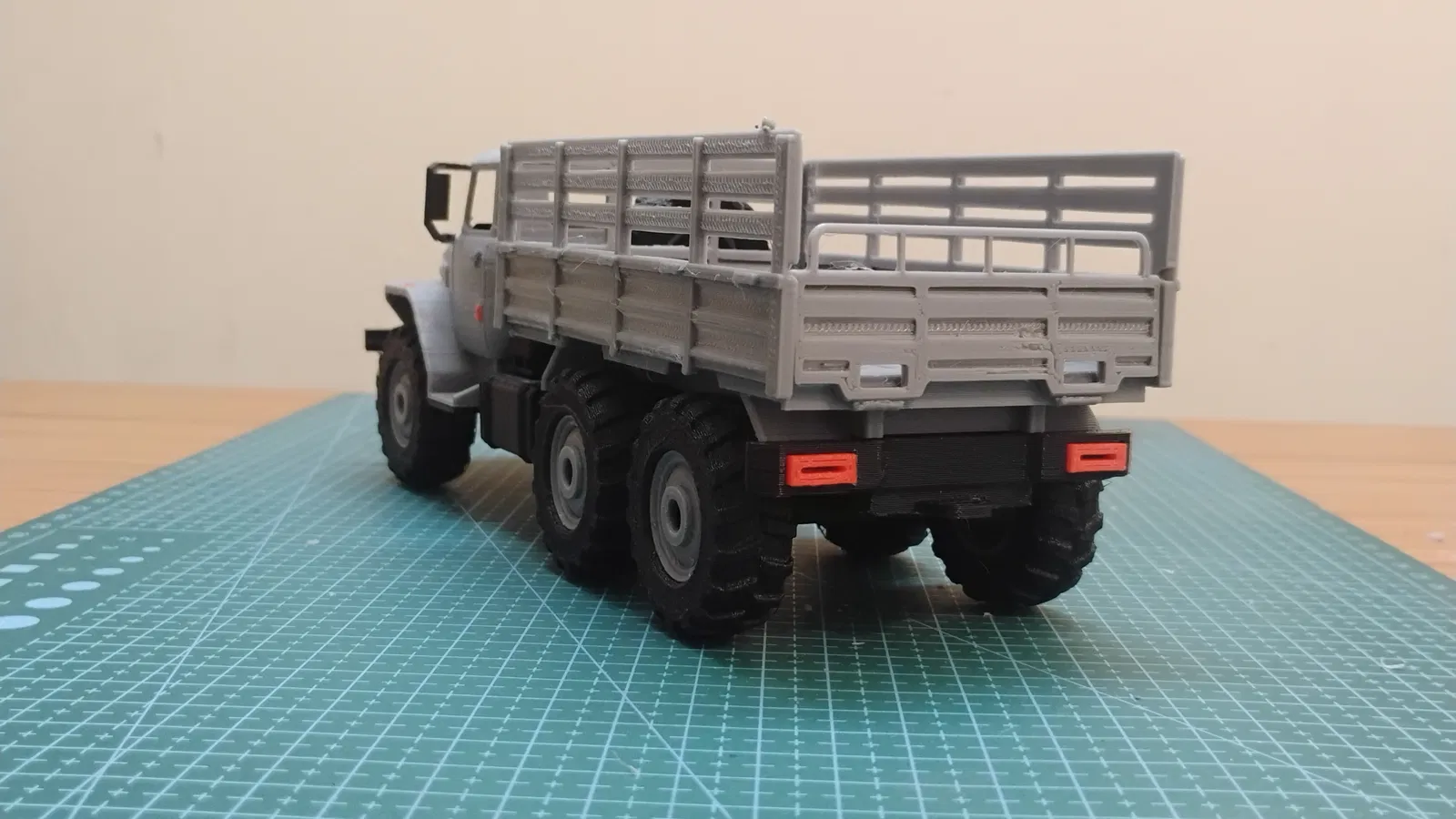

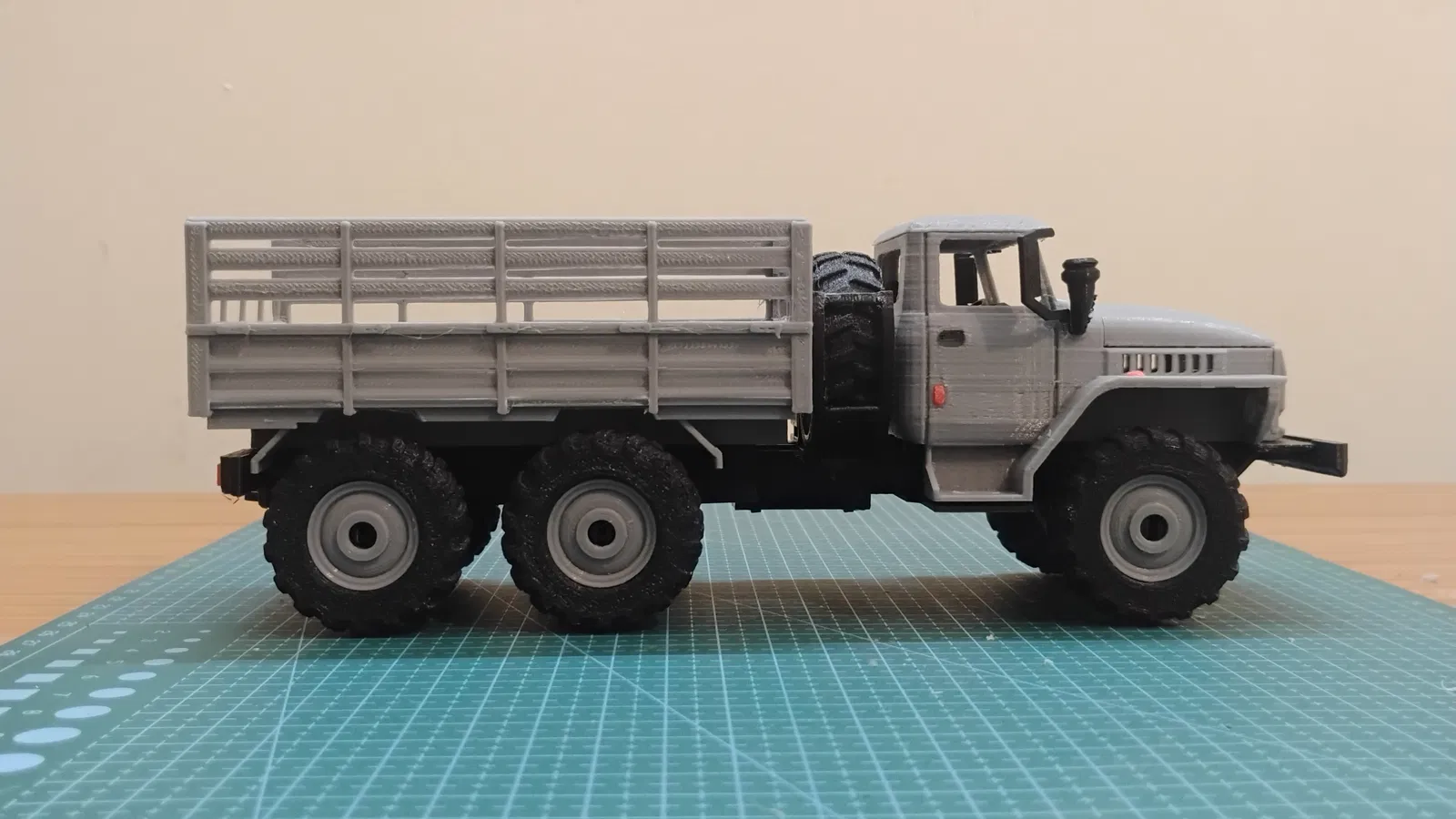

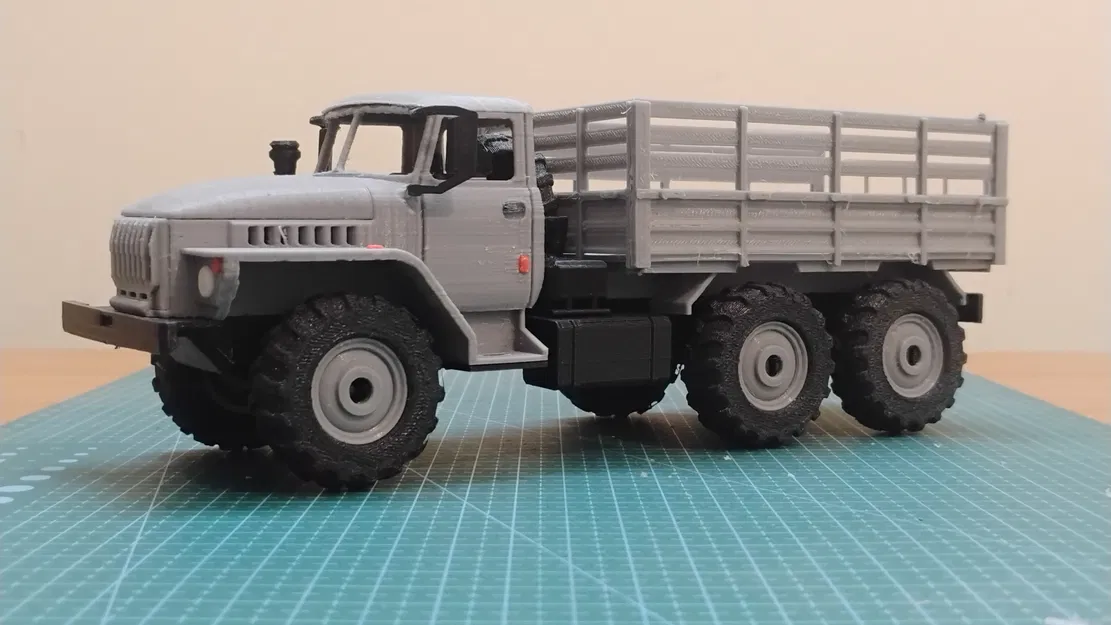

Đây là mẫu mô hình tỉ lệ in 3D của URAL 4320, một dòng xe tải hạng nặng chạy địa hình do URAL thiết kế cho cả mục đích quân sự lẫn dân sự. Mẫu được thiết kế theo tỉ lệ 1:32 để in FDM 3D printing, cho đường nét gọn, bề mặt cong đẹp và dễ lắp ráp. Mô hình rất hợp để trưng bày, làm diorama, hoặc dành cho người sưu tầm xe cổ và xe quân sự.

Parts to Print:

In các chi tiết theo đúng danh sách. Dùng màu khuyến nghị để ra thành phẩm đẹp nhất.

Part Name

Color

Quantity

Air Filter

Black

1

Axle

Black

3

Cab

Color

1

CargoBed_Floor

Color

1

CargoBed_Side_FR

Color

1

CargoBed_Side_LH

Color

1+1(mirror)

CargoBed_Tailgate

Color

1

Chassis_FRONT

Black

1

Chassis_MID

Black

1

Chassis_REAR

Black

1

Dashboard

Black

1

Door Handle

Black

2

Grill

Color

1

Hazard Light

Red

4

Headlight

White

2

Hood

Color

1

Indicators

Red

2

Rear View Mirror

Black

1+1(mirror)

Rim

Color

7

Roof

Color

1

Seats

Black

1

Spare Tire Holder

Black

1

Steering Wheel

Black

1

Taillight

Red

2

Tire

Black(TPE)

7

Print Process:

Sắp xếp các chi tiết trong phần mềm slicing theo đúng hướng như trong các hình bên dưới. Đặt đúng orientation rất quan trọng để in không cần support bổ sung.

Truck Bed (Color):

Chassis (Black):

Interior and Details (Black):

Cab (Color):

Print Settings:

Mẫu được thiết kế để in với nozzle 0.4 mm và không cần support bổ sung. Hãy dùng các thiết lập phù hợp với máy in của bạn để đạt chất lượng tốt nhất.

Layer Height: 0.2 mm

Infill: 10–20% là đủ

Supports: Không cần. Đặt hướng chi tiết đúng như hình ở trên.

Material: Khuyến nghị PLA;

Bed Adhesion: Brim cho Hood và Roof.

Post-Processing:

Bản in có thể cần xử lý hoàn thiện trước khi bắt đầu lắp ráp. Quy trình gồm tháo các support tích hợp sẵn, xử lý stringing nếu có, và làm mịn các cạnh bị nhám/gồ. Ngoài ra các khe lắp có dung sai khá sát, có thể bạn cần nới rộng để vào khớp mượt hơn. Tùy nhu cầu và dụng cụ sẵn có, bạn có thể cần:

• Dao rọc giấy hoặc dao

• Giấy nhám

• Dũa nhỏ

• Keo dán (Instant Glue)

Assembly Instructions:

Xem video hướng dẫn dưới đây để lắp ráp mô hình. Trước khi lắp, nhớ kiểm tra dung sai. Dùng dụng cụ phù hợp để chỉnh kích thước các phần khớp nối. Một số chi tiết dạng press-fit có thể cần dùng lực. Nếu cần, dùng kềm hoặc ê-tô để ép vào khớp. Dùng keo để mối nối chắc hơn. Lưu ý an toàn trong suốt quá trình lắp ráp.
