Vòng giữ & khớp nối ống (dùng cable tie) / Pipe Joint Retainer

Bạn có gặp tình trạng hai ống đã nối với nhau hoặc một khớp/măng sông đang bị căng kéo và từ từ tuột ra không? Vòng (ring) được thiết kế này đóng vai trò giảm lực kéo (strain relief) và khóa giữ cho những mối nối kiểu đó.

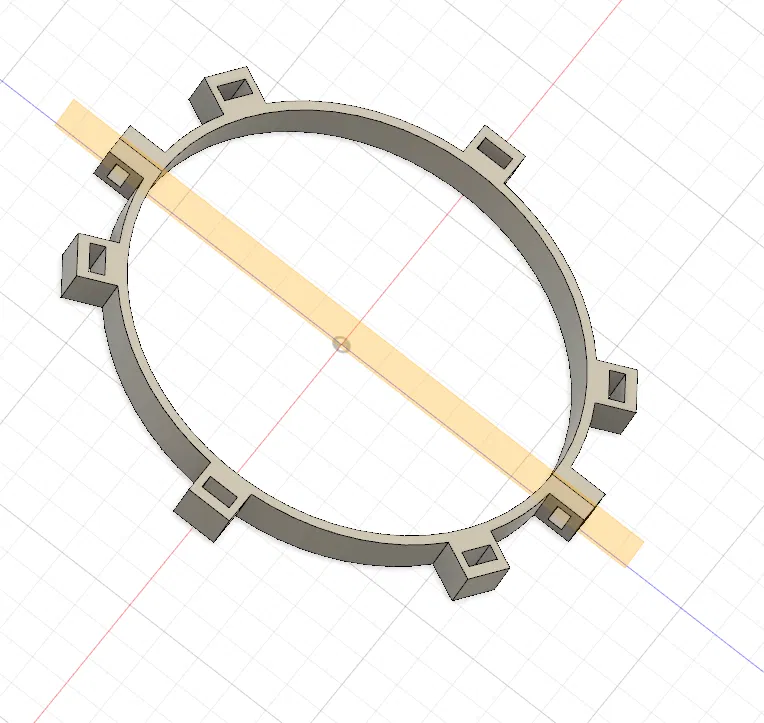

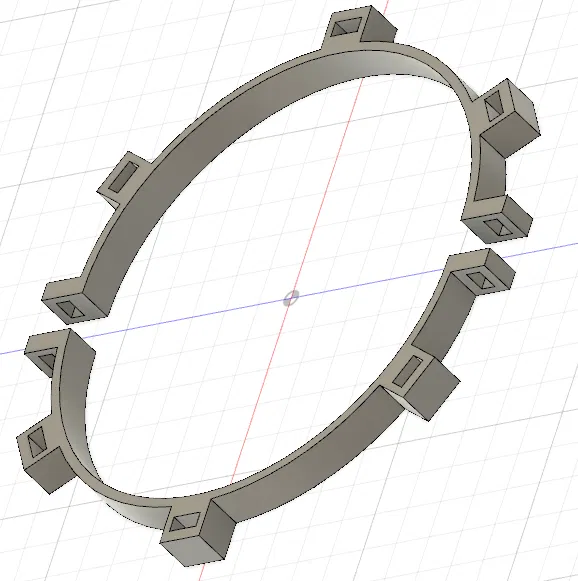

Cách hoạt động: Hệ này gồm 2 vòng giống hệt nhau. Mỗi bên ống cần 1 vòng. Gắn các vòng vào hai đầu ống tương ứng, rồi liên kết chúng lại thông qua các tai (eyelet) dựng đứng để “gánh” lực kéo.

• Tai dọc (tangential): Dùng để cố định vòng lên chính ống (ví dụ như kiểu đai kẹp để siết vòng cho chặt).

• Tai ngang (vuông góc): Dùng để nối hai ống. Luồn cable tie (kabelbinder) qua đây để kéo hai vòng (và vì vậy kéo hai ống) sát vào nhau và khóa chắc.

Hướng dẫn:

1. In chi tiết này 2x.

2. Gắn mỗi đầu ống cần nối một vòng. Dùng các tai phẳng để cố định vòng lên ống.

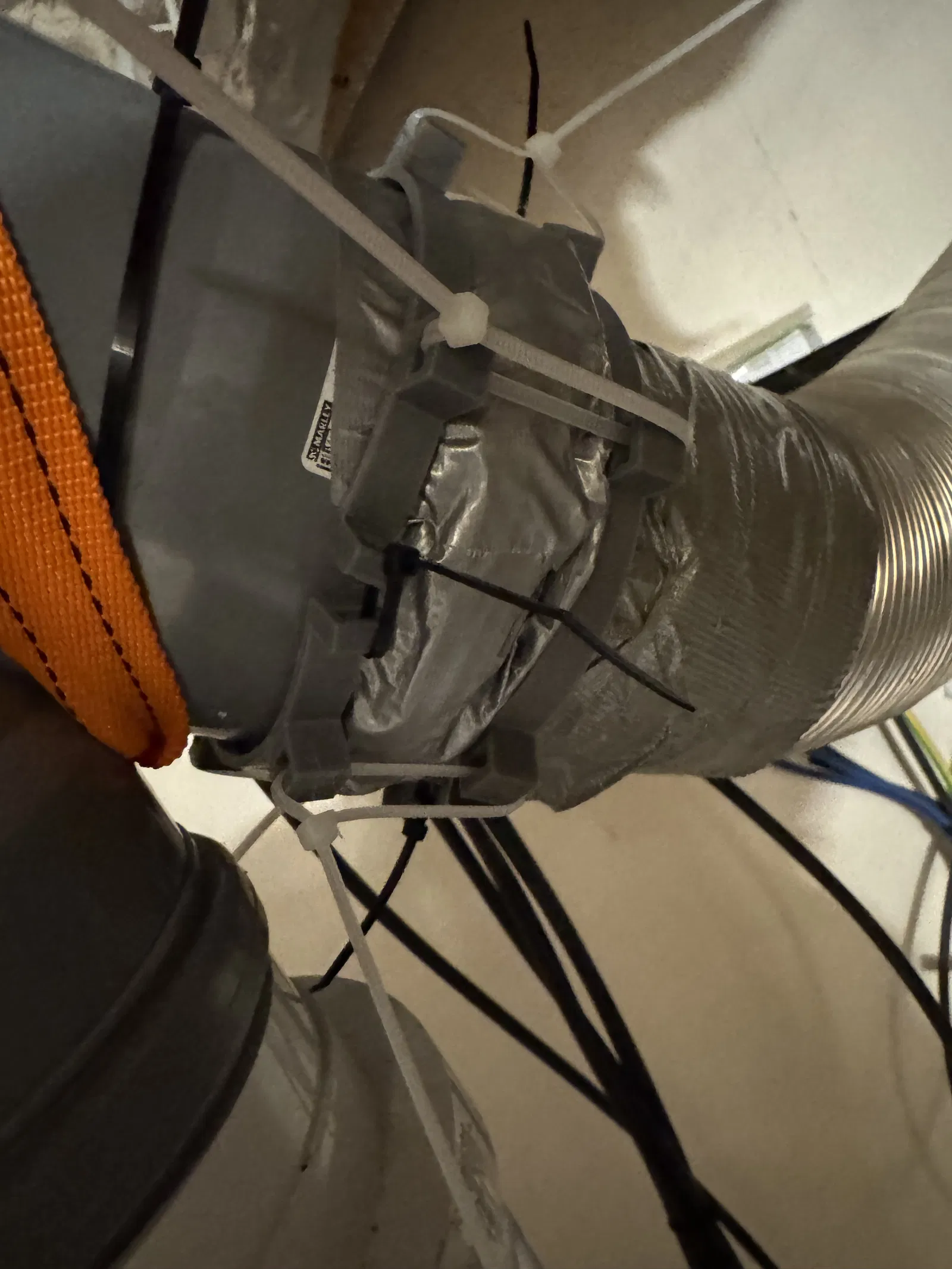

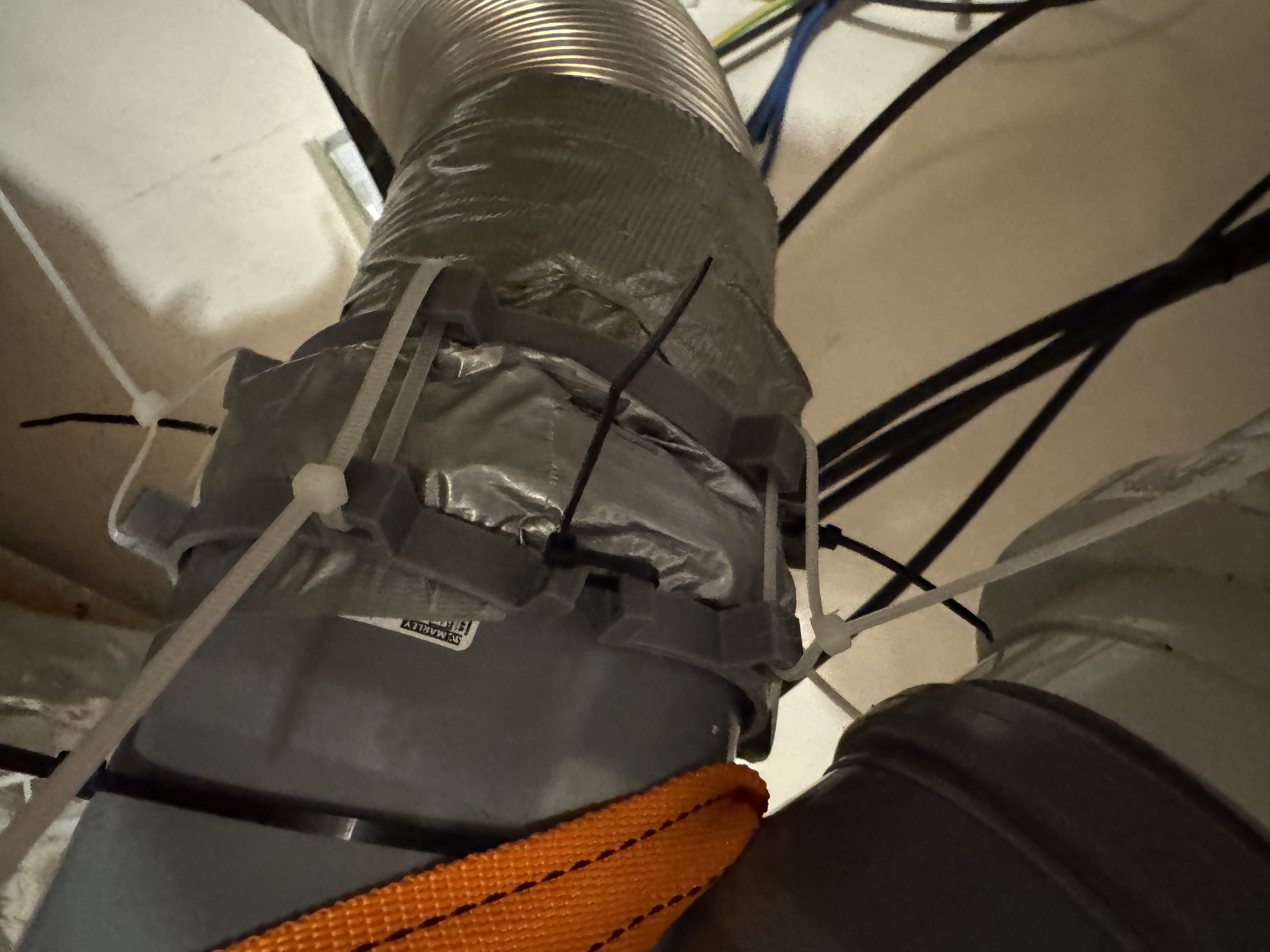

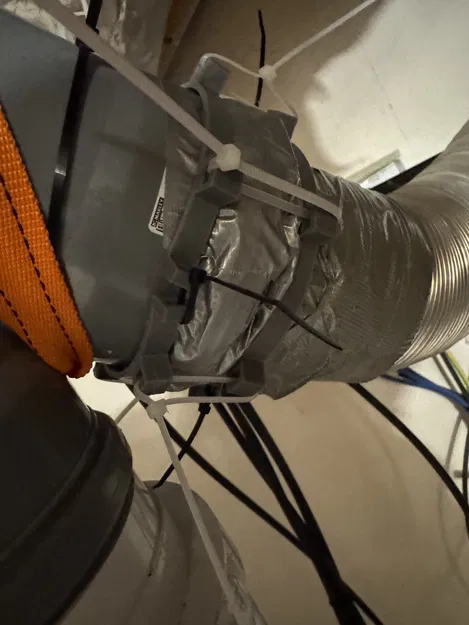

3. Dùng cable tie loại chắc luồn qua các tai nhô ra để nối hai vòng với nhau và giữ chặt măng sông/khớp nối.

Khuyến nghị in: Vì chi tiết này chịu ứng suất cơ học, nên khuyên dùng vật liệu bền.

• Vật liệu: PETG, ASA hoặc ABS (PLA có thể bị “creep” khi chịu tải lâu và bị dão). Mình in bằng PLA+… tới giờ vẫn còn giữ được.

• Wall lines (Perimeters): Tối thiểu 3–4 tường để tai chịu lực chắc hơn.

• Infill: 25% trở lên (ví dụ Gyroid).

• Supports: Không cần
