"Florio" - Chậu cây tự tưới, có thoát nước, không supports, parametric, nhiều size

Story:

Lúc đang tính mua máy in 3D đầu tiên, mình bắt đầu tìm các phần mềm CAD để học mấy cái cơ bản.
Rồi bạn gái mình thấy một cái chậu có thiết kế tương tự và muốn có một cái — thế là mình lấy đó làm “bài tập” để dựng lại. Càng nhìn nó từ nhiều góc, mình càng thấy không ưng mấy chi tiết, nên mình chỉnh sửa lặp đi lặp lại. Chỉ tới khi ra được một model thấy hài lòng thì mình mới mua máy in đầu tiên.
Sau đó vẫn cần tinh chỉnh thêm chút và giờ thì mình thấy ổn.

Vậy nên: lần đầu làm CAD, thiết kế đầu tay, và đây là bản in thứ hai mình từng in.

Features:

• In không cần supports

• Phần đế hoạt động như bồn chứa nước/thoát nước hoặc hệ thống tự tưới

  • có hoặc không có cơ chế gài (clicking attachment) vào chậu

• Có kèm file freeCAD

Printing:

Generell:

Prusa gợi ý 4 perimeters để kín nước (PLA và PETG), đây cũng là mức mình đã test.

• Slicing kiểu tiêu chuẩn thường sẽ ra 2 perimeters vì thành mỏng

• ít hơn thì mình chưa test, bạn thử thì tự chịu rủi ro nha

• khuyến nghị kiểm tra sau khi slice để đảm bảo thiết kế có 4 perimeters

Layer height: 0,2mm
Profile: Speed

Vậy là chạy ổn.

The model:

Các STL kèm theo và cả file CAD đều đã được xoay hướng sẵn để in cho dễ. Phần chậu được đặt “úp đầu” để khỏi cần supports.
Bạn có thể tách thành từng object rồi đặt lên bed theo nhu cầu, hoặc dùng nhiều bed.

Material:

PLA ổn cho phiên bản không có cơ chế gài (no click)
Mình chưa test bản click với PLA.

PETG dùng được cho cả hai.

Mình khuyên chọn màu tối. Do thiết kế này dễ dính đất từ cây (kể cả mấy hạt li ti), màu trắng nhìn thấy rõ lắm; và bạn sẽ cần một kiểu bàn chải nào đó để chà ra.

Assembly:

Rất dễ:

1. Lấy miếng insert phẳng và coi đúng chiều. Bên hơi rộng hơn là hướng “lên”.

2. Đưa insert vào trong chậu tới khi nghe/feel “click”. Có thể phải ấn đều các phía cho tới khi nó gài vào.

Optional:

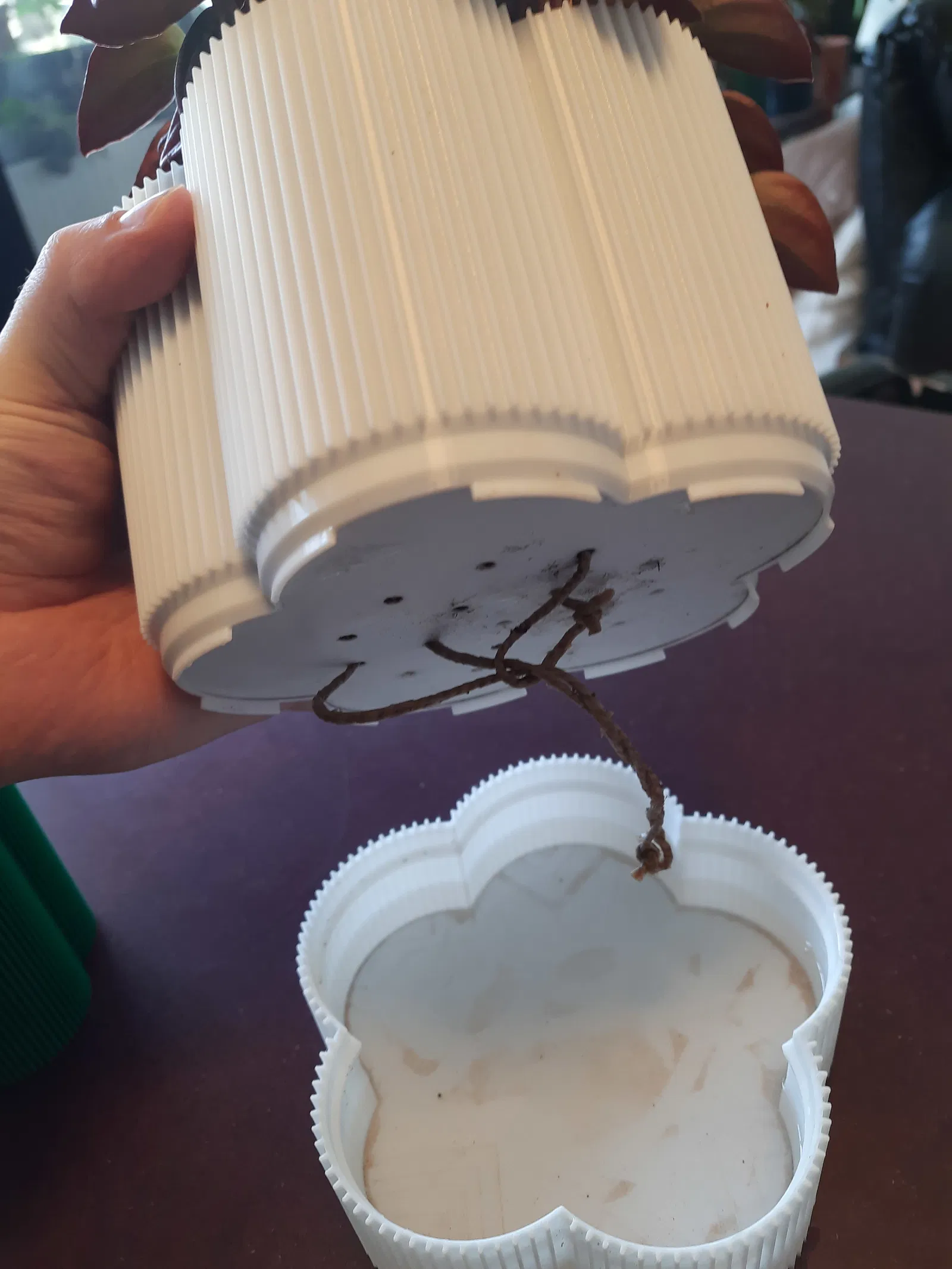

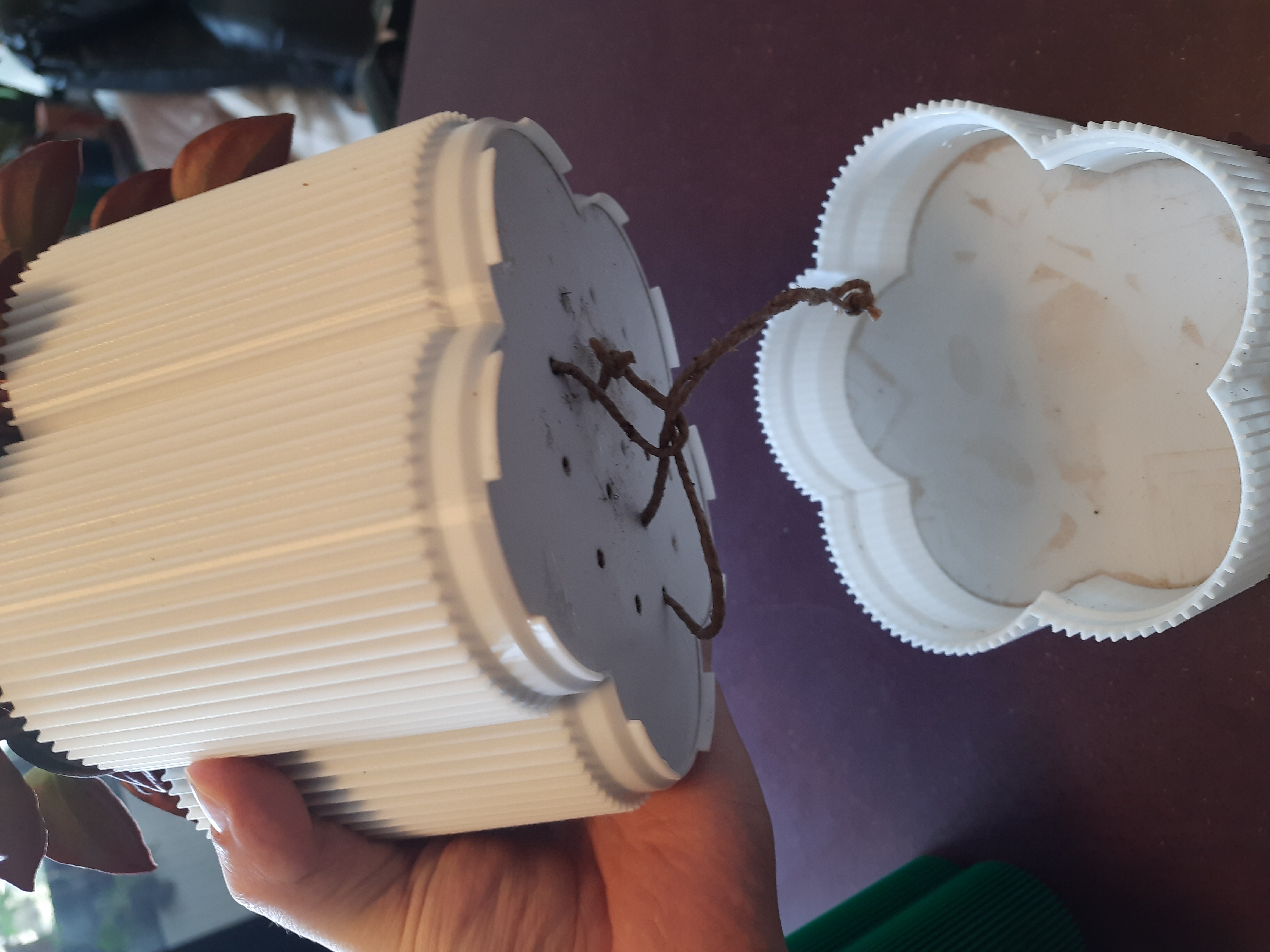

Dùng thêm vật liệu thấm nước (wicking material) để hút nước. Luồn qua các lỗ trên insert.

Trồng cây thôi :D

Parametric options and working with the design:

Khi mở file, bạn có thể chỉnh trực tiếp:

• Tổng chiều cao

• Tổng chiều rộng

• Chiều cao phần đế và phần chậu (tách riêng)

• Số lượng “ornaments”

  • Con số là số ornaments trên một nửa (!) của một trong năm “lá”.

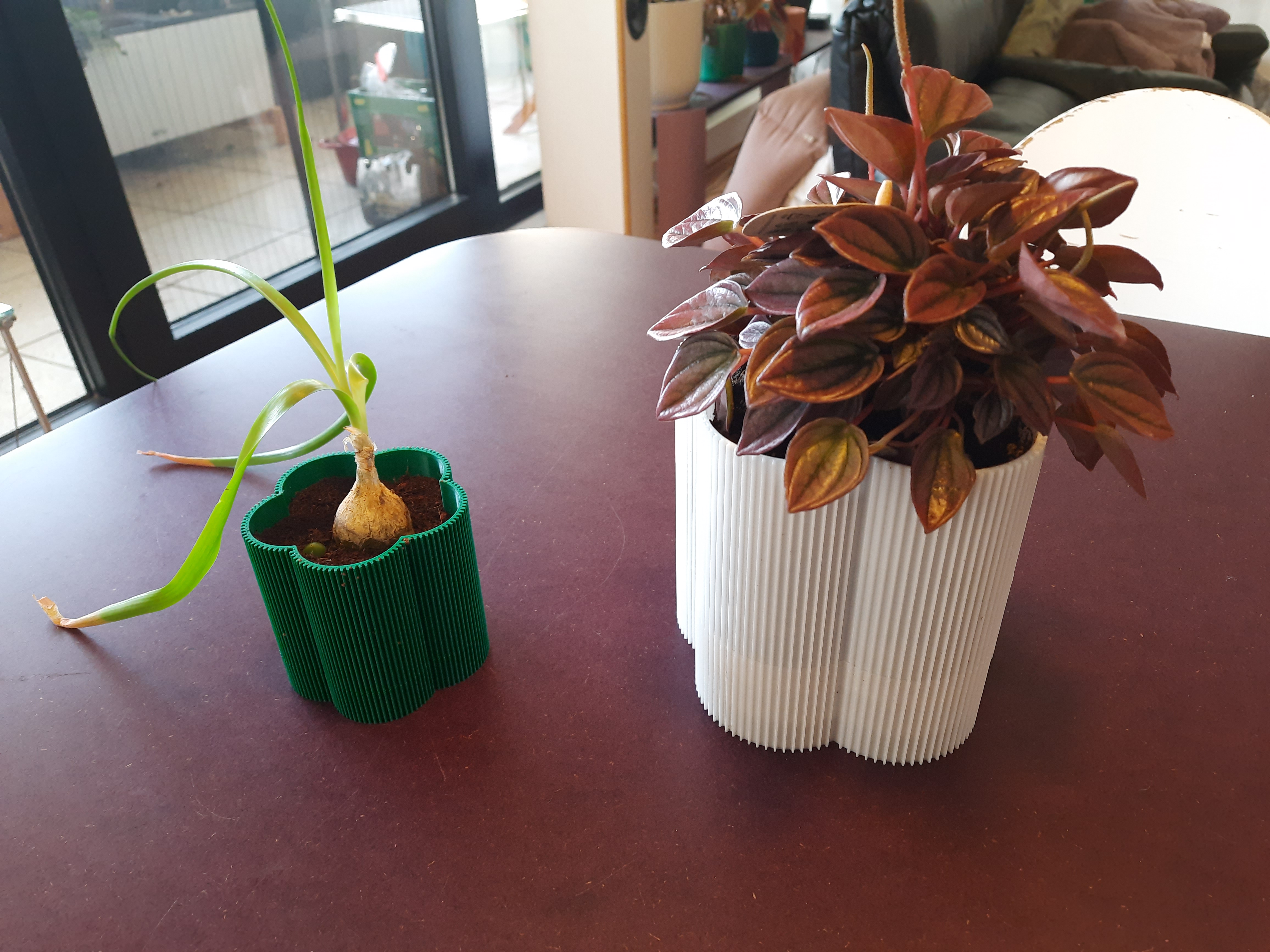

Tăng chiều rộng có thể làm hỏng hướng/định hướng của ornaments — sửa thì đơn giản nhưng sẽ cần mò chút. Mình cũng chưa test chậu lớn hơn, vì cái “big one” (15cm) khi đổ đất đầy thì nặng và khó cầm bằng một tay.

Bạn cũng có thể tách gần như tất cả đặc điểm của chậu ra.
Cơ chế click, ornaments, insert… rồi chỉnh lại.
Phần đế phụ thuộc vào phần ornaments, nên nó copy hình dáng theo. Nếu thay đổi lớn thì có thể phải chỉnh lại đoạn này.

Cơ chế click từ đế lên chậu có góc 10°. Bạn có thể chỉnh ở cả hai phần để siết chặt hơn nếu cần. 30° thì CHẶT kinh khủng(!!!), mình đề xuất góc trong khoảng 10°–20°.

Cũng có thể đổi insert sang kiểu thiết kế chạy được mà không cần wicking material — nhưng thiệt tình là mình không cần thêm chậu trồng cây nữa đâu….
