Mẫu bogie tàu 18-100 tỉ lệ H0, Mk3

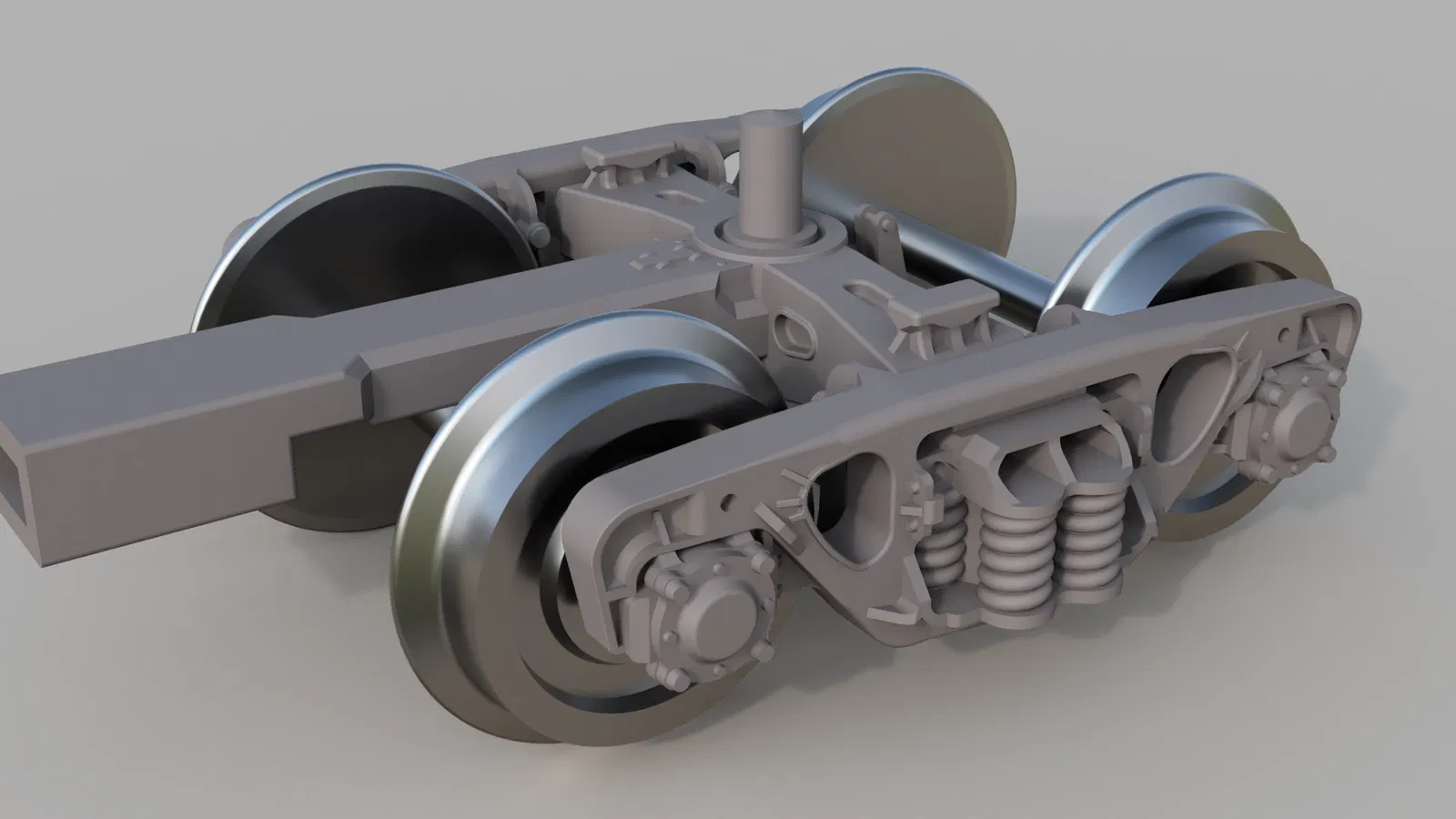

Đây là mẫu bogie tàu hỏa series 18-100 độ chi tiết cao, tối ưu cho máy in resin, được dùng rất phổ biến trên các toa hàng ở USSR/Nga/CIS. Bản tối ưu cho FDM có thể xem tại đây.

Cập nhật 2025.12.28: Giờ đã có tuỳ chọn coupler dài 21.1mm và 24.5mm. Trước đây chỉ có bản 24.5mm nhưng lại bị ghi nhầm là 21mm.

Đây là lần lặp (iteration) thứ ba của mẫu bogie mình làm. Bản đầu tiên thiết kế theo hướng cho máy in FDM, nên phải hy sinh một phần chi tiết để dễ in. Bản thứ hai nhắm tới máy in resin nên mức độ chi tiết cao hơn nhiều.

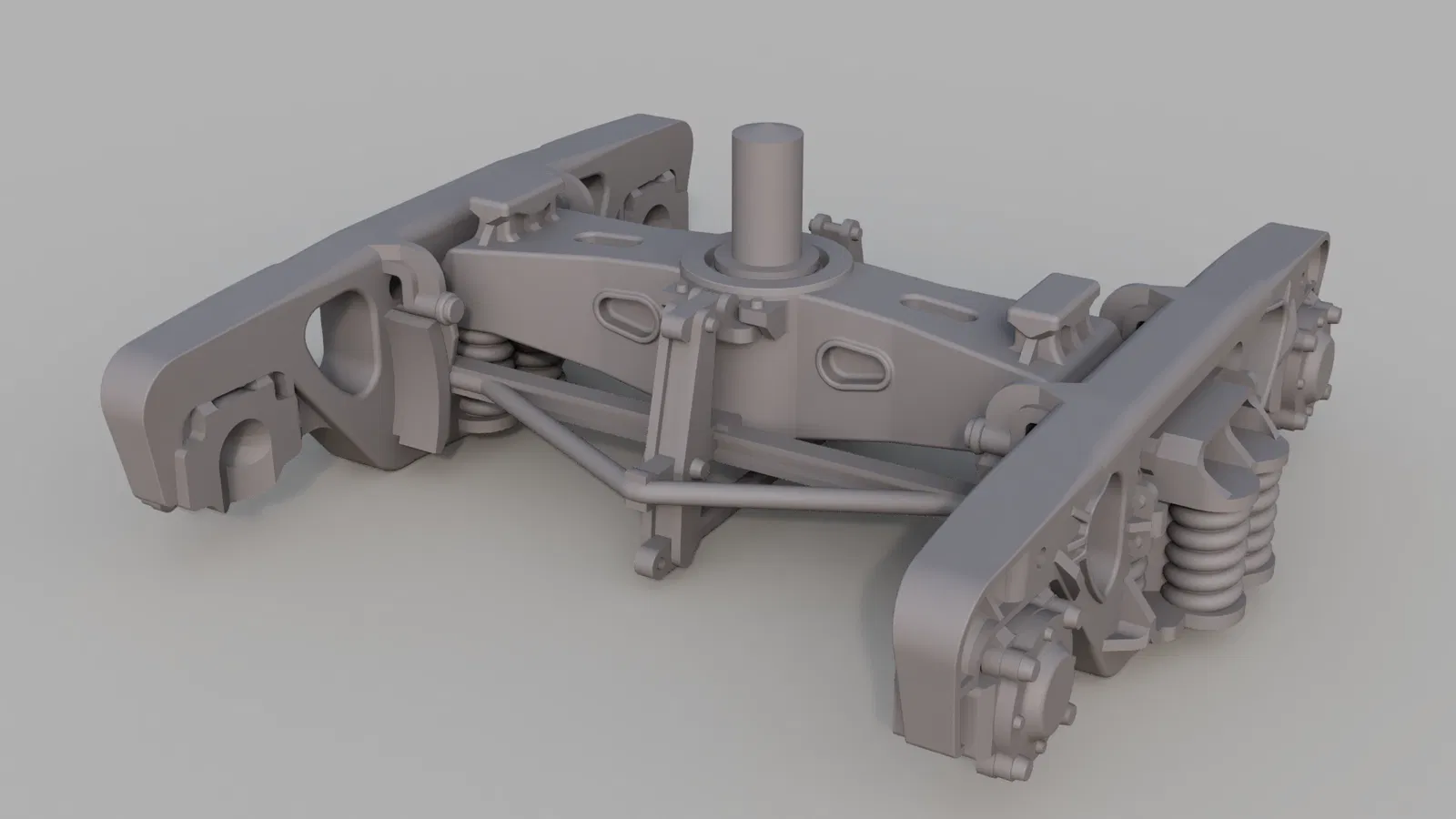

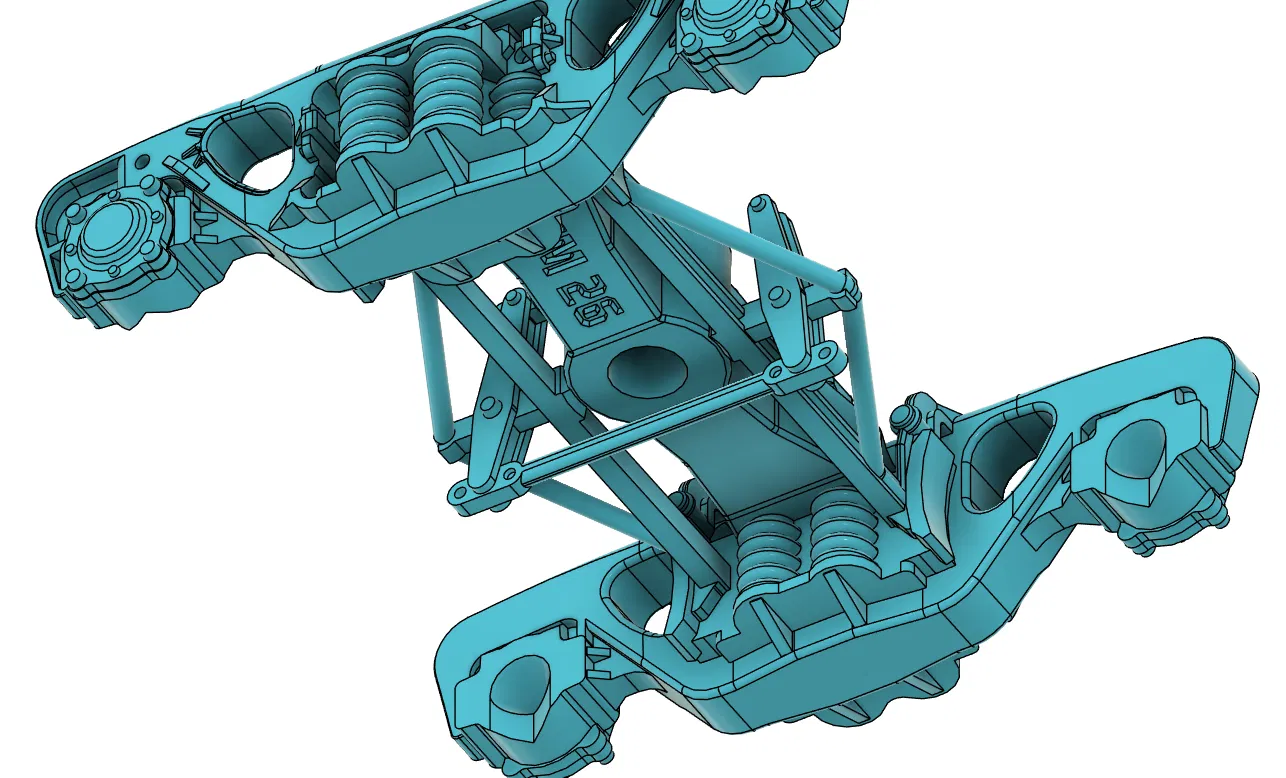

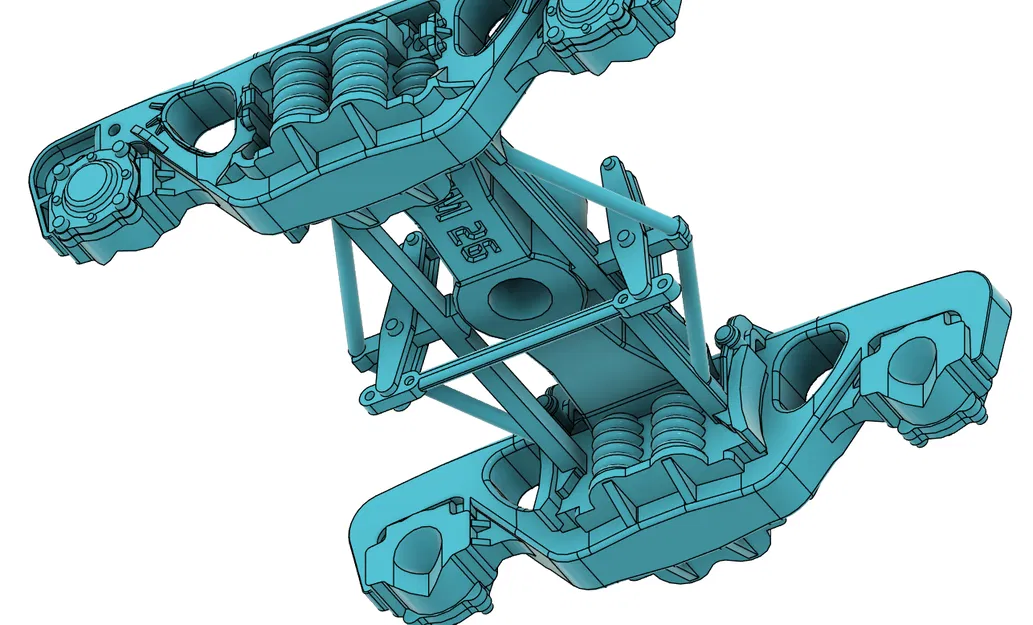

Bản mới nhất còn “đẩy” chi tiết lên thêm nữa: đây là phiên bản chi tiết nhất từ trước tới nay, và đã có đầy đủ brake levers và rods được dựng hoàn chỉnh, kèm thêm các chi tiết của hệ thống phanh, giúp tổng thể nhìn thực tế và đúng hơn.

Một thay đổi lớn nữa là hệ thống gắn (attachment) được thiết kế lại. Ở các bản trước, bogie cần được siết bằng vít M2, hoặc có thể dùng vít gỗ tự ren nhỏ. Tuy nhiên, vì lỗ bắt vít giờ bị các brake rods mới thêm che mất, nên cách gắn đã được làm lại hoàn toàn.

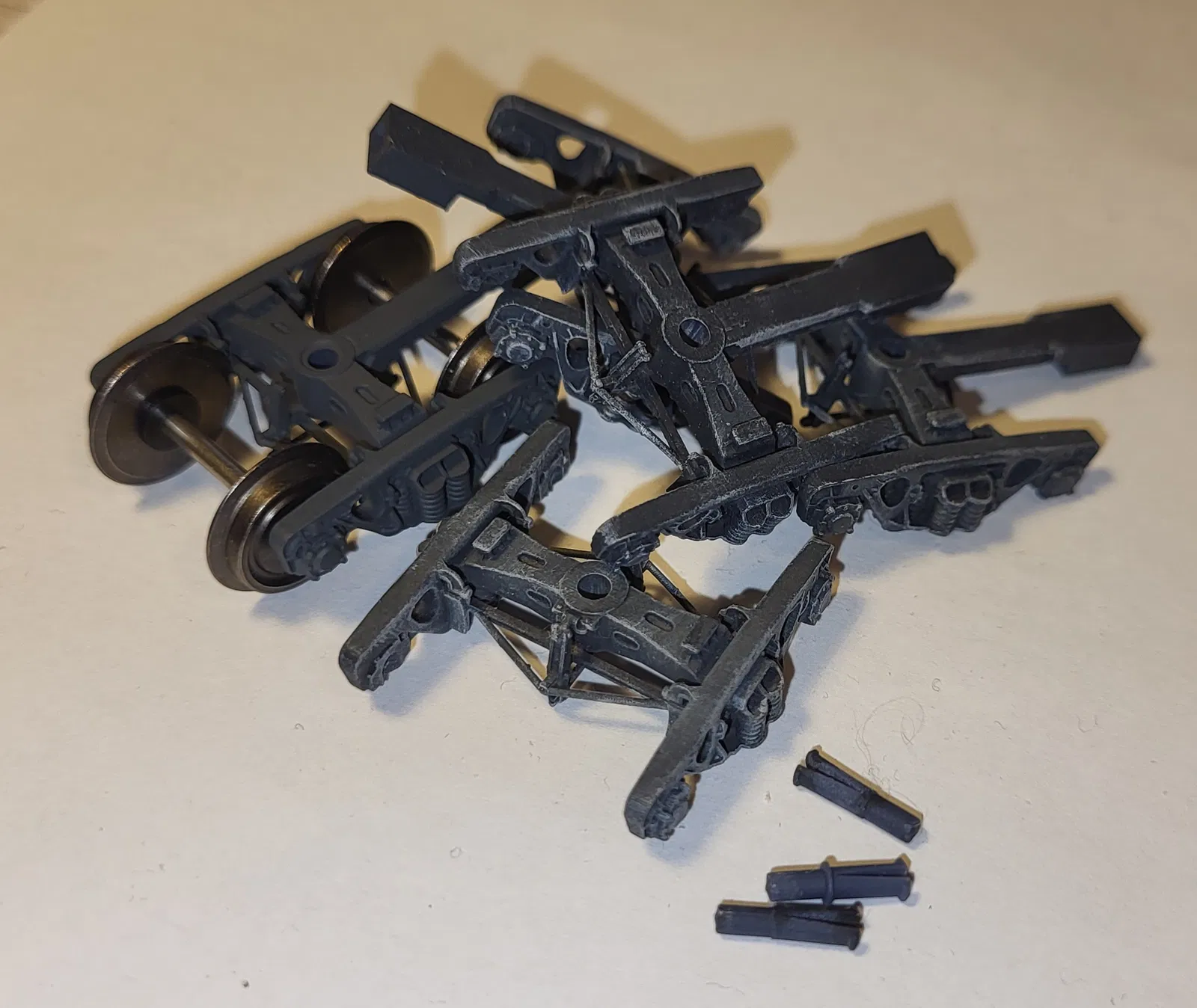

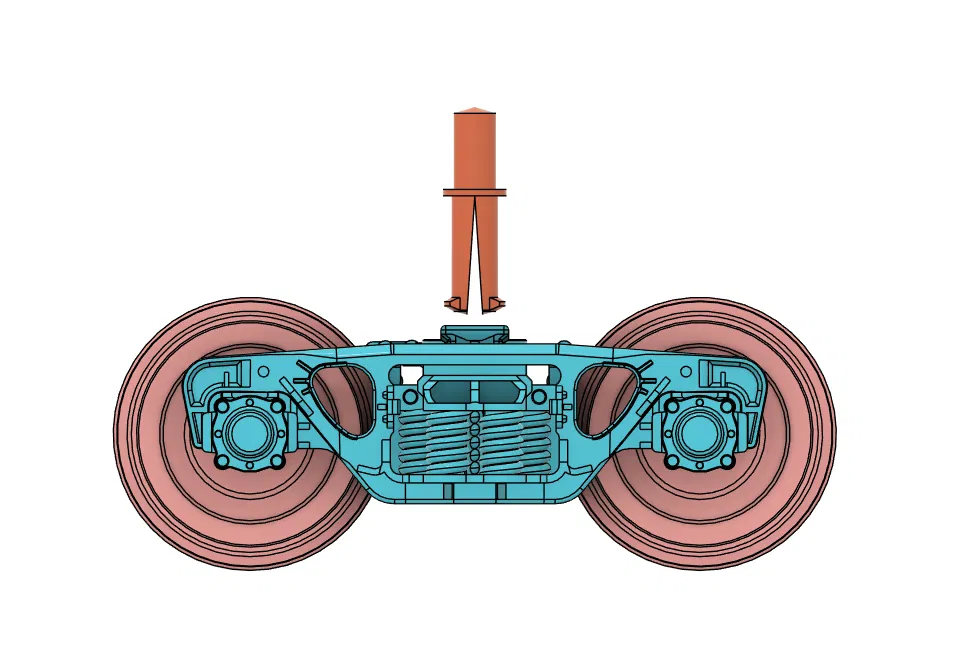

Thiết kế cập nhật dùng một trục kẹp (printed clipping axle). Trục này có thể dán keo thẳng vào đáy toa, hoặc chỉ giữ bằng ma sát tuỳ theo bạn thích kiểu nào. Sau đó bogie sẽ bấm “snap” vào trục, tạo mối nối gọn, chắc, và lắp ráp rất nhanh mà không cần vít. Khi cần tháo bogie khỏi toa, chỉ việc bóp các ngàm kẹp của trục và đẩy nó ra.

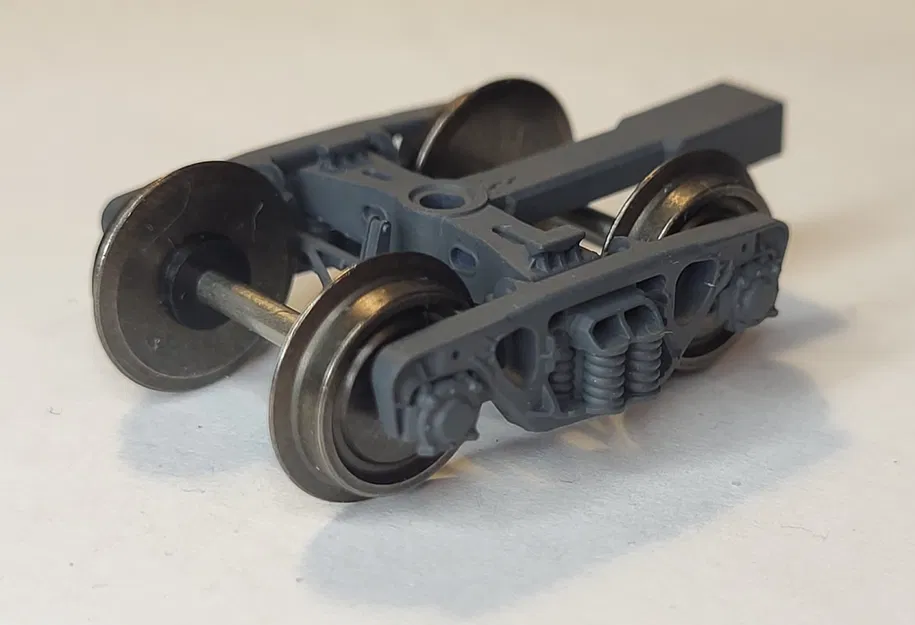

Chiều cao từ mặt ray lên tới đỉnh bogie là 9.8mm khi dùng wheelsets 10.7mm (tương đương 36" ngoài đời), ví dụ như bộ này trên aliexpress. Ổ gắn wheelsets theo chuẩn NEM 314 (Carriage Wheelset for Tip Bearings). Mẫu này KHÔNG bao gồm wheelsets! Mình khuyên nên dùng wheelsets kim loại làm sẵn để lăn mượt hơn; nhưng nếu bạn thật sự muốn thì vẫn có thể in 3D wheelsets, ví dụ file bánh xe có thể tìm tại đây.

Có tổng cộng 3x2 biến thể của mẫu:

• có pocket theo chuẩn NEM 362 để gắn couplings

  • dài 21.1mm, phù hợp cho các toa như platform 13-401, tank 15-1443 và dumpcar 31-638

  • dài 24.5mm, phù hợp cho các toa như gondola 12-1592.

• không có couplings. Đây là bản nhìn thực tế hơn để trưng bày (stand display) hoặc dành cho các toa dùng kiểu ngàm coupler phong cách Mỹ (american-style) đặt bên trong thân toa.

Mỗi biến thể đều có tuỳ chọn brace support để giữ đúng hình học sau khi in. Mình từng gặp tình trạng resin làm hai đầu bogie bị “banh” ra ngoài, nên mình thêm cái brace này. Giờ mình luôn in kèm nó.

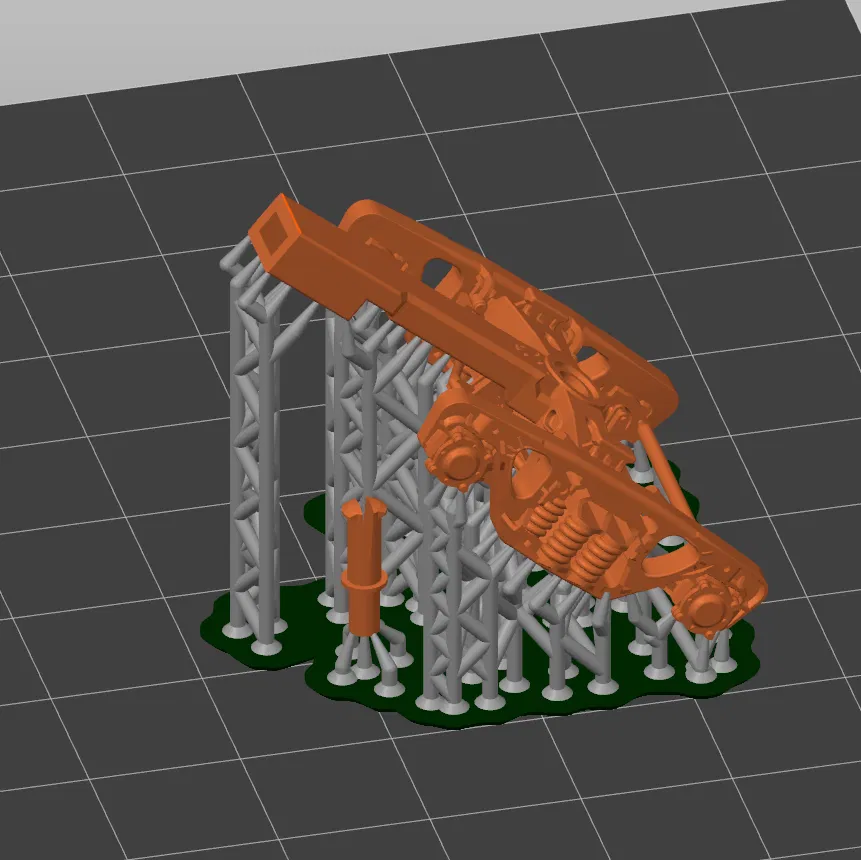

Mình in mẫu theo góc nghiêng khoảng 30 độ, với phần coupler hướng lên trên (xem hình).
