Bogie tàu 18-100 tỉ lệ H0 bản HD (cho resin)

Một phiên bản Mk3 mới hơn, chi tiết hơn đã được phát hành ở đây:

Cập nhật 2023-10-13
Đã thêm biến thể thứ 3 với coupler pocket dài. Chiều dài từ trục bogie tới mặt đầu là 24mm. Mình dùng nó cho mẫu toa gondola.

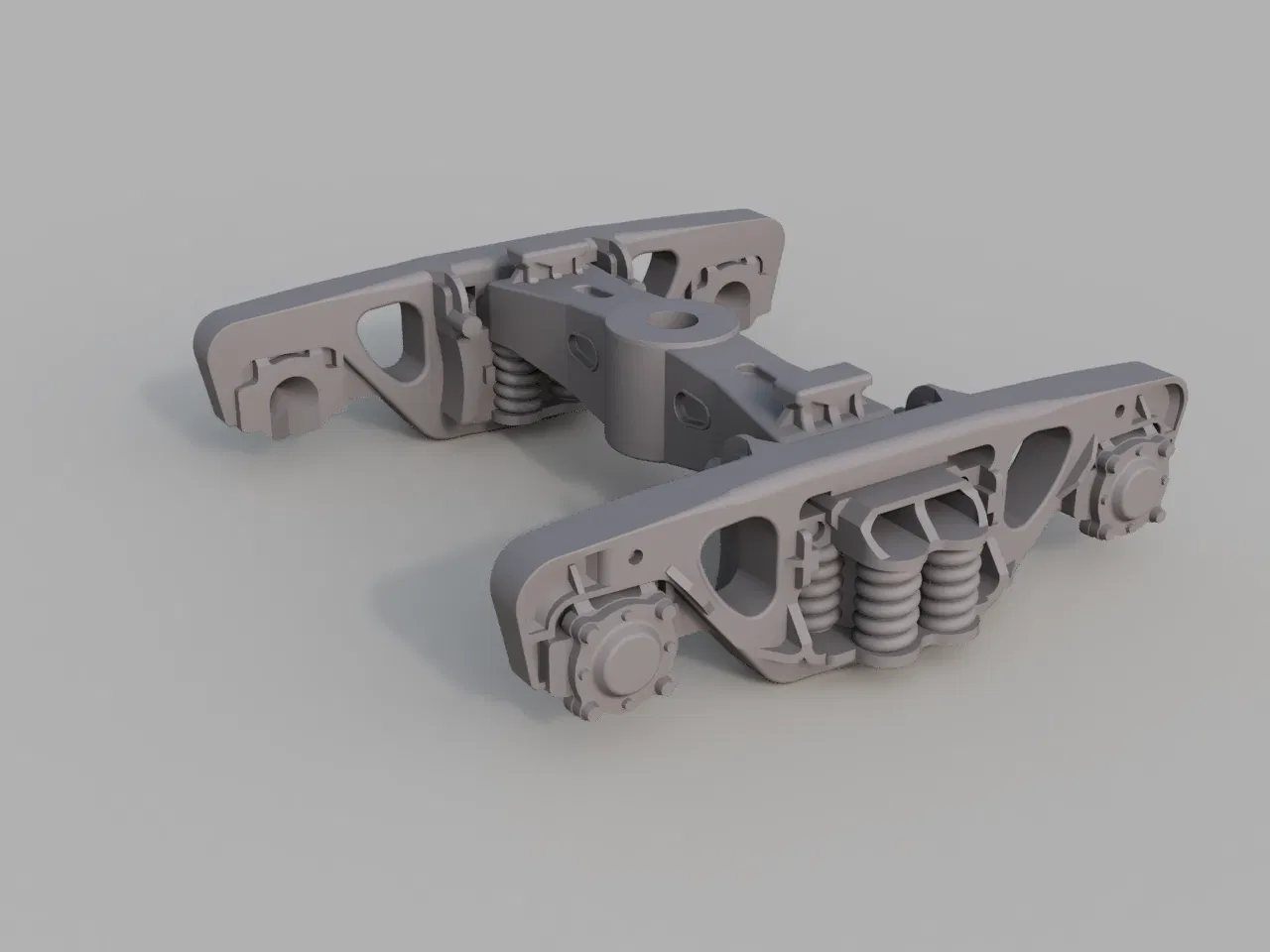

Đây là mẫu bogie tàu hỏa series 18-100 độ chi tiết cao, tối ưu cho máy in resin, được dùng rất phổ biến trên các toa hàng ở Liên Xô/Nga/CIS.

Phiên bản tối ưu cho FDM có thể xem ở đây hoặc ở đây. So với bản FDM, bản này có nhiều chi tiết nhỏ hơn hẳn, cụm bearing holder được làm lại, và chiều cao slider khác (làm đúng theo nguyên mẫu).

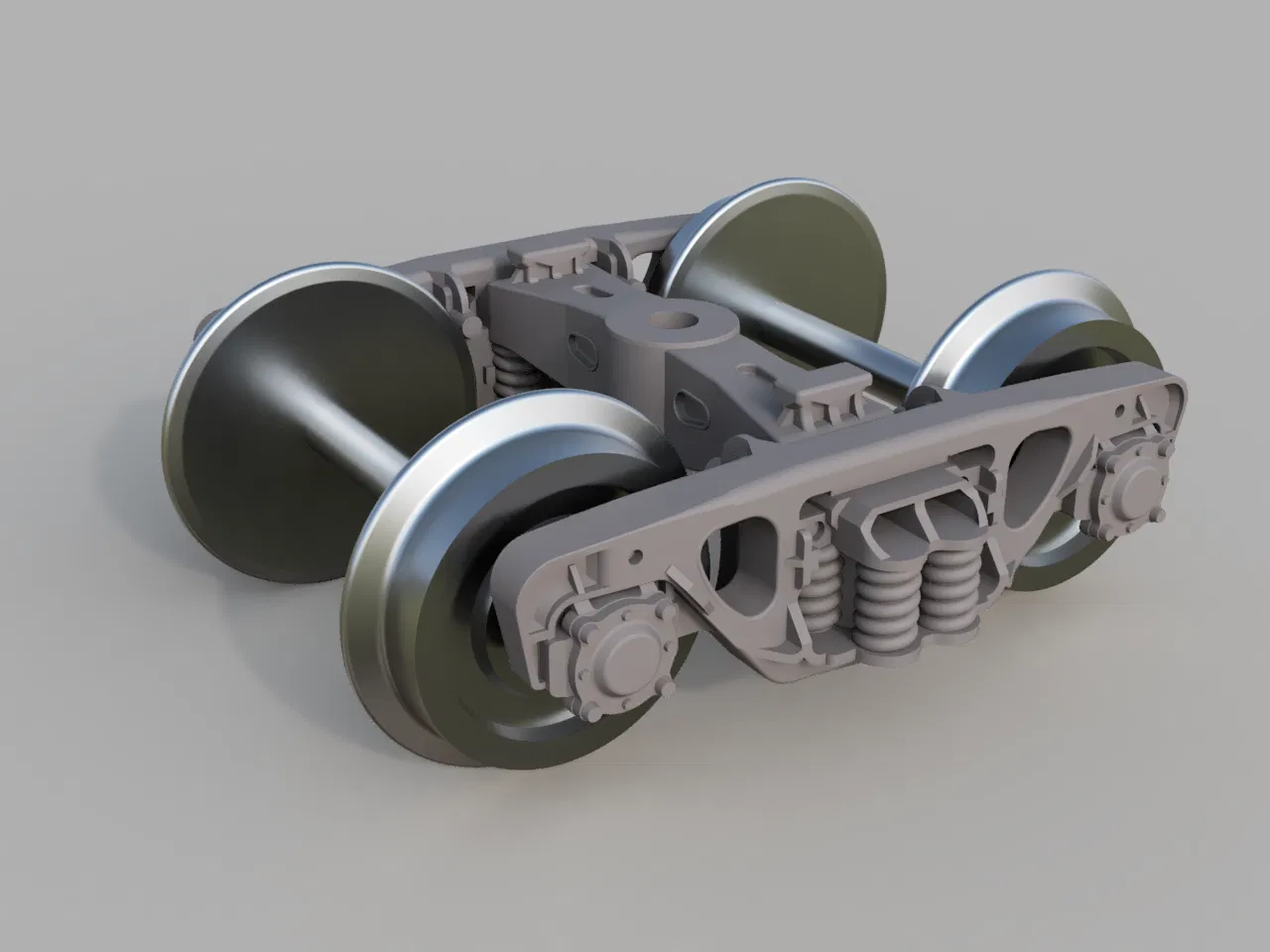

Chiều cao từ mặt ray lên tới đỉnh bogie là 9.8mm khi dùng wheelsets 10.7mm (nguyên mẫu 36"), ví dụ như bộ này trên aliexpress. Ổ gắn wheelsets theo tiêu chuẩn NEM 314 (Carriage Wheelset for Tip Bearings). Mẫu này KHÔNG bao gồm wheelsets! Mình khuyên nên dùng wheelsets kim loại làm sẵn để lăn mượt hơn; còn nếu bạn thật sự muốn thì vẫn có thể 3D print wheelsets, ví dụ phần bánh xe có thể lấy ở đây.

Lỗ trung tâm dùng cho vít tự ren 2mm hoặc vít kim loại M2; cũng có thể khoan rộng ra để dùng vít lớn hơn.

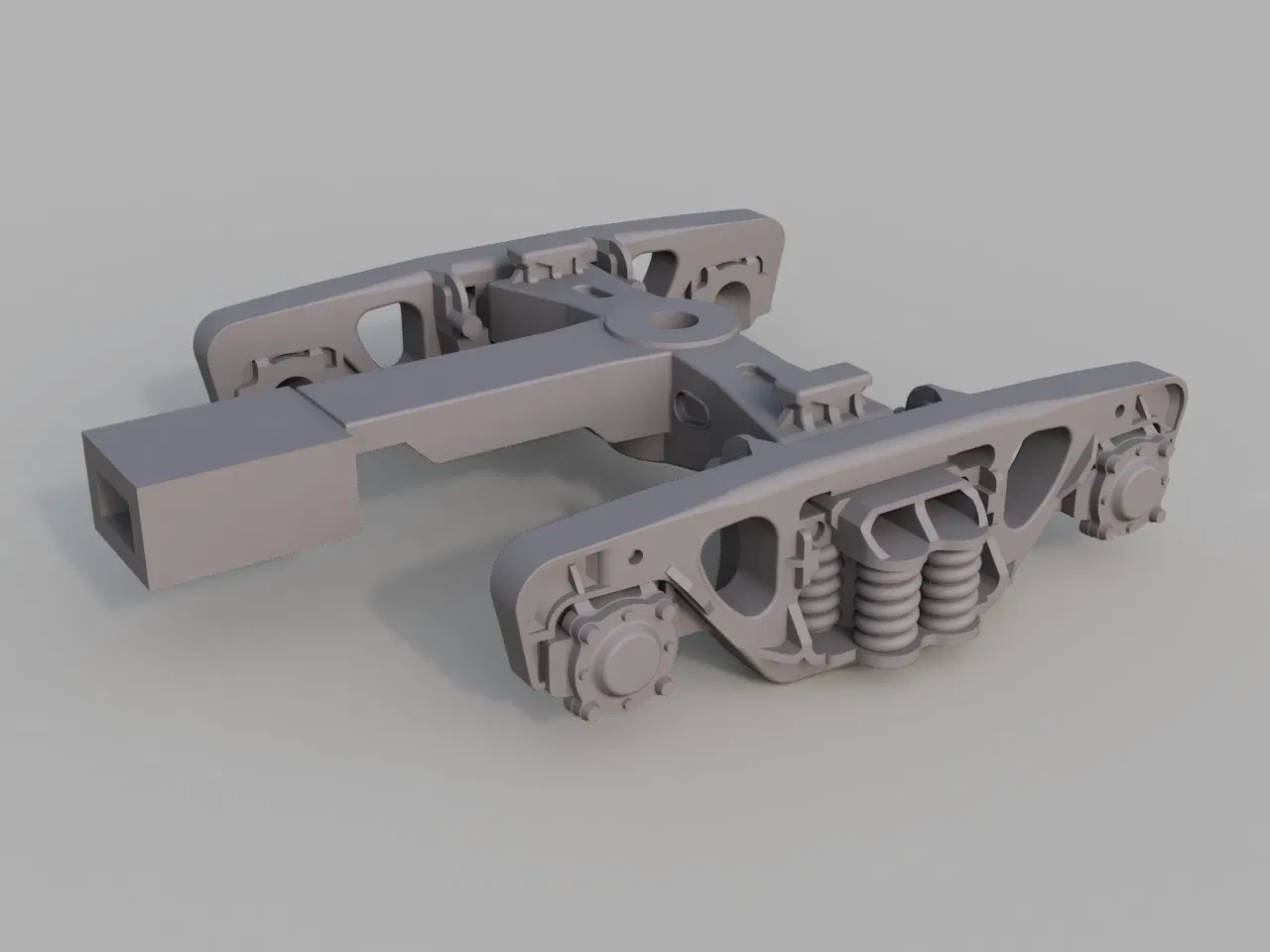

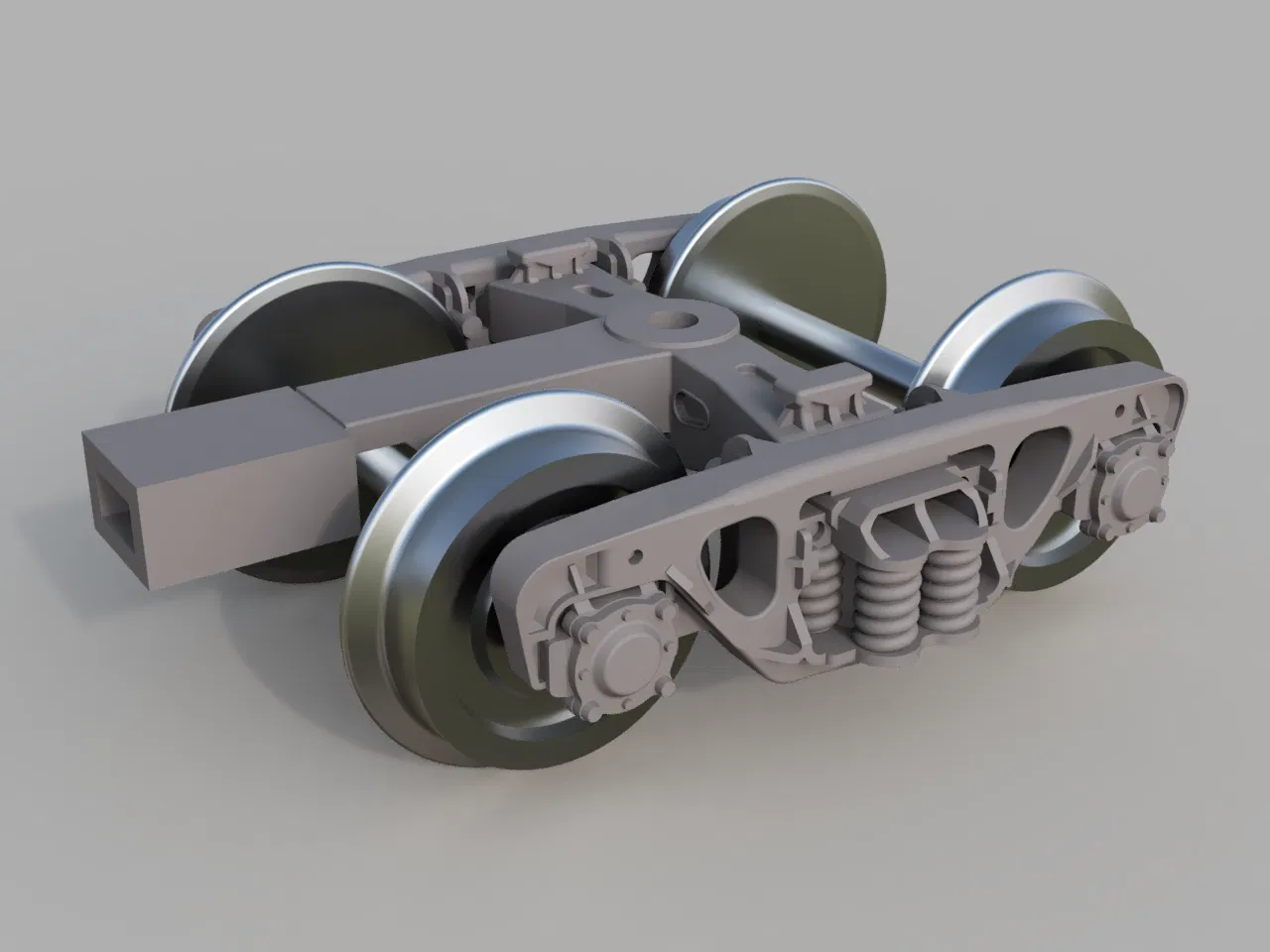

Có 2 phiên bản của mẫu — có NEM 362 pocket cho khớp nối (couplings) và phiên bản không có.

Kích thước chi tiết nhỏ nhất là 0.3mm (một vài trường hợp hiếm là 0.2mm)

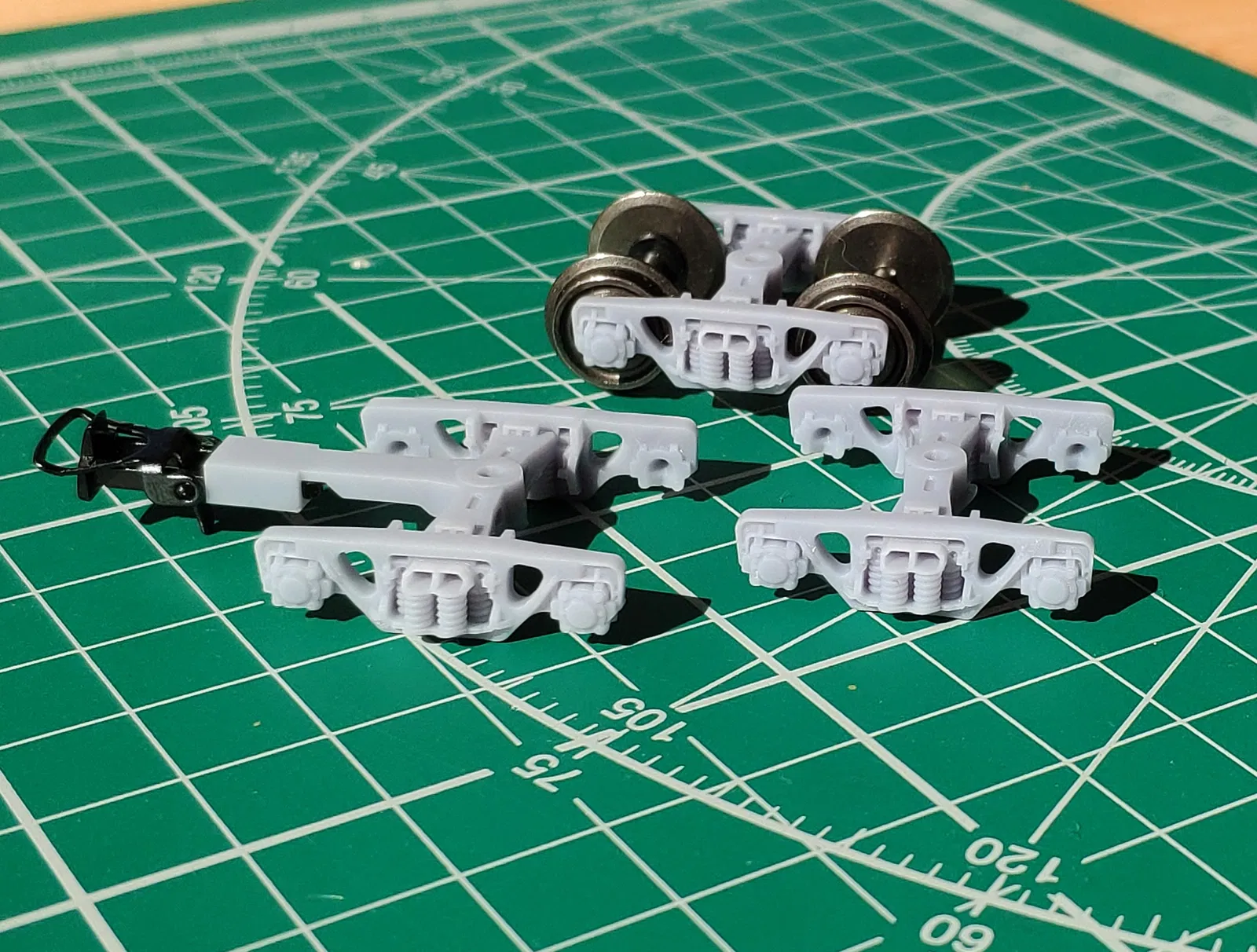

Hình ảnh chụp là thiết kế hơi cũ hơn; bản hiện tại khác ở mức độ chi tiết của hệ phanh.

Rất nhiều hình của bogie thật có thể xem trên forum scaletrainsclub.com:
ở đây và [ở đây](https://scaletrainsclub.com/board/viewtopic.php?t=3204).
