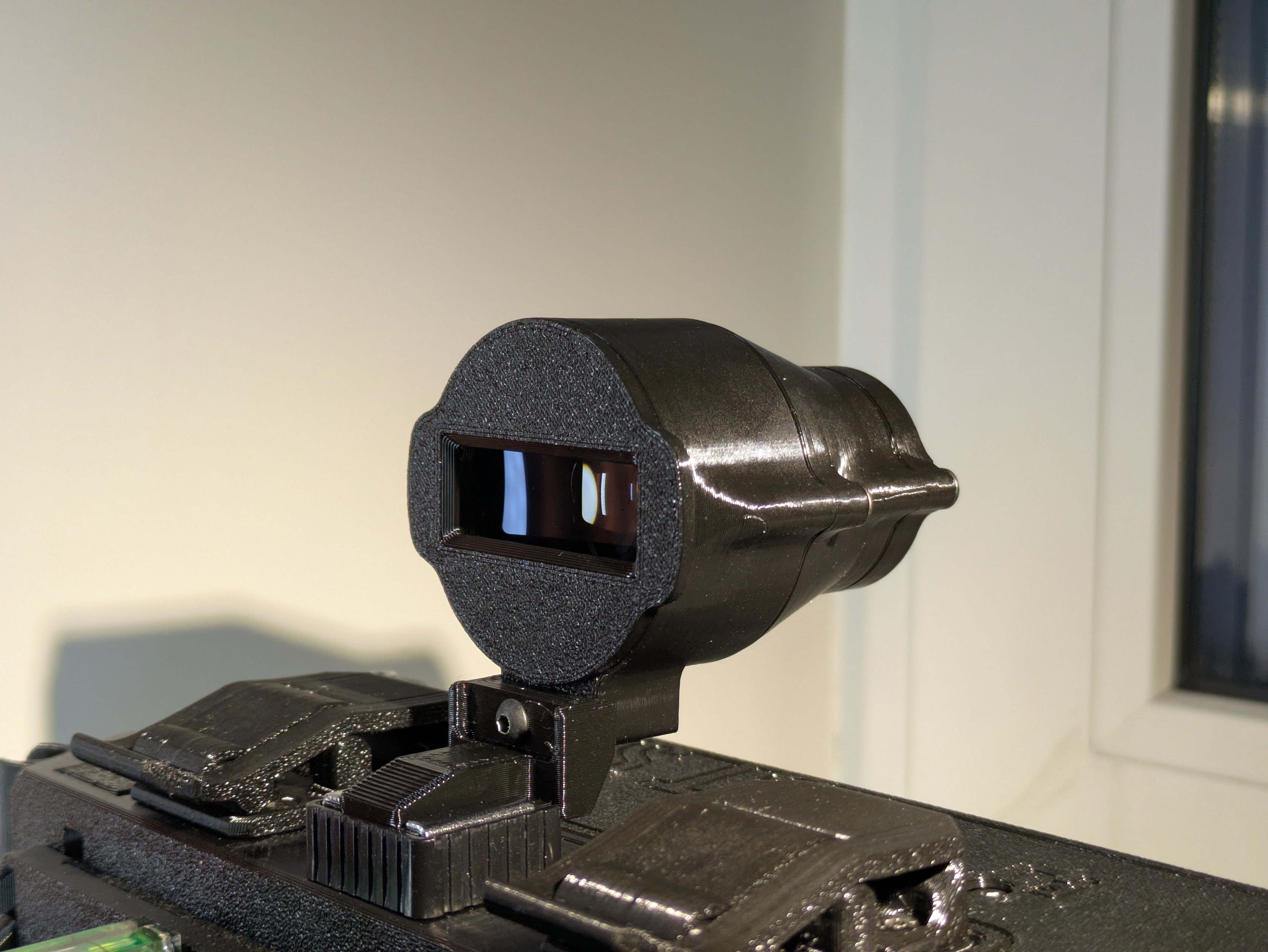

Viewfinder góc rộng Universal V2 (FOV lớn, hình nhỏ hơn)

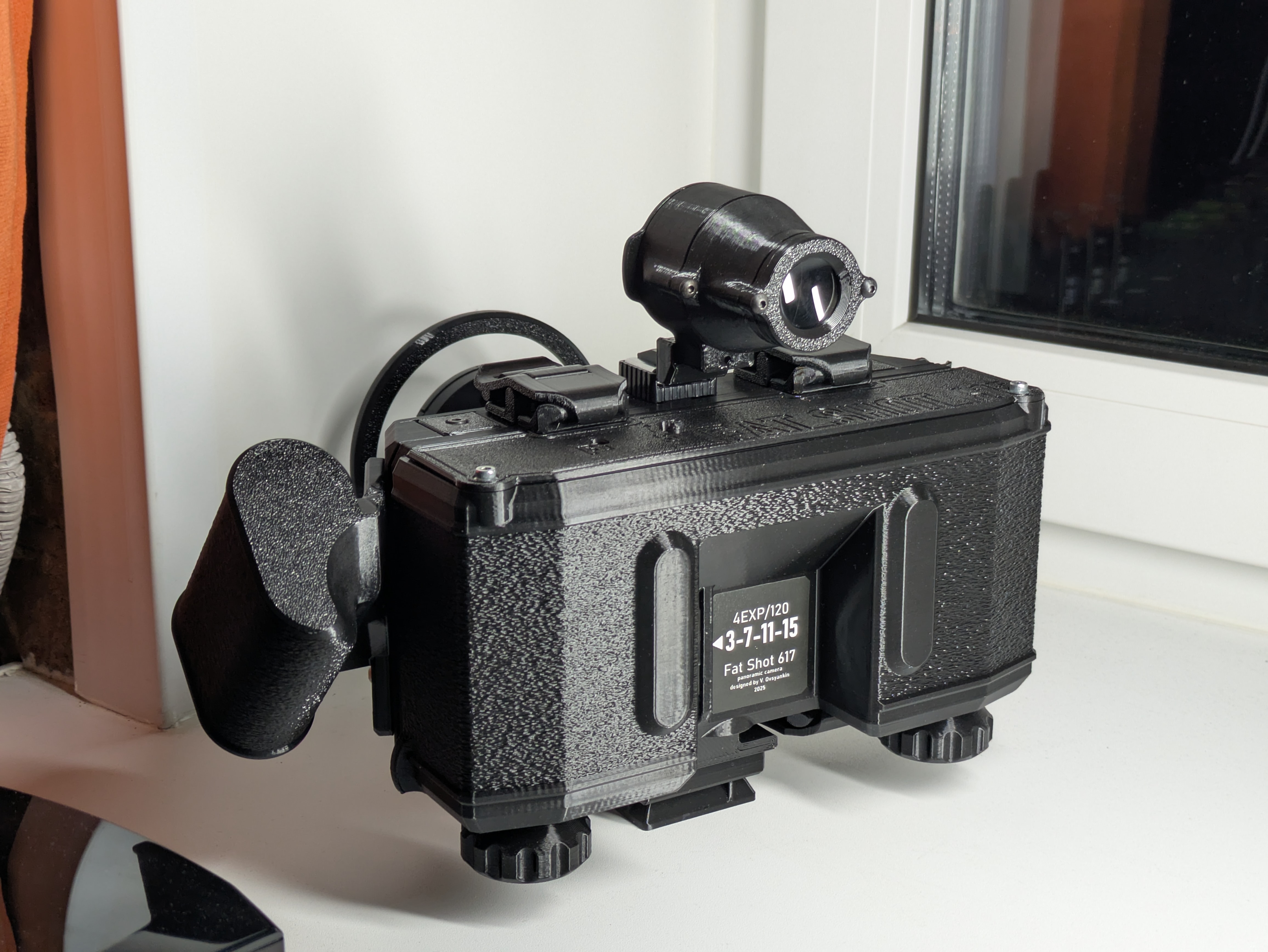

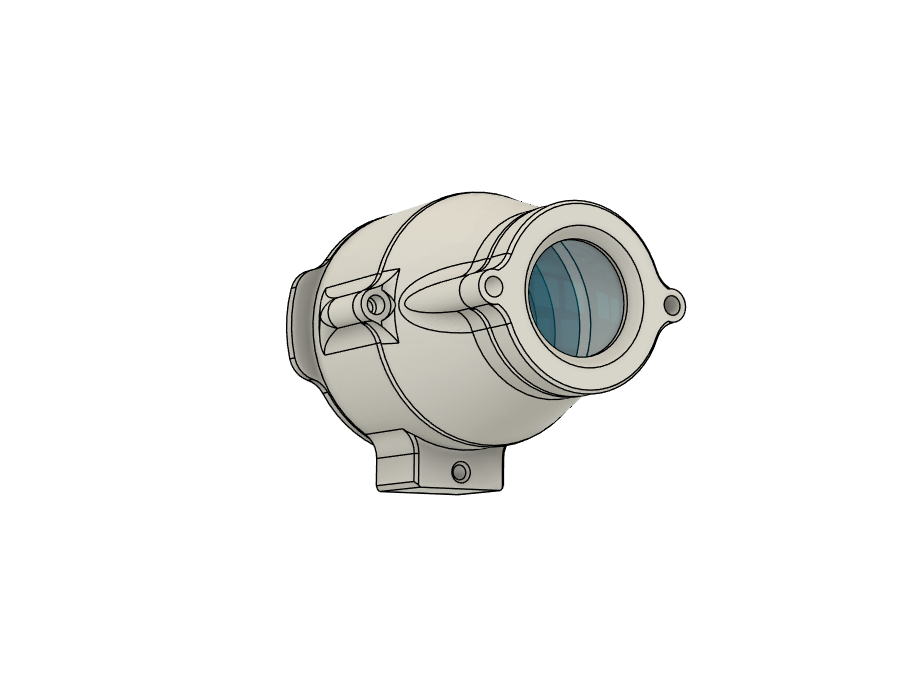

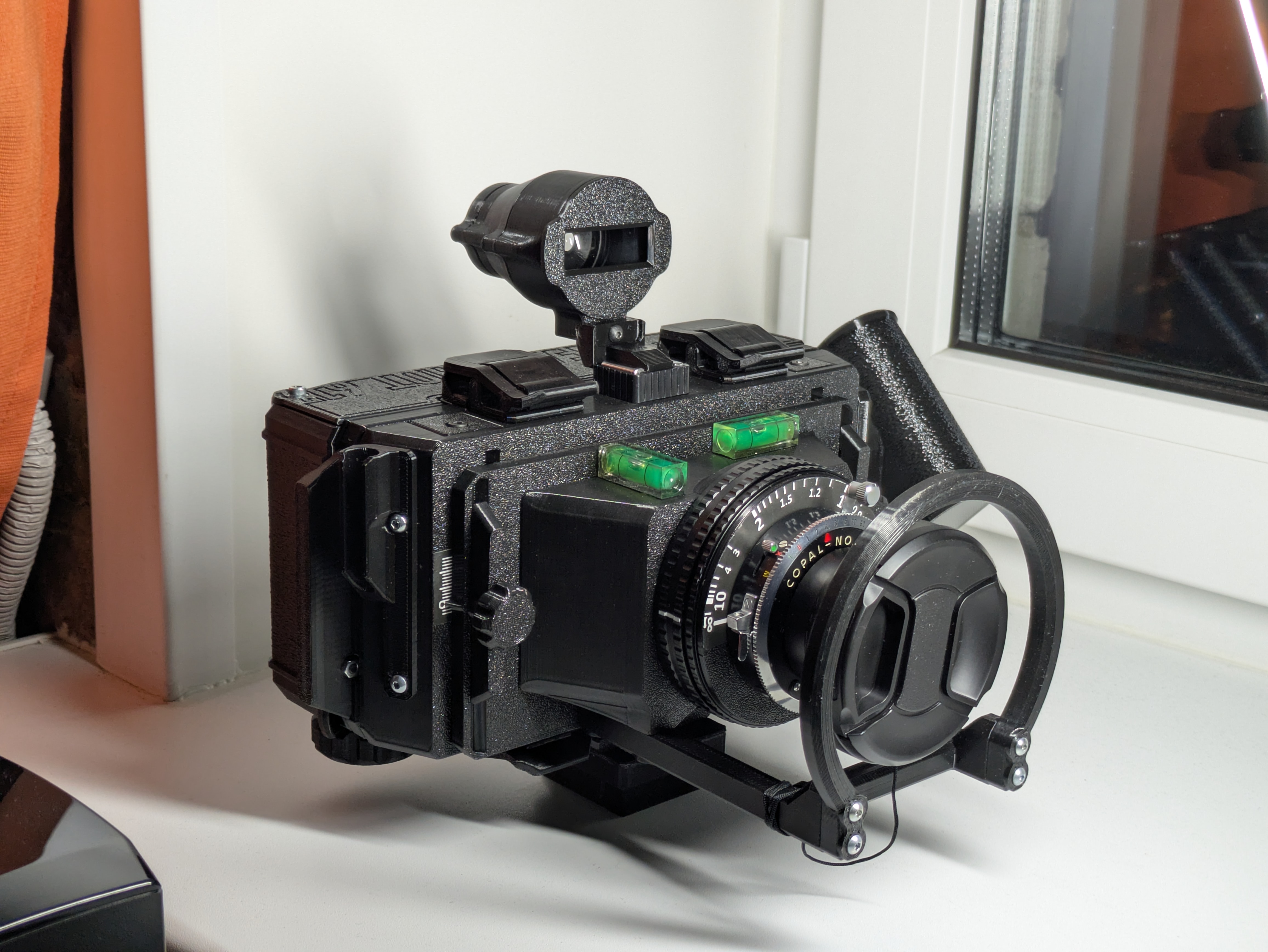

Một lần thử nữa để thiết kế một wide angle viewfinder rẻ, dễ làm cho Fat Shot 617 - Medium format 6x17 modular panoramic film camera, dùng các linh kiện phổ biến, dễ kiếm. Tổng thể kém gọn hơn (dài hơn nhưng bớt bè ngang và hơi nặng hơn) nhưng dùng tiện hơn rất nhiều so với mình làm ngay trước đó. Vẫn dùng loại "wide angle 0.45x smartphone lens" làm nguồn thấu kính, nhưng lần này cần tới hai cái.

Features

• Dễ kiếm thấu kính glass (kính) cho chất lượng thực sự rất ổn, hình ảnh sắc và rõ.

• Thiết kế dễ in, dễ lắp. Không có ren in 3D và không cần supports.

• Vị trí thấu kính được chọn để hình ảnh nhìn thấy của vật thể có khoảng cách tới mắt gần như giống với vật thể ngoài đời. Nghĩa là mắt gần như không cần lấy nét lại khi nhìn qua viewfinder. Đây chính là điểm làm cho nó rất thoải mái khi dùng.

• FOV rộng tương ứng khoảng tiêu cự quy đổi 20 mm.

• Kích thước hình ảnh khoảng 23 độ theo chiều ngang (tương đương màn hình 18'' nhìn từ khoảng cách 1 m).

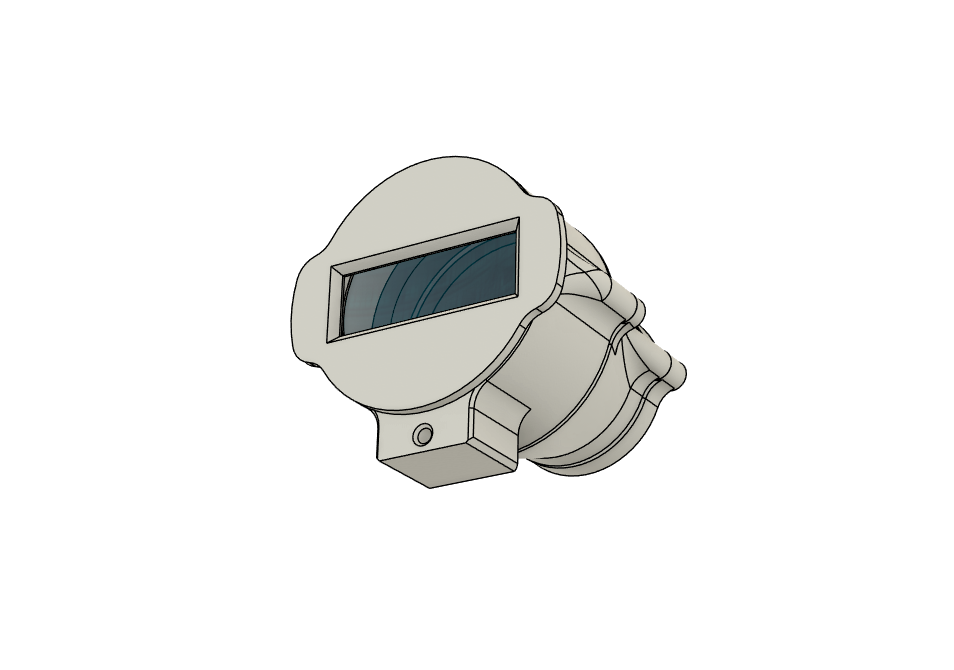

• Mask thay được để dùng với các lens và format khác nhau. Mình đã thêm mask 6x17 cho tiêu cự 90 mm và một bản trống để dễ chỉnh sửa.

• Nhiều lựa chọn kiểu gắn.

Tuy vậy, thiết kế này cũng có vài điểm trừ:

• Nhược điểm chính, dĩ nhiên, là nó khá to (W = 54 mm, H = 53 mm, L = 58 mm, 87 g). Giống phiên bản trước, với medium format, large format hoặc các máy cồng kềnh khác thì không vấn đề gì, nhưng với máy nhỏ hơn thì viewfinder này có thể nhìn hơi “lạc quẻ”.

• Có parallax, nhưng ít thành vấn đề hơn v1 nhờ thân VF dài.

• Méo fish-eye thấy rõ hơn do hình ảnh nhỏ.

Hardware

Để làm bản này bạn sẽ cần:

• Smartphone lens (xem bên dưới) - x2.

• Vít M3x12 - x5. Tốt nhất dùng vít màu đen.

Vậy là hết.

The lens

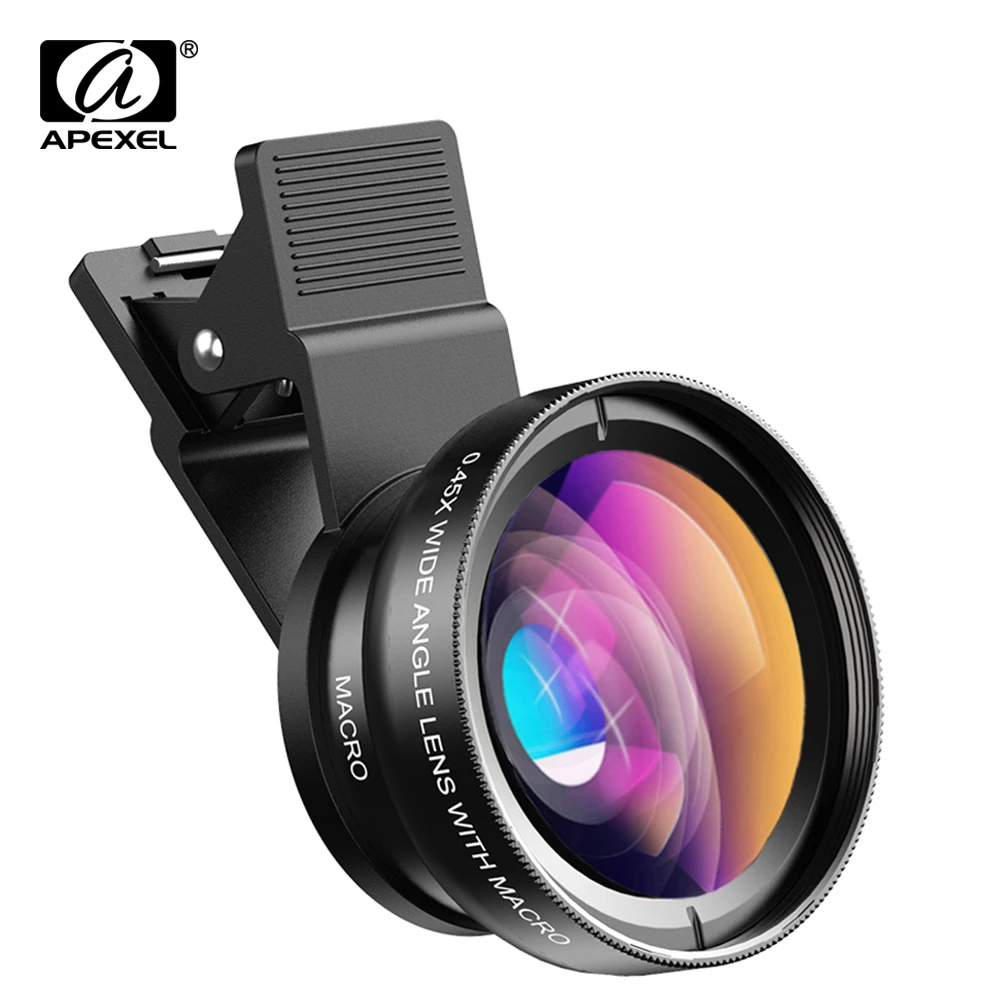

Lens cần cho phần quang học này chủ yếu bán dưới thương hiệu APEXEL (ít nhất theo những gì mình thấy), và hình minh hoạ từ người bán thường trông kiểu như vầy:

Lưu ý là ngoài kia có những bản nhái rẻ hơn nữa dùng thấu kính nhựa, kích thước hơi khác và tháo ra khó hơn chút. Thiết kế này làm cho thấu kính glass. Để mua đúng loại, bạn nên để ý các chi tiết này trong phần review của người dùng:

• Cả thấu kính trước và sau đều được giữ bằng vòng kim loại có ren, có rãnh (notches) nhìn thấy rõ để dùng lens wrench. Bản nhựa dùng vòng nhựa ép (press-fit) không có rãnh.

• Có kèm nắp lens kiểu center-pinch (bóp giữa). Bản nhựa có nắp chụp kiểu push-on cho cả trước và sau.

• Phía trước có ren M49x0.75 để gắn filter, chi tiết này không có trên bản nhựa.

Đây là hình dạng của bản đúng với thấu kính glass:

Và đây là khi tháo rời hoàn toàn:

Assembly

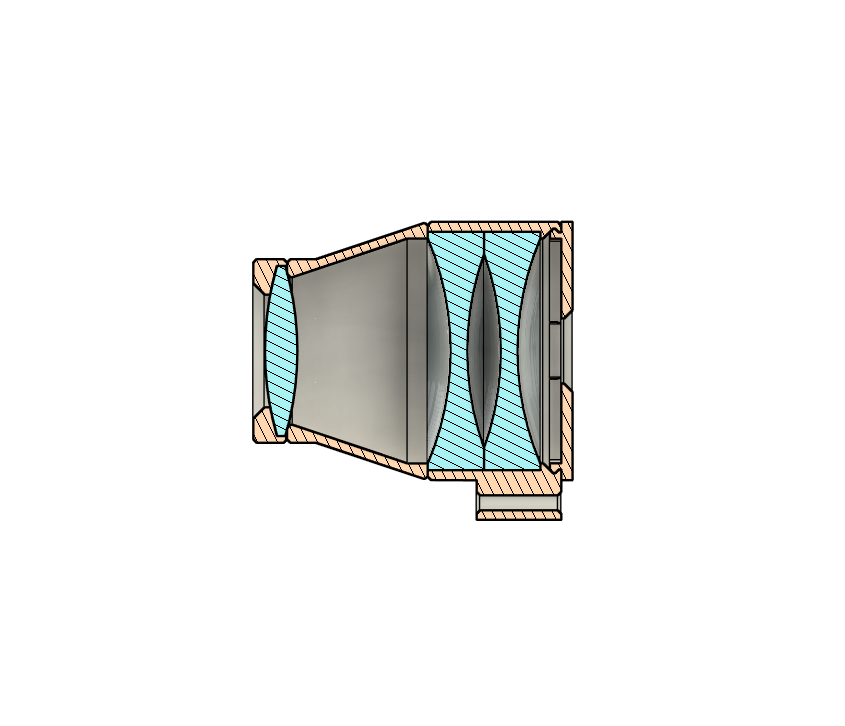

Cần 3 thấu kính lấy từ 2 cái lens này: 1 thấu kính lồi (phần trước) và 2 thấu kính lõm (phần sau).

In mỗi loại 1 chi tiết và lắp theo đúng thứ tự này:

Lưu ý thấu kính lõm có một mặt phẳng ở một bên. Hai mặt phẳng này phải hướng vào nhau. Đặt cả hai vào bên trong phần đuôi (rear part) của thân.

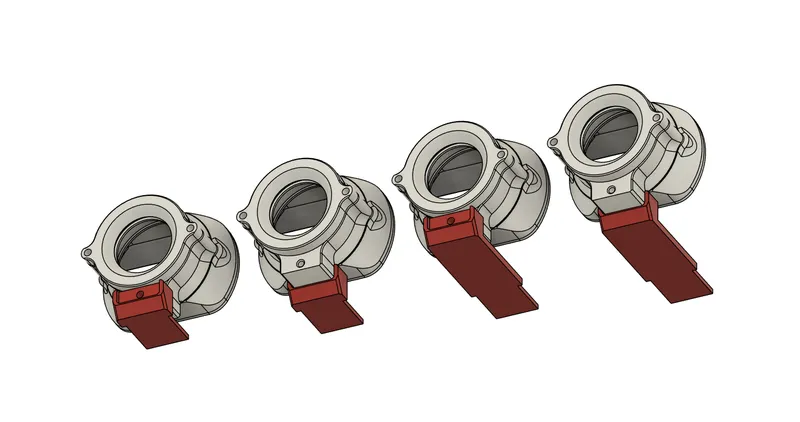

Có hai biến thể của shoe mount adapter và cả hai đều có thể bắt vít theo hai hướng: gắn ở phía trước hoặc phía sau. Tổng cộng bạn có bốn lựa chọn, mỗi bước đúng 20 mm. Đây là hình từ phiên bản đầu của viewfinder này. Cùng một giải pháp gắn đang được dùng ở đây:

Nhưng vì thân nó dài như vậy nên mình không nghĩ adapter dài sẽ cần tới. Với Fat Shot 617 thì nên dùng lựa chọn 1 hoặc 2 (adapter ngắn).

Mask là loại snap-on.
