Holder Gridfinity cho bộ Aircraft Rivet Sets

Đây là một nhóm holder Gridfinity mình làm cho các bộ set dùng với súng bắn rive (pneumatic rivet gun) của mình. Phần lớn mấy bộ này mình mua hàng surplus, nên không có part number hay link để liệt kê kèm theo. Có thể sẽ vừa hoặc không vừa với bộ rivet set của bạn.

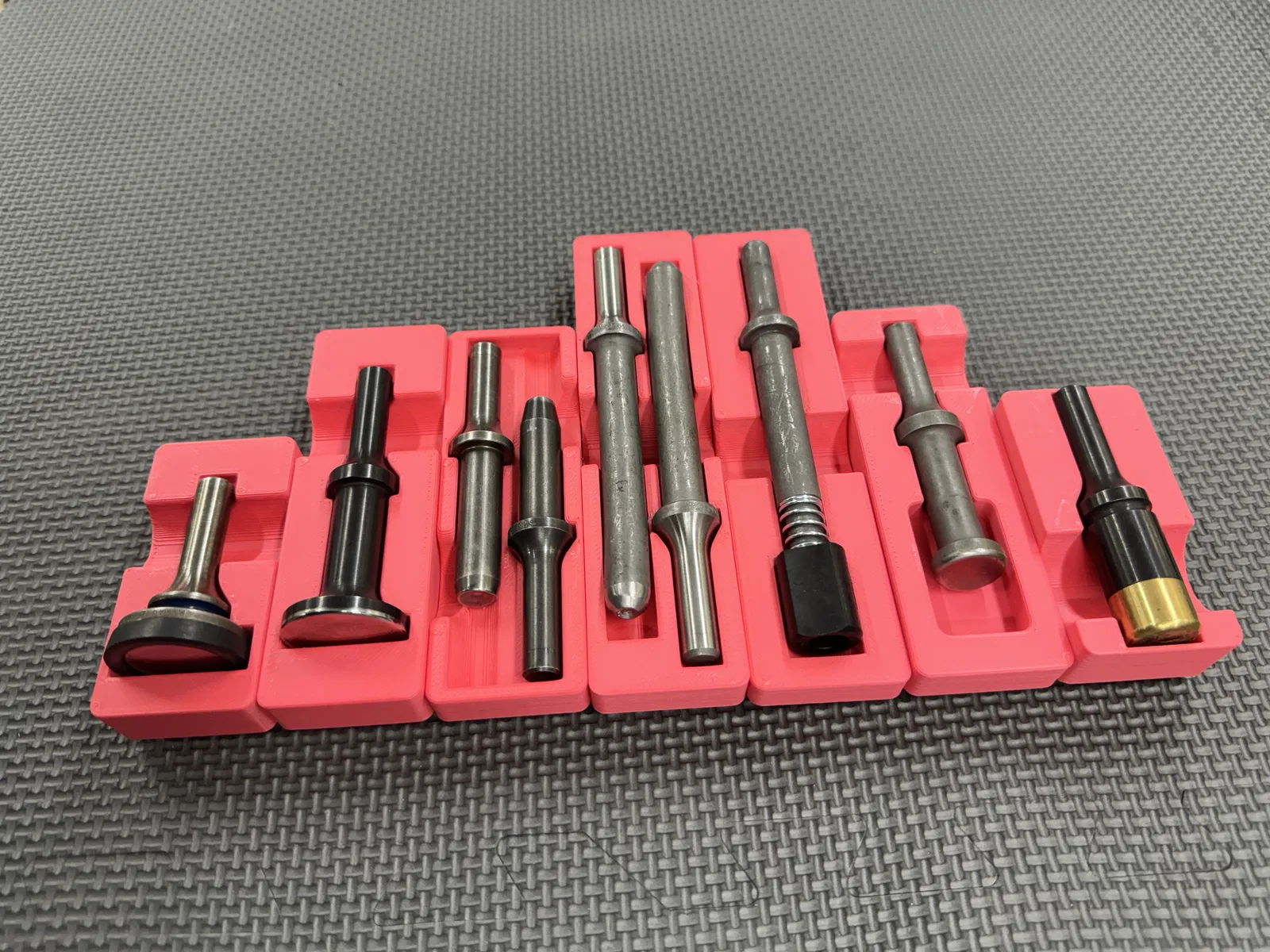

Từ trái qua phải:

1. Một flush set cơ bản có đệm cao su, mua hàng surplus.

2. Một extended flush set, dài 3.5". Cũng là hàng surplus.

3. Cái này vừa cho một cặp set dùng cho dome head rivet. Ban đầu mình làm cho loại set tiêu chuẩn 3.5", nhưng khay 1x2 ô sẽ không đủ dài, nên mình làm thành 1x3 ô và nó sẽ giữ được set dài khoảng 4.5". Mình không nghĩ họ có làm set dài cỡ đó, nhưng cái nào dài tới mức đó thì chắc sẽ vừa.

4. Giữ một cặp set dài 5.5". Mình đang để loại offset (angled) set trong đó—chắc cũng là đồ surplus vì mình không nhớ là có mua.

5. Giữ một “back riveting” set, dùng để đóng trực tiếp phần shop head của rive, với một tấm phẳng tỳ lên phần manufactured flush head. Không chắc mình lấy ở đâu; có thể là cái này?

6. Offset flush set dài 3.5".

7. Punch bằng đồng (brass) đường kính 3/4" cho rivet gun. Bạn chắc không dùng cái này để bắn rive; nó để đóng fastener, v.v. Cái này mình mua mới từ Yard Store, nhưng giờ họ bán loại punch brass đường kính 1" dưới cùng part number, nên dù vậy cũng không vừa.

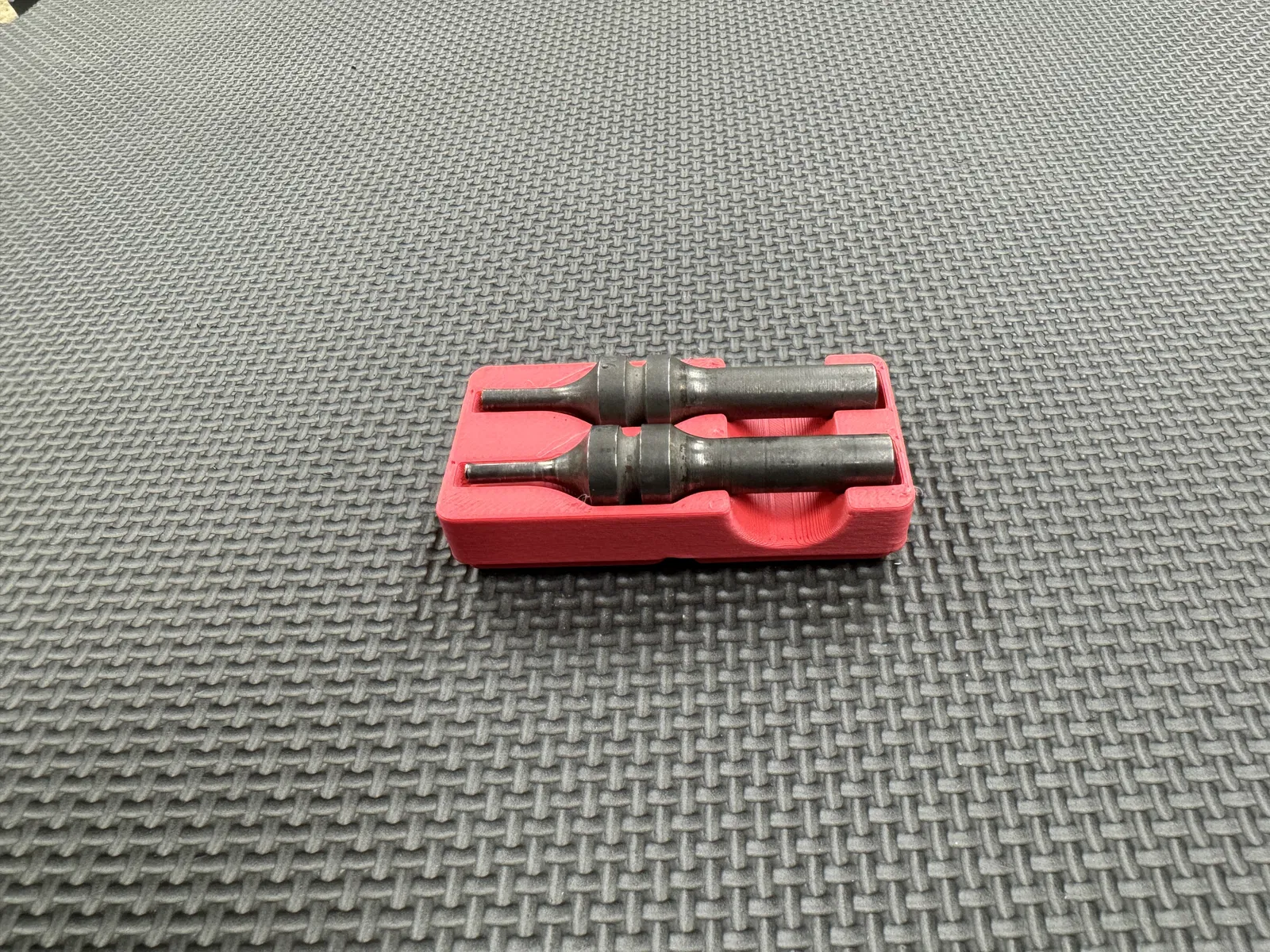

8. [28DEC25] Thêm một holder cho một cặp rivet gun punch. Mấy cây punch này dài khoảng 3".

Bạn có thể để ý là mình không làm khay cho bộ kit tiêu chuẩn 5 món mà ai cũng có... Mình chọn đưa các hõm đó vào trong của mình. Nếu bạn đang tìm holder riêng cho bộ kit 5 món, mình khuyên nên xem thử mẫu của @Bnut157.

Giống các mẫu Gridfinity khác của mình, phần base được chỉnh để nhận nam châm 6x3 theo kiểu press fit, và bề mặt phía trên của lỗ nam châm cũng được chỉnh để slicer bridge qua đúng cách cho ra bề mặt sạch. Với các holder lớn hơn, mình có thêm “mouse ears” dạng sacrificial trong CAD để tăng diện tích bám ở hai đầu, giúp giảm cong vênh/nhấc góc khỏi bed. Sau khi in xong thì cần tháo/bẻ bỏ phần này.

Các mẫu trong hình được in bằng Overture PLA trên máy Bear upgraded Mk3S+, dùng nozzle 0.6mm, layer height 0.3mm.
