Phễu rây lọc (Filter Sieve) cho giấy lọc cà phê mini 4 cup

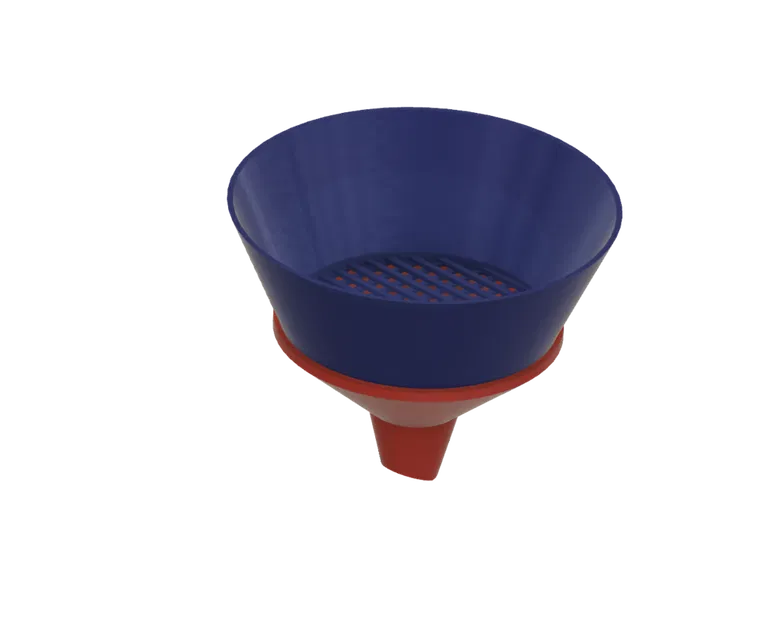

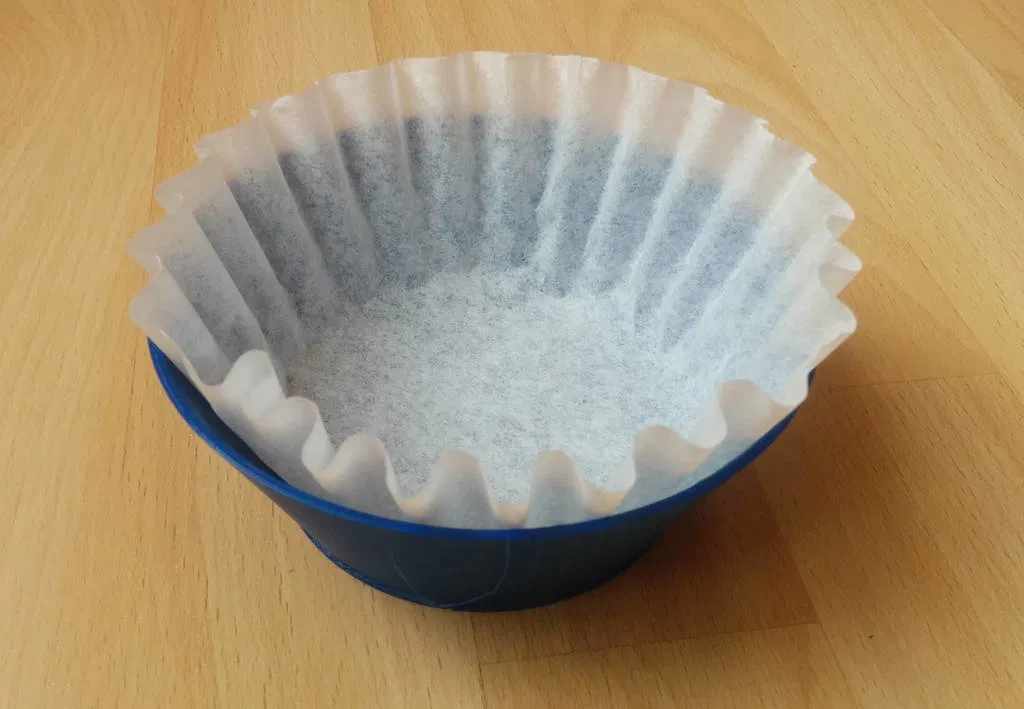

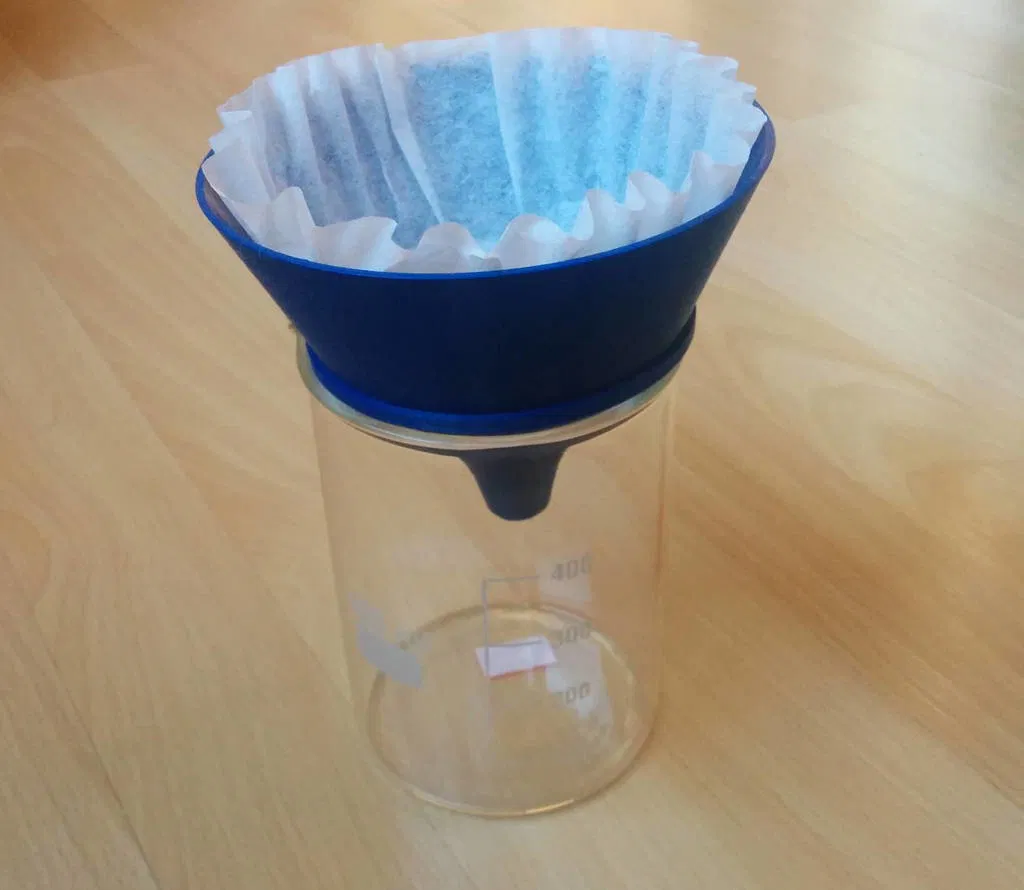

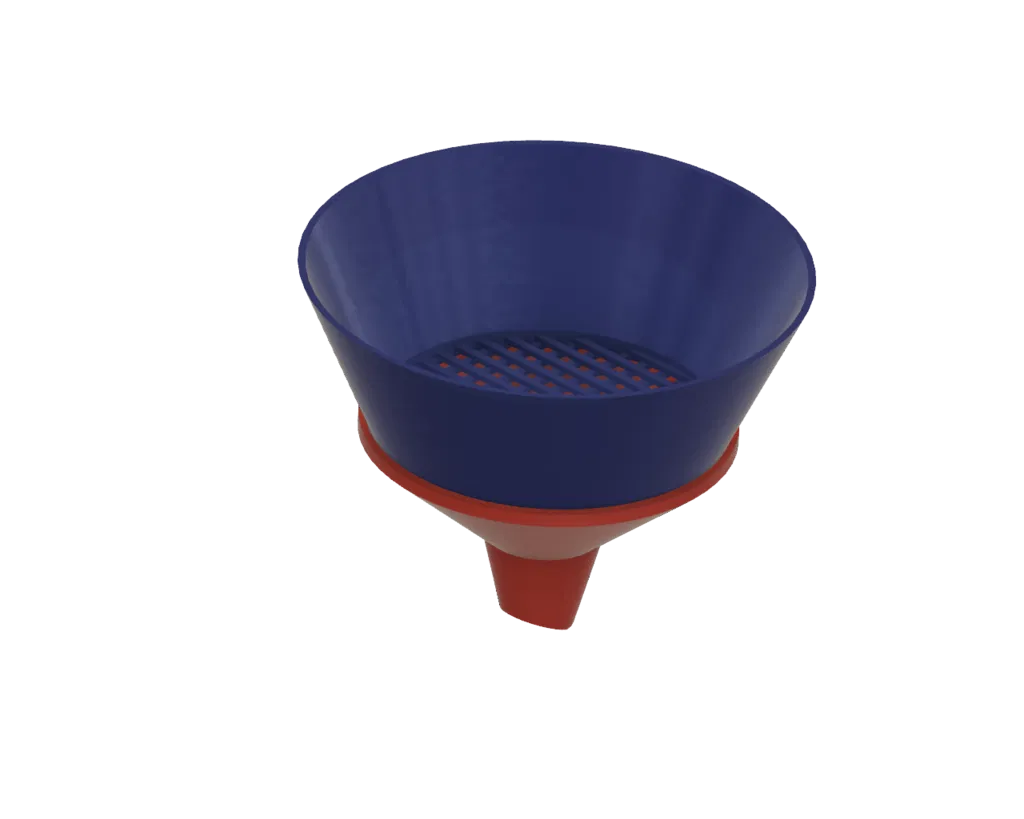

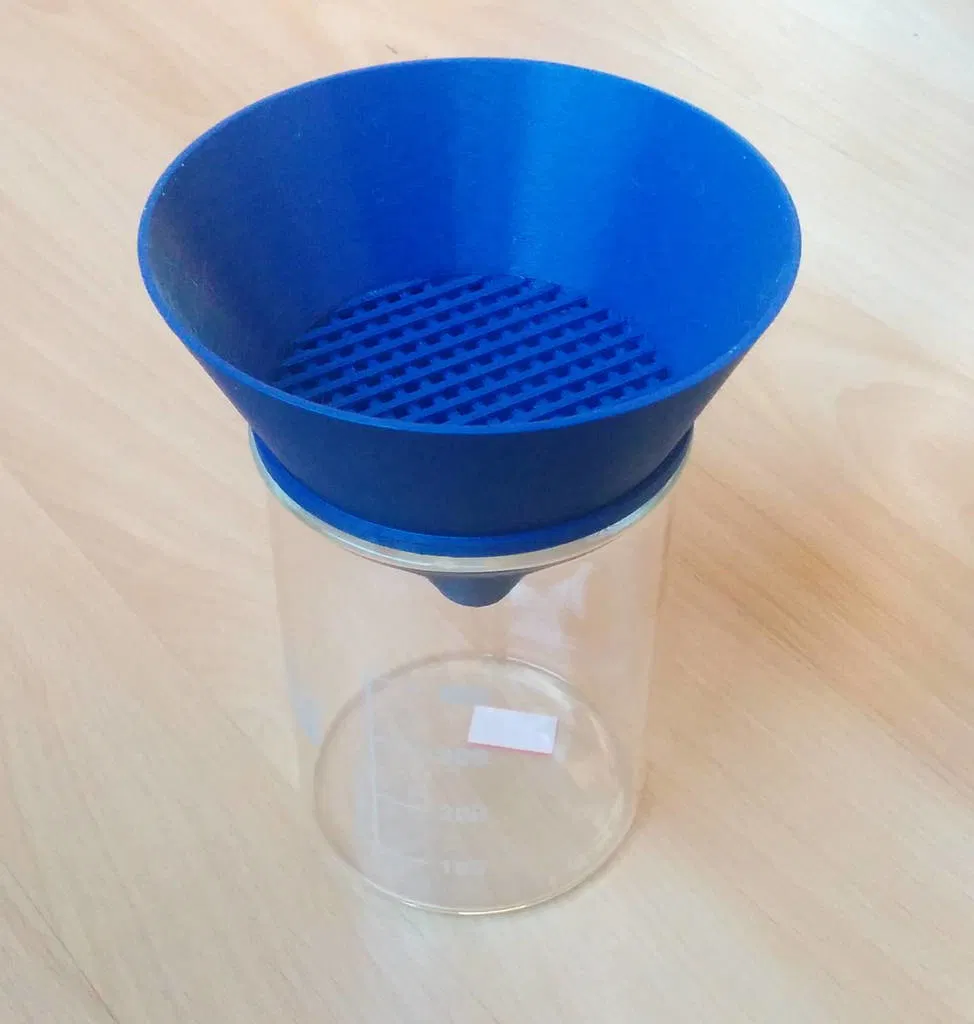

Mẫu này dùng để lọc chất lỏng bằng giấy lọc cà phê mini loại 4 cup. Nói đơn giản thì nó giống một cái rổ giữ giấy lọc cà phê, nhưng có thêm phần đáy gắn kèm với vòi nhỏ để dẫn chất lỏng chảy vào bình tam giác (flask) hoặc beaker nhỏ hơn.

Ngoài ra bạn cũng có thể dùng rổ lọc cà phê, hoặc cái phễu lọc Strainer funnel này của mathgrrl

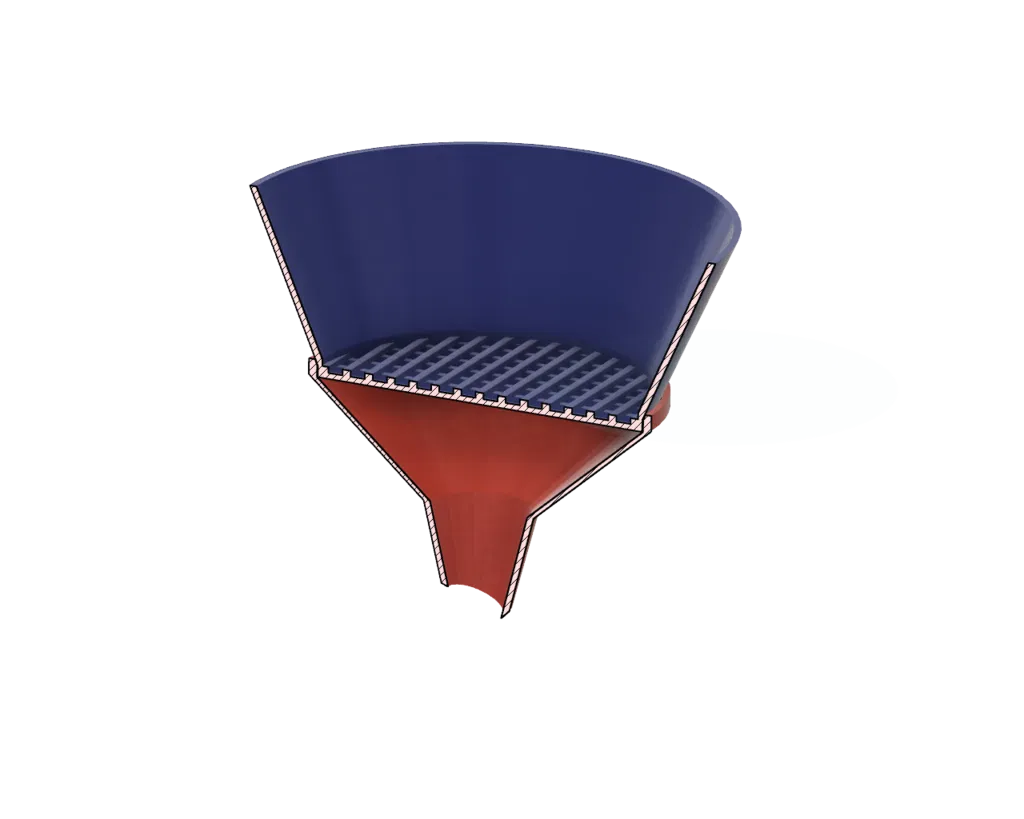

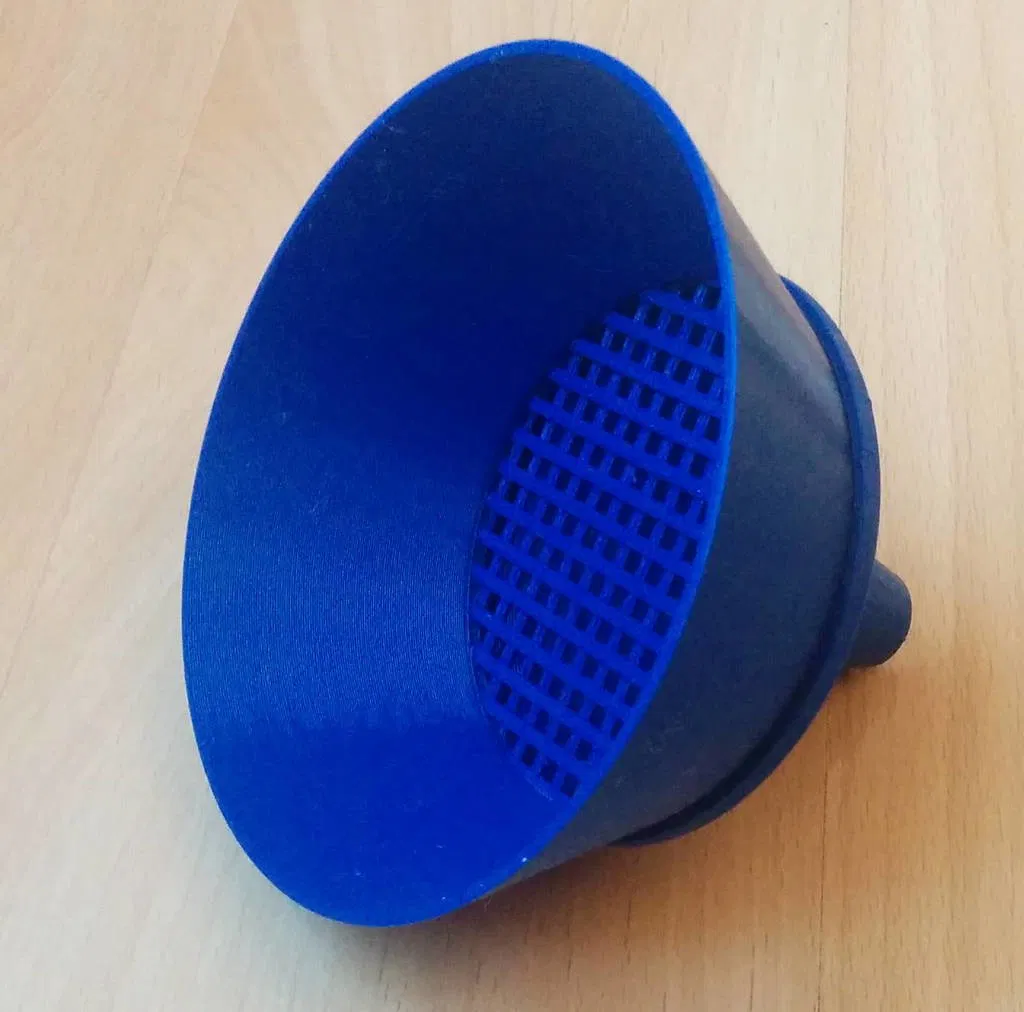

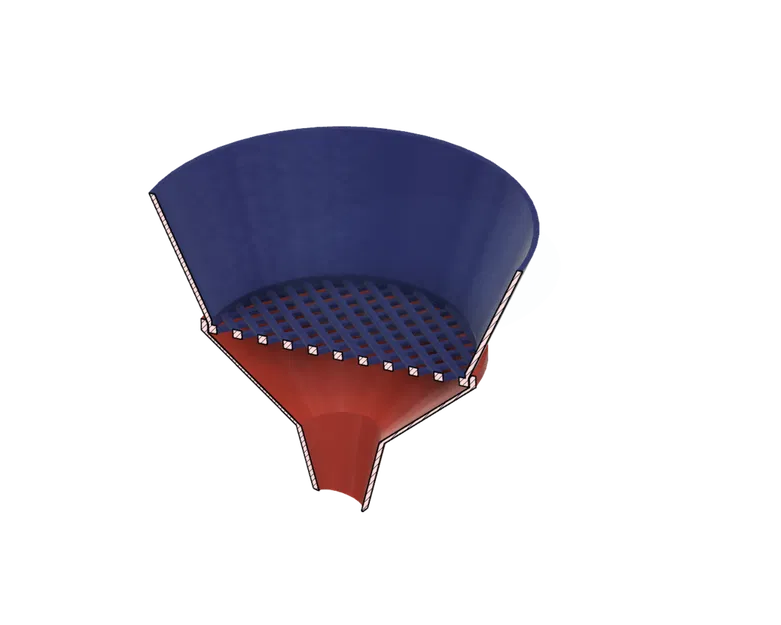

Nó thoát nhanh vì đáy phẳng lớn cho diện tích bề mặt lớn, và vì giấy lọc không cần phải gấp lại. Phần đáy được thiết kế có chủ ý: chỉ có các thanh lưới theo một hướng chạm vào giấy lọc, nhằm giảm diện tích tiếp xúc để tăng lưu lượng chảy qua giấy lọc và hy vọng giảm lượng chất lỏng bị giữ lại.

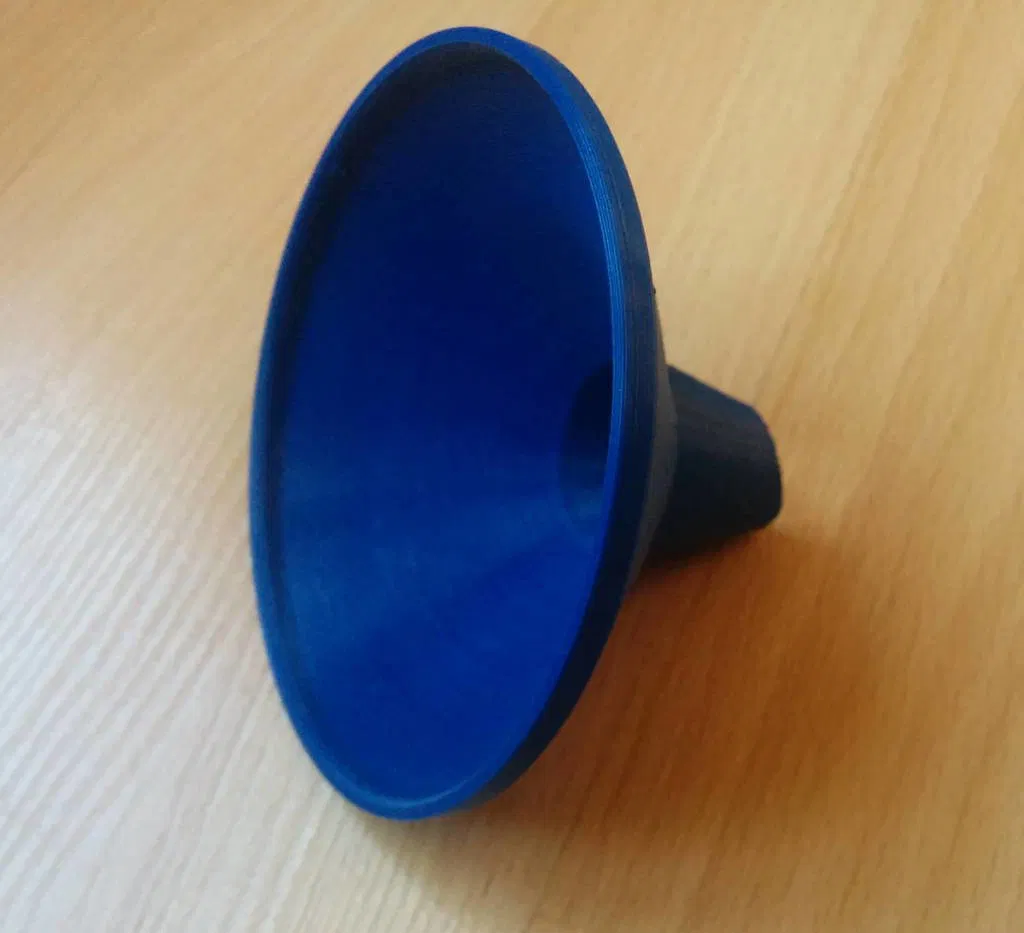

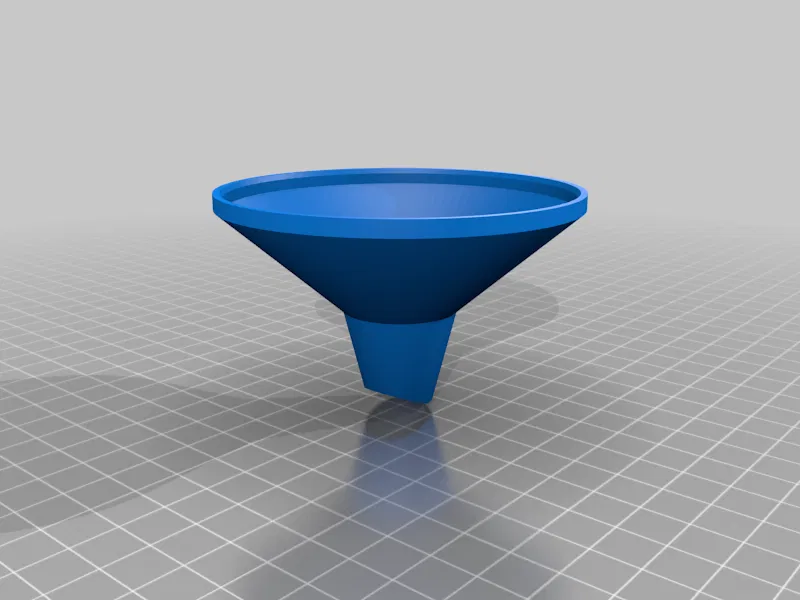

Phễu được in với mặt miệng lớn úp xuống (vòi hướng lên). Góc thoải nhất là 49 độ tính từ phương thẳng đứng nên có thể in không cần supports, nhưng có thể bạn sẽ phải cấu hình slicer để nó hiểu vậy.

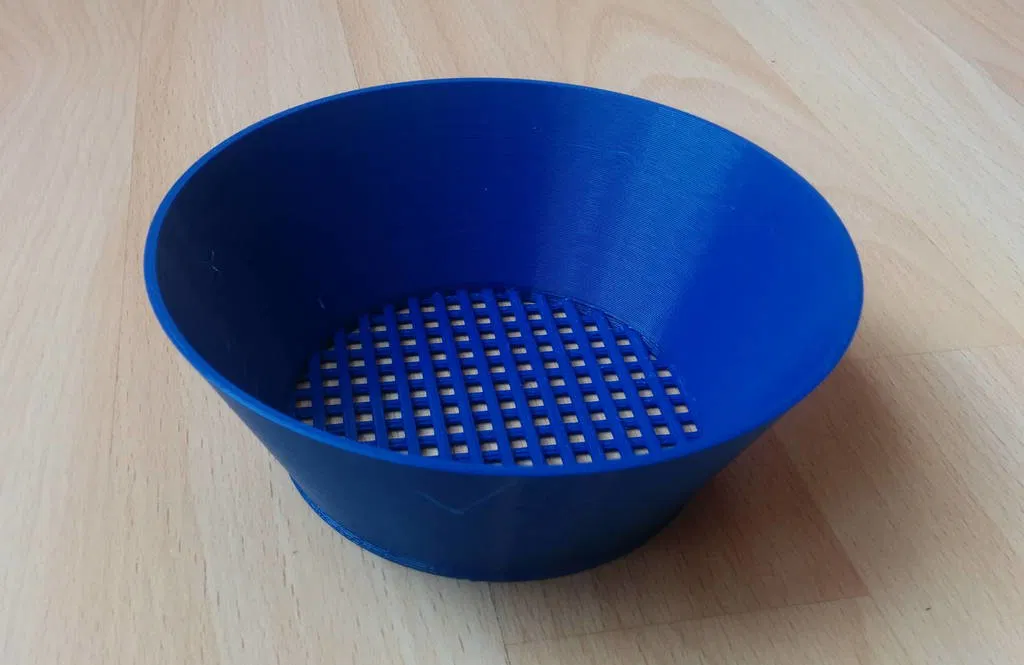

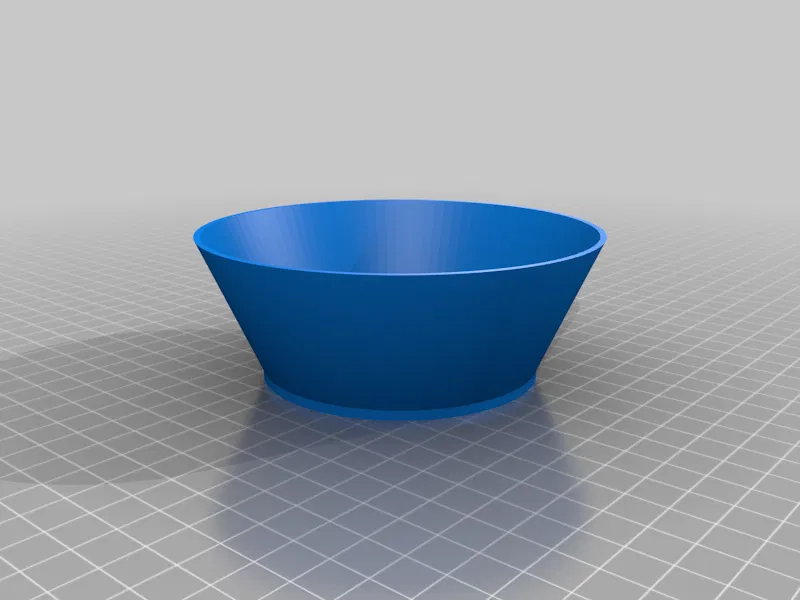

Phần rổ (basket) được in với mặt rây (sieve) đặt xuống bed, cũng không cần supports; khoảng cách bắc cầu (bridge) giữa các thanh khá dễ, chỉ 3.6mm, và thành bên loe 24 độ so với phương thẳng đứng nên không cần supports.

File f3d có bo vát (chamfer) ở mép trên của phần rây để giảm diện tích tiếp xúc với giấy lọc; nó là mục cuối trong timeline. Mình chưa in phiên bản này, nên nếu bạn có in ra được phiên bản đó thì cứ đăng remix nếu bạn thấy nó tốt hơn bản thanh rộng.

Print Settings

Printer Brand:

Creality

Printer:

Ender 3

Rafts:

No

Supports:

No

Resolution:

.28

Infill:

20

Filament: Overture PLA Blue

Notes:

Với phần phễu: in với miệng lớn úp xuống, nên dùng brim để tăng độ bám bed nếu bạn không chắc mép hẹp có dính tốt hay không.

Thời gian in khá lâu; mình dùng resolution 0.32mm để tăng tốc và có bị stringing nhẹ, vệ sinh là xong. Nếu bạn rảnh tầm 6 tiếng thì dùng 0.2 cho phần rổ; còn 0.32 thì khoảng 3 tiếng rưỡi. Phần phễu chỉ mất khoảng 1 tiếng rưỡi ở 0.2mm nên cứ dùng độ phân giải tiêu chuẩn để tránh stringing.

Post-Printing

Assembly

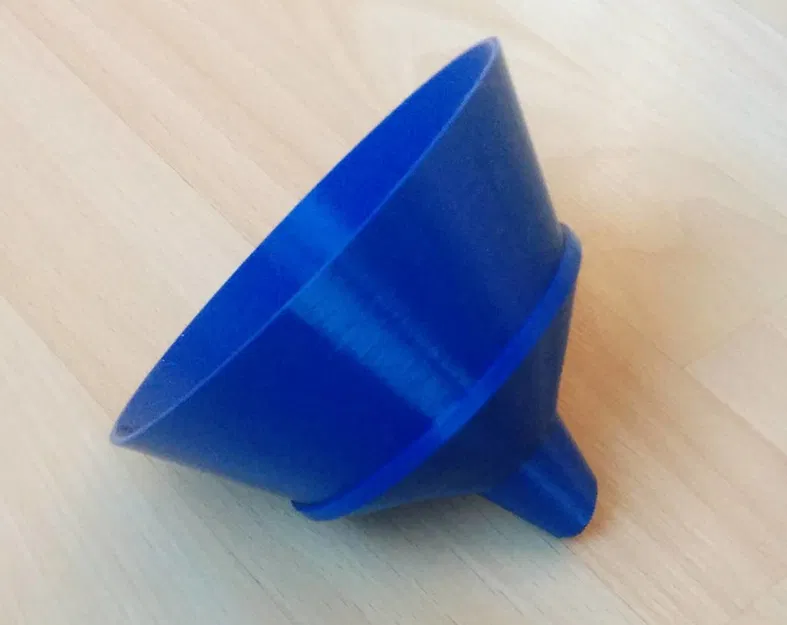

Phễu chỉ cần bấm (clip) vào rổ. Cái của mình ráp vào nghe “cạch” một cái và rất chắc. Nếu của bạn hơi lỏng thì dùng keo. Hiện tượng lớp đáy bị bè (bottom layer spread) có thể làm khít hơn, nên nếu quá chặt thì chỉ cần gọt ba via (deburr) mép trong của phễu.

Category: Hand Tools
