Hi-hat clutch (ngàm kẹp hi-hat) in 3D

Mình được truyền cảm hứng từ tay trống local KJ Sawka [https://www.youtube.com/watch?v=b98BJ36K1wo]

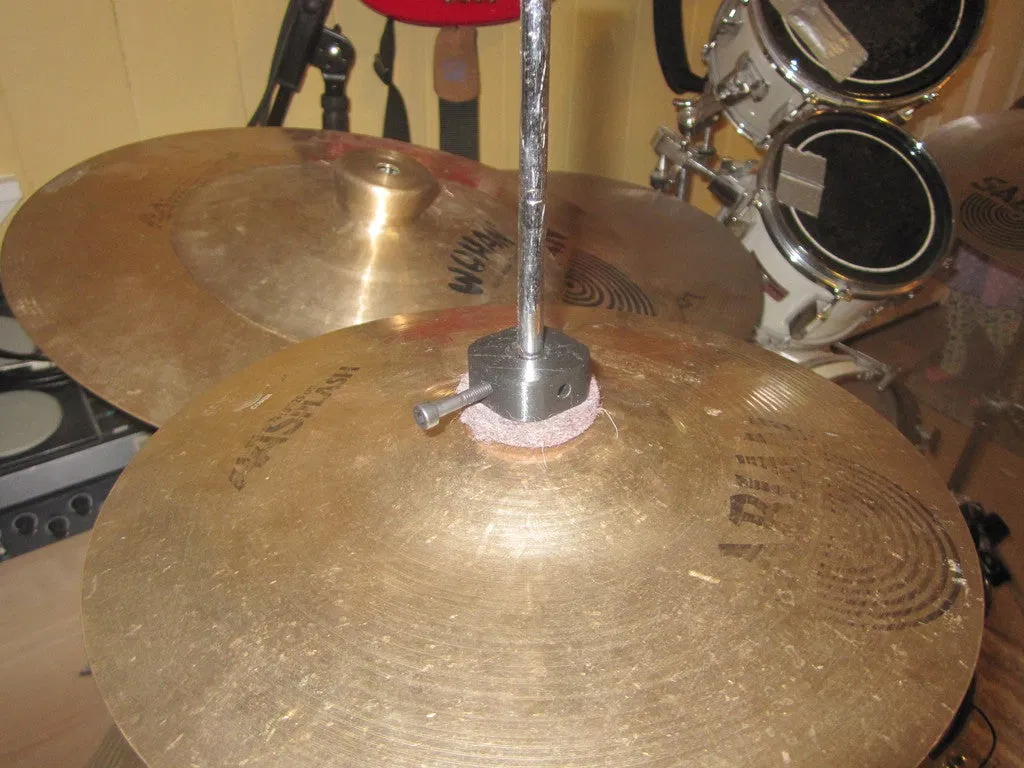

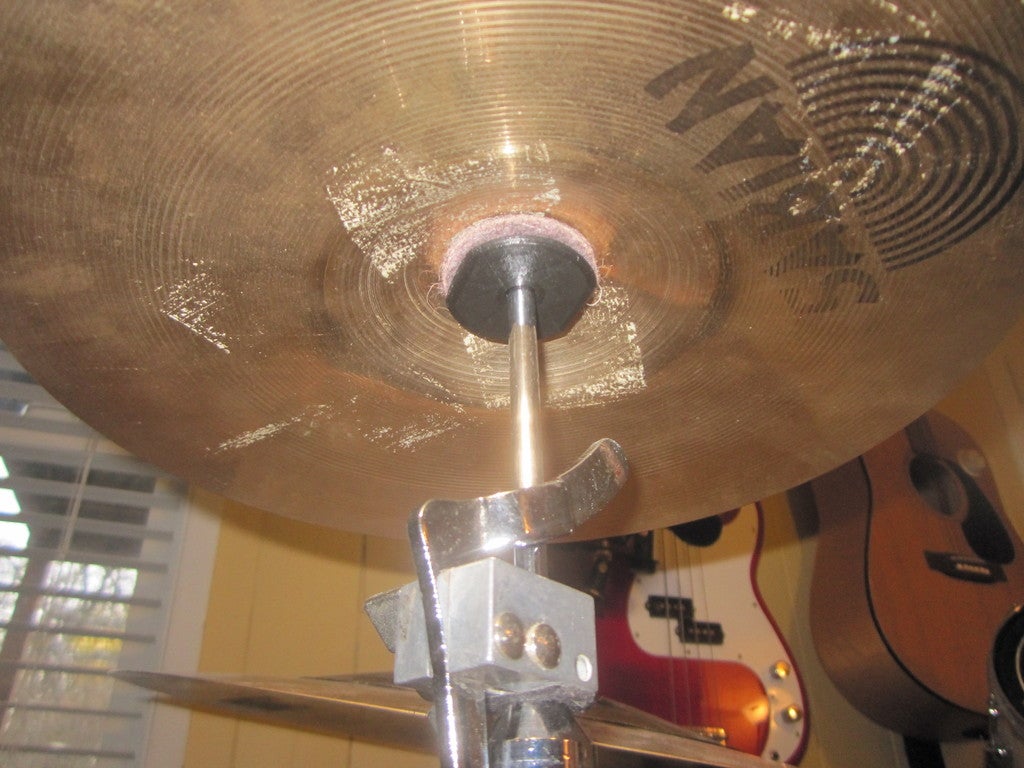

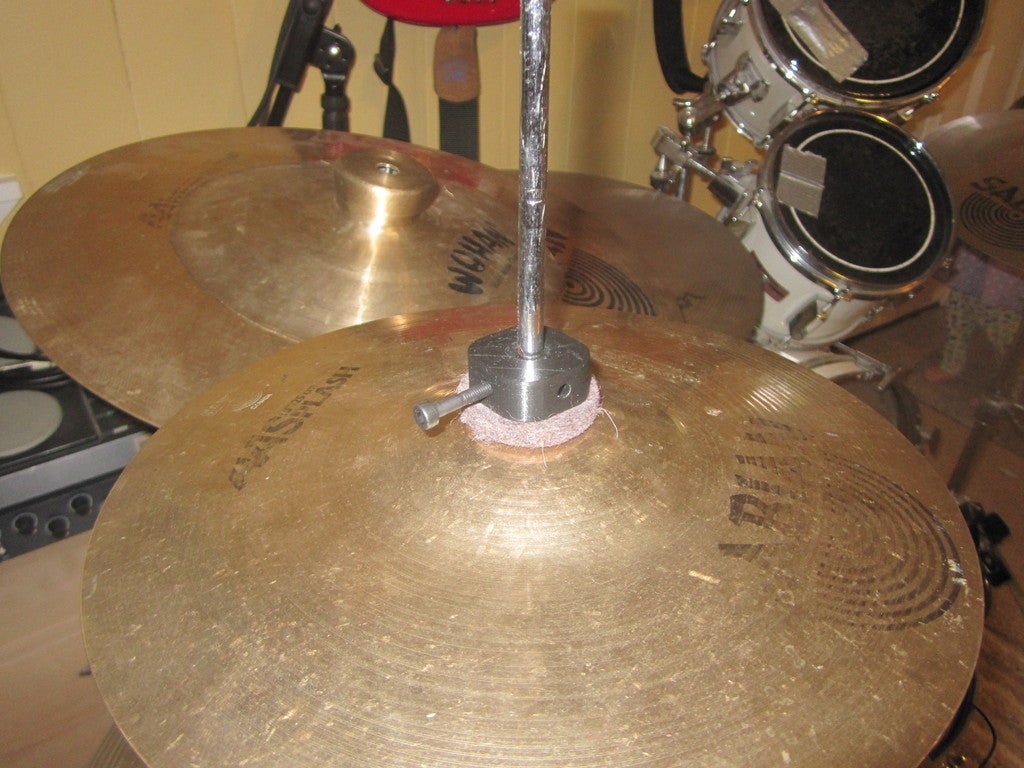

và muốn gắn cái splash cymbal 10" của mình lên phía trên hi-hat để bộ trống gọn hơn. Thay vì mua thêm hardware, mình học CAD và tự thiết kế cái clutch đơn giản này trong vài tiếng. Đây là phiên bản thứ ba – hai phiên bản trước bị gãy khi mình quật cymbal mạnh tay. Bản này khá là cứng cáp.

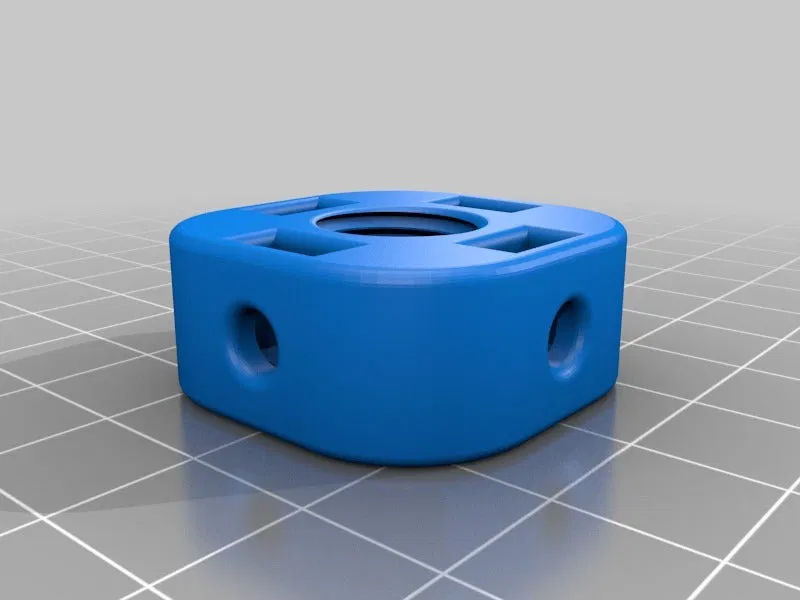

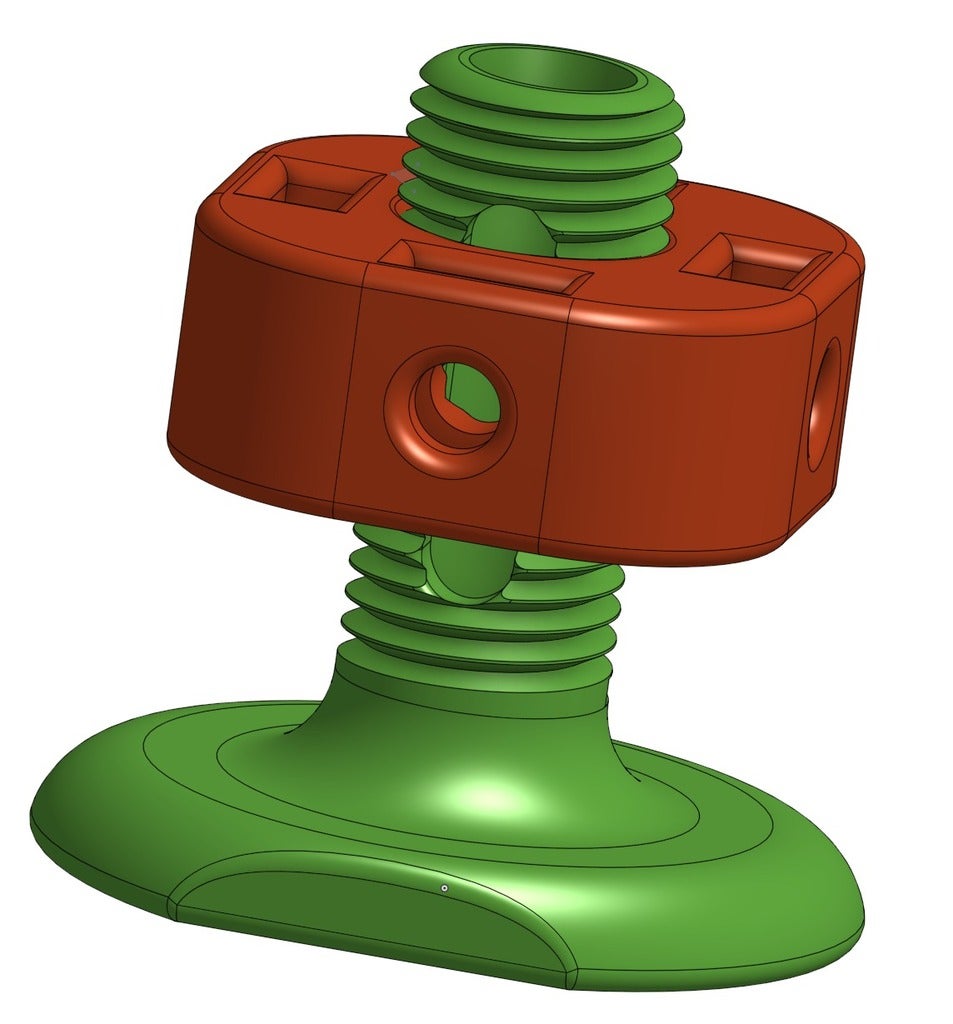

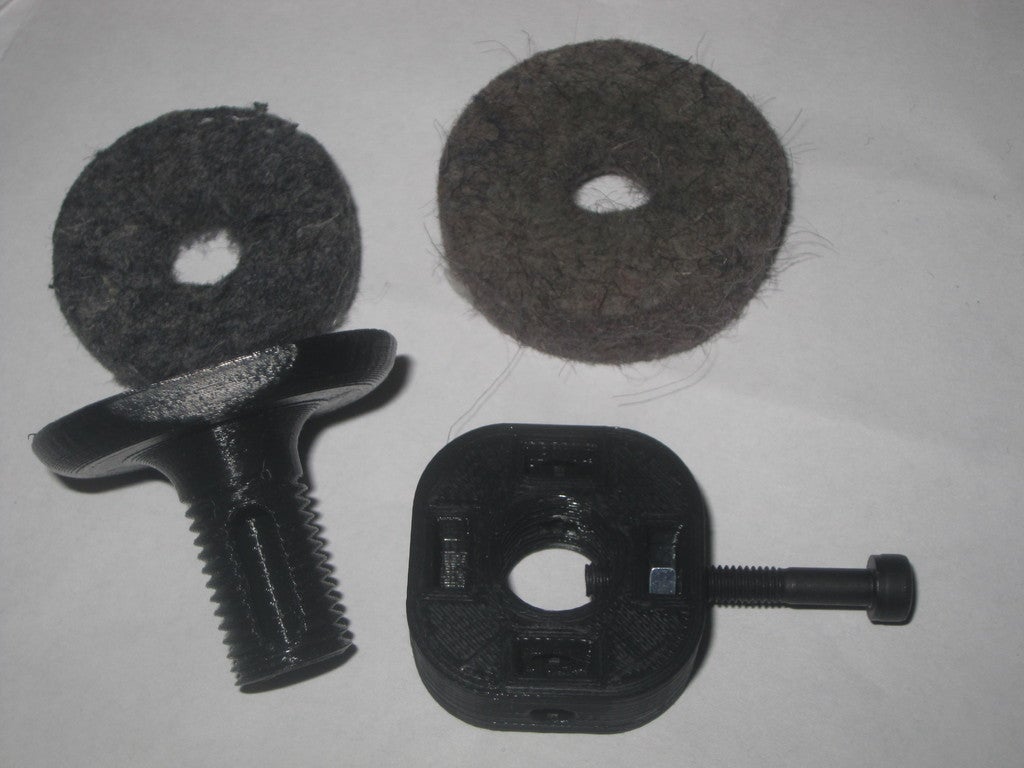

Dùng một con tán (nut) và bu-lông (bolt) M4 để siết clutch vào trục hi-hat (hi-hat shaft). Nếu bạn không có hardware hệ metric, dùng ốc máy #6 hoặc #8 cũng được. Siết tay bu-lông là thường đã đủ, nhưng nếu cymbal bị tuột xuống theo trục thì có thể dùng cờ-lê vặn thêm khoảng 1/4 vòng. Hi-hat của mình là Gibraltar với trục chính (main-shaft) đường kính 7mm. Nếu hi-hat của bạn có trục lớn hơn hoặc nhỏ hơn đáng kể thì có thể cần chỉnh/sửa lại thiết kế. Mình đã parameterize gần như mọi thứ trong file CAD.

\=====

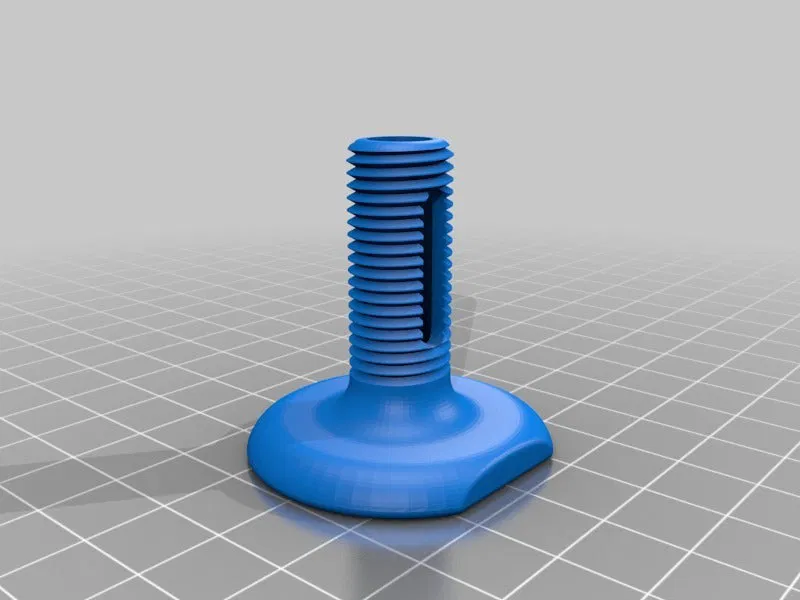

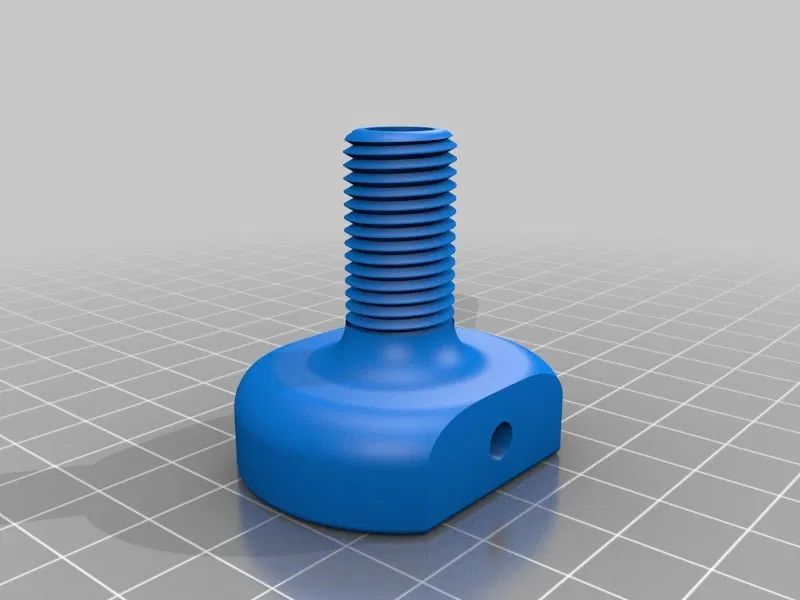

Cập nhật: sau 6 tháng thì phần ốc (screw part) bị gãy. Mình đã thiết kế lại cho chắc hơn nhiều và chuyển vị trí nut/bolt xuống phía dưới.
