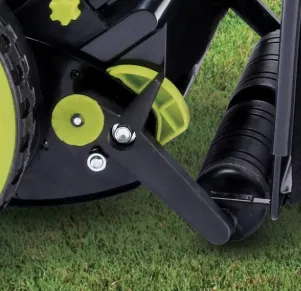

Tay đòn chỉnh độ cao Sun Joe 24V-CRLM15 (Height Adjuster Arms)

Mình reverse engineer lại một món để thay cho cái máy cắt cỏ của đồng nghiệp bị bể. Có vẻ như hãng không bán riêng phần này để thay thế, và nhìn qua thì nó chỉ dùng cho đúng một model này thôi.

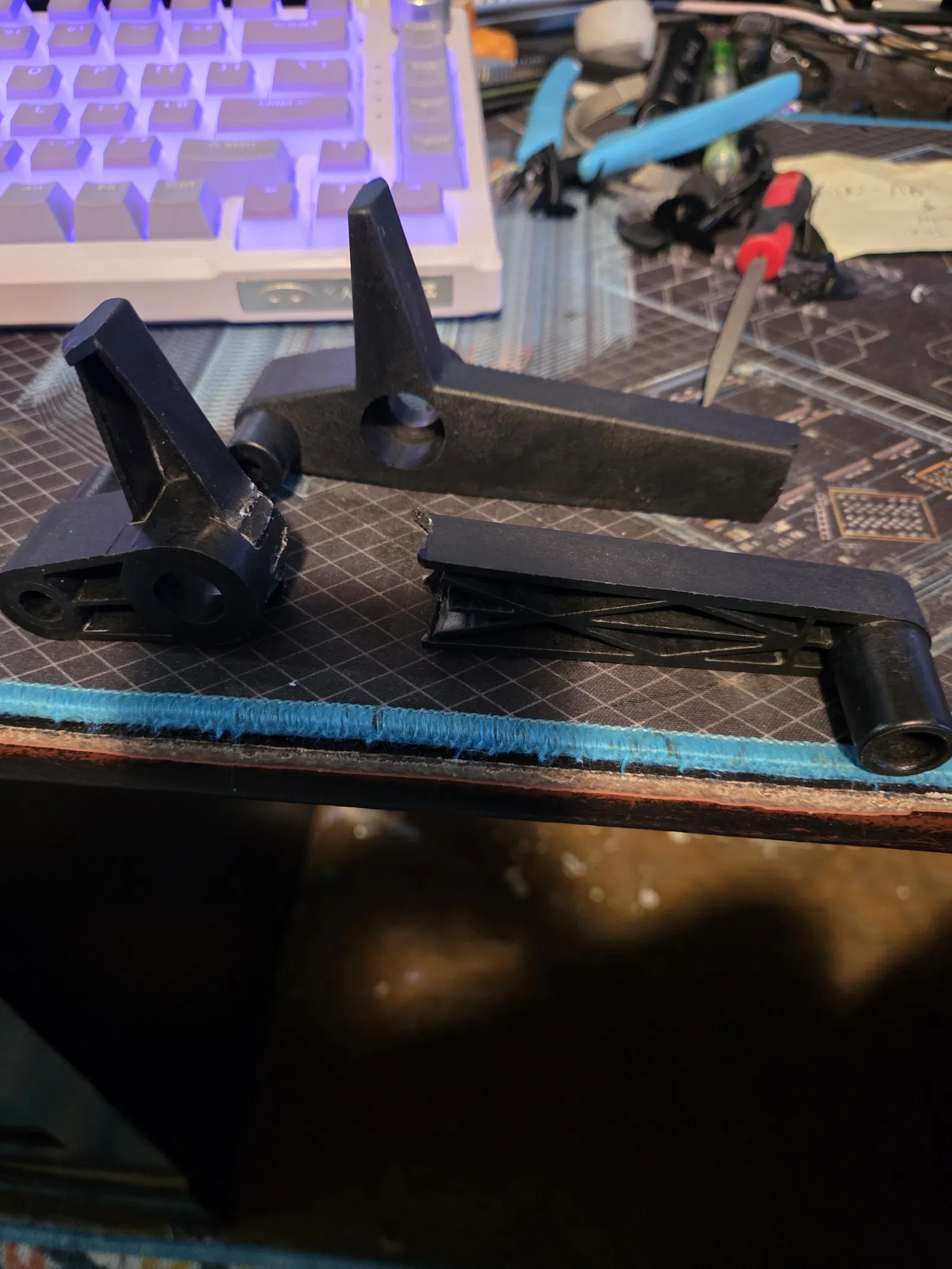

Phần zin là PA6-GF, nhưng mình nghĩ vấn đề của nó là họ làm rỗng bên trong quá nhiều để tiết kiệm chi phí. Hai cái mình đang có đều bể ở những chỗ có ít gân/đỡ bên trong nhất.

Print settings:

• Ít nhất phải in bằng PETG. Bản in cuối mình dùng ABS-GF. PLA sẽ không chịu nổi.
• Chưa bù co ngót vật liệu; nếu cần thì tự bù theo vật liệu của bạn (chắc cũng không cần đâu, không quá critical).
• Dùng nhiều walls và infill. Mình dùng 6 walls, 6 top/bottom, 50% infill.

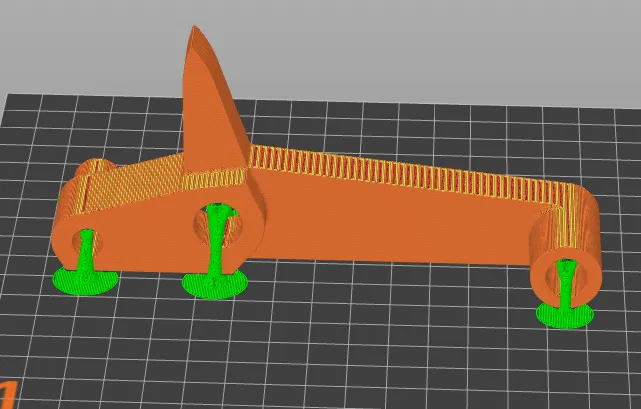

• Đã chụp hình và export đúng hướng đặt để in. Hướng in này rất quan trọng để đảm bảo độ bền. Mình dùng organic supports cho các lỗ, nhưng có thể không cần.

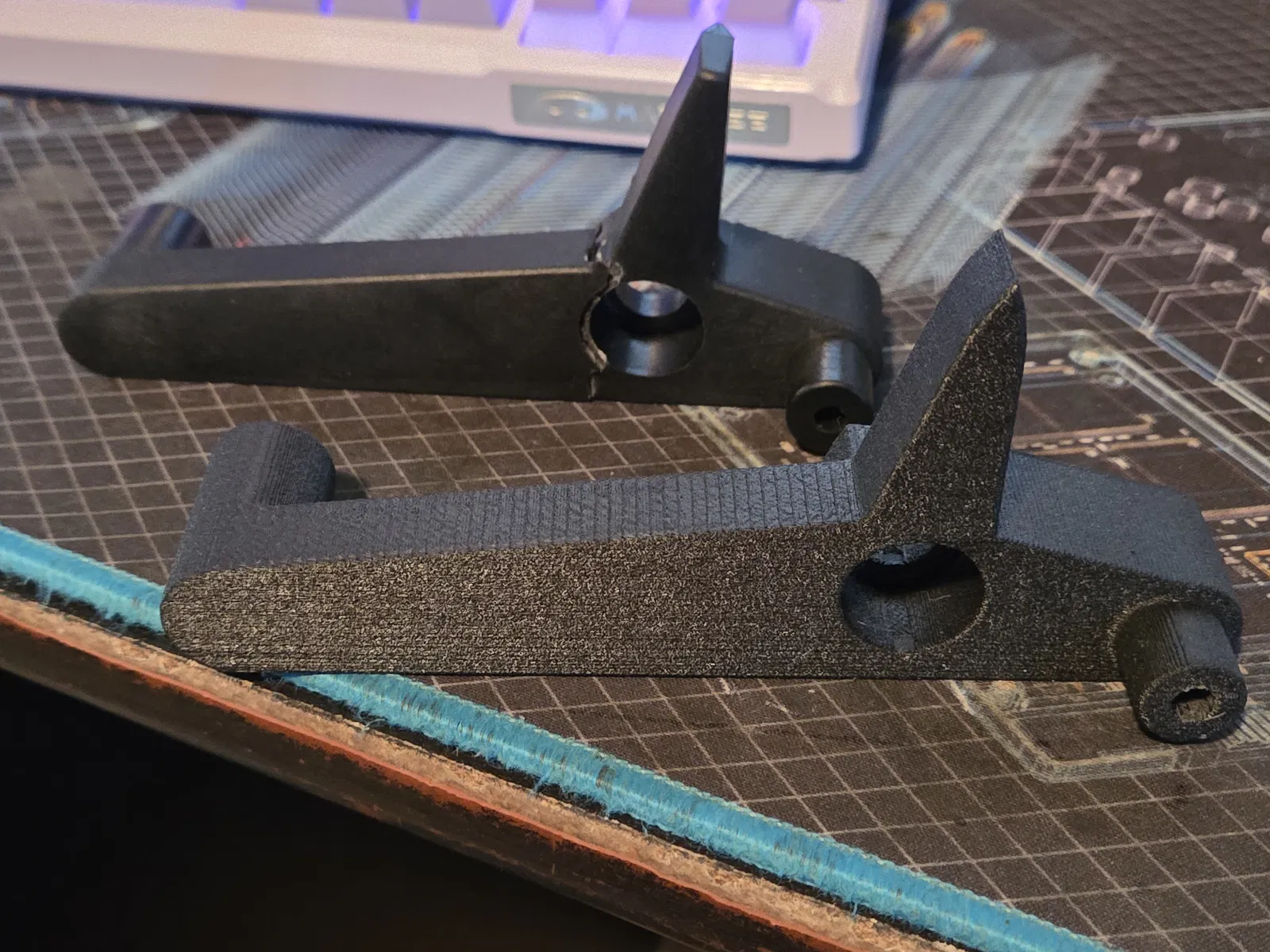

Những thay đổi trên thiết kế của mình so với đồ zin:

• Làm phẳng mặt đáy để dễ in
• Làm lỗ hơi to hơn và kéo oval để dễ dung sai khi in
• Bỏ kim chỉ (pointer needle), chỉ chừa đầu nhọn (cũng để dễ in hơn)
• Thêm chamfer ở các cạnh hay bị gãy để tránh góc nhọn (góc nhọn dễ gây nứt/gãy)
• Thêm vật liệu ở một vài chỗ để tăng độ bền
• Không làm rỗng bên trong
