Ngàm gắn Logitech C270 cho Neptune 4 Series

Version 2 giờ đã có thể tải về!

Version 2 có hệ thống gắn chắc chắn hơn, dạng kẹp (clip) vào đúng vị trí—khỏi lo webcam rớt khỏi máy in nữa!
Bản này cũng lùi camera ra sau một chút để có thêm khoảng trống quanh ngàm kim loại, và có kèm file .step để bạn remix.

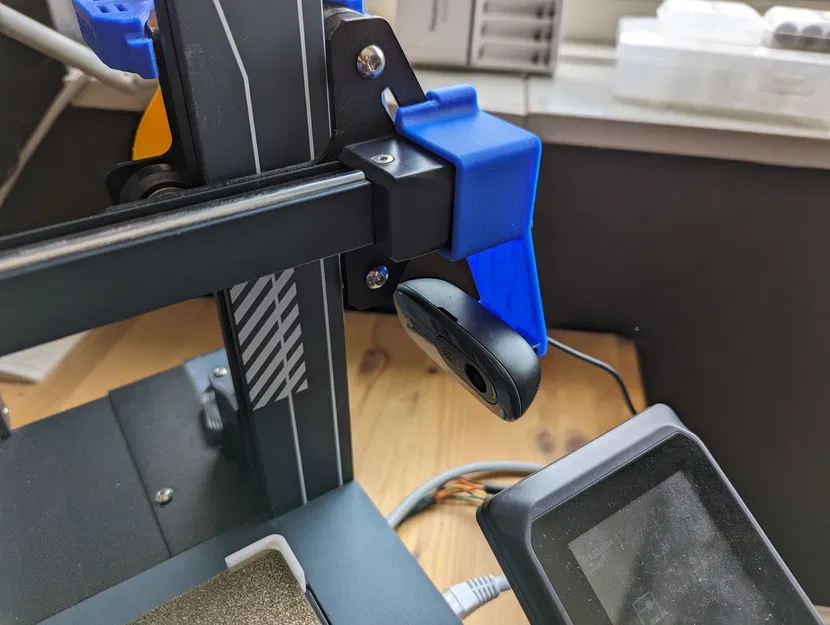

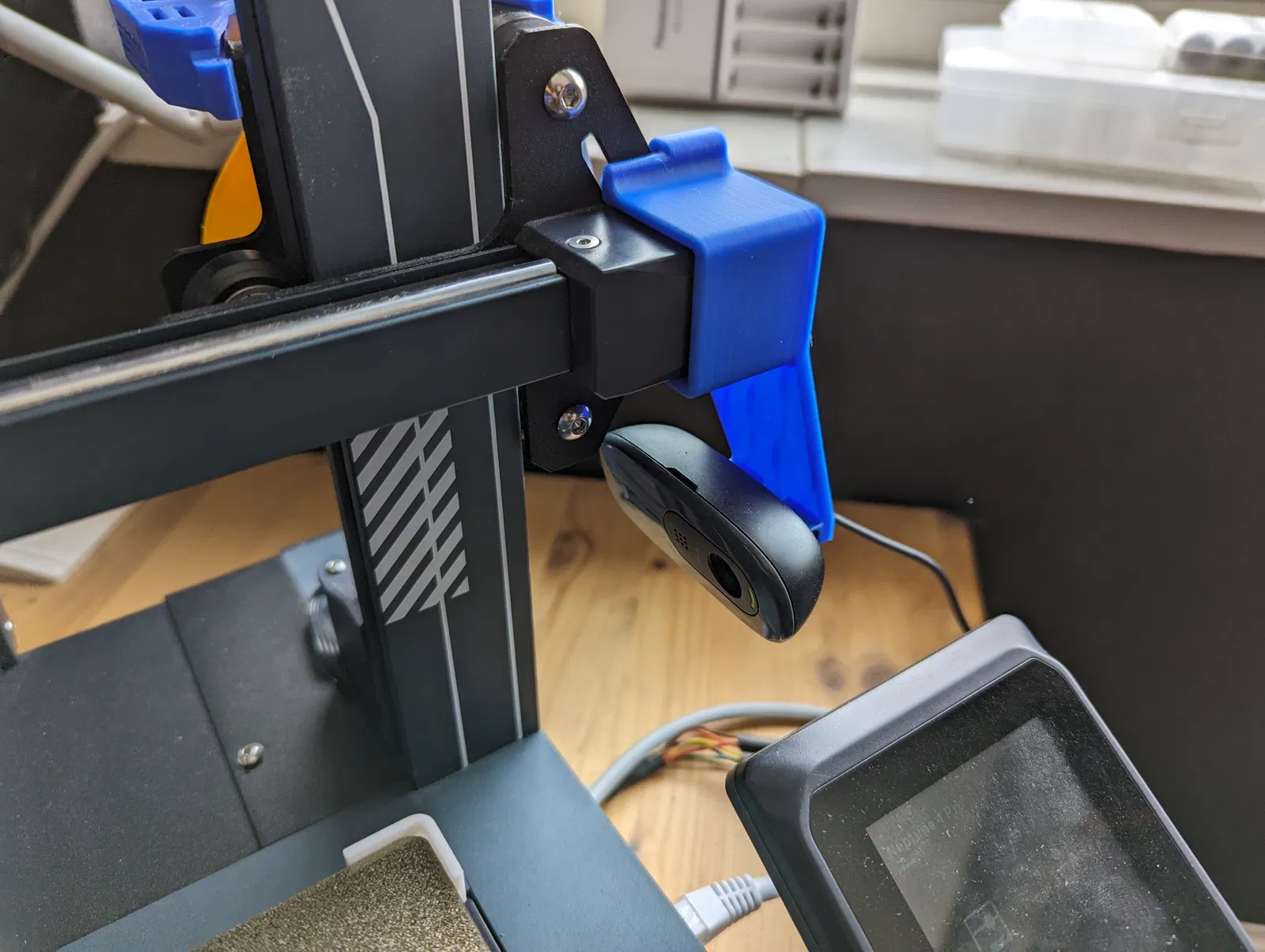

Đây là giải pháp của mình để gắn webcam C270 lên Neptune 4 Pro.
Mình chỉ mới test trên Neptune 4 Pro, nhưng chắc sẽ vừa với tất cả dòng Neptune 4 vì nhìn chung chúng dùng đúng cùng loại plate để gắn bánh xe trục Z.

Thiết lập in:

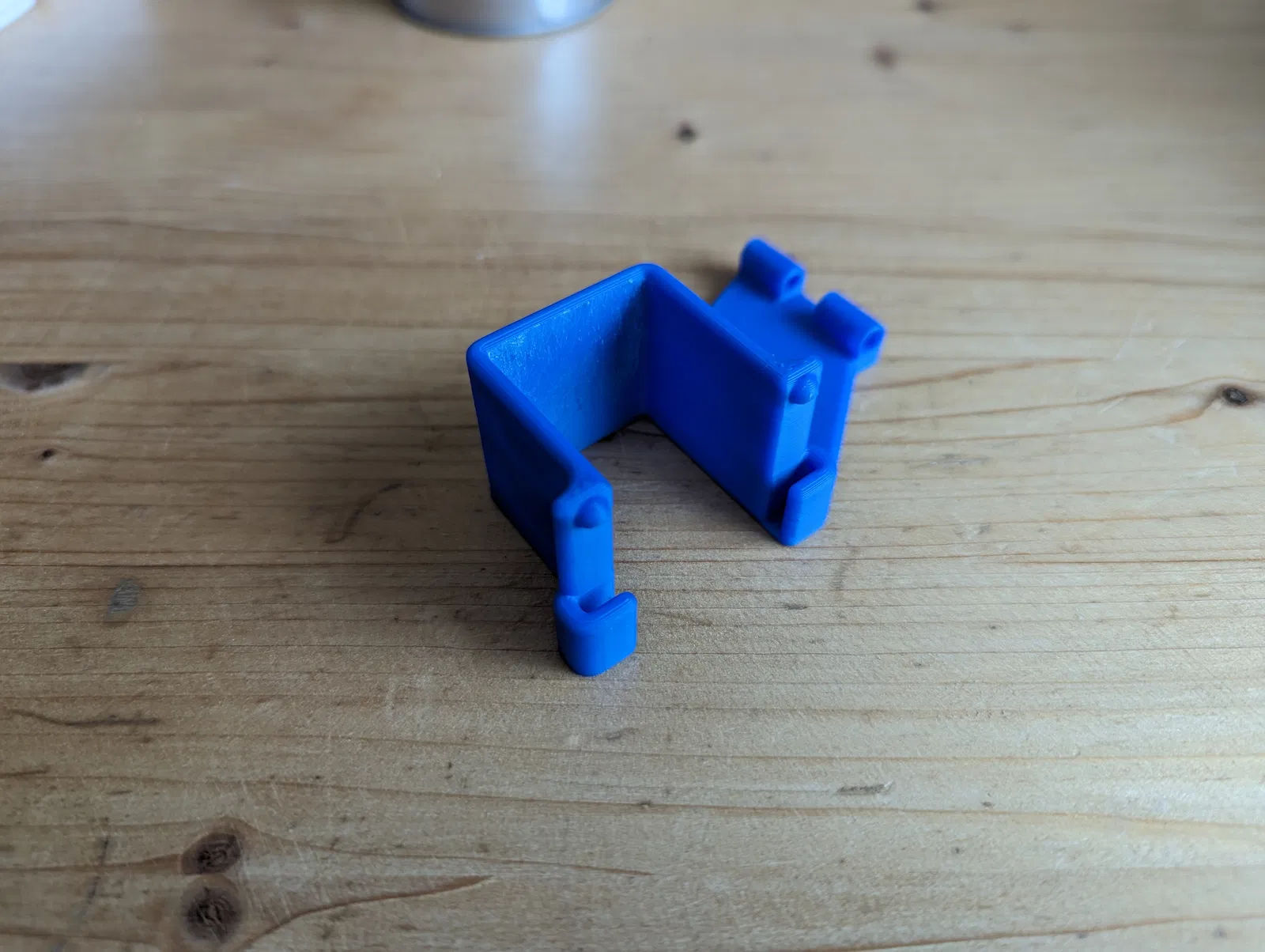

• Dùng setting in bình thường của bạn là được. Không cần support. In theo đúng orientation có sẵn.

Phần cứng bổ sung:

• Không cần gì thêm! Model này tái sử dụng chốt bản lề (hinge pin) và con ốc từ chân (foot) C270 zin.

Lắp đặt:

• Tháo 2 nút cao su (rubber stoppers) khỏi bản lề (hinge) của C270
• Tháo con ốc nhỏ và đẩy chốt bản lề ra từ phía đó (lưu ý: sẽ cần dùng lực).

• Nhớ canh cho miếng nhựa trắng nhỏ trong bản lề (nằm trên thân webcam, không phải ở phần chân) vẫn ở đúng vị trí—miếng đó quan trọng lắm!
• Kiểm tra thử chốt bản lề có vào vừa bản in không (không nên cần quá nhiều lực). Nhớ đưa chốt vào từ phía lỗ oval, không là sẽ không vô.

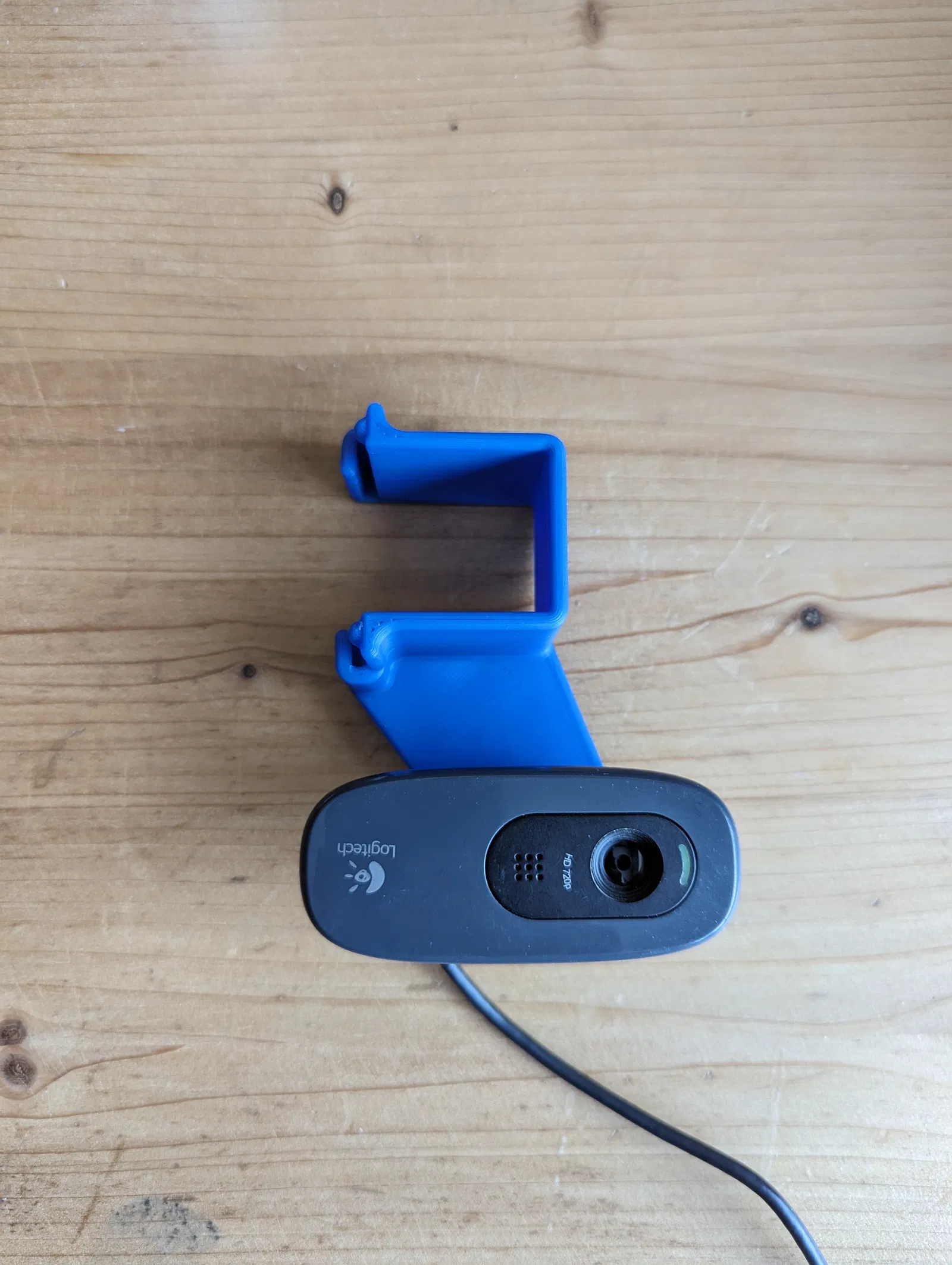

• Gắn webcam vào bản in bằng chốt đó. Lần này sẽ cần dùng lực vì có miếng nhựa trắng mình nói ở trên. Canh lắp đúng như hình dưới để vòi phun (nozzle) nằm gần giữa khung hình webcam.

• Lắp lại con ốc vào chốt bản lề và (tuỳ chọn) gắn lại 2 nút cao su đã tháo ở bước 1. Nếu không còn dính, chấm nhẹ keo dán dạng glue stick hoặc dán băng keo 2 mặt.

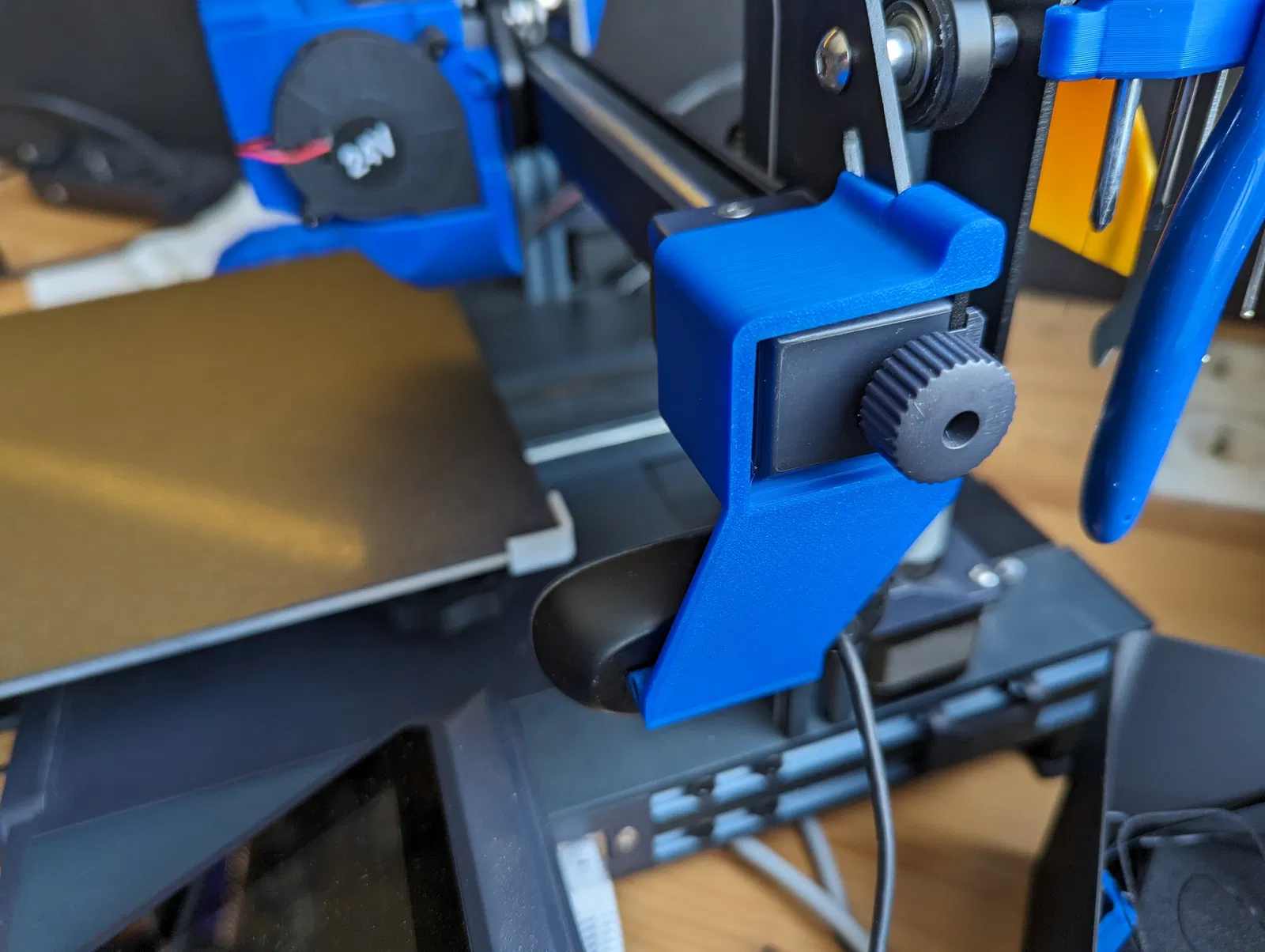

• Trượt (slide) cái ngàm/holder vào phía bên phải của X gantry.
  -
• Trong cài đặt máy in, xoay webcam 180 độ hoặc lật cả ngang và dọc (kết quả như nhau).

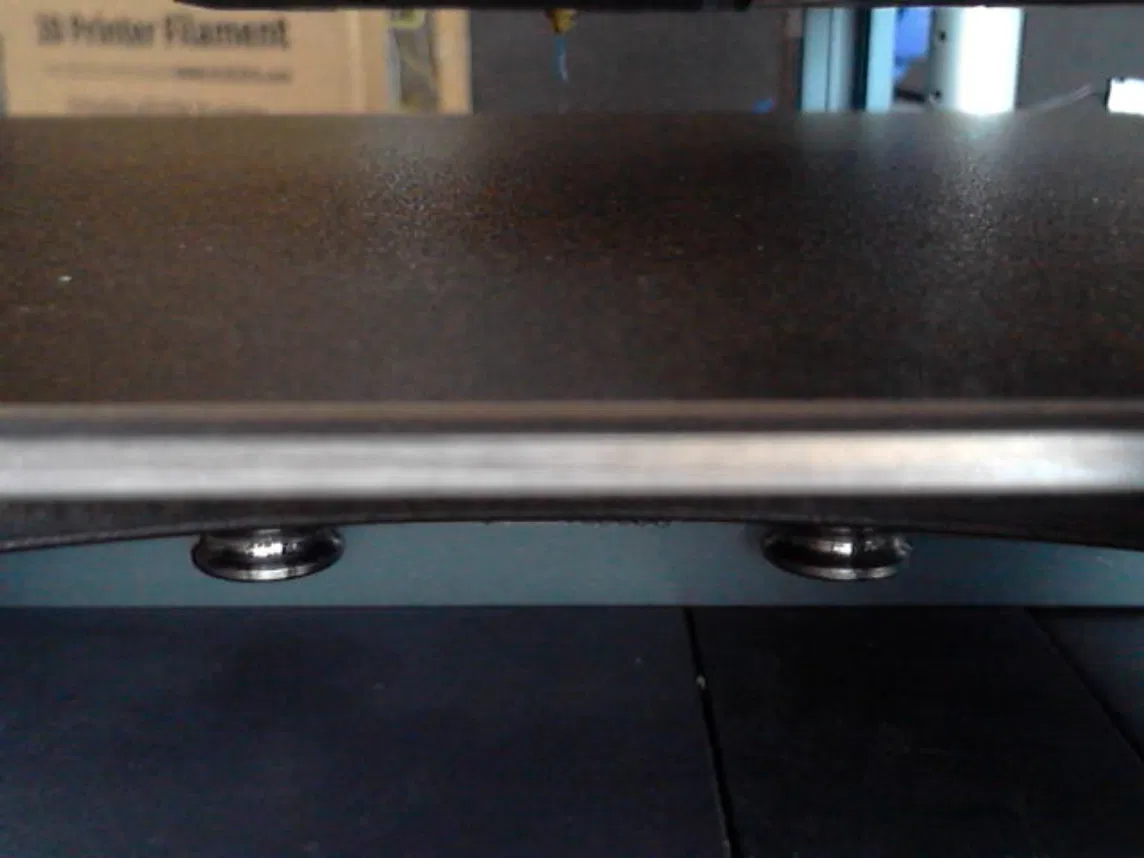

• Chỉnh góc quay theo ý bạn. Cá nhân mình chỉnh sao cho chỉ vừa thấy nozzle ở phía trên khung hình webcam thôi.

Chỉnh focus:

Focus mặc định của C270 để quá xa nên hình sẽ bị mờ, bạn sẽ phải chỉnh lại.
Mình được báo là cách này có thể không còn áp dụng cho các bản C270 đời mới, nên tuỳ máy bạn nữa.

• Tháo mặt trước (front cover), có một chỗ hõm nhỏ để bạn cạy/kéo ra.

• Tháo 3 con ốc giữ phần mặt trước của webcam rồi nhấc phần trước ra.

• Tháo 2 con ốc của board mạch và nhấc board ra từ phía dưới (xoay quanh sợi cáp). Nếu có miếng cao su nhỏ rơi ra thì nó thuộc về phần micro.
• Tìm cục keo nến (hot glue) nhỏ đang giữ vòng chỉnh focus (focus ring) và gỡ nó ra (nhỏ 1 giọt cồn vệ sinh bất kỳ là có thể gỡ dễ bằng tăm hoặc dụng cụ nhọn khác).

• Gắn webcam lên máy in, đặt một vật ở giữa build plate (có thể là cụm đầu in/print head) rồi xoay vòng focus đến khi nét.
  Nếu không thể lấy nét được, có thể ống kính đang dơ.
• Sau khi chỉnh xong, lắp lại webcam bằng cách làm ngược các bước trên.

Bạn cũng có thể xem thêm mẫu của mình, tương thích hoàn toàn với mount này.
