Passthru Nắp Vặn Có Rãnh (Slotted Screwtop Passthru)

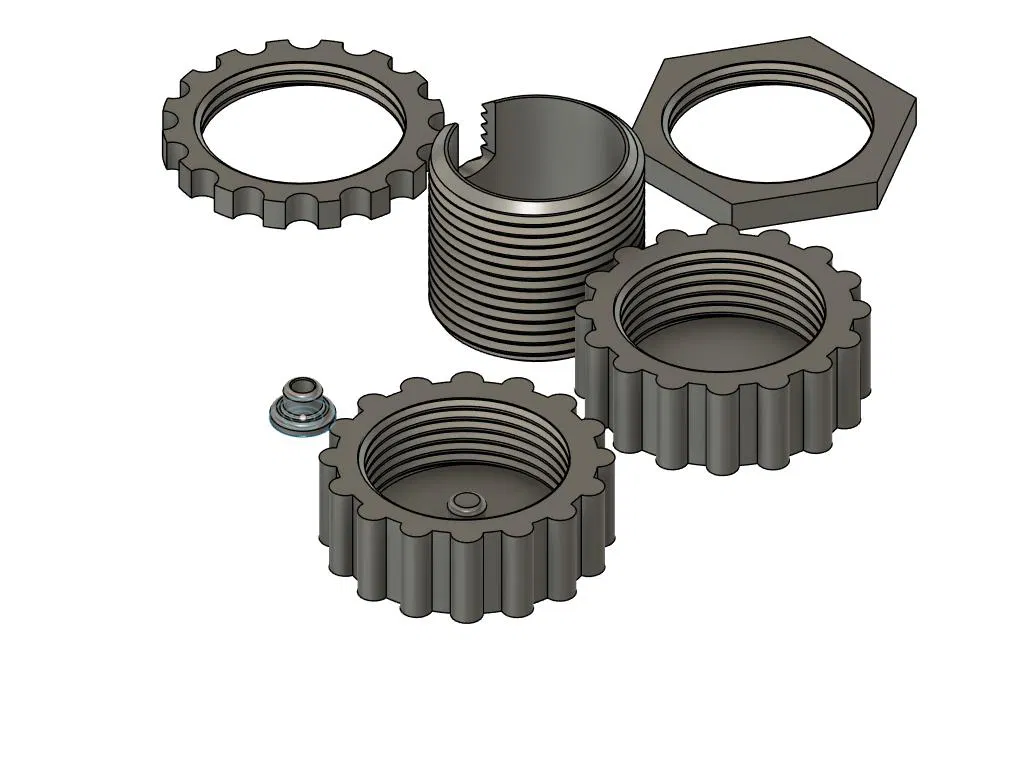

Một món passthrough cho case, panel hoặc bulkhead, có nắp vặn (screw cap) và được xẻ rãnh để khi có dây cáp đi qua thì vẫn vặn nắp được, giúp tăng mức độ che mưa/gió ở mức nhất định trong lúc dây đang cắm. Phần thân có đường kính trong (ID) 27mm. Model dùng ren danh nghĩa M33x2. Bộ model gồm: thân (body), nắp vặn (screw cap), ê-cu lục giác (hex nut) và ê-cu răng sao (star nut).

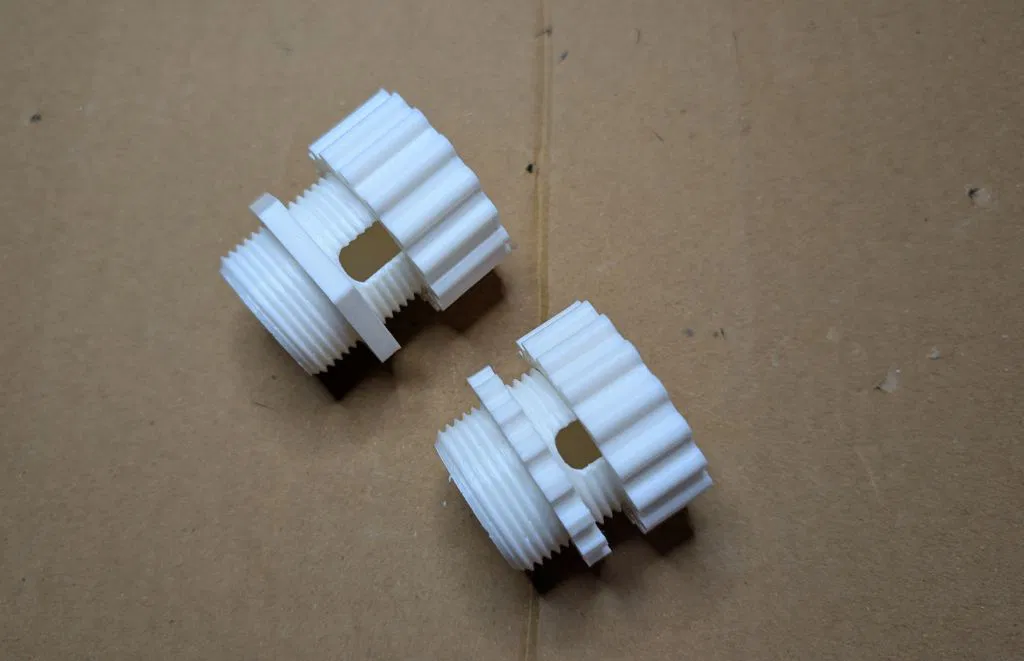

Tính đến 12/28/2025, mình cập nhật model để có 2 phiên bản: short và long. Bản short có lỗ mở khoảng 8x8mm và khi vặn sẽ ăn 2 vòng ren trong nắp. Bản long có lỗ mở khoảng 8x12mm và khi vặn cũng ăn 2 vòng ren trong nắp.

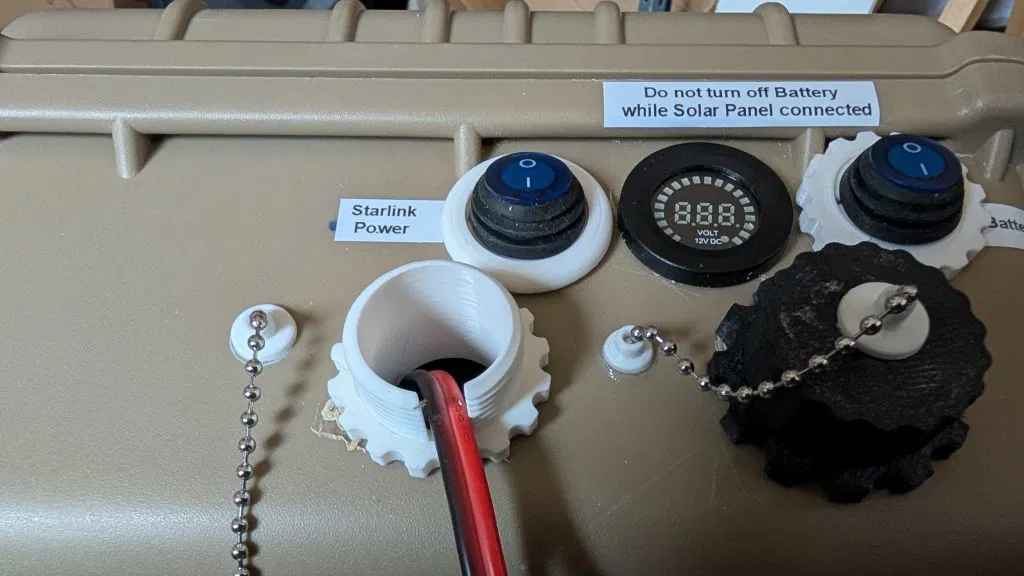

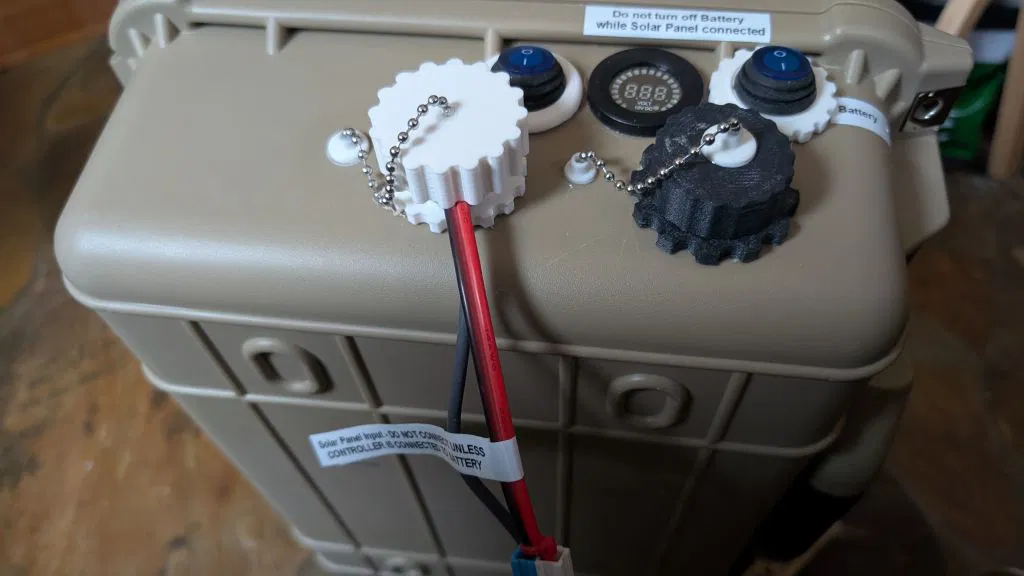

Hình minh hoạ cho thấy một cặp dây 12awg và cáp nguồn Starlink Mini đi ra qua passthrough bản long. Khi lắp với dây cáp đang nằm trong rãnh, nắp vẫn ăn nhiều vòng ren khi vặn vào.

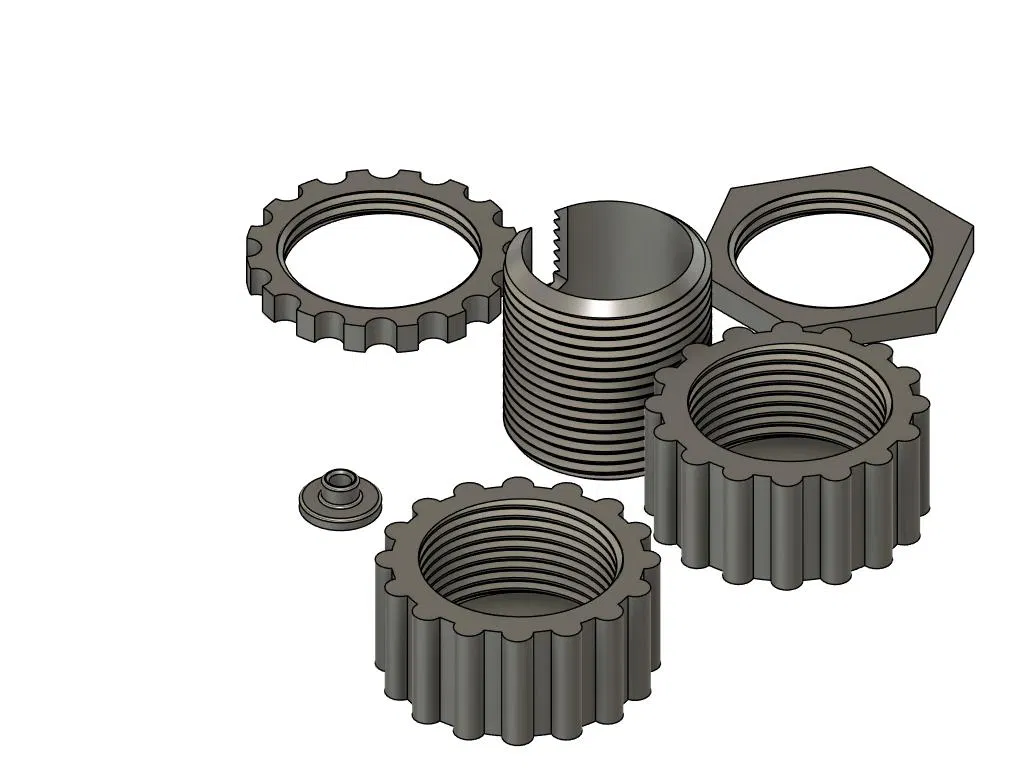

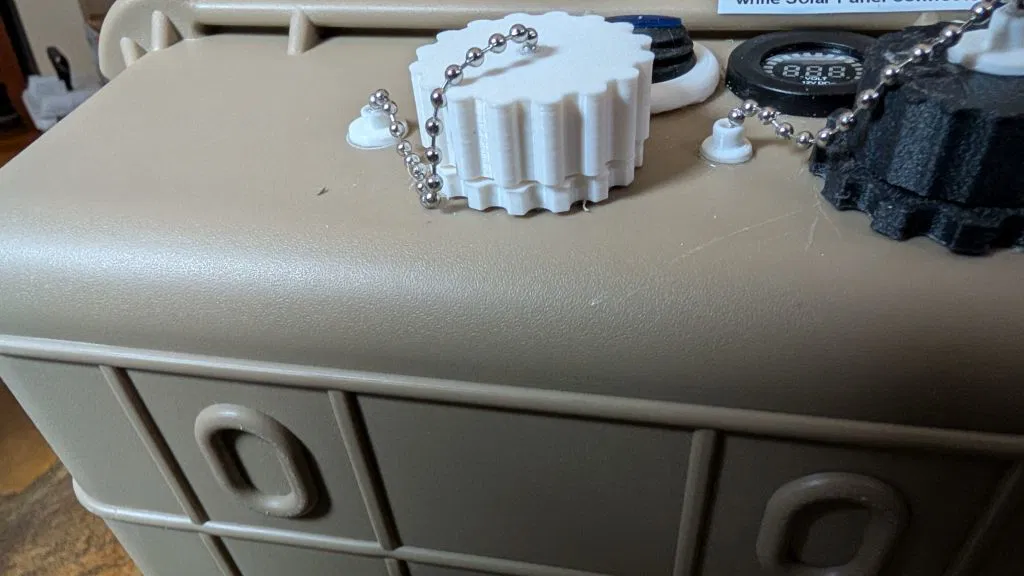

Mình cũng thêm tuỳ chọn để dùng một đoạn beaded chain 3.2mm để giữ nắp (cap retention). Tuỳ chọn này gồm các phiên bản nắp mới có khoét recess để gắn đầu dây xích, và một chi tiết retainer để dán keo hoặc dán băng keo lên thành hộp/container. Dùng recess kèm một chút keo là có thể cố định đầu beaded chain vào chi tiết này.

Khuyến nghị layer height 0.2 (hoặc nhỏ hơn) để chất lượng ren tốt.

Có kèm file nguồn Fusion 360 và file .STEP, ngoài ra cũng có file .STL.
