“GRANCHIO” – Gá chống cong tương thích cho WORKSHARP

Tên dự án: “GRANCHIO” – Phiên bản V0

Món này được mình thiết kế để xử lý những hạn chế mình gặp phải khi mài các con dao lớn trên WORKSHARP Precision Adjust™ Knife Sharpener — bản màu đen, toàn nhựa, thường thấy trên eBay tầm khoảng 70 euro. Mình biết là có một phiên bản bằng Zamak có thể đã giải quyết được một số vấn đề, nhưng mức giá lại thuộc hẳn một phân khúc khác.

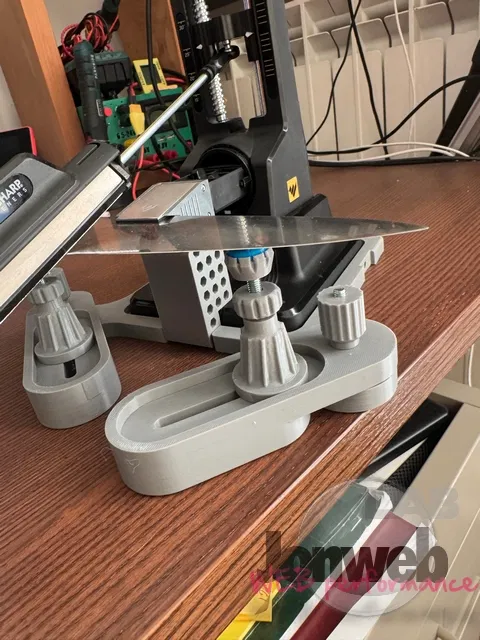

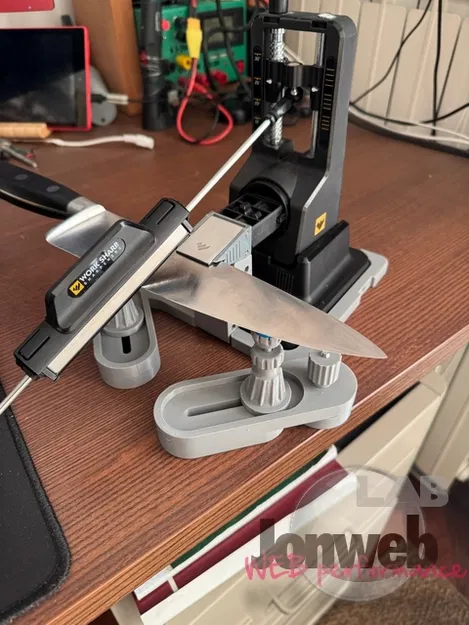

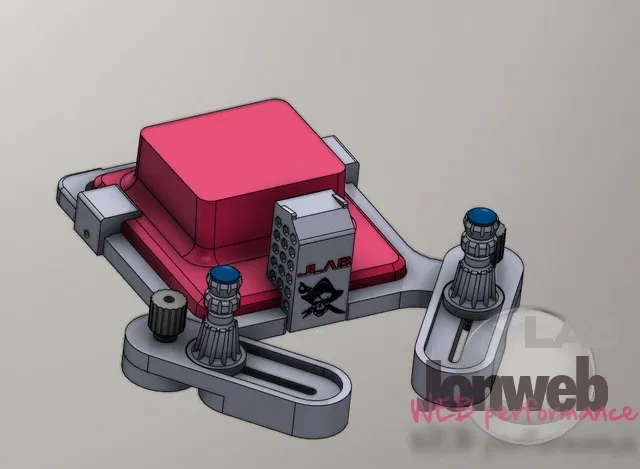

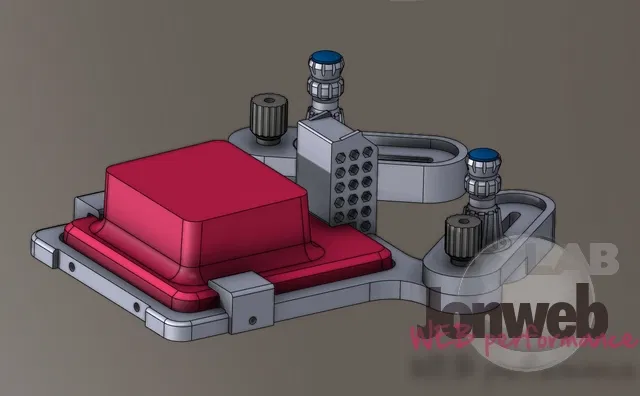

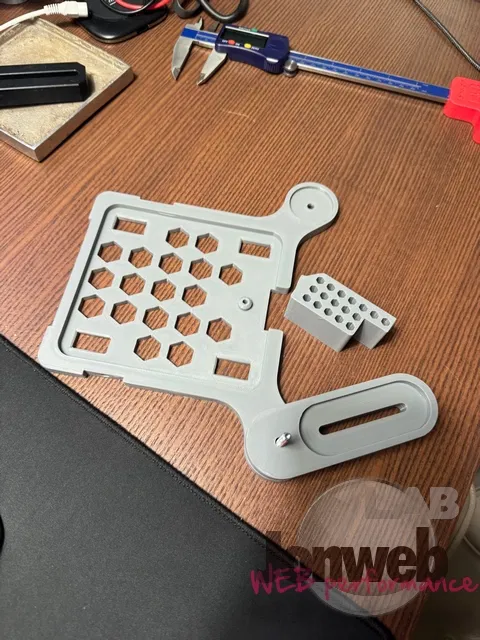

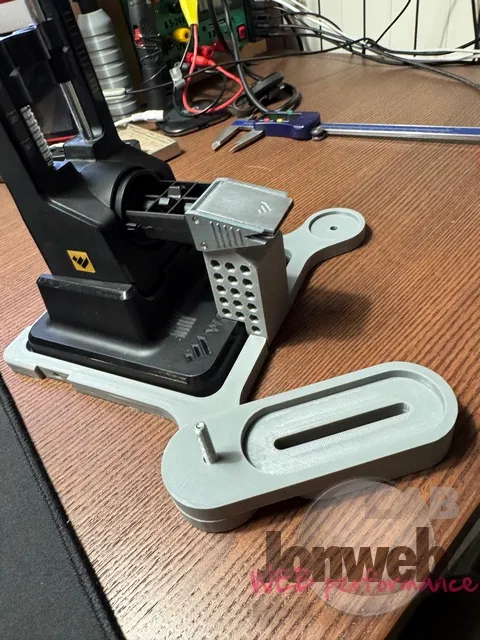

Để khắc phục các điểm yếu đó, mình làm một phần đế mới với hai “tai” hai bên và hai tay đỡ (bracket) chỉnh được. Hai tay đỡ này cho phép gắn hai điểm tì nhỏ có thể tăng/giảm chiều cao và trượt vào đúng vị trí. Kết hợp với điểm tì trung tâm, chúng giúp ngăn lưỡi dao bị cong trong lúc mài, giữ toàn bộ kết cấu cứng vững và đảm bảo góc mài luôn ổn định, không bị ảnh hưởng do lưỡi bị uốn.

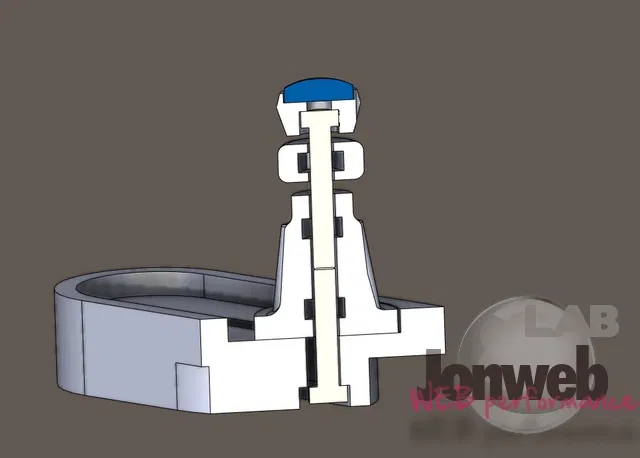

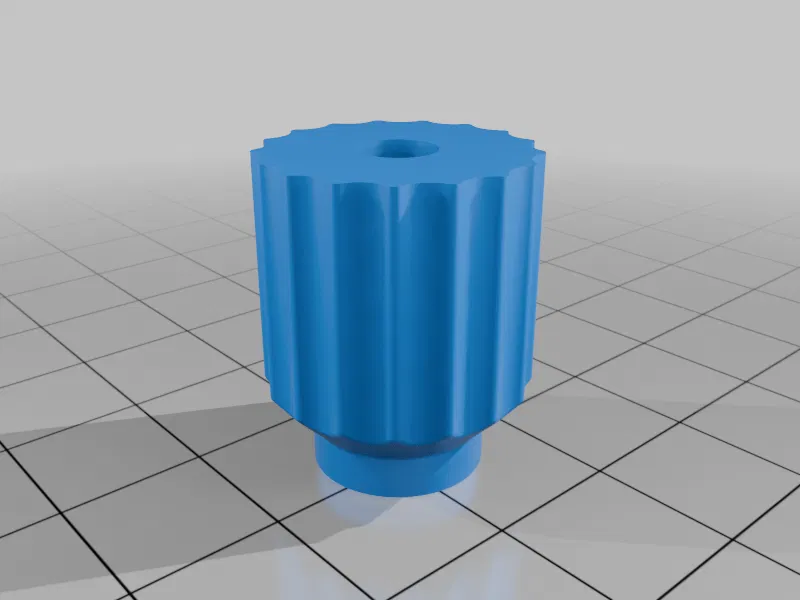

Lưu ý: các núm siết trên hai tay có chứa đai ốc M5 được chôn vào, và hai trụ chỉnh cũng cần chôn đai ốc M5. Bạn sẽ cần dùng chức năng pause at height trong slicer để đặt đai ốc vào trong lúc in.

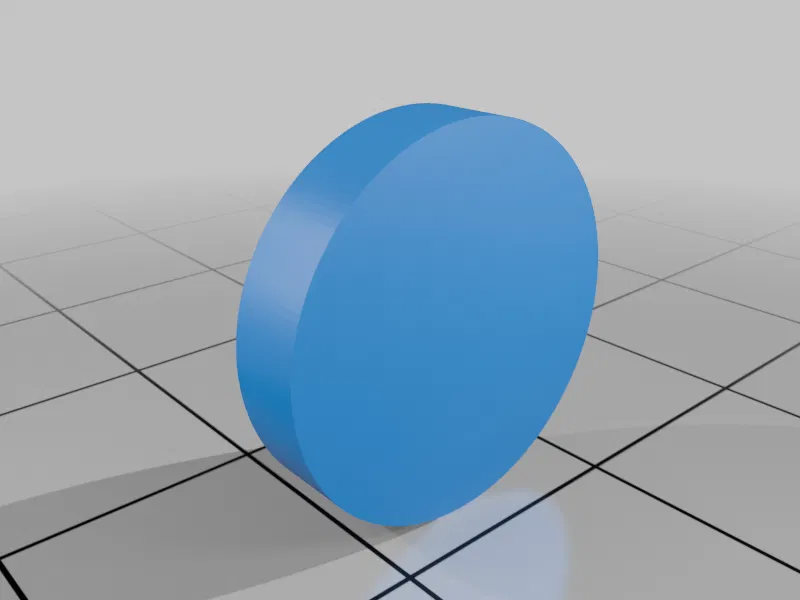

Vì đa số dao có độ thuôn (taper), mình có thể thêm cơ cấu khớp, nhưng mình muốn giữ thiết kế đơn giản. Vì vậy mình in thêm hai miếng đệm TPU dạng bán cầu nhỏ để bù phần taper. Để khóa cố định các tay và các trụ, bạn sẽ cần các vít M5 có kích thước phù hợp.

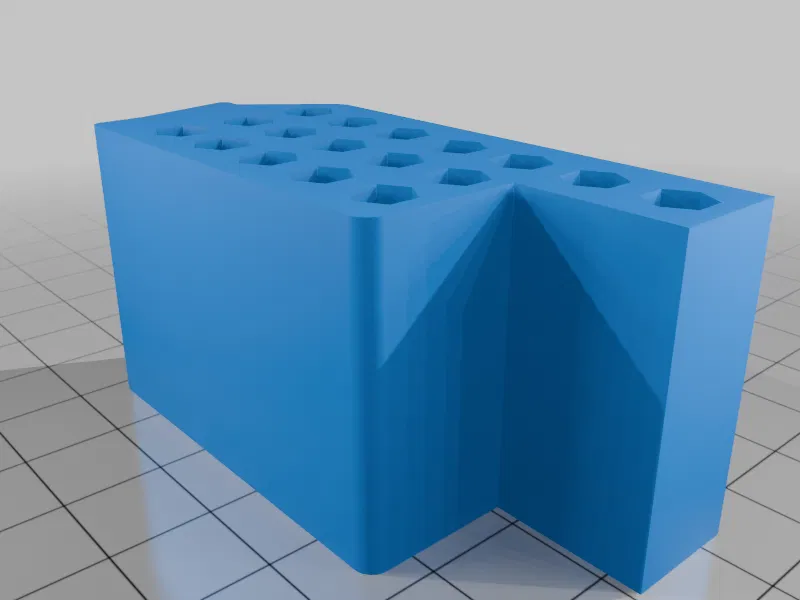

Phần tì trung tâm cũng giúp ngăn cụm kẹp (clamp) bị cong về phía trước, vì nếu không có thể gây hư hỏng.

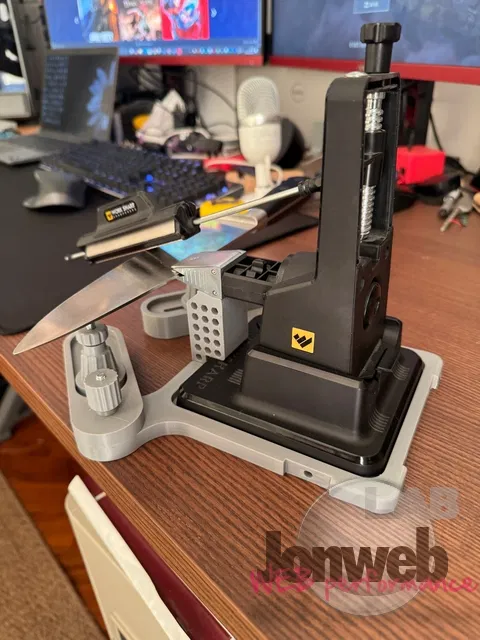

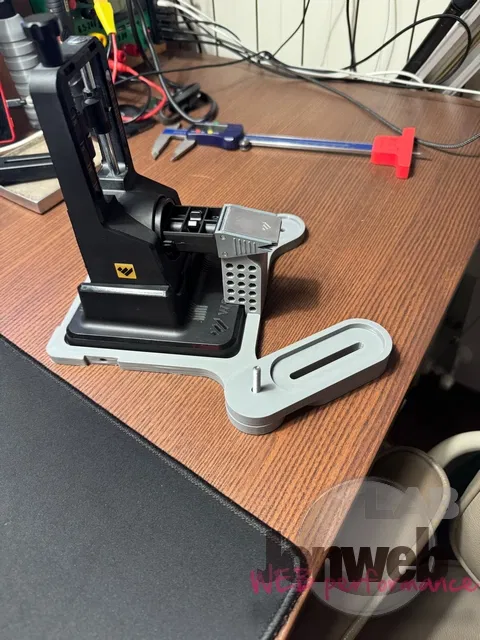

Phần đế có các rãnh để gắn các miếng chặn nhỏ, nhằm ngăn bộ mài bị trượt khỏi vị trí ngồi. Mình tạo hai chốt khóa bên hông và một chốt khóa phía sau; theo mình thì hai chốt bên là đủ. Hệ này cần 4 heat‑set insert M3. Chốt khóa phía sau hiện chưa được dựng model — mình sẽ cân nhắc xem có cần thiết ở các bản chỉnh sửa sau không.

Dự án tên “GRANCHIO”, hiện đang ở Version V0, và mình đã có vài ý tưởng để cải tiến. In toàn bộ bằng PLA màu xám trên Creality K1 MAX, và mình cũng đã có ý tưởng cho các nâng cấp trong tương lai.

Jonweb

Print Settings

Printer Brand:

Creality

Printer:

K1

Rafts:

No

Supports:

No

Resolution:

0.20

Infill:

40%

Filament: Aceaddity PLA Grey Category: Tools
