Thanh căng filter máy tạo ẩm Philips HU5710 / FY5030

Tác giả Lantastic_1585092

Lượt tải
1
Lượt coi
62

File 1 74,6 KB

  • PhilipsFilterSpanner_FY5030_1767387538.stepSTEP · 74,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Phù hợp cho máy tạo ẩm Philips HU5710 / Mã filter: FY5030

Một món phụ kiện để kéo giãn filter về lại kích thước bình thường.
Filter của mình bị co lại sau khi rửa (chắc do rửa mạnh quá).
Hiện tại filter thay thế đang hết hàng, nên cần vệ sinh và tái sử dụng cái cũ.

Sau vài lần vệ sinh (hoặc ít nhất một lần vệ sinh “mạnh tay”), filter sẽ bị co kích thước và luồng gió không còn đi xuyên qua filter nữa. Phần trên có quạt cần phải khớp lên phần đỉnh của filter, nhưng sẽ không khớp được nếu filter đã bị co.

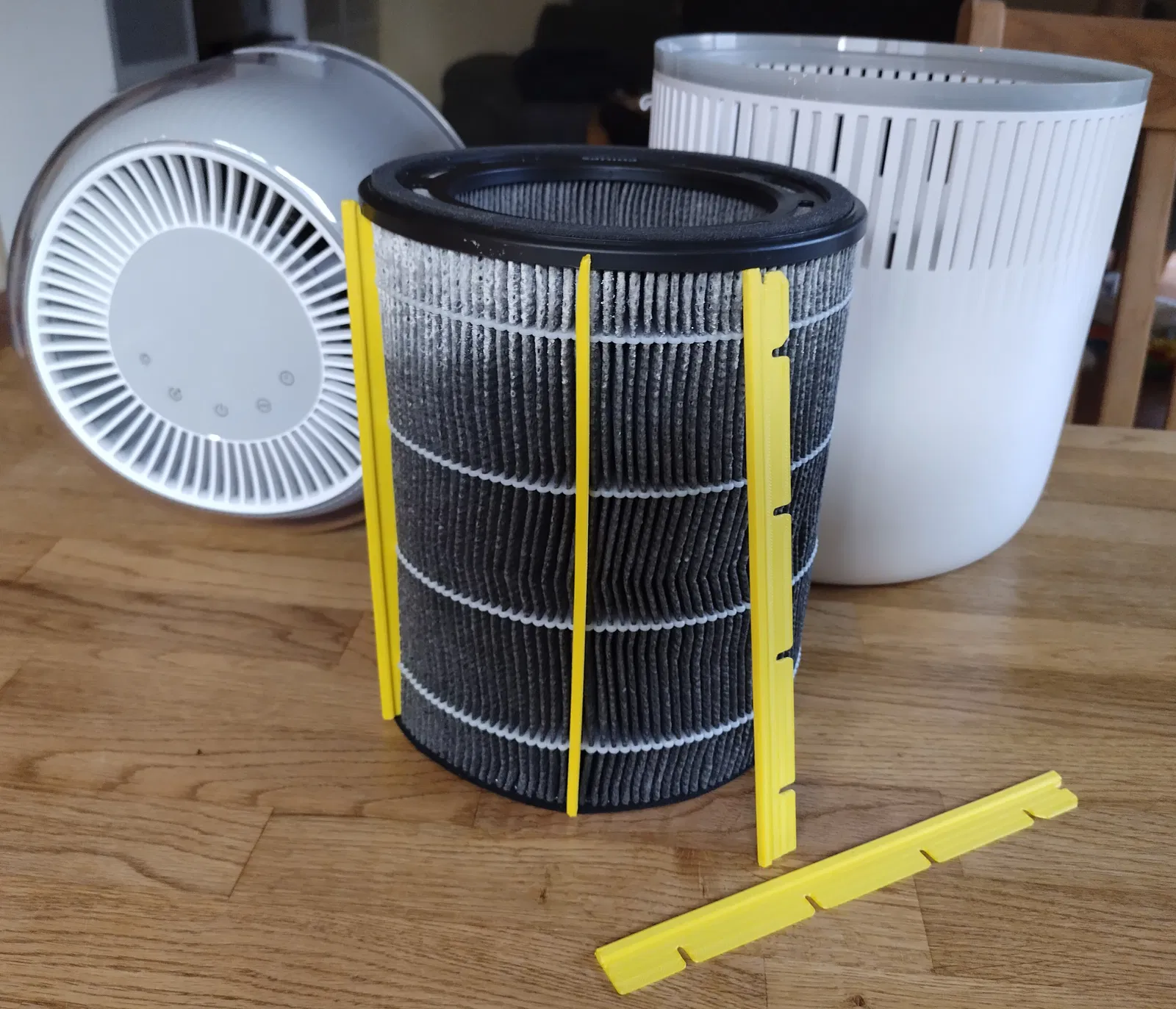

Cái thanh nhỏ này (bạn sẽ cần ít nhất 5 đến 6 cái) có thể gài vào thành ngoài của filter để kéo vật liệu filter giãn ra lại đúng kích thước ban đầu.

Một vài lưu ý khi in:
Mình dùng PLA để test ban đầu, dự tính dùng PETG, nhưng PLA chạy rất ổn.

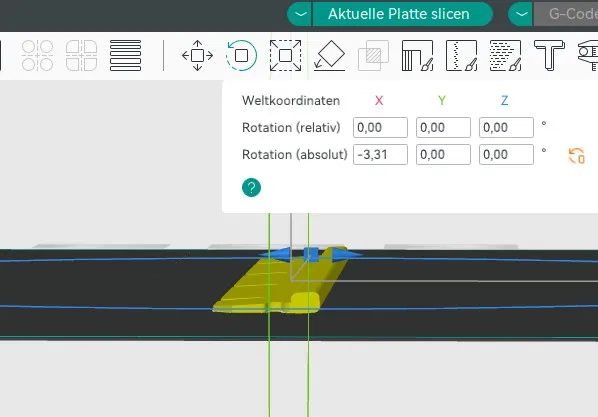

Chi tiết có thể in phẳng trên mặt bàn in, nhưng mình thích in hơi nghiêng vài độ. Mình đề xuất khoảng -3°. Xem ảnh chụp màn hình.
Ưu điểm: phần phải gài vào filter sẽ nhỏ hơn, nên lắp sẽ dễ và hiệu quả hơn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
step
Số file mô hình
1
Tổng dung lượng
74,6 KB
File lớn nhất
74,6 KB
