Khung Filter cho Dust Hood - Bản Cập Nhật (Dust Hood Filter Frame - UPDATED)

Mình dùng Woodstock Big Gulp Dust Hood D4242 như một bộ hút khói (fume extractor) trên bàn làm đồ thủ công/điện tử. Mục đích chính là thông gió (ventilation) chứ không phải hút bụi, nên mình không muốn bụi hay bất cứ thứ gì lớn hơn lọt vào hệ thống thông gió. Mẫu 3D này là một cái khung để giữ miếng furnace filter loại cắt theo kích thước (cut-to-fit). Nó vừa khít vào miệng của hood và giúp việc vệ sinh cũng như thay filter dễ dàng.

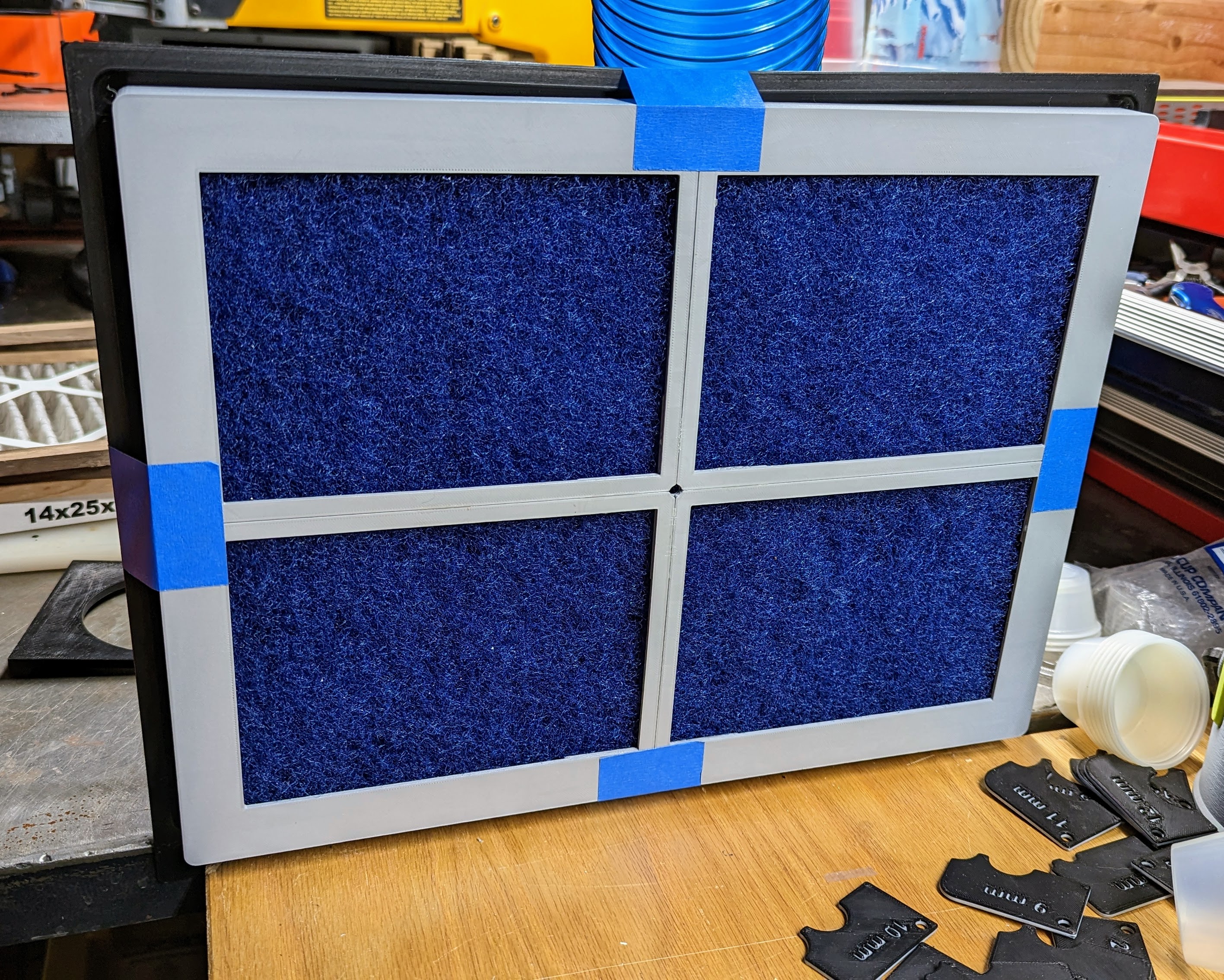

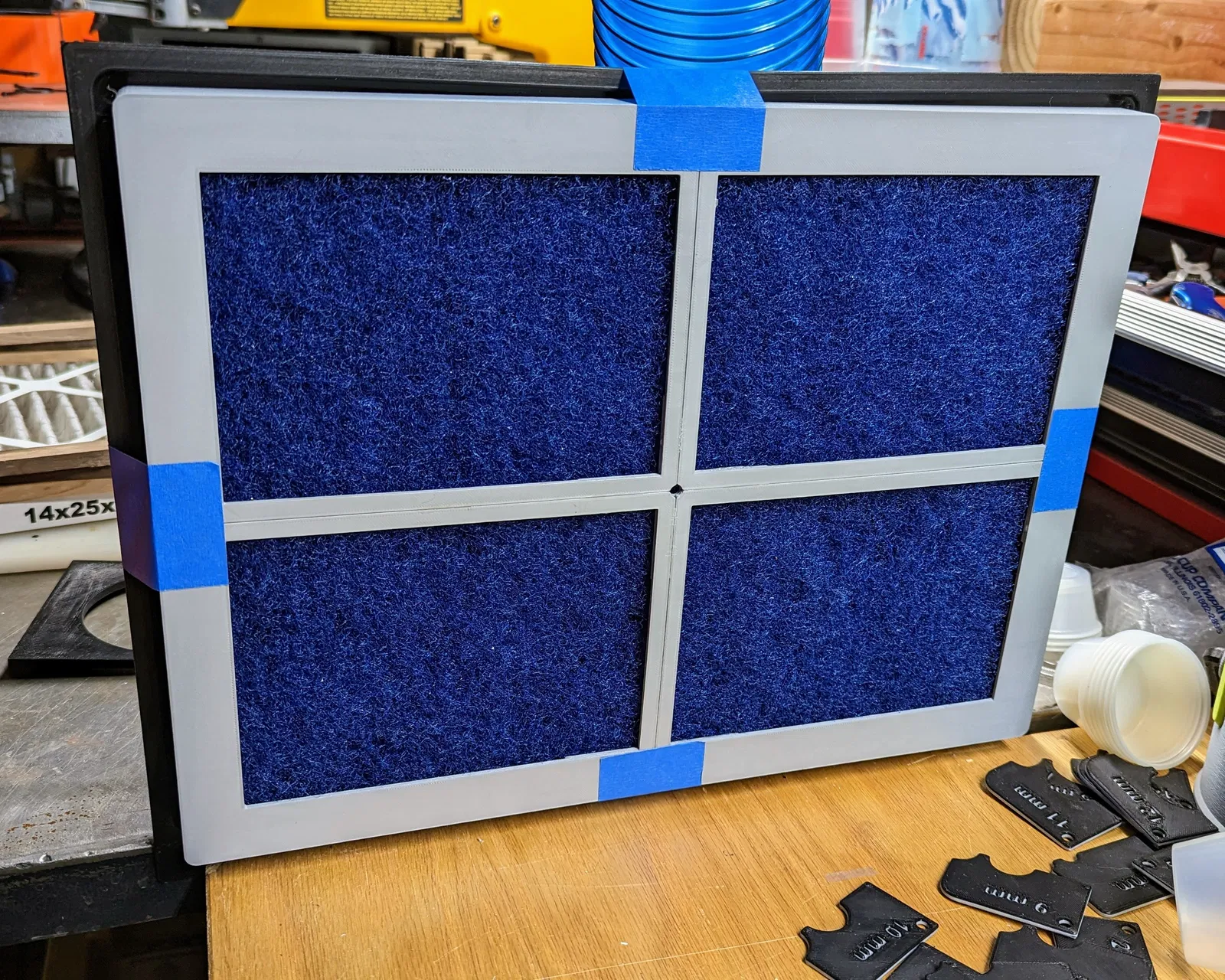

Ban đầu mình cũng nghĩ tới vài cách để gắn khung vào hood, nhưng cuối cùng chọn cách đơn giản là dán cố định bằng băng keo giấy (painters tape). Tới giờ mình vẫn chưa thấy cần phải thử cách gắn nào khác. Khung cũng có thể khoan lỗ dễ dàng để bắt bolt hoặc screw.

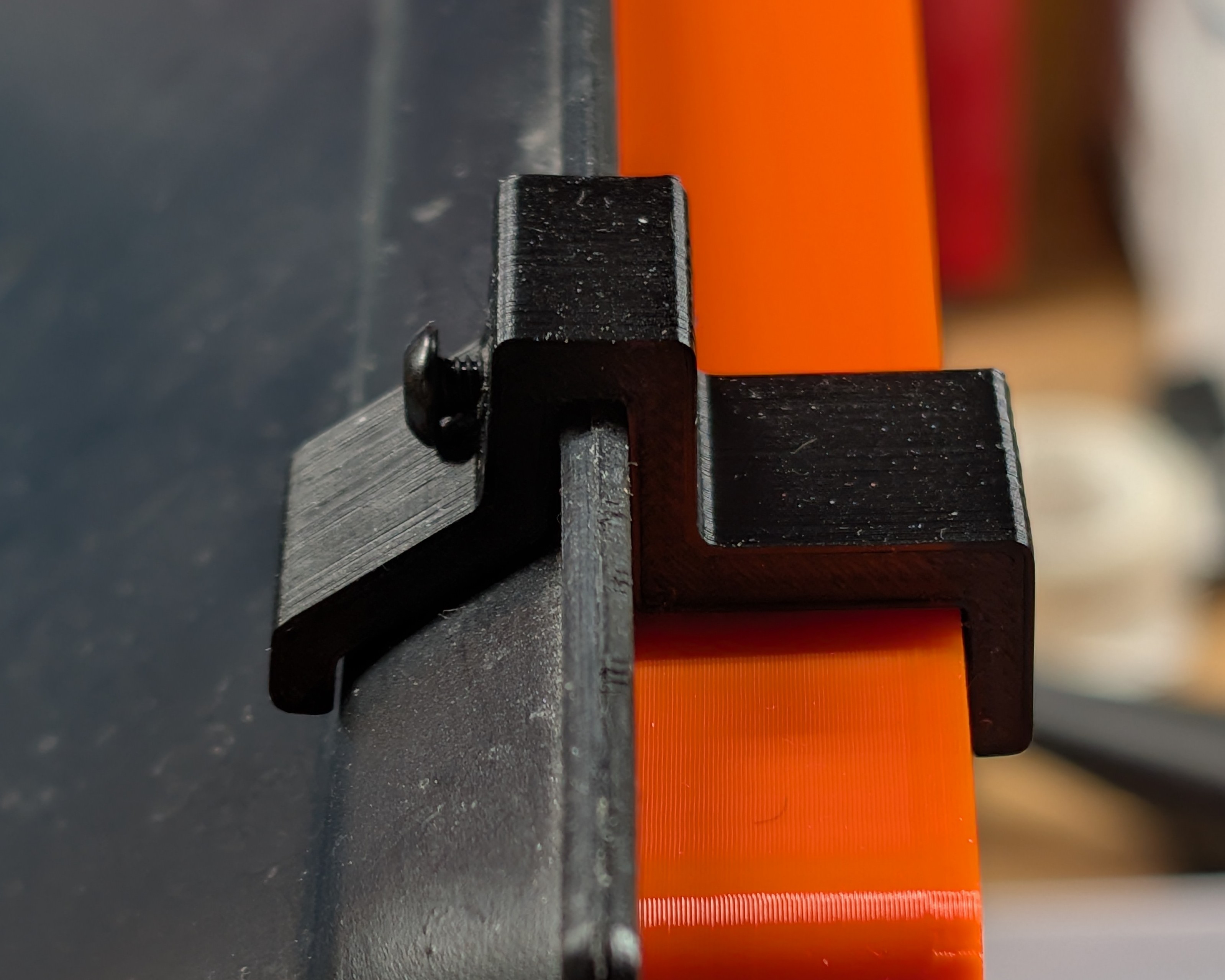

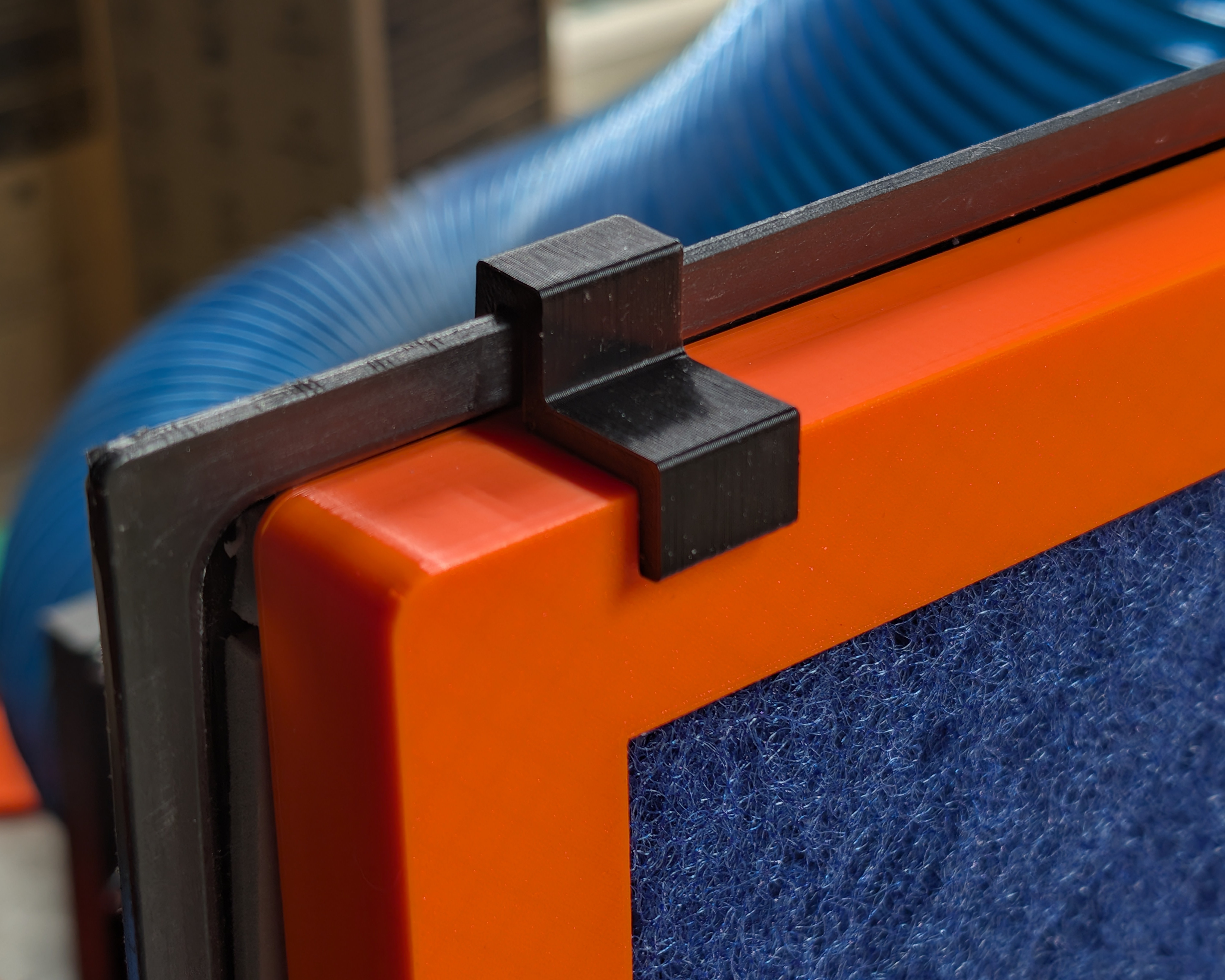

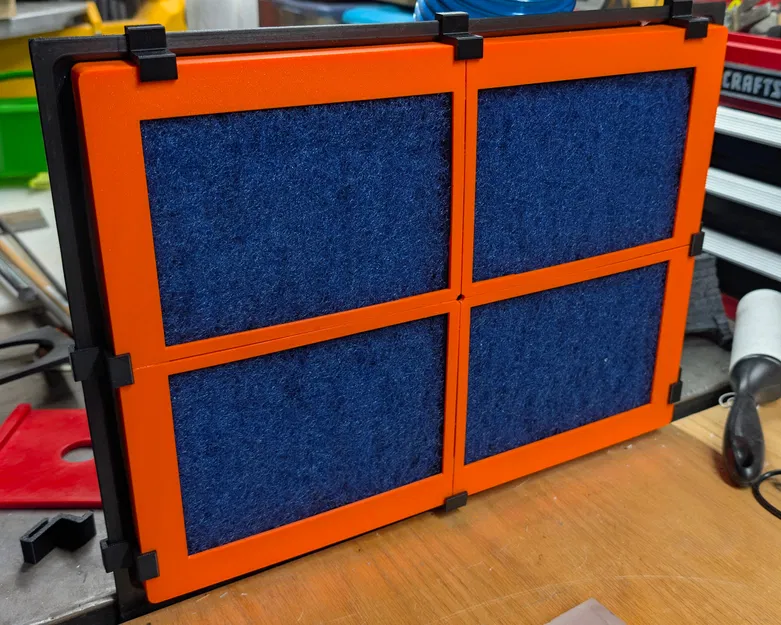

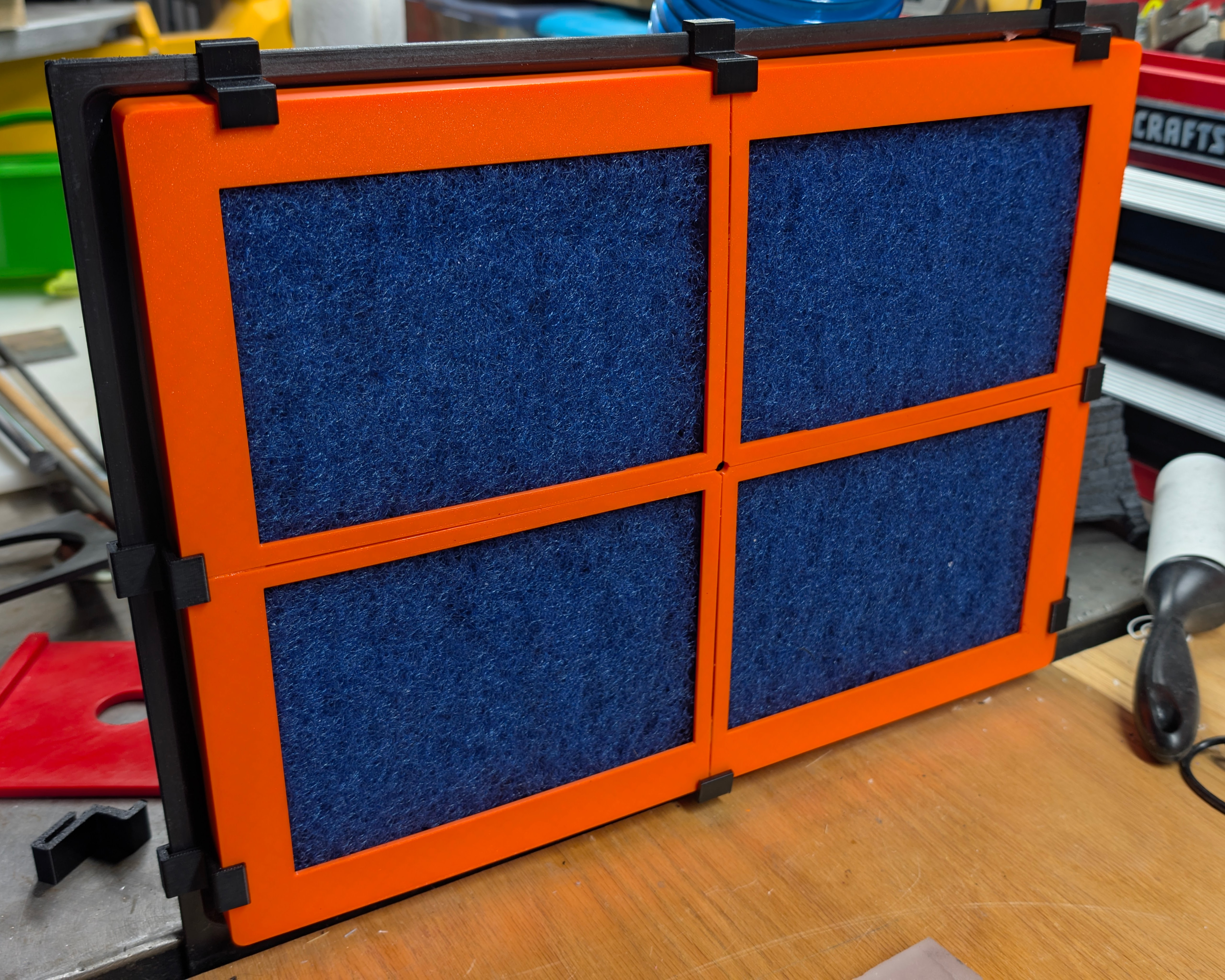

UPDATED: Mình thêm các clip để giữ khung đúng vị trí. Băng keo dùng rất ổn cho tới khi mình thay khung bằng một bản in trên textured bed. Lúc đó clip trở nên cần thiết và hoạt động tốt. Clip có một lỗ cho vít M3, nhưng nếu chỉ ép giữ bằng ma sát (friction) thôi thì cũng khá ổn. Thật ra mình cũng không cần thay khung nếu không bị một “tai nạn” nhỏ với cái torch. PLA gặp lửa chảy nhanh lắm, kể cả lửa nhỏ. ;)

Các file STL nguyên khổ (full sized) quá lớn với đa số máy in 3D gia đình nên cần phải chia (split). Mình đã kèm sẵn phần A và B cho cả khung trước (front) và khung sau (back). In mỗi loại 2 cái là sẽ khá dễ hình dung cách ráp. Nếu cần giải thích thêm thì cứ để câu hỏi ở phần bình luận.
