Gương phản xạ góc 2.4 & 5.8 GHz cho Wifi Access Point

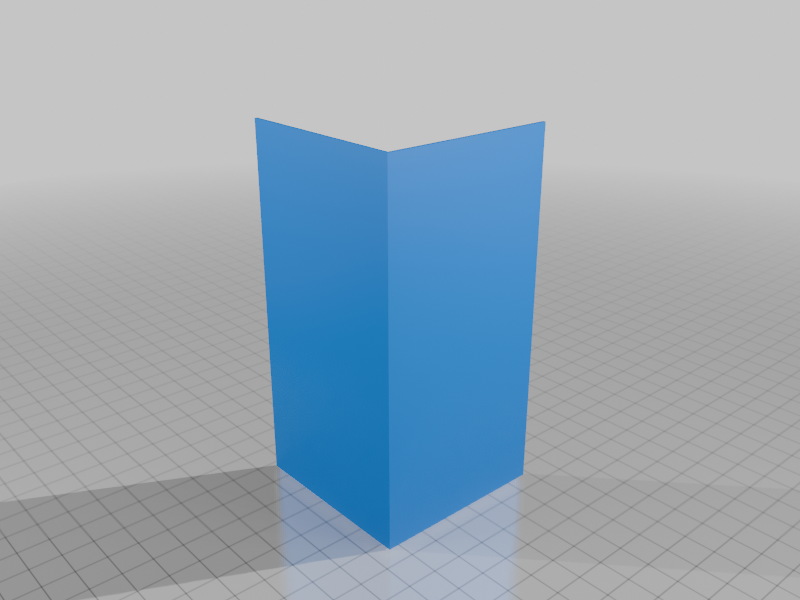

Theo kiểu truyền thống của Freeantennas.Com, mình upload một mẫu Corner Reflector có thể vừa với đa số anten thường thấy trên hầu hết các Wifi Access point. Mình cũng đính kèm luôn mã nguồn OpenScad để bạn tùy biến theo ý muốn.

Về lý thuyết, gắn món này vào một anten trên access point của bạn sẽ tăng cường độ tín hiệu theo hướng ưu tiên khoảng 10 dBi trên tất cả các băng tần. Nếu gắn thêm reflector cho (các) anten còn lại thì anten thứ hai sẽ tăng thêm 3 dBi và hai anten cuối tăng thêm 3 dBi nữa. Giả định AP có 4 anten. Mức cải thiện như vậy là khá nhiều.

Khi dùng thực tế, bạn sẽ đạt khoảng gấp đôi tầm phủ so với trước khi gắn anten/reflector.

Dùng sao đây? In ra thôi. Đây là bộ khung để bạn dán thêm một lớp kim loại phản xạ (giấy bạc/aluminium foil). Vì vậy, hãy in rồi dán keo hoặc dán băng keo giấy bạc vào mặt sau của phần góc (corner) בלבד. Không cần dán foil lên các ngàm/kẹp (brackets) hay chỗ nào khác.

Có một website ở freeantennas.com giải thích nguyên lý mà reflector này được thiết kế dựa theo. Mình chỉ quyết định cập nhật phiên bản mình từng làm ở đó thành bản nhựa ở đây.

Chúc bạn in vui vẻ và để lại bình luận về kết quả của bạn ở đây nha.
