Vỏ outdoor Mikrotik RB711 kèm reflector

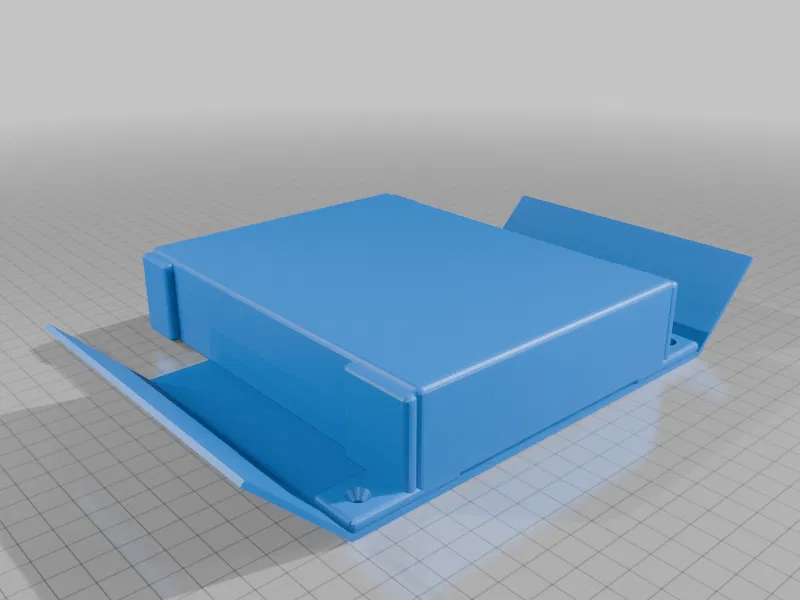

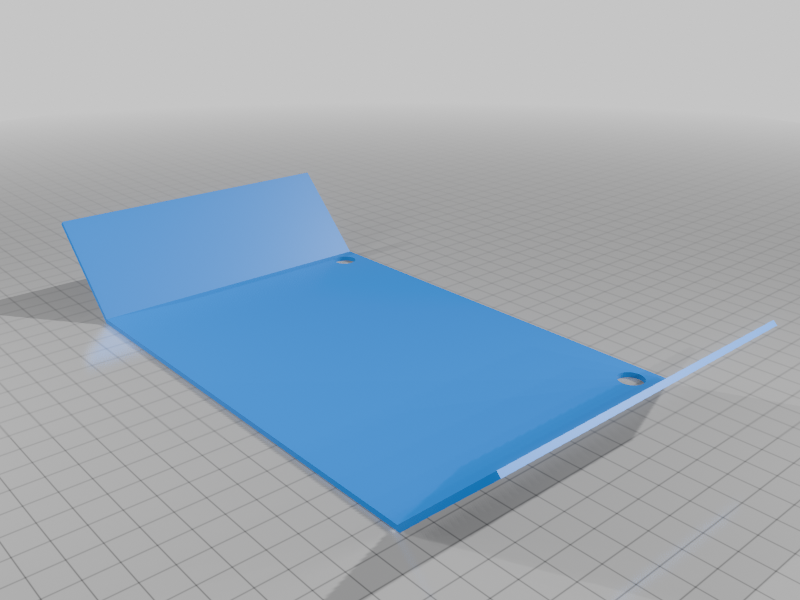

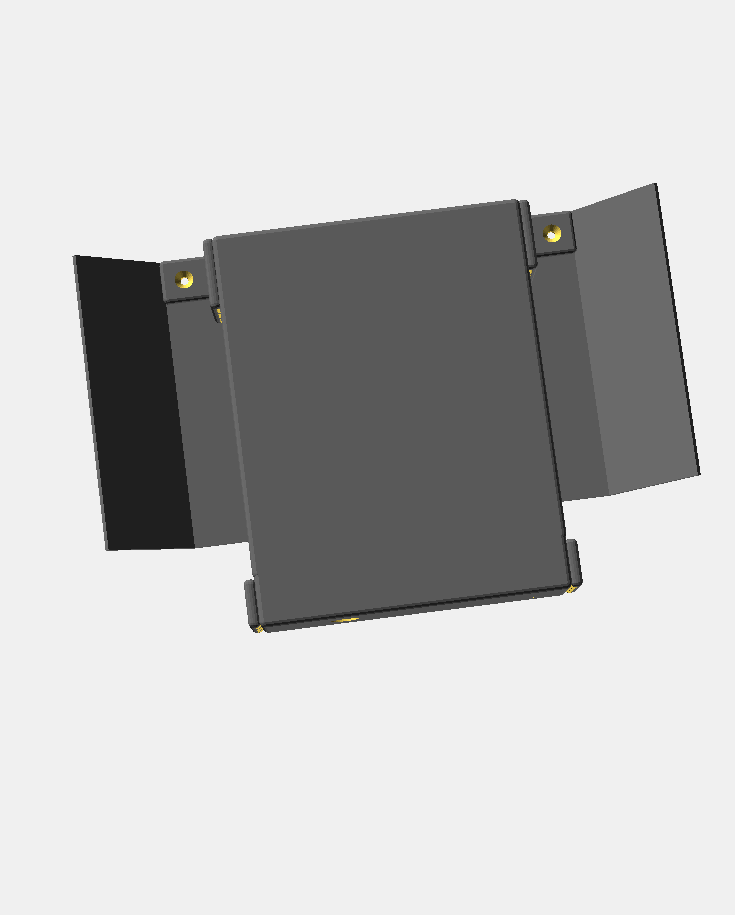

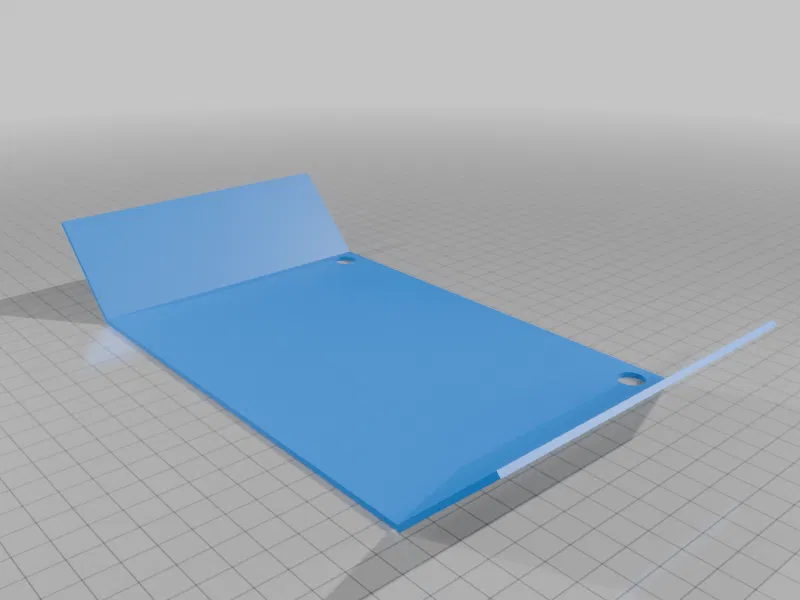

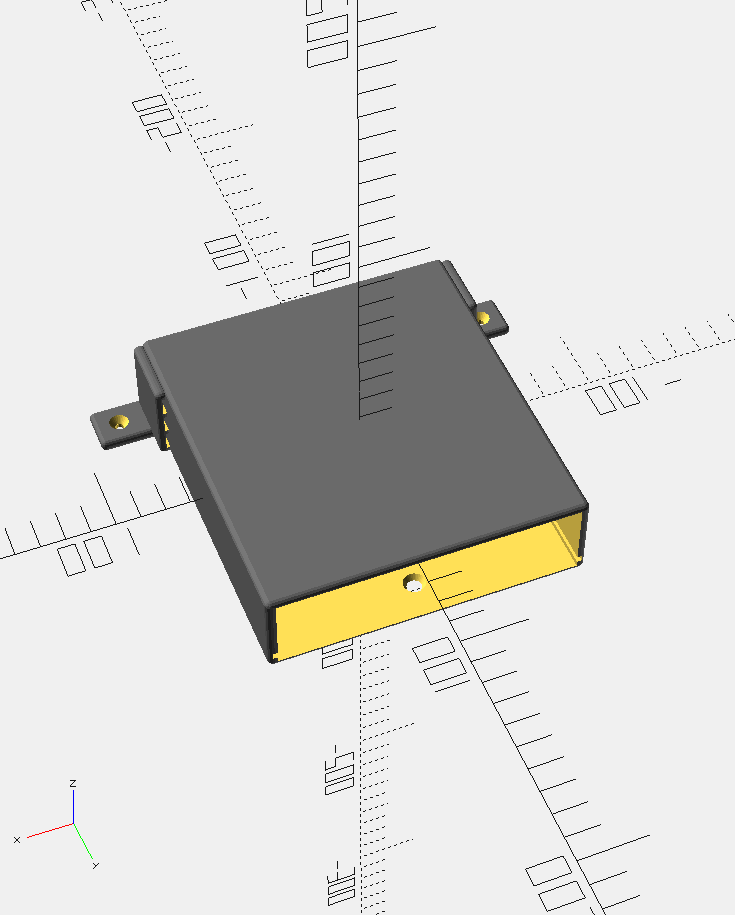

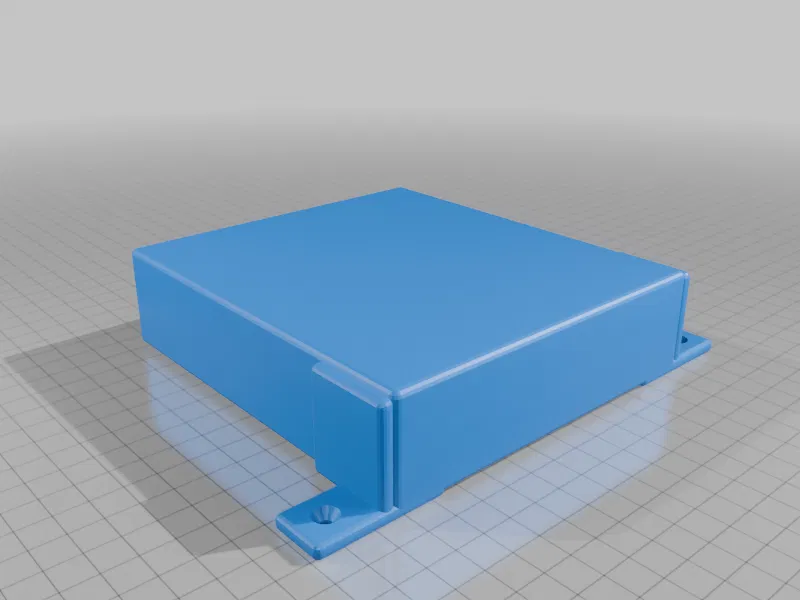

Mình cần làm khá nhiều hộp ngoài trời kiểu này cho một khu đất mình đang biến thành một hotspot lớn, nên tự thiết kế luôn. Mình thường dùng PETG cho vỏ outdoor. Chỉ cần treo lên tường và dán băng keo nhôm (loại dùng cho ống gió/duct work) phủ lên phần reflector để tăng vùng phủ theo khu vực trong khuôn viên mà bạn muốn. Mình cũng có một hộp indoor cho RB711. Xem trong mục “things” của mình. File OpenSCAD để tạo ra mẫu này cũng được đính kèm.

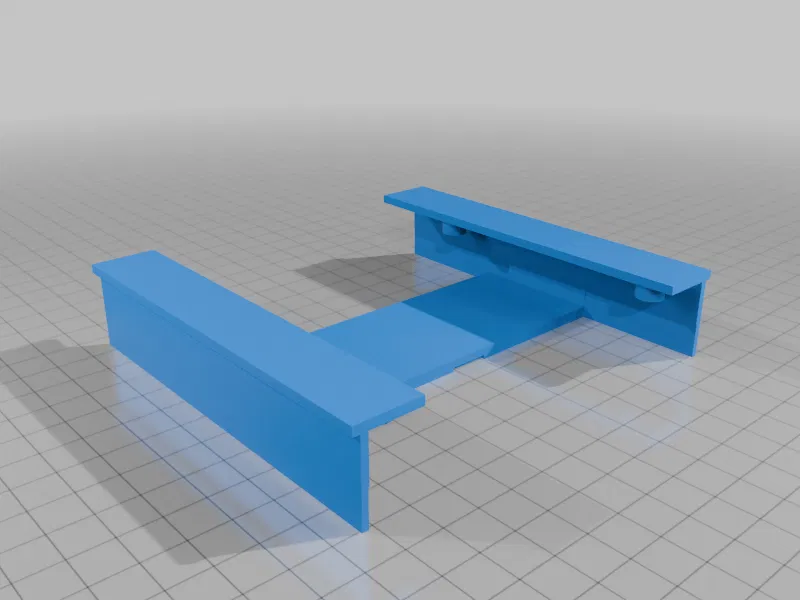

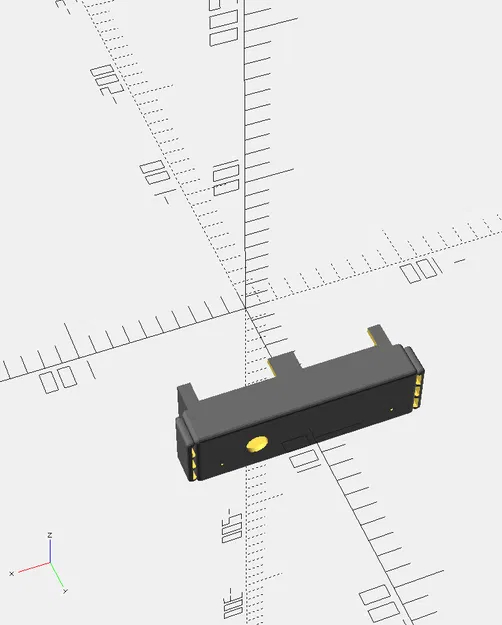

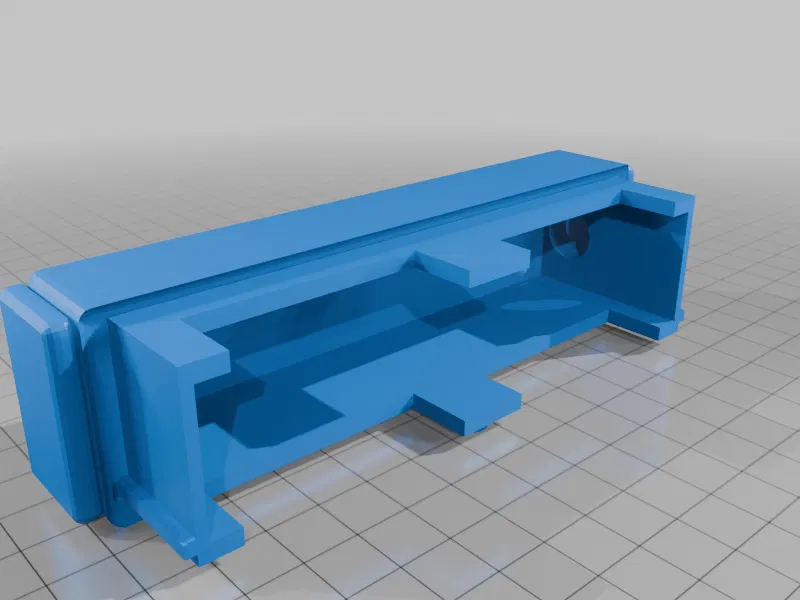

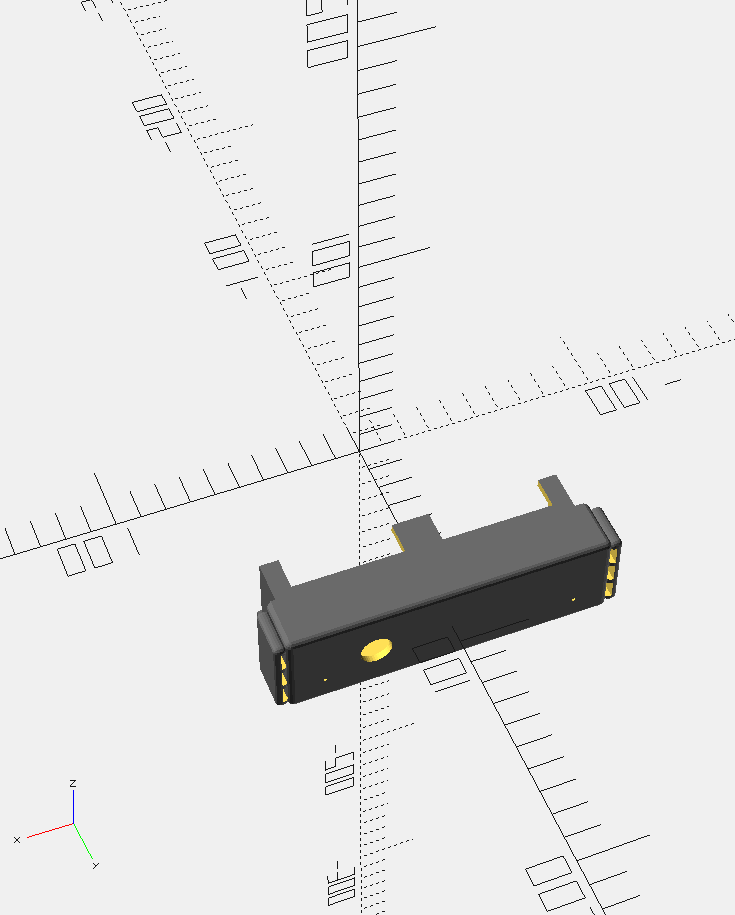

Có một cái bracket để gắn board. Bracket đó trượt vào trong hộp và phần đáy sẽ “click” vào đúng vị trí. Hộp có khe thông gió ở phía trên. Bạn có thể dán lưới mịn ở mặt trong hộp để ngăn côn trùng. Mùa đông kiến hay làm tổ ở những chỗ ấm.

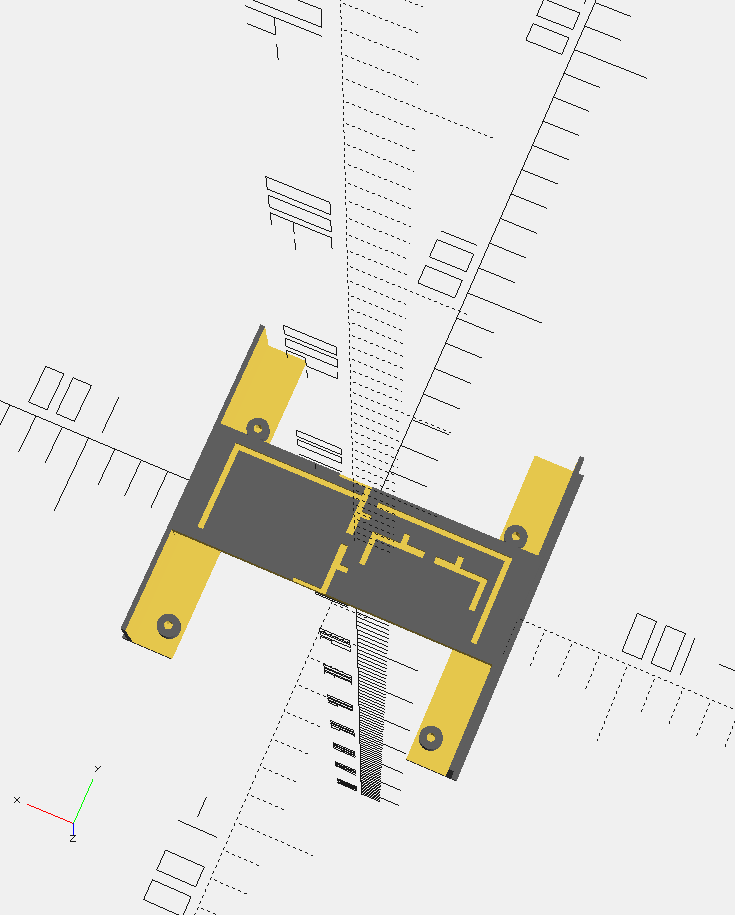

Trên bracket đó còn có vài cái template mình dùng để làm antenna cho các hotspot này. Nhờ vậy lúc lắp dipole đỡ phải đo đạc và cắt nhiều. Mình làm dipole bằng cách tuốt phần vỏ của pigtail, tách lõi giữa khỏi lớp braid rồi dán chúng lên bracket. Có template cho dipole 900Mhz, 2.4Ghz và 5Ghz. Nếu card của bạn là dual band thì gắn 5gig vào một port và 2.4gig vào port còn lại. Chạy NGON LÀNH luôn!

Mình có để kèm địa chỉ PayPal: “Mister can ya help a fella out?” ;)
