Spooky Airgun Moderator/Silencer 177 & 22

INITIAL: 3/26/2025 UPDATE: 3/27/2025 Đã gỡ bớt một số file STL và thêm file 3mf. Thêm các file hỗ trợ ren gắn M10x1. Chỉnh sửa phần “cosmetic” để nhìn đẹp hơn khi in bằng máy FDM. UPDATE: 4/07/2025: Chỉnh thiết kế bản .22 để cải thiện ngưỡng vận tốc (cutoff velocity) của moderator. UPDATE: 5/14/2025: Thay các file 3mf bằng file STL.

Các chuẩn ren hiện hỗ trợ: 1/2 x 20 UNF (HAF20) 1/2 x 28 UNF (HAF28) M10x1 M14x1 M14x1.25 M16x1 M18x1 (chỉ .22) M19x1.5 (chỉ .22) M20x1 (chỉ .22) M20x2 (chỉ .22)

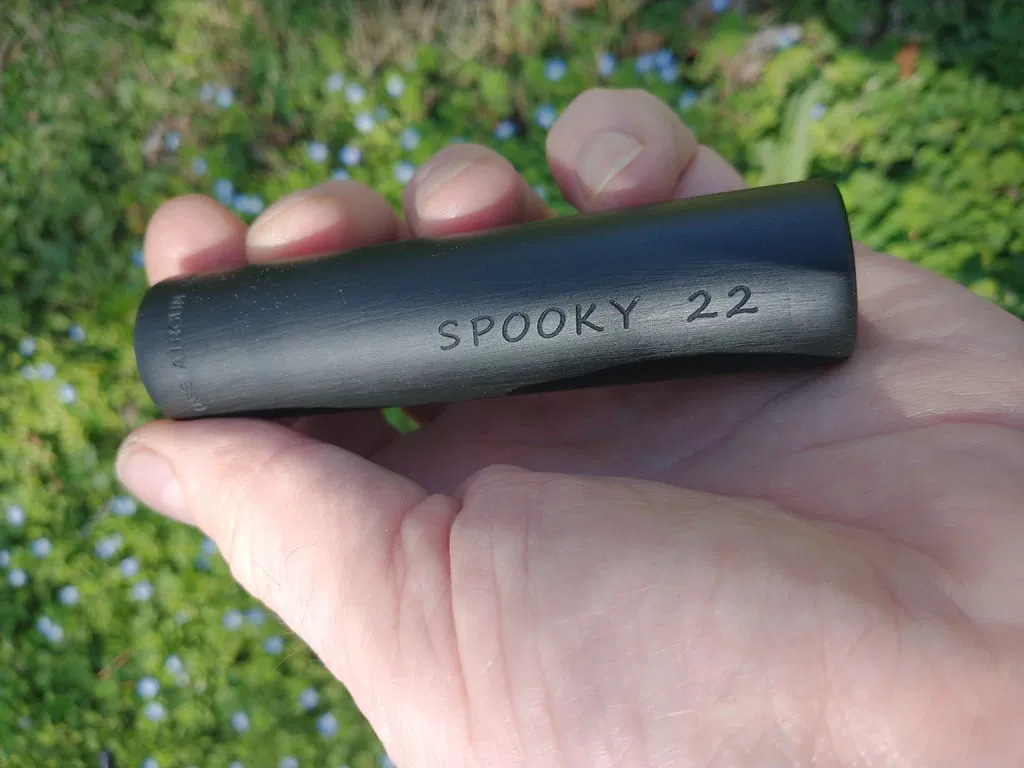

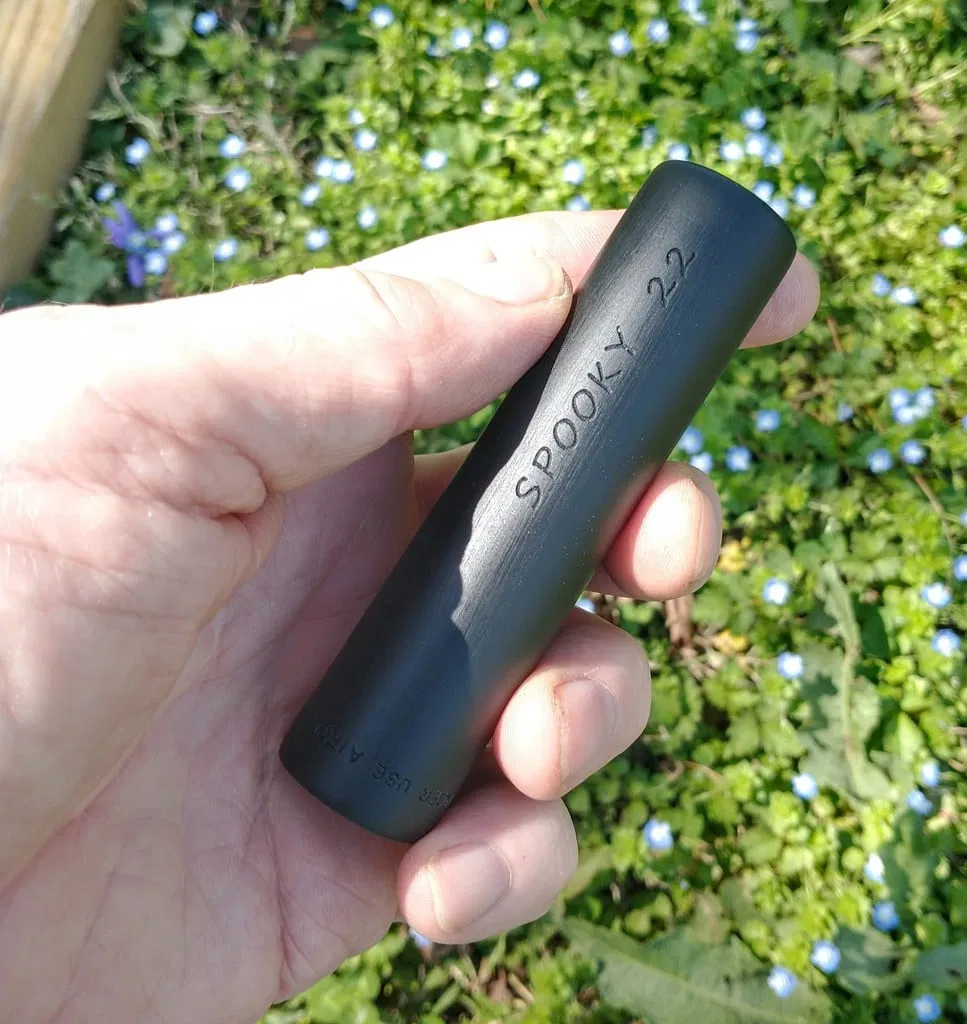

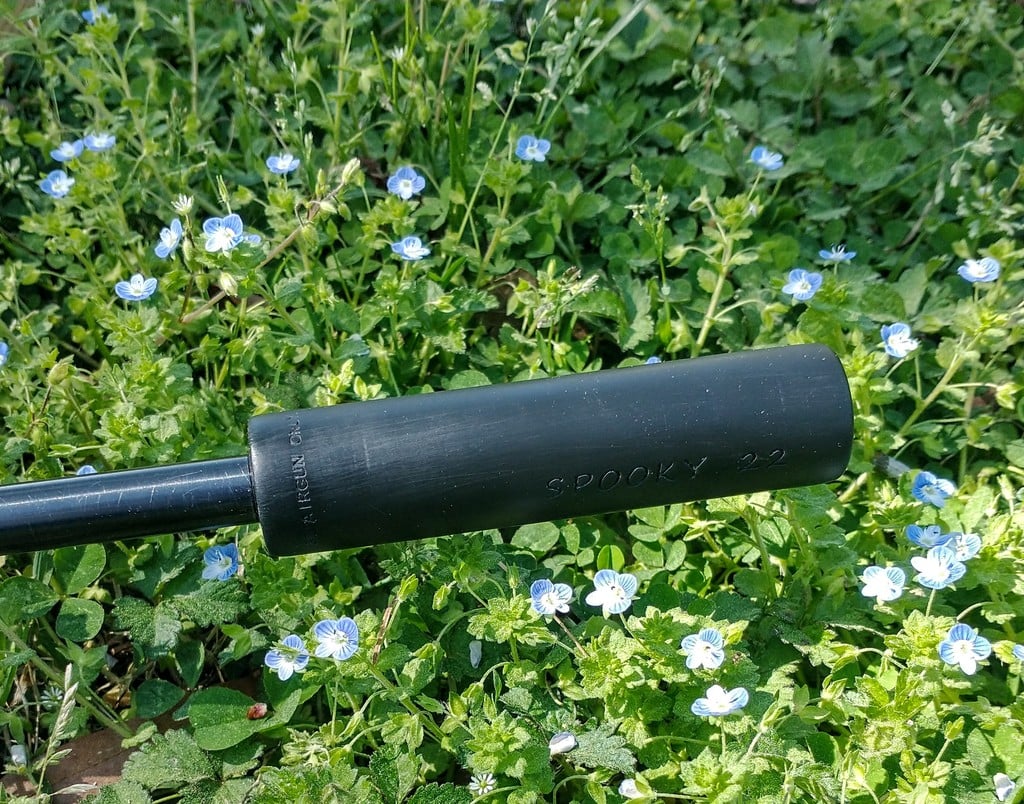

The Spooky

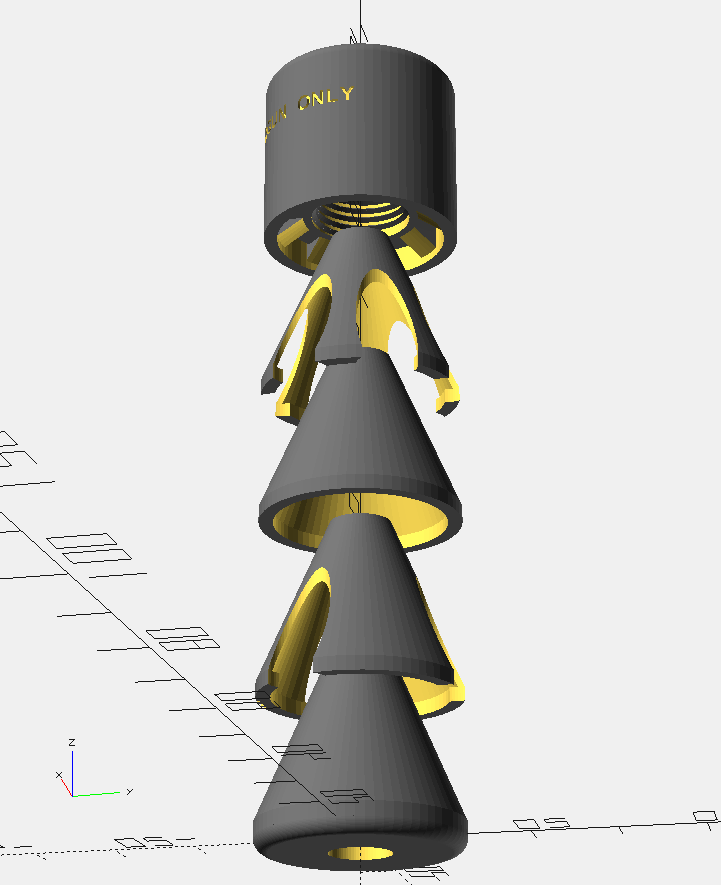

Đây là một moderator 2 baffle cực kỳ nhỏ gọn.

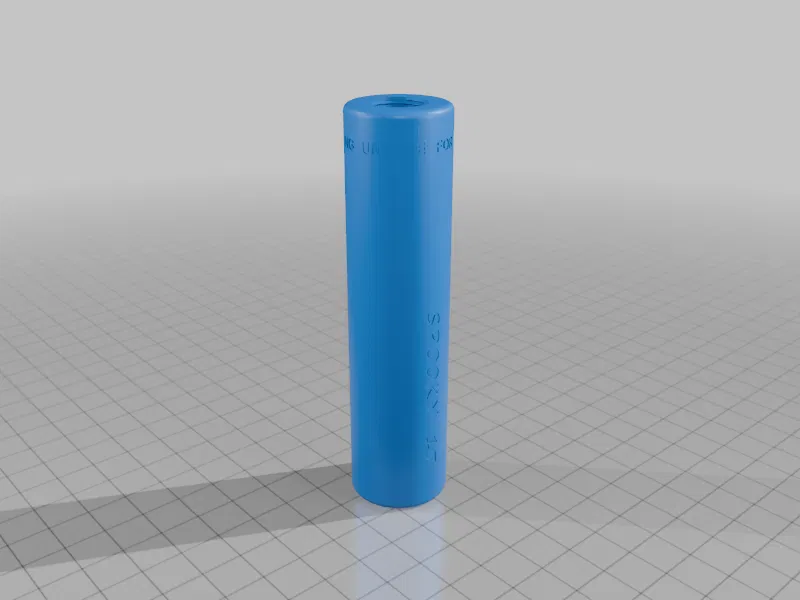

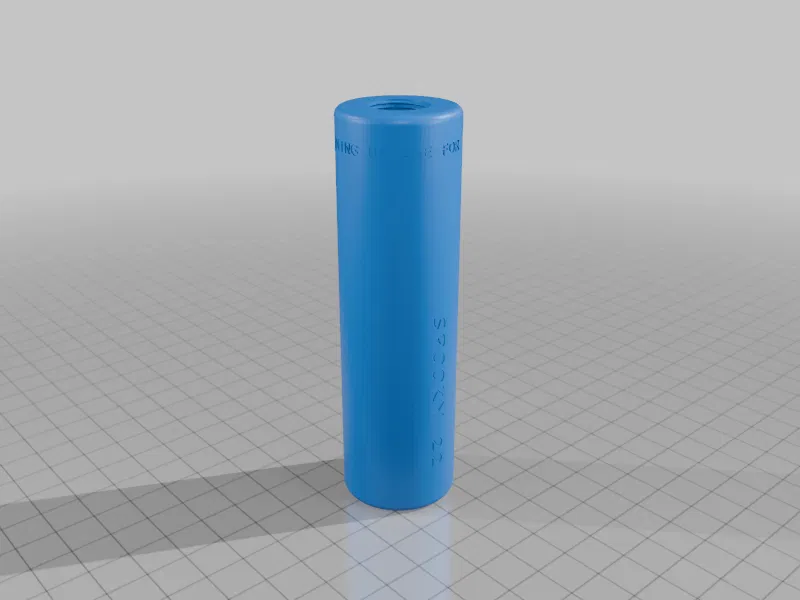

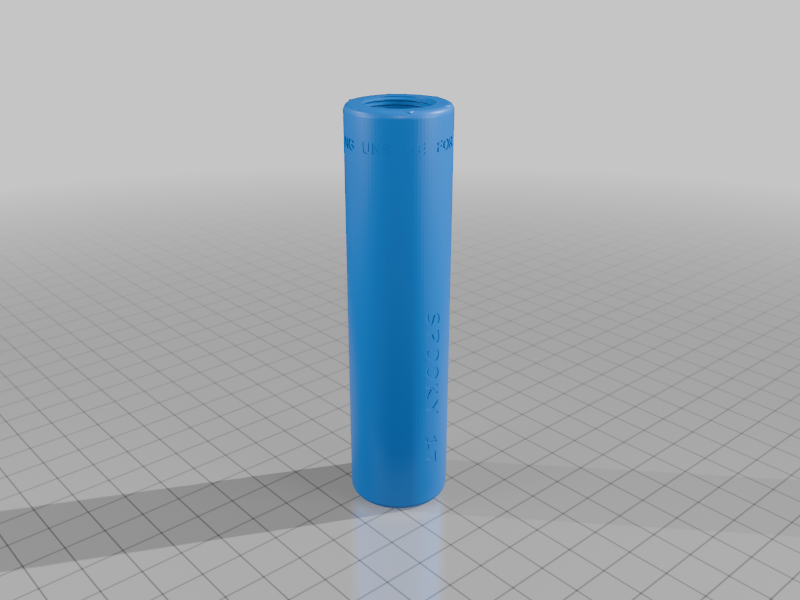

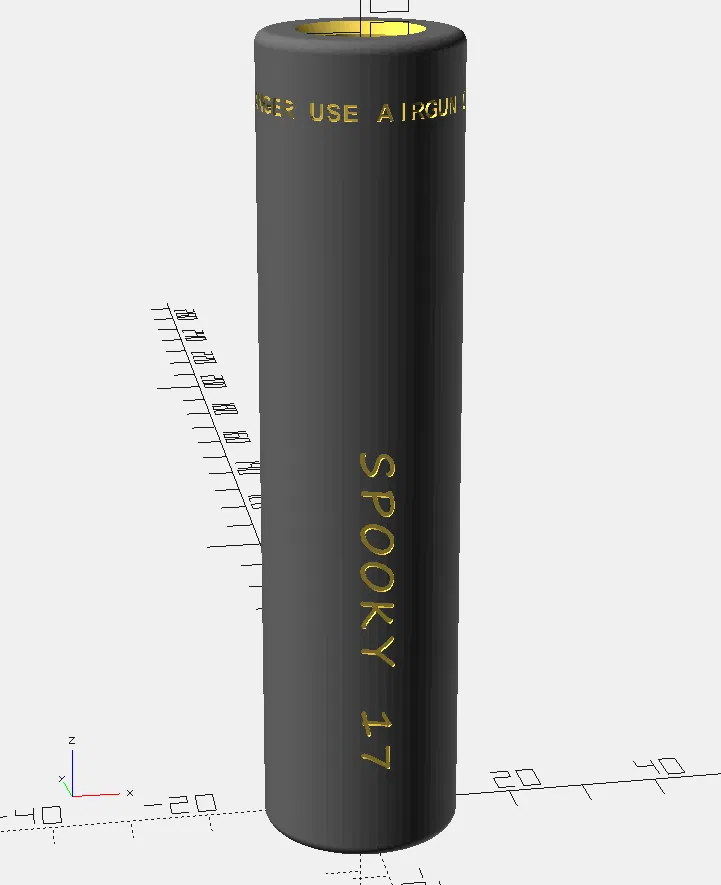

Bản 177 có kích thước 25mm x 100mm, thể tích chỉ 49cc. Bản 22 là 30mm x 100mm, thể tích chỉ 71cc. Cứ thử đi, đảm bảo sẽ bất ngờ.

Một điểm ở thiết kế baffle này mà nhiều người hay không để ý là: càng “đẩy” mạnh thì nó càng hoạt động hiệu quả. Vì thiết kế vận hành theo kiểu “feed back loop”. Áp suất cao hơn sẽ tạo lực cản lớn hơn. Dòng khí đi tới nhiều hơn sẽ làm tăng back pressure. Tất cả moderator của tôi đều áp dụng nguyên lý này.

Đây là một moderator nhỏ gọn, xịn. Thử đi, sẽ bất ngờ đó.

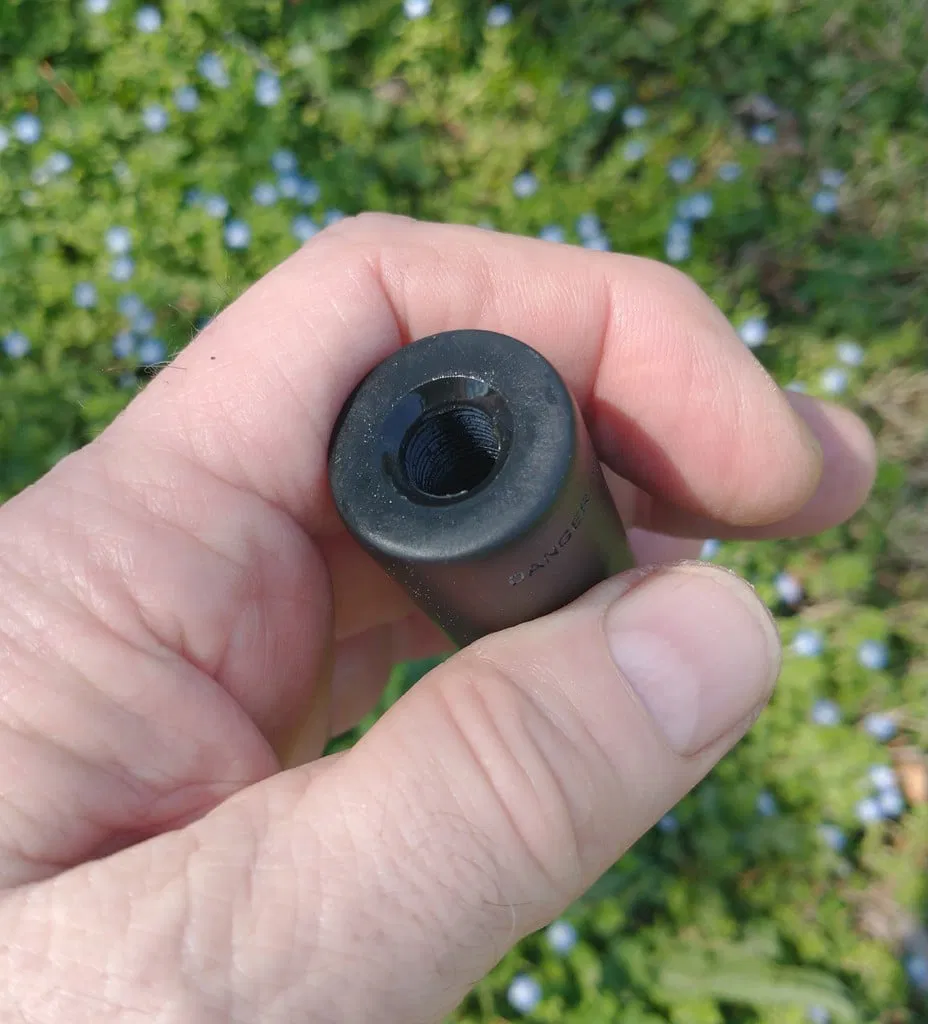

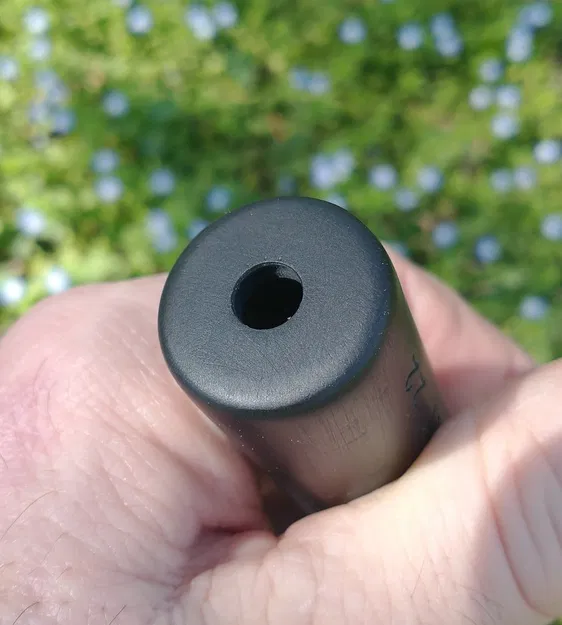

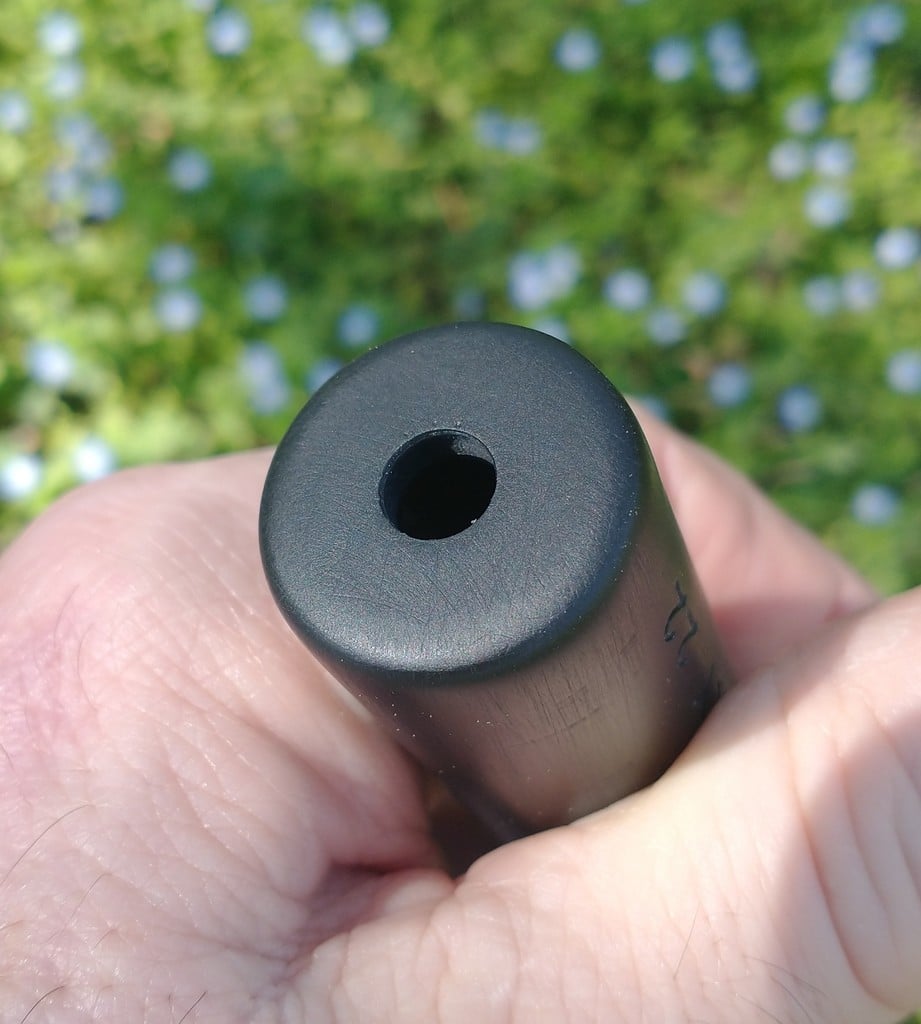

Mẹo in RESIN: Tôi dùng ABS like Resin của Elegoo (có trong hình đính kèm). Tôi không có đầu phun (nozzle) nhỏ trên máy FDM của mình. Moderator này in liền 1 khối. Khi in bằng máy resin, tôi đặt đầu muzzle hướng về phía bàn in (bed) và dùng supports.

Mẹo in FILAMENT: Khuyến nghị mạnh PETG. In muzzle hướng xuống, không cần supports. Set Vertical walls = 5 (hoặc hơn). Set top và bottom walls = 4 (hoặc hơn). Set infill = 30% (hoặc hơn). Khi tôi in trên máy FDM, tôi đặt muzzle hướng xuống ngay trên bed.
