Atom Airgun Moderator 17, 22 & 25 Caliber (Bản in 3D)

INITIAL: 3/10/2025 UPDATE: 3/27/2025 ~Chỉnh sửa phần cosmetic: đổi font để hỗ trợ in trên máy FDM tốt hơn. Kéo dài đoạn ren. Thêm một số hình ảnh. UPDATE: 3/29/2025 ~Gỡ file STL và thêm file 3mf.GIỜ HỖ TRỢ: REN 1/2 x 20 UNF & M10 x 1 UPDATE:5/14/2025 ~Gỡ file 3mf. Thêm file STL. UPDATE:7/10/2025 ~Thiết kế lại lớn,file stl Next Gen (gen 2). Các loại ren hiện hỗ trợ: 1/2 x 20 UNF (HAF20) 1/2 x 28 UNF (HAF28) M10x1 M14x1 M14x1.25 M16x1 M18x1 M19x1.5 M20x1 M20x2

The Atom

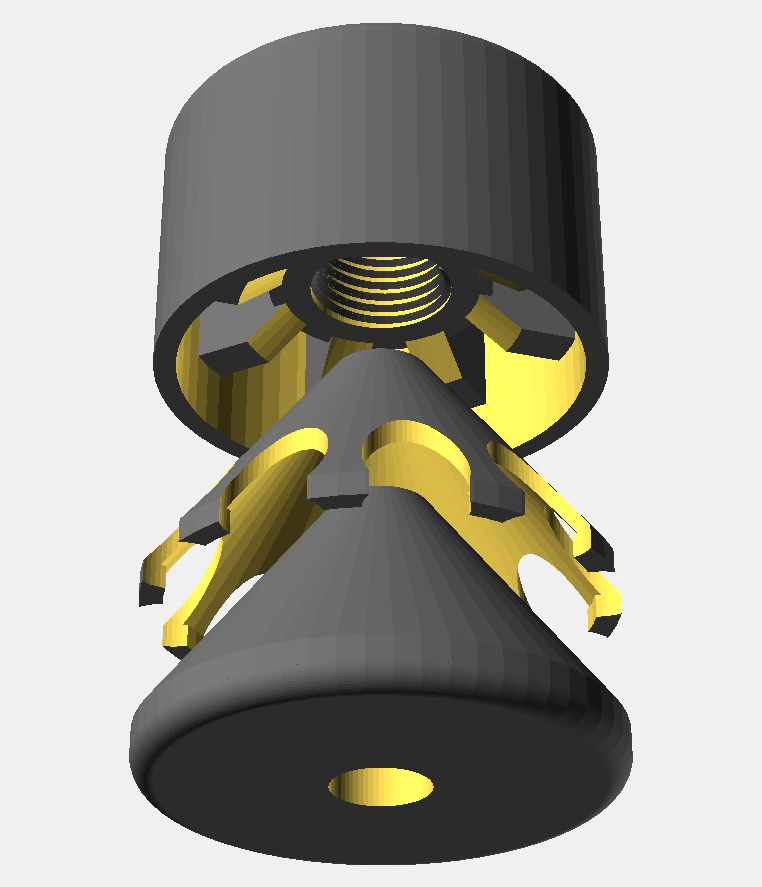

Mọi thiết kế đều bắt đầu với một “Atom” làm lõi. “Tesla Baffle” đầu tiên trong mỗi moderator của series này là một air stripper. Mục đích của nó là tách luồng không khí “bẩn” ra khỏi viên đạn khi rời khỏi đầu nòng và làm chậm sự truyền xung (impulse) đủ lâu để viên đạn có được một chút “lợi thế xuất phát”. Về lý thuyết, điều này giúp tăng độ chính xác. Thực tế thì canh thời điểm là yếu tố cực kỳ quan trọng và muzzle velocity sẽ có tác động. Nhiều vent hơn sẽ làm áp suất dưới cone trên tăng nhanh hơn, ít vent thì làm quá trình đó chậm lại. Thiết kế này được tối ưu để làm air stripper, không phải moderator. Việc giảm tiếng hoàn toàn là thứ yếu so với chức năng chính của baffle này; tuy vậy bạn vẫn sẽ thấy có giảm tiếng đôi chút với cái moderator nhỏ này.

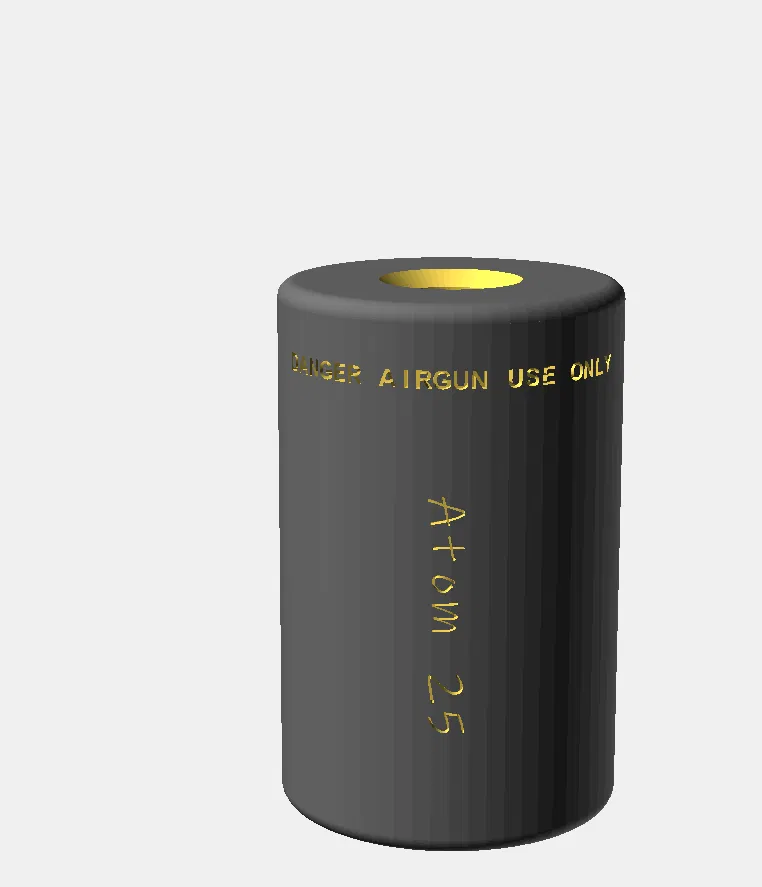

Ở đây có thiết kế cho ba caliber: 17, 22 và 25. Có tổng cộng sáu file 3D đi kèm. Ba file có ren 1/2 x 20 UNF và ba file có ren M10 x 1.

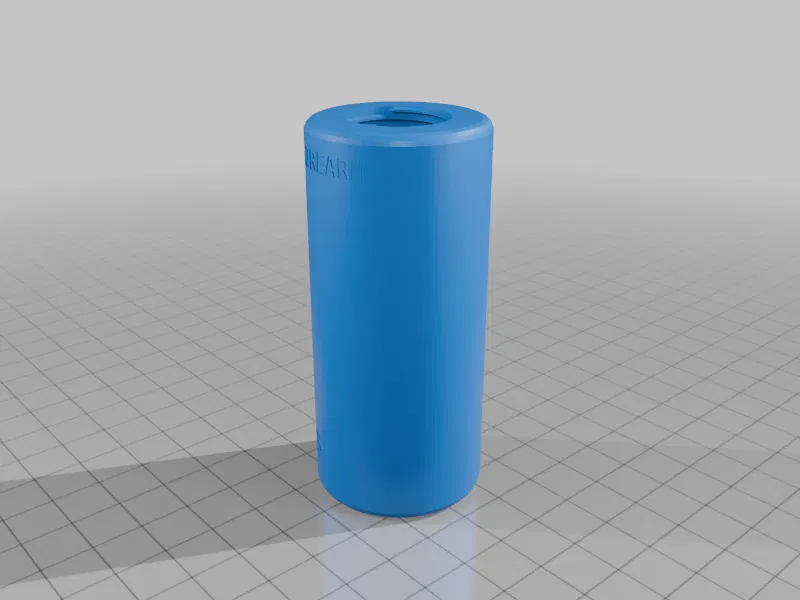

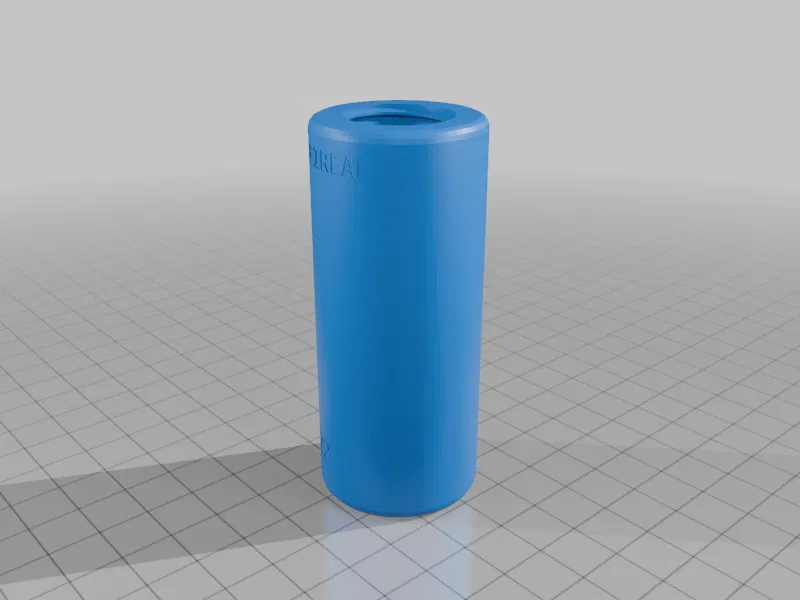

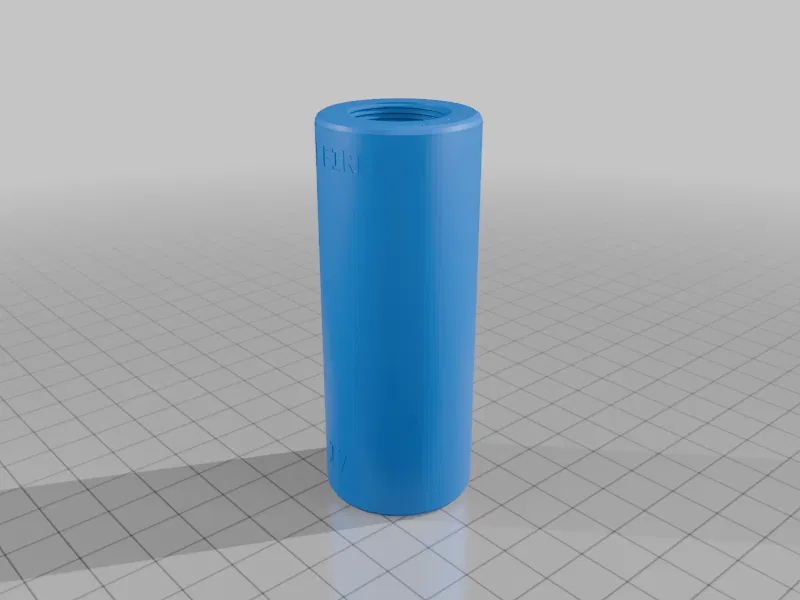

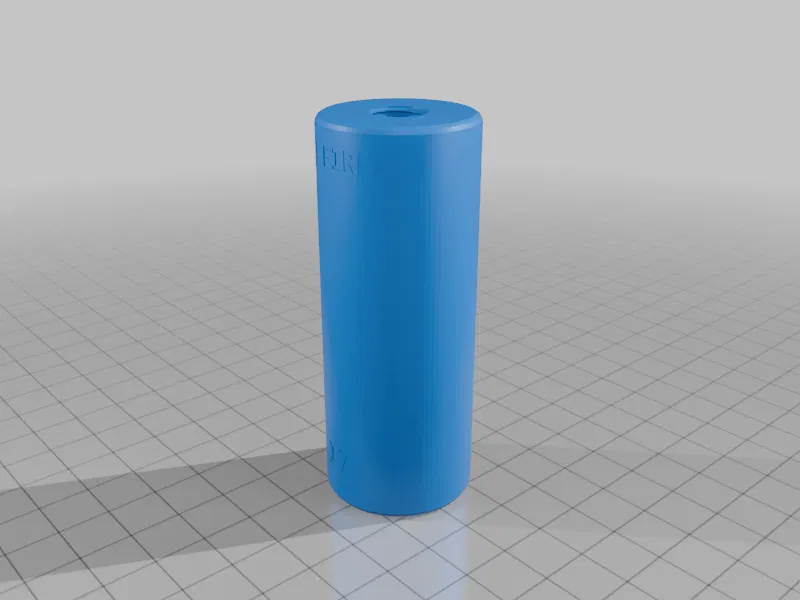

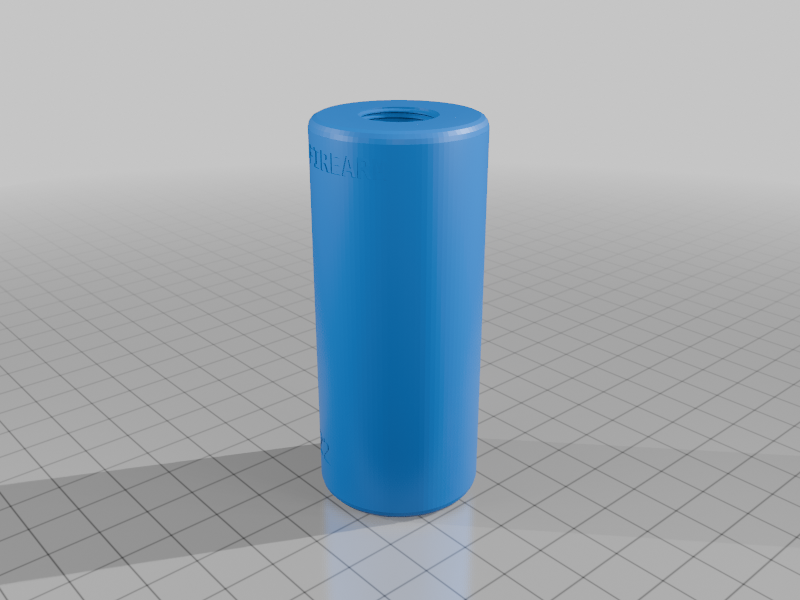

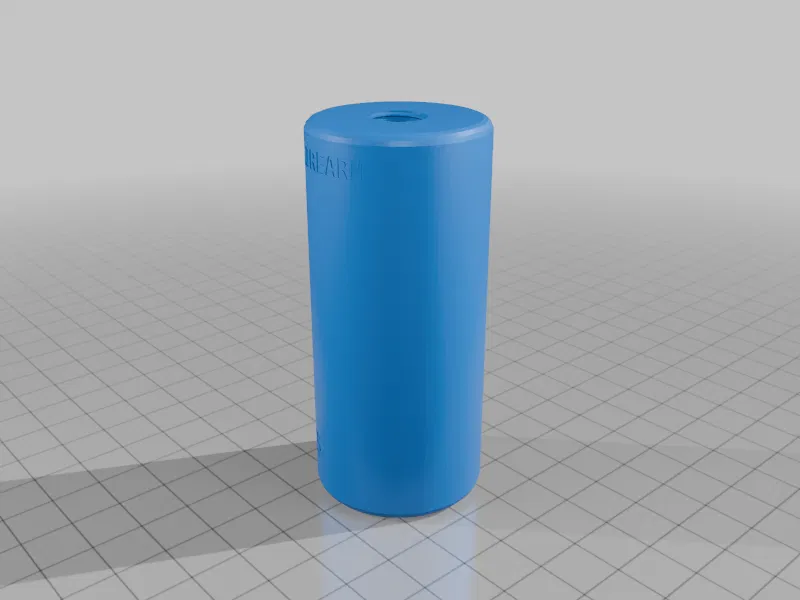

Mỗi caliber có đường kính khác nhau. Bản 17 đường kính 30mm. Bản 22 đường kính 35mm và bản 25 đường kính 40mm. Cách làm này cho phép góc cone tối ưu hơn và giúp cải thiện hiệu năng. Mỗi cái dài danh nghĩa 60mm. Tính ra thể tích lần lượt khoảng 42cc, 58cc và 75cc.

Đây là một moderator nhỏ gọn, dùng ổn cho súng trường thi đấu 10 mét.

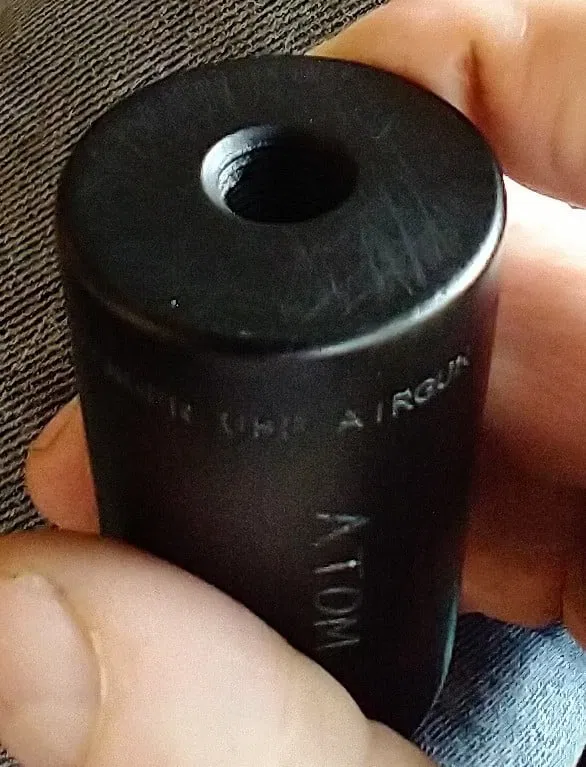

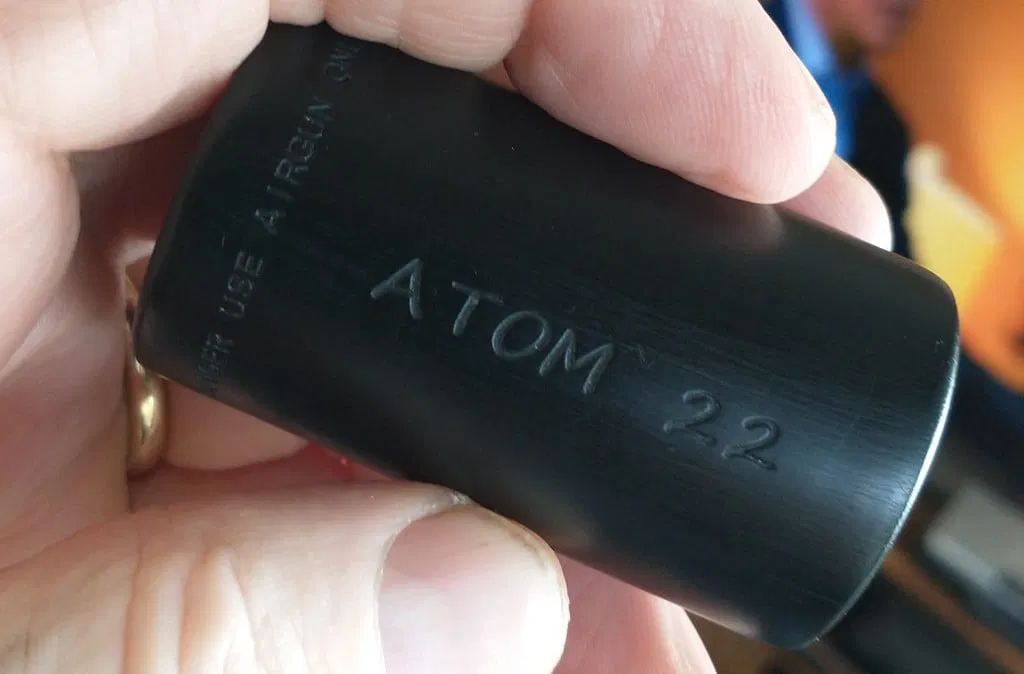

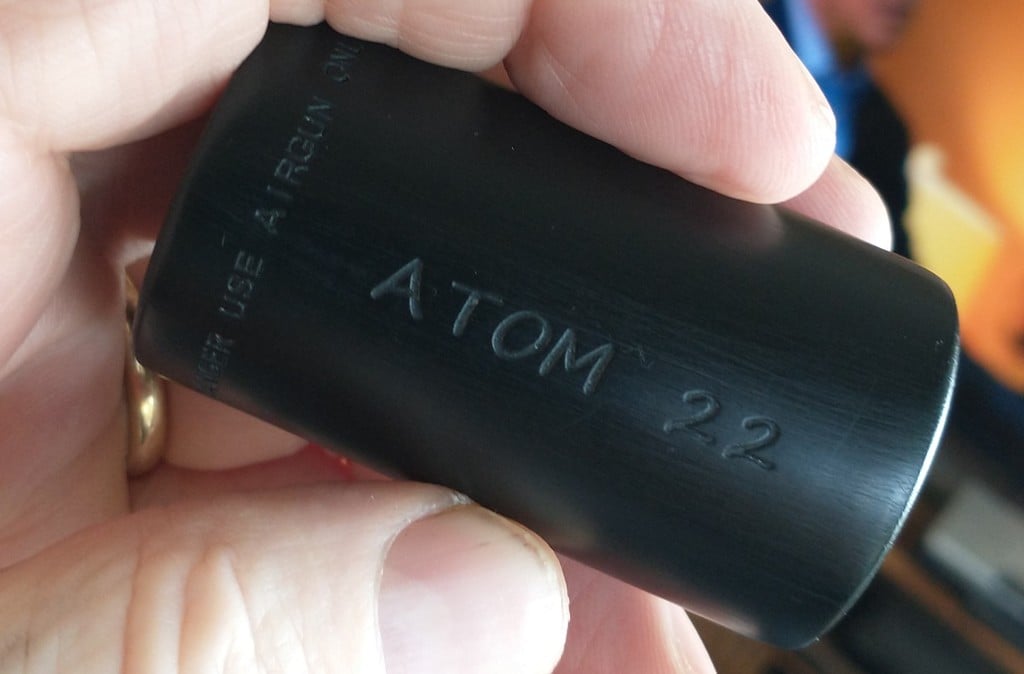

Mẹo in RESIN: Mình dùng ABS-like Resin của Elegoo (có trong ảnh đính kèm). Mình không có đầu nozzle nhỏ cho máy FDM. Moderator này in một khối (one piece). Khi in bằng máy resin, mình đặt hướng muzzle quay về phía mặt bàn in và dùng supports.

Mẹo in FILAMENT: Khuyến nghị mạnh PETG. In muzzle hướng xuống, không cần supports. Set Vertical walls = 5 (hoặc hơn). Set top and bottom walls = 4 (hoặc hơn). Set infill = 30% (hoặc hơn). Khi mình in trên máy FDM, mình cũng đặt muzzle hướng xuống mặt bàn in.
