Vỏ Shelly 1PM PLUS – không dùng insert

Remix từ holder này: https://www.thingiverse.com/thing:4974328

Bổ sung cho @cnrd, mình remix lại phiên bản có WAGO từ Thingiverse.

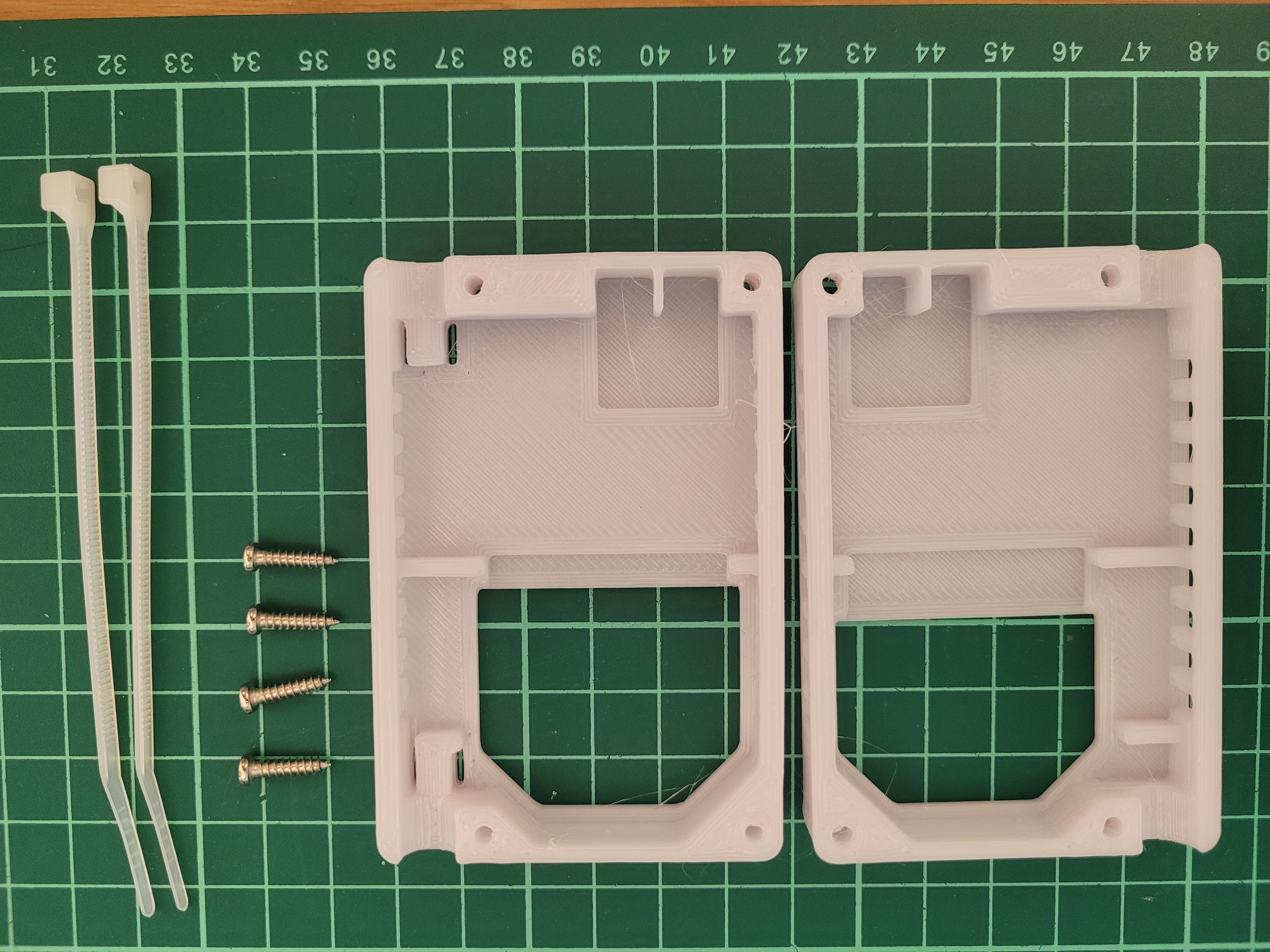

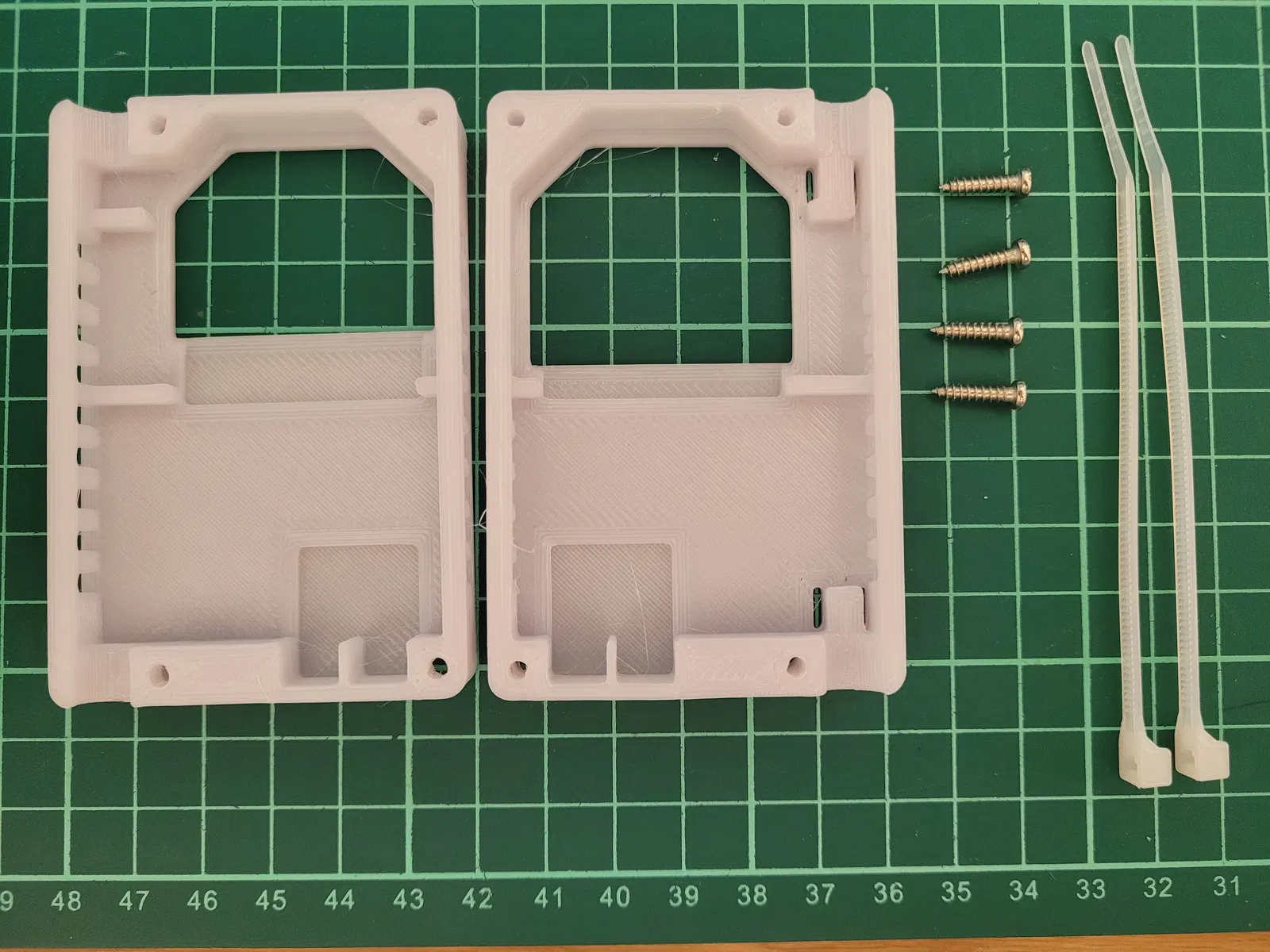

• Dùng vít với đường kính nhỉnh hơn 3mm thay vì dùng inserts như model gốc,
• Không cần support, ưu tiên in PETG.

Text từ model gốc trên Thingiverse mà mình đã remix:

“

Vỏ Shelly 1PM PLUS để đi dây kiểu "on cable" (tương tự shelly button).

Các relay khác trong dòng PLUS được cho là có cùng kích thước bên ngoài, nên về lý thuyết thì đều vừa, nhưng model này được dựng dựa theo kích thước thực tế của 1PM PLUS (mà nói thiệt là lớn hơn thông số chính thức khá nhiều, hơn 1mm ở tất cả các cạnh).

Phiên bản relay Shelly 1PM PLUS có thêm terminal N và L so với 1PM đời cũ, nên bạn sẽ không cần thêm connector rời nữa, vì vậy có phiên bản không dùng wago connectors.

Tính năng:

• Một phiên bản có chỗ cho 2 connector WAGO 221-413
• Có khoét hai bên để thoáng hơn, bạn cũng dễ nhìn toàn bộ sơ đồ ở mặt trên của Shelly, đồng thời vẫn thao tác được nút bấm và các connector ở mặt còn lại.
• Khoét hông và có khe phía trên/dưới dọc theo cạnh dài của relay để thông gió tốt hơn (xem hình phần section)
• Lỗ luồn cáp dành cho cáp 8mm, và có các rãnh để cố định cáp bằng dây rút (zip-ties)
• Filament khuyến nghị: ApolloX modified ASA based 3D printer filament, độ bền cao và chịu nhiệt tốt

"
