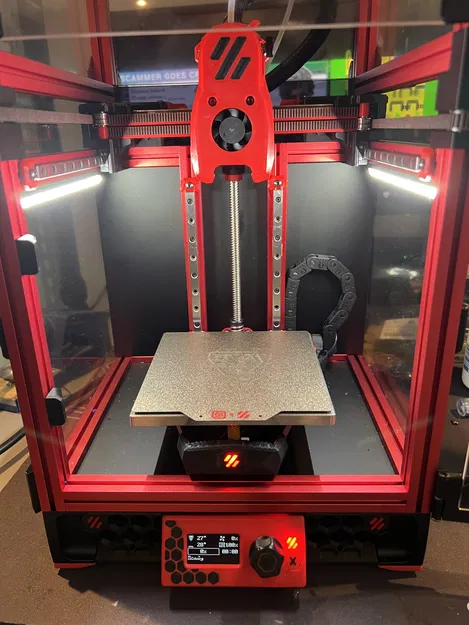

Kẹp đèn buồng in Voron V0 cho COB LED 10mm (Voron V0 Chamber Lights COB LEDs Clips)

Mình có sẵn vài dải COB LED rộng 10mm từ lúc gắn LED cho con Voron Trident, mà V0 của mình cũng đang cần LED nên làm luôn bộ này.

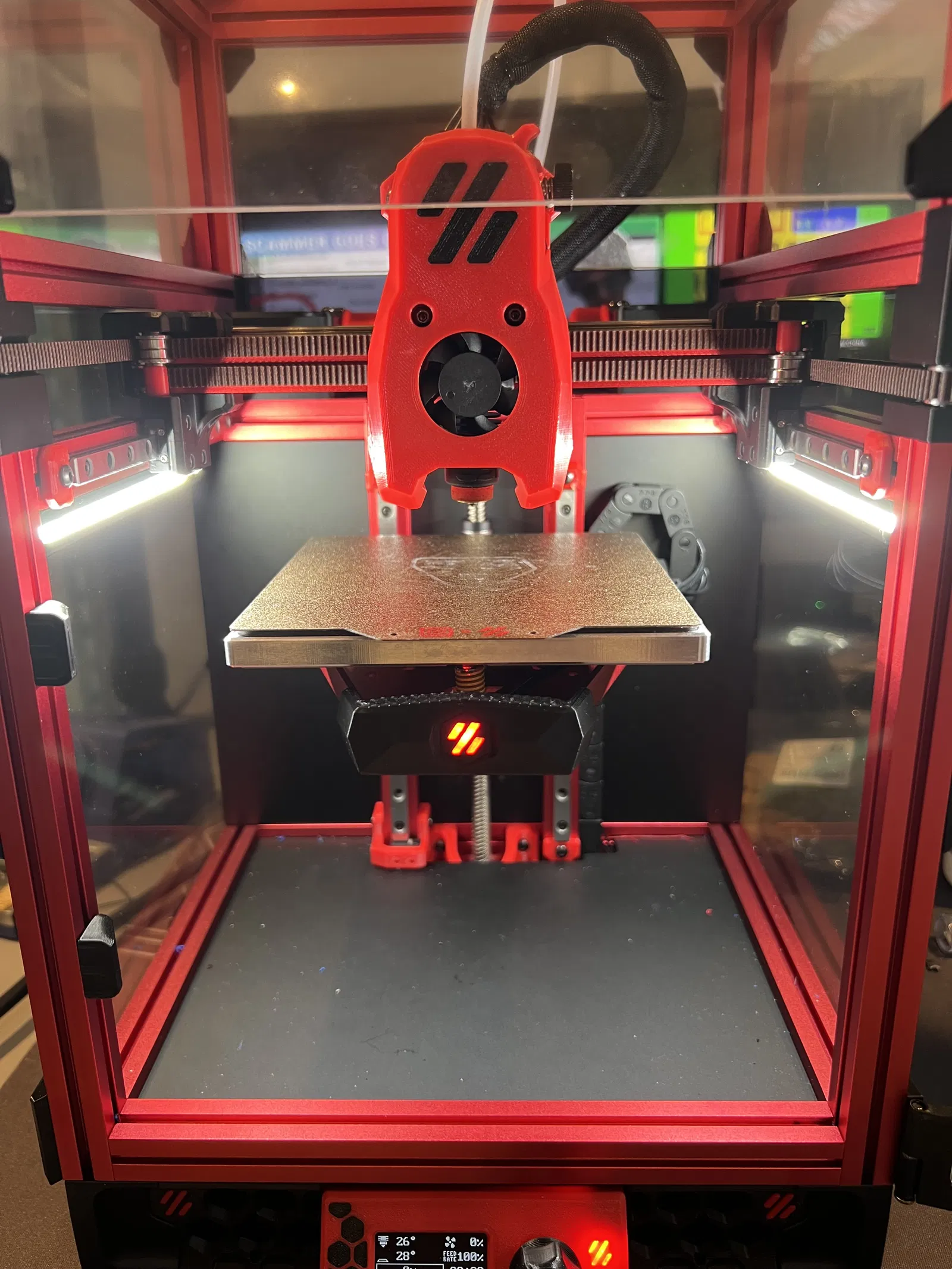

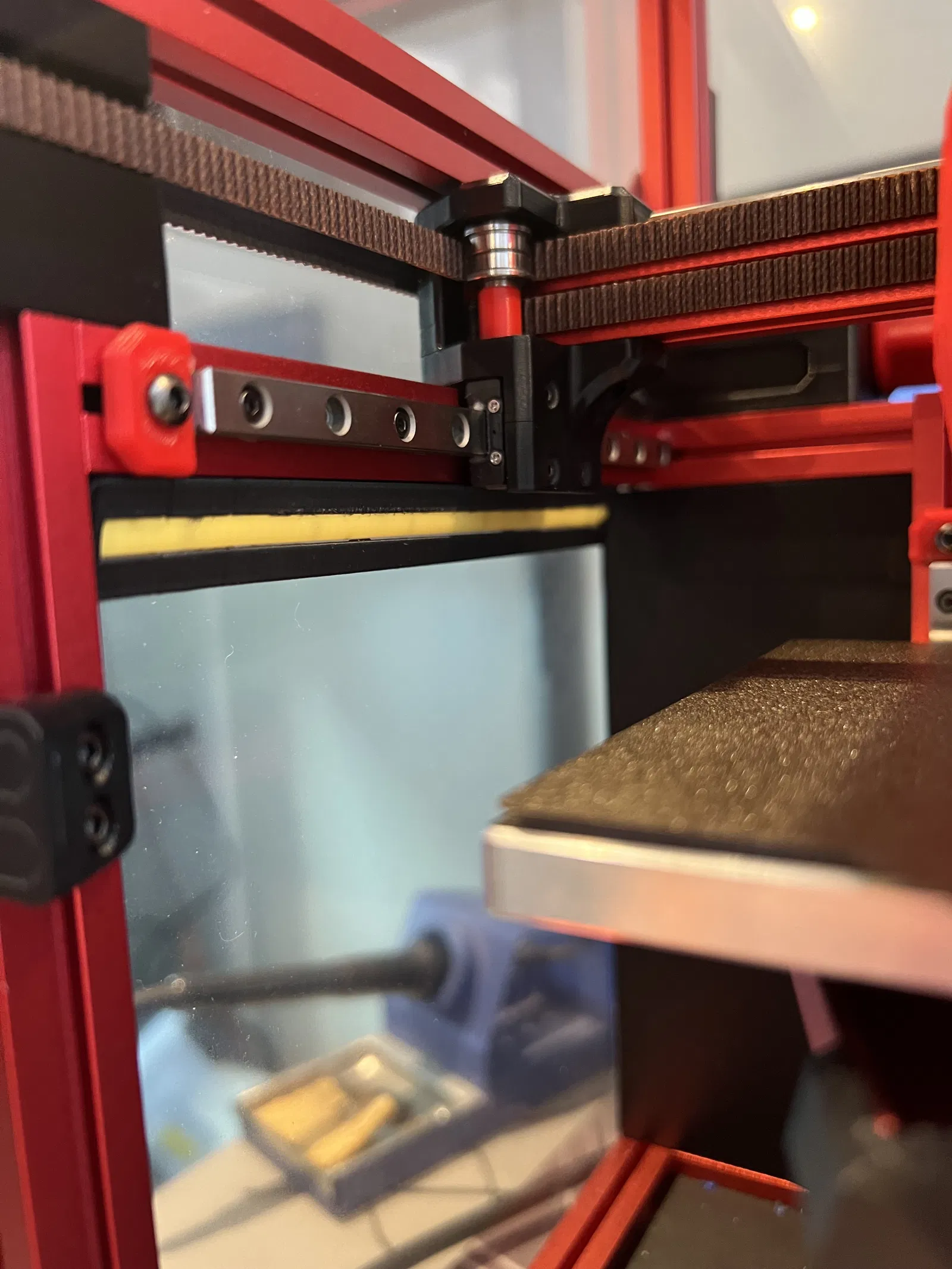

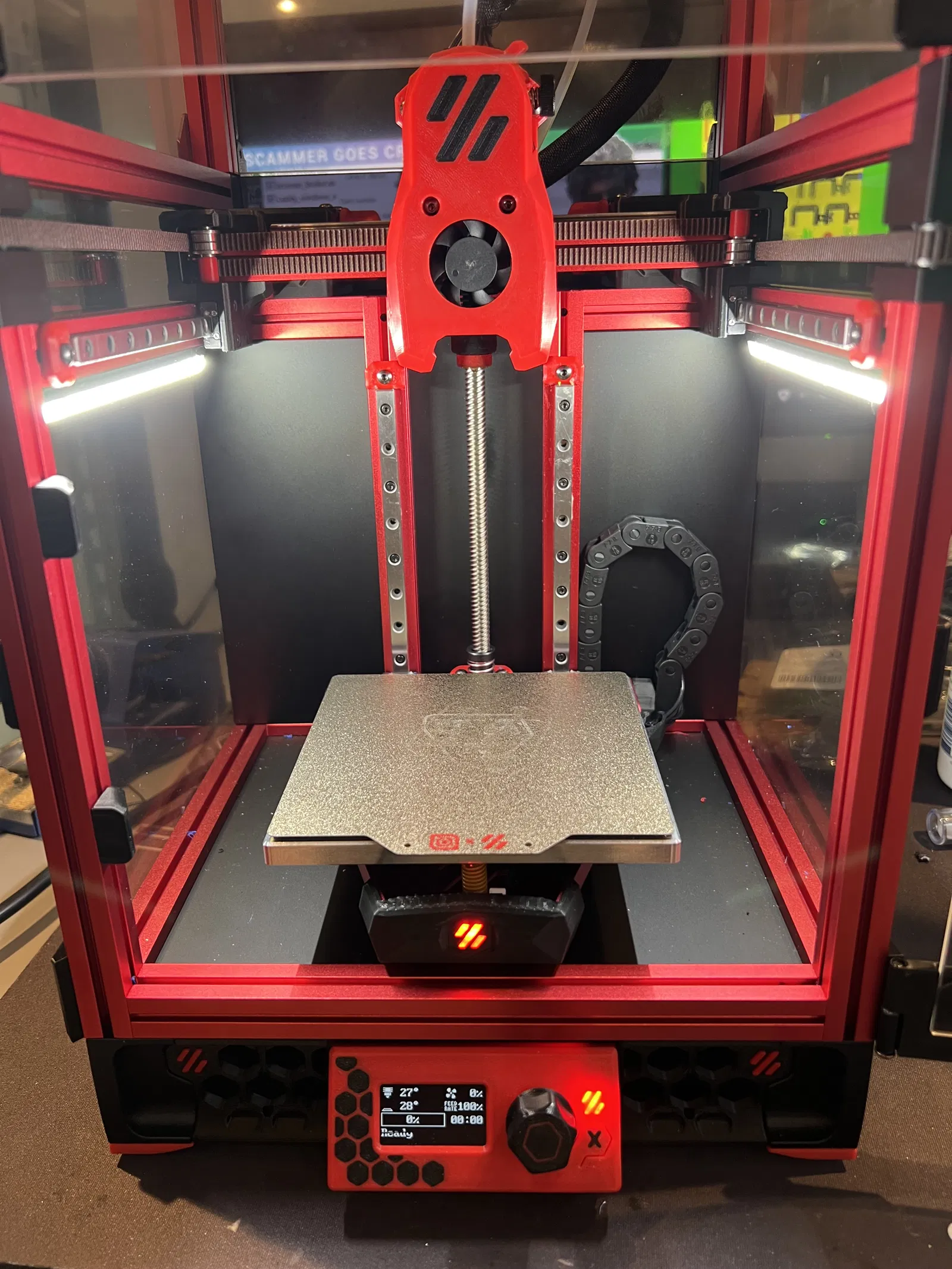

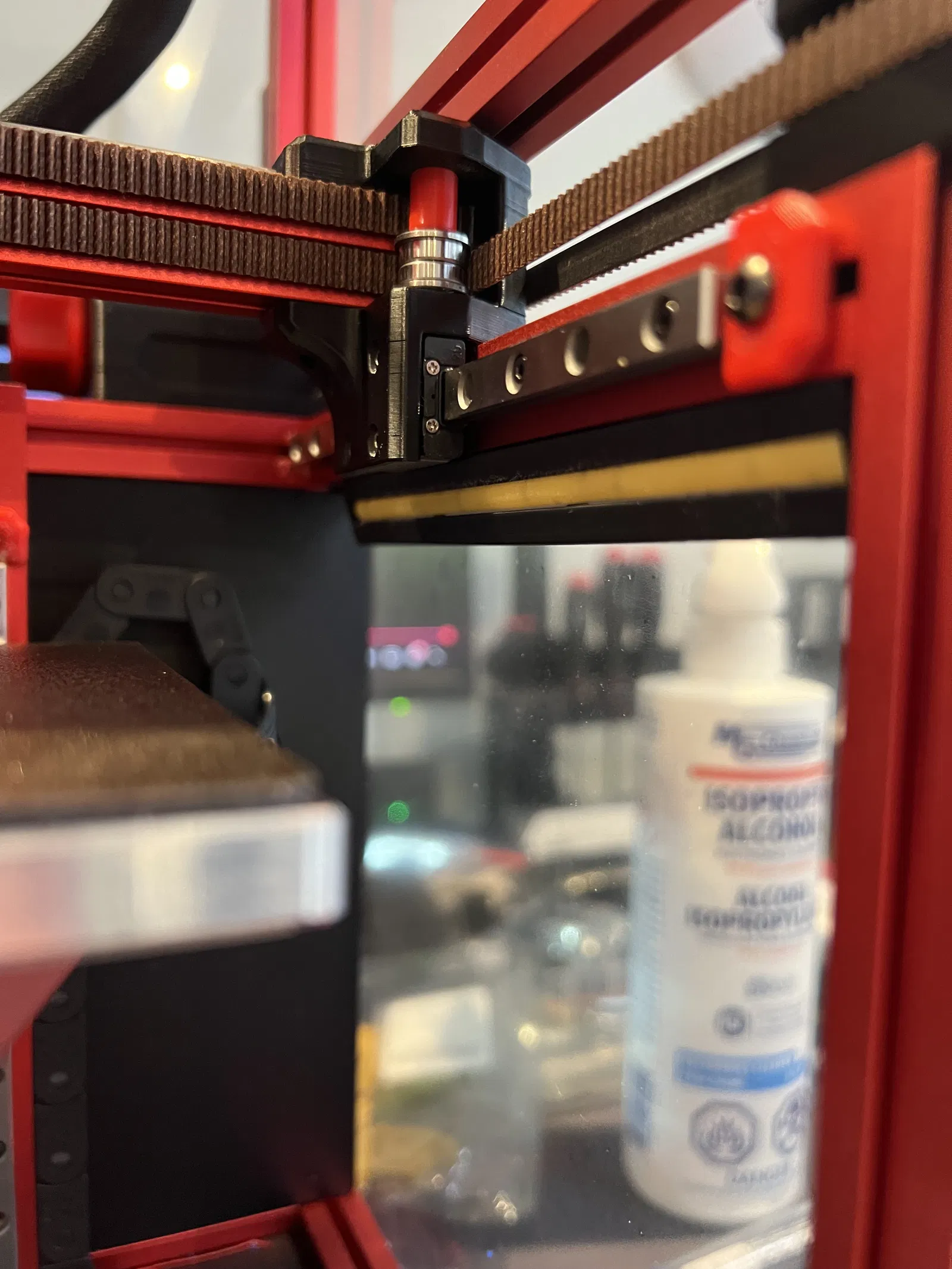

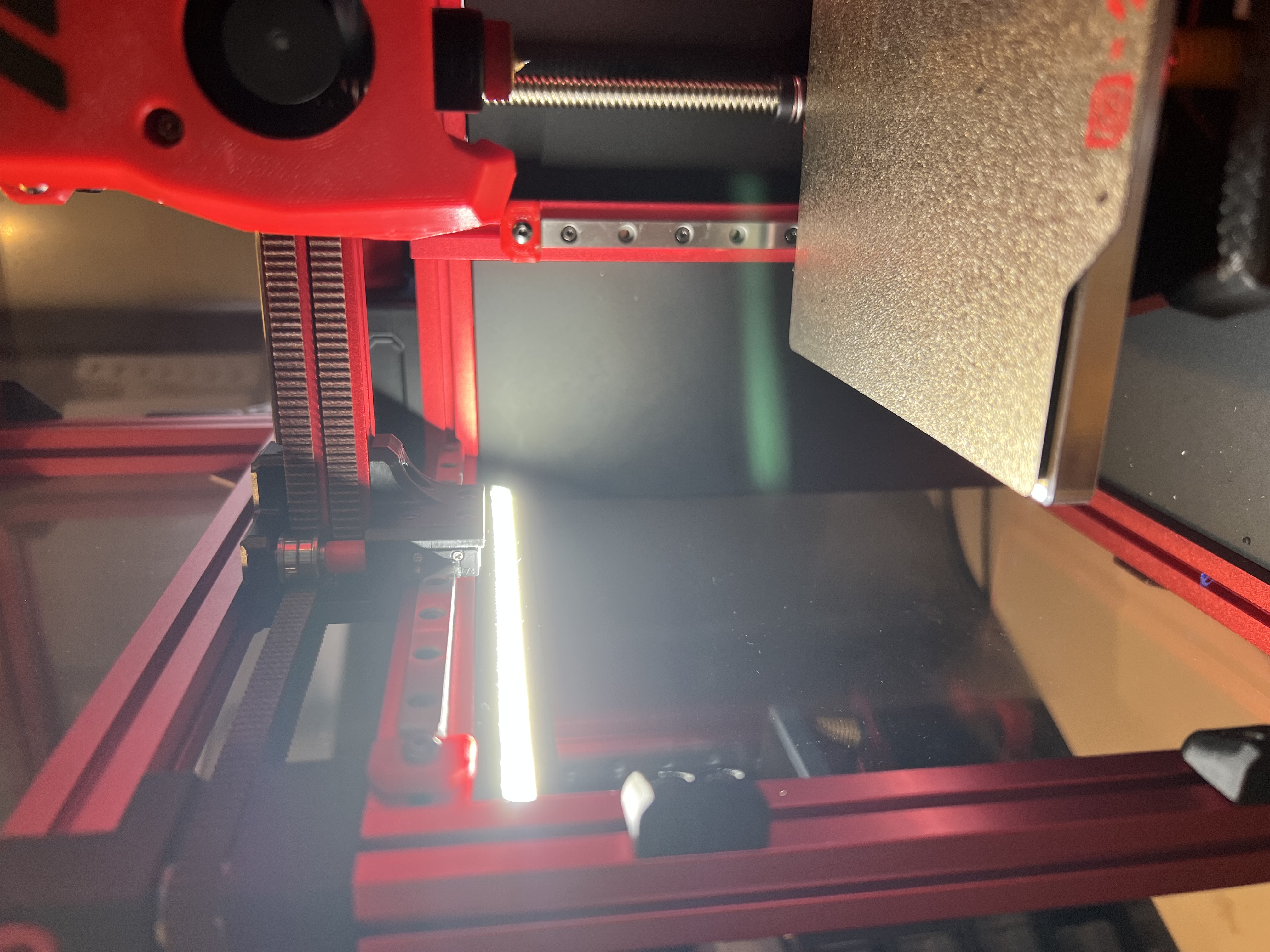

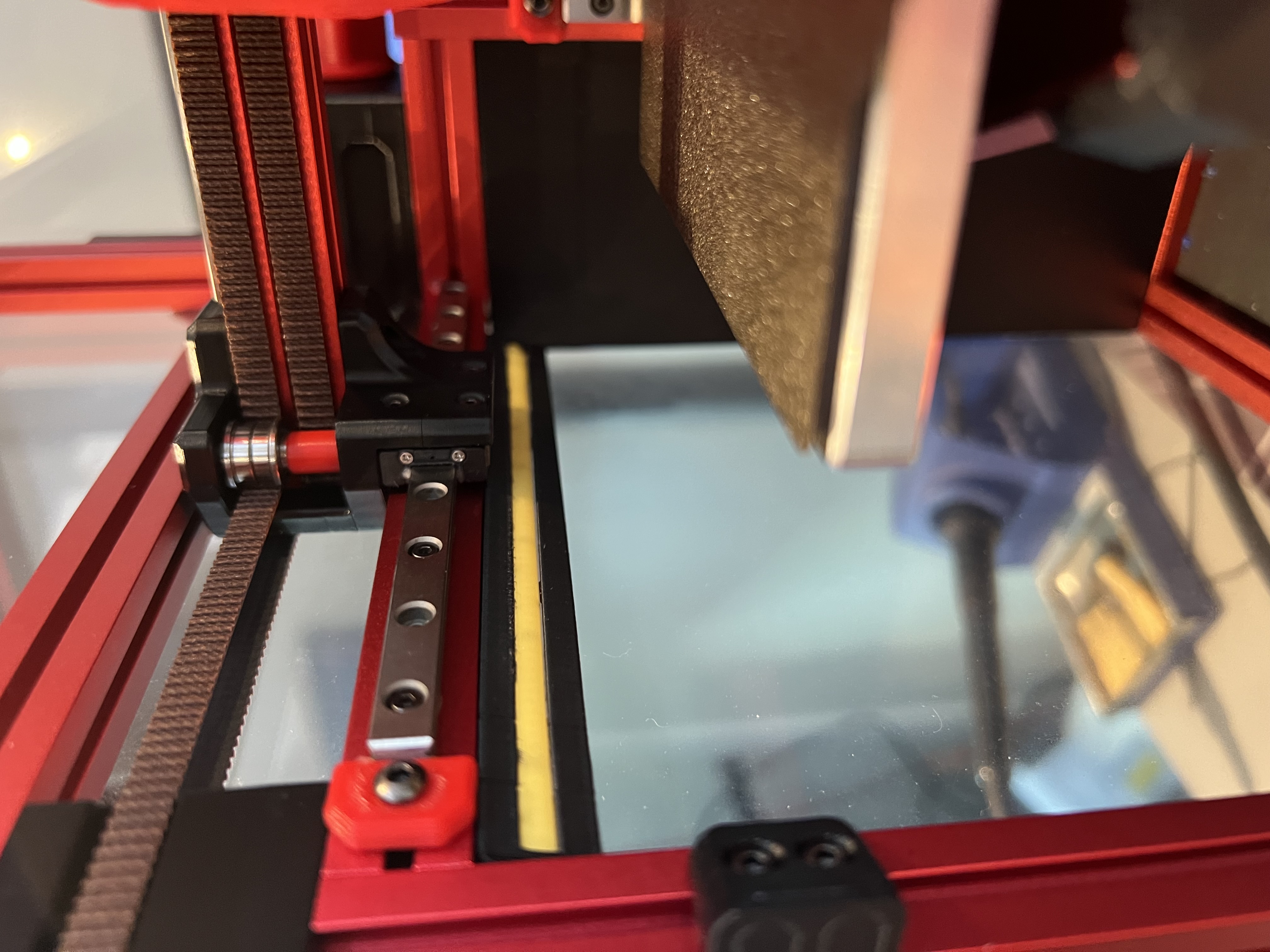

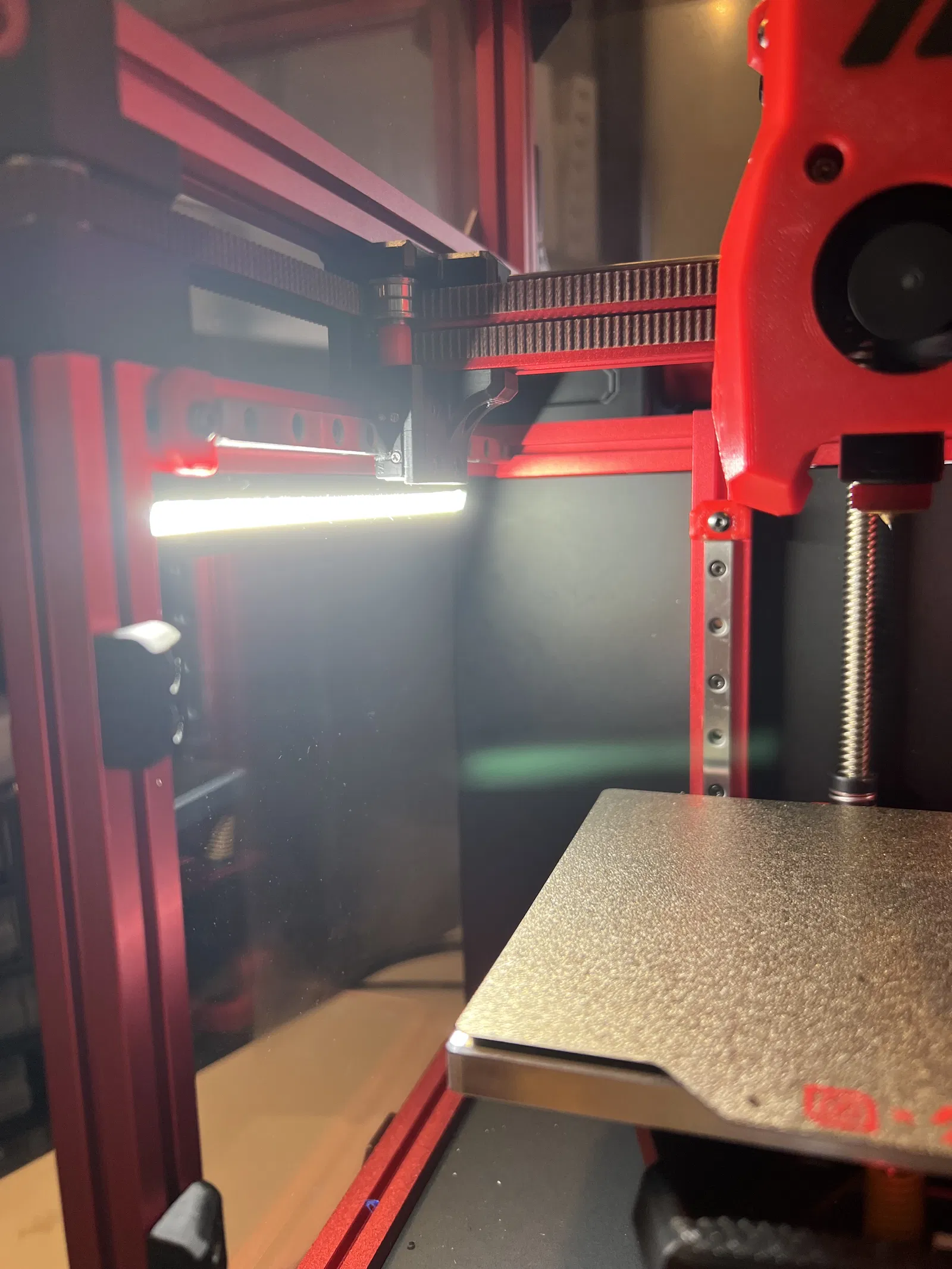

Không cần preload nuts! Chỉ việc kẹp (clip) thẳng vào extrusion. Thiết kế có một góc nghiêng nhẹ để ánh sáng rọi đúng chỗ hơn, ngay phía trên hotend.

Bạn sẽ cần:

• Dải COB LEDs rộng 10mm

• 4x vít M3x25 BHCS

• 4x heatset inserts M3x5x4

Gắn heatset inserts vào các spacer. Sau đó hàn 2 sợi dây vào một đầu dải LED. Luồn hai sợi dây này qua miếng end piece có lỗ đi dây. Rồi trượt (slide) dải LED vào các spacer và end caps. Khi ráp xong hết, lắp vít M3x25 ở hai đầu để siết giữ toàn bộ lại. Luồn dây vào bên trong extrusion, đi lên và vòng qua tấm panel ngăn giữa build chamber và phần electronics. Cuối cùng chỉ cần kẹp chúng vào là xong.

Mình lấy cảm hứng từ file stl dùng để gắn Daylight on a Stick lên extrusion 1515 (https://github.com/VoronDesign/Voron-Hardware/tree/master/Daylight/STL). Mình dùng thiết kế phần clip của họ, rồi tự thiết kế thêm phần holder cho LEDs.

Dải LED cụ thể của mình có chiều dài mỗi đoạn cắt được là 45mm, và mình dùng 3 đoạn cho mỗi bên để tổng chiều dài là 135mm. Mẫu này được thiết kế đúng chiều dài cho loại LED này, nhưng mình cũng có cung cấp file Fusion dạng parametric để bạn chỉnh sửa tổng chiều dài.

Cứ thoải mái chỉnh sửa và remix theo loại LED bạn dùng. Mình có cung cấp cả file F3D lẫn file STEP cho mục đích này.

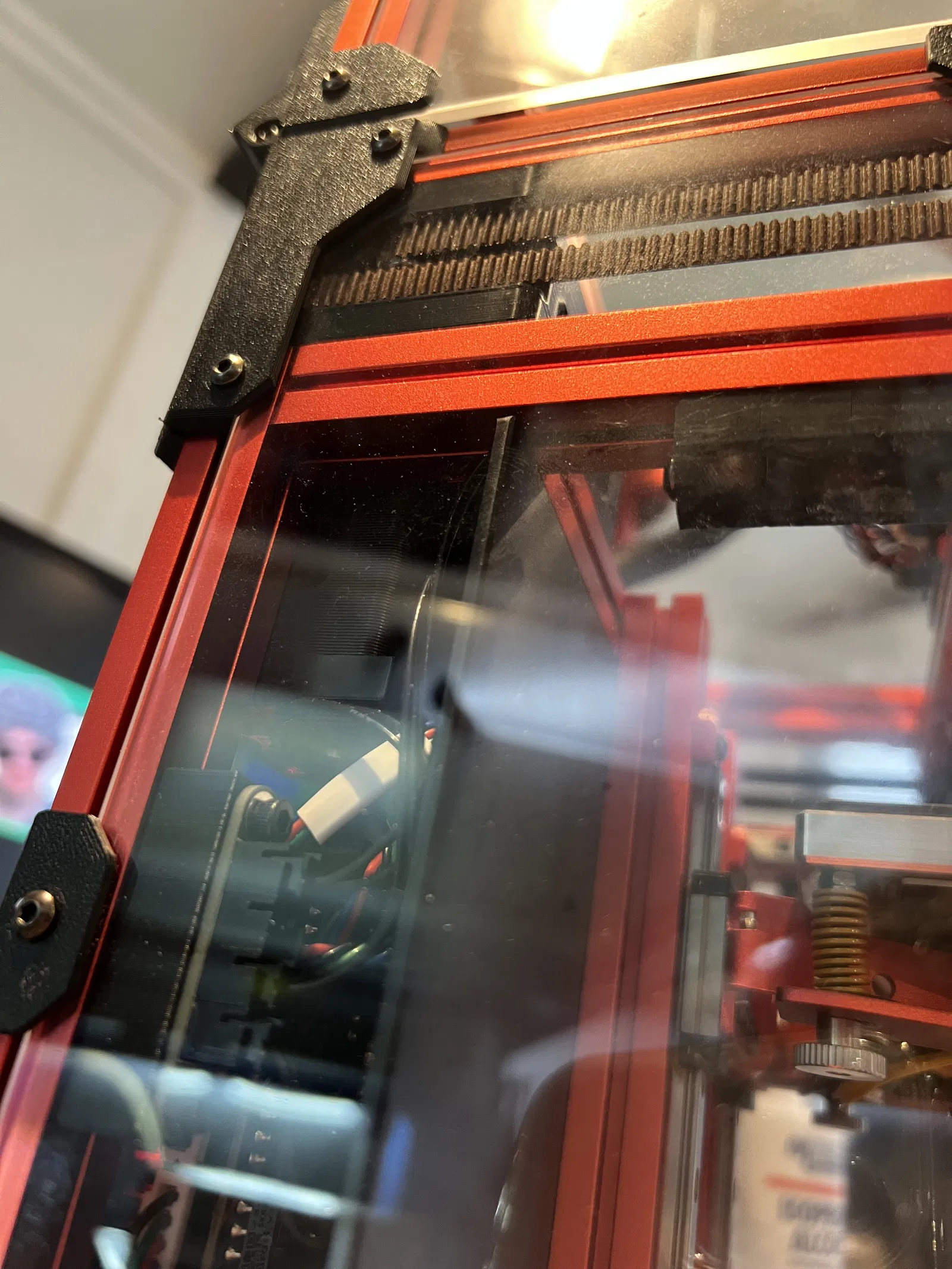

Mỗi đầu phía sau đều có một khoang (cavity) để dây có thể đi lên vào trong extrusion, rồi tiếp tục chạy vào khoang electronics ở phía sau.
