Khay để ly Opel Astra H - hệ modular (Vauxhall Astra H)

Một hệ thống gá lắp (mounting) dạng modular đang trong quá trình hoàn thiện cho Opel (Vauxhall) Astra H.

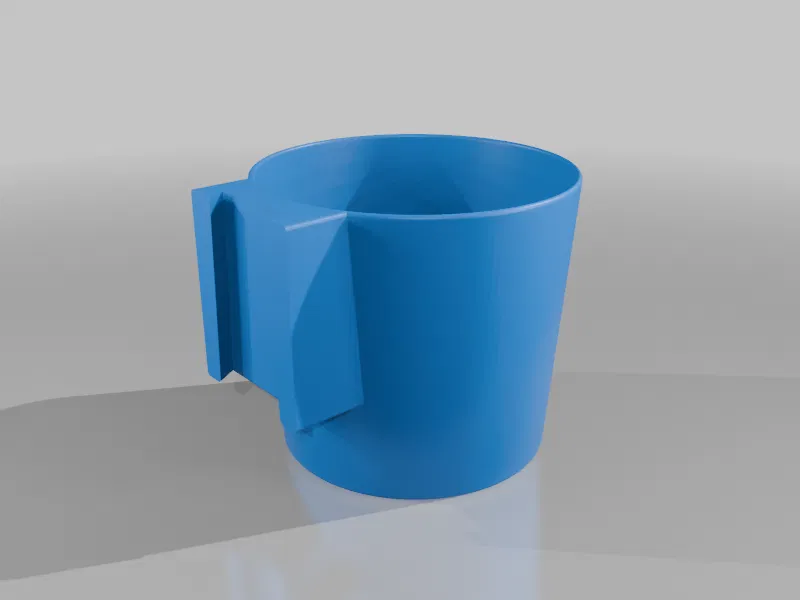

Hệ thống này thiết kế kiểu modular, nên bạn có thể tự làm những món muốn gắn lên—cupholder, phone holder, v.v.

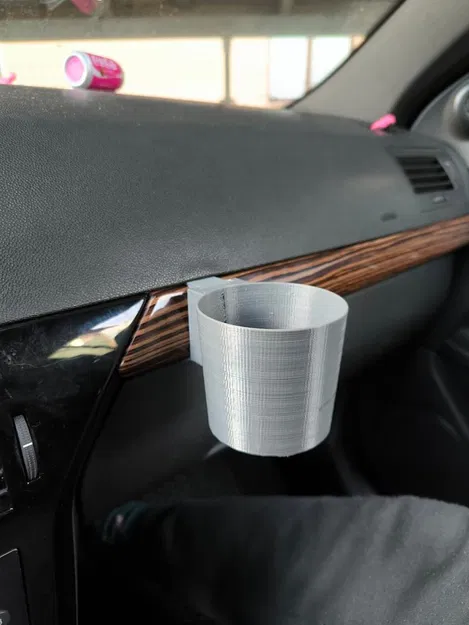

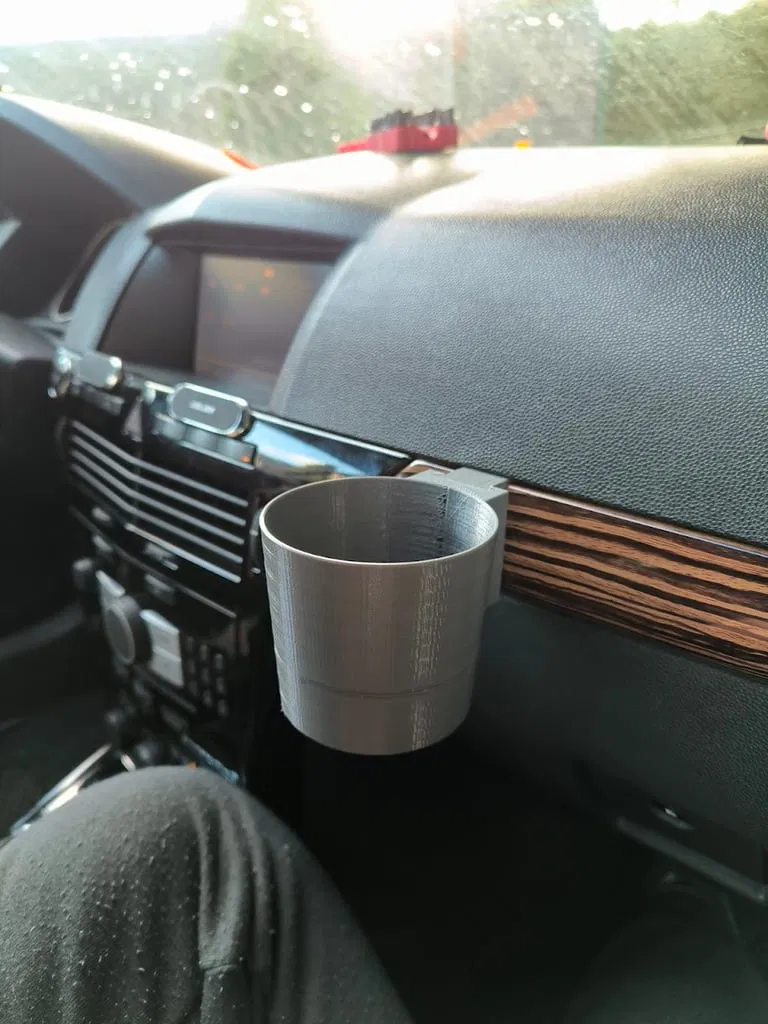

Trường hợp của mình là muốn có cupholder đặt ở vị trí tiện hơn. Mình không thích mấy thiết kế trên mạng vì vị trí khá bất tiện, đa phần tận dụng lỗ tháo radio hoặc khe gió máy lạnh. Còn thiết kế của mình thì cho phép đặt cupholder ở ốp trang trí bên ghế phụ, để cả tài xế lẫn hành khách đều dễ với tới đồ uống.

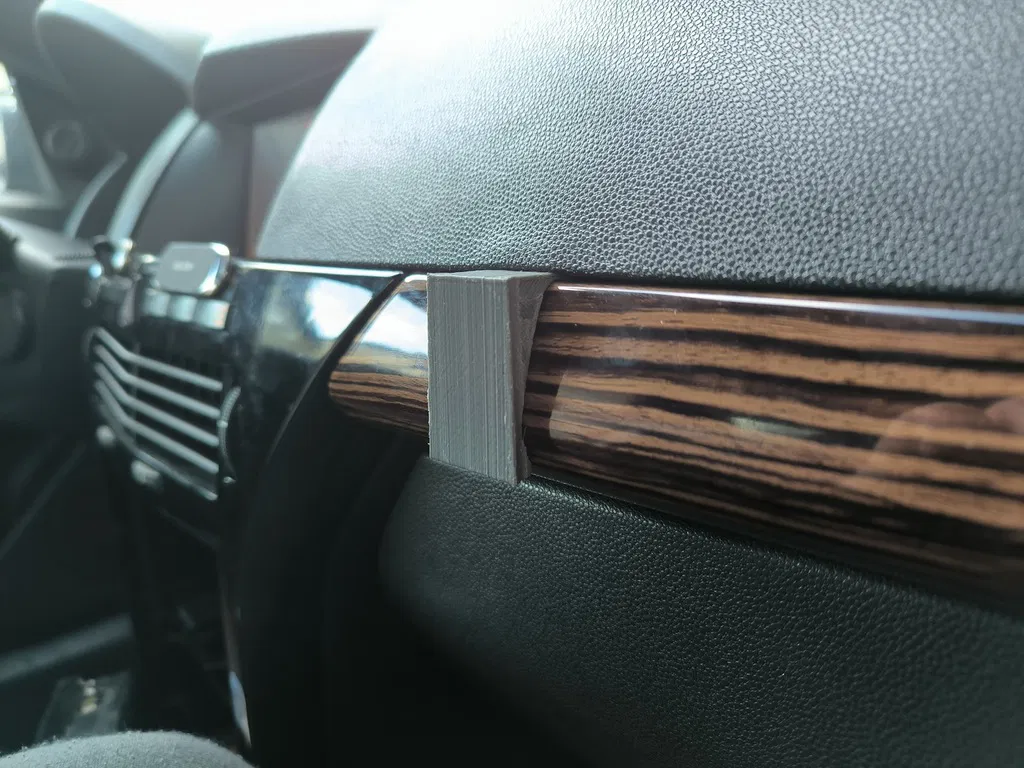

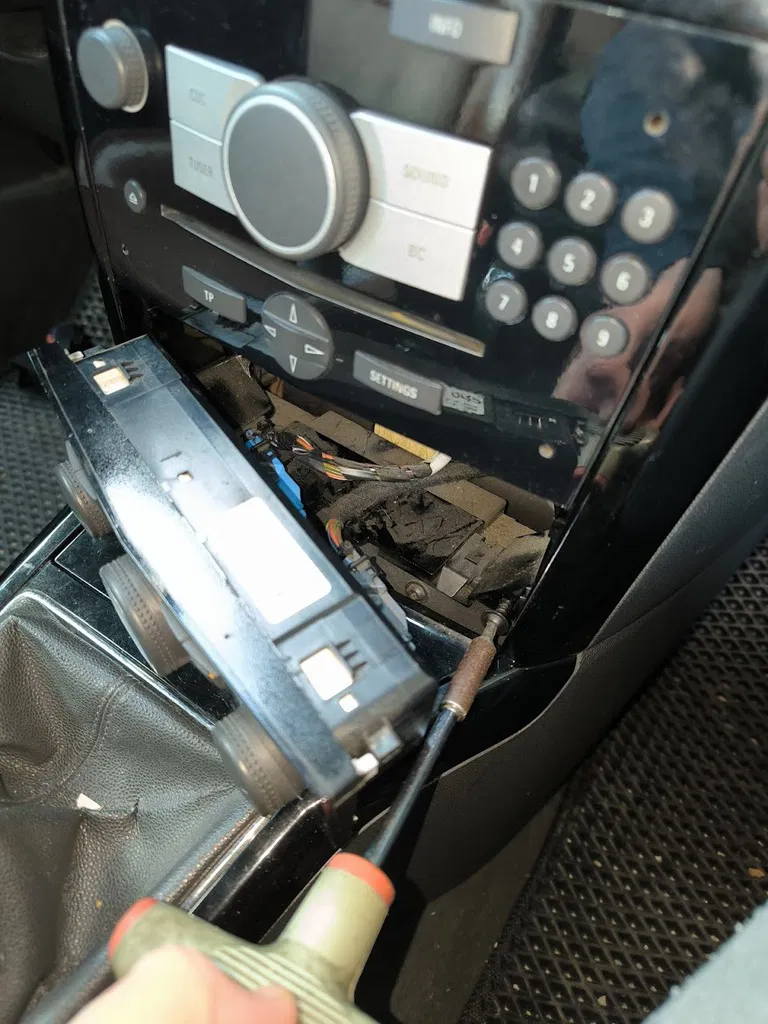

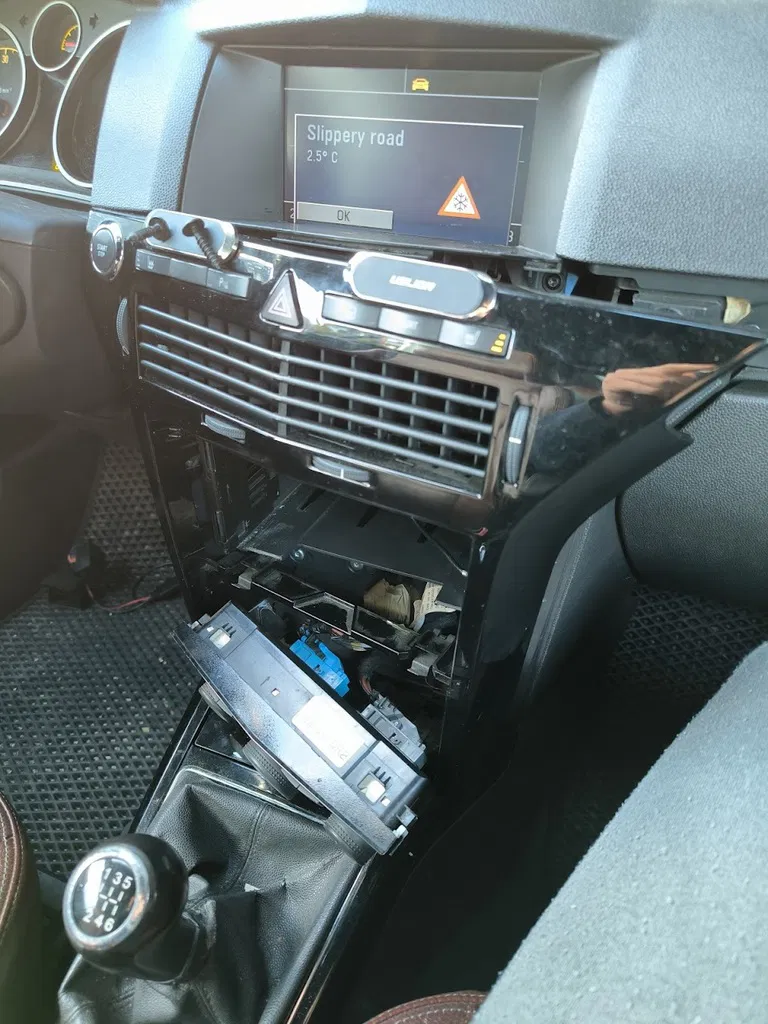

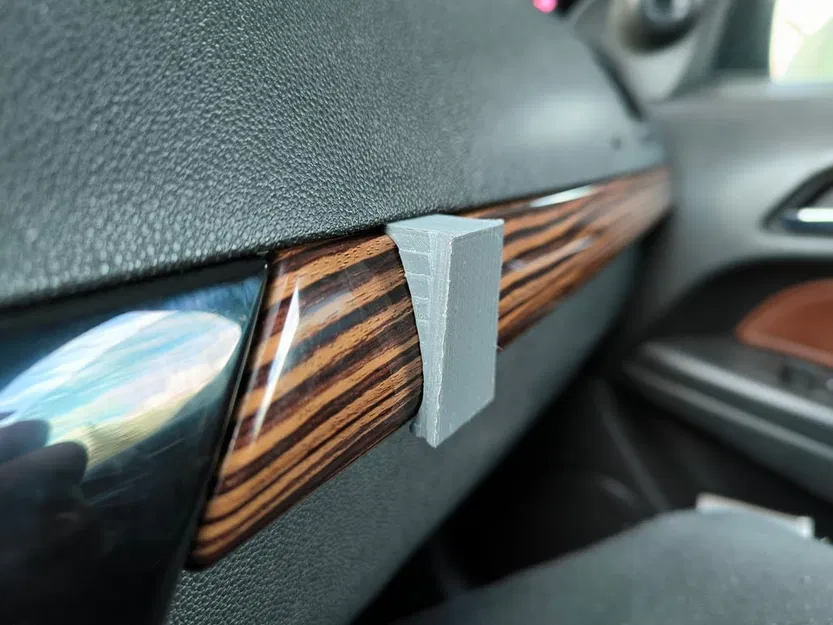

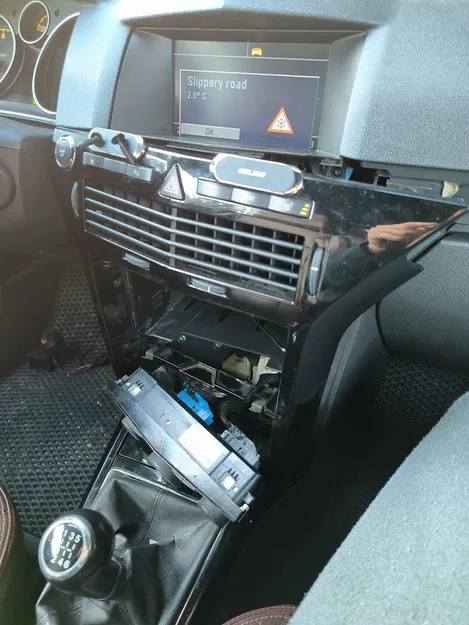

Mình khá chắc là có thể “cố ép” tấm mounting plate vào mà không cần tháo rời, nhưng đây là cách mình làm: Để lắp mounting plate, bạn cần tháo radio (có thể dùng dụng cụ tháo chuyên dụng giá rẻ hoặc 4 cây tua vít nhỏ hay đinh). Sau đó tháo cụm climate control bằng cách kéo ra ngoài, rồi bạn sẽ thấy 2 con ốc T20. Tháo chúng ra, rồi kéo để rút tấm ốp (trim panel) ra. Tiếp theo, bạn gỡ chốt (unclip) một bên của dải ốp dài phía hành khách, kéo phần còn lại ra và có thể đặt mounting plate vào. Lắp lại theo thứ tự ngược.

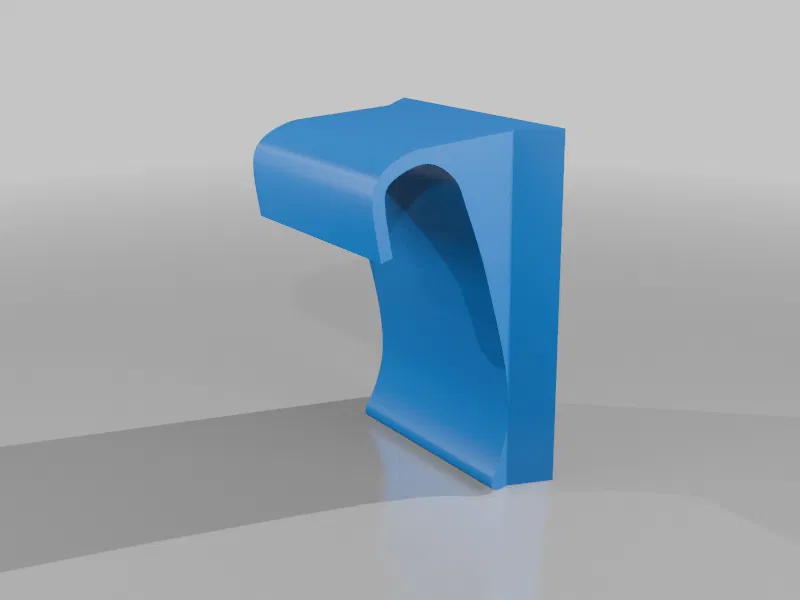

Ghi chú thêm: Đây vẫn là bản đang làm dở và mình không phải designer hay engineer giỏi. Hình dạng của phần ốp được ước lượng bằng dây thiếc hàn và ảnh chụp với một vật có kích thước đã biết. Phần dovetail giữa mounting plate và ngàm gắn cup holder cần thêm clearance để khớp đúng; mình xử lý bằng cách dũa các cạnh tiếp xúc. Mounting plate không được giữ trong phần ốp chắc như mình mong muốn, nhưng chắc chắn dùng được và chịu được khá nhiều tải. Ngoài ra, mounting plate phải print theo chiều ngang (sideways) để các layer line không bị gãy dễ.

Mình sẽ cố cập nhật model theo thời gian. V1 - 2025-12-29
