Giá đỡ radiator 120mm cho Vz235 (Mellow kit)

Tác giả FrankSupermac_471314

Lượt tải
40
Lượt thích
7
Lượt coi
389
Bản remix
1

File 1 2,4 MB

  • vz235_radiator_mount_1767385287.3mf3MF · 2,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Thông tin chung:

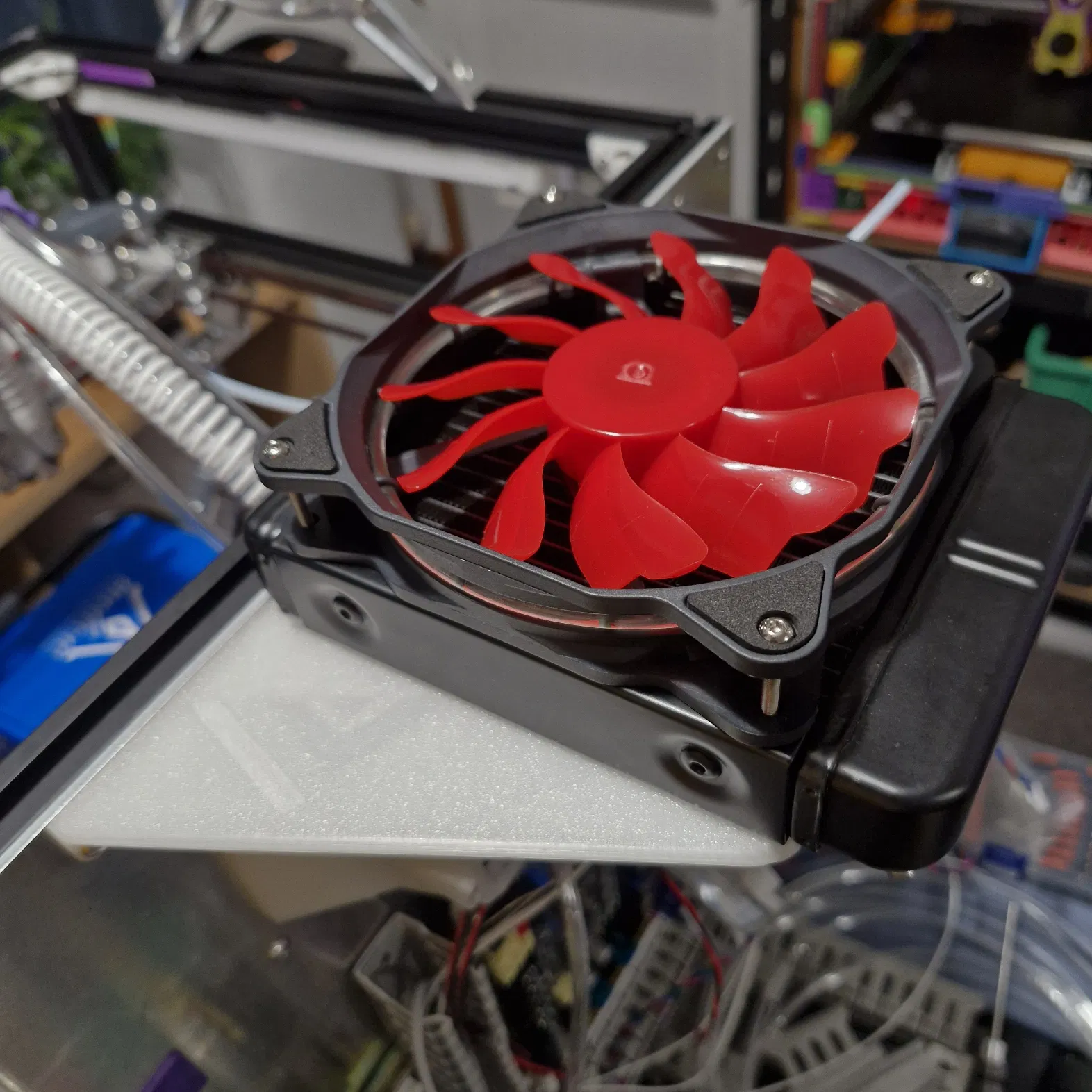

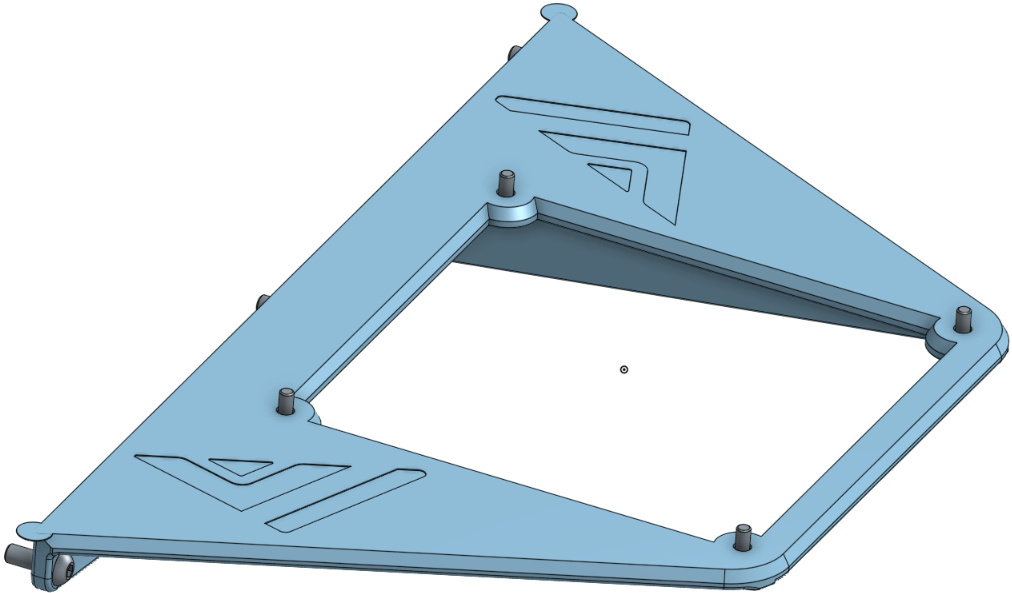

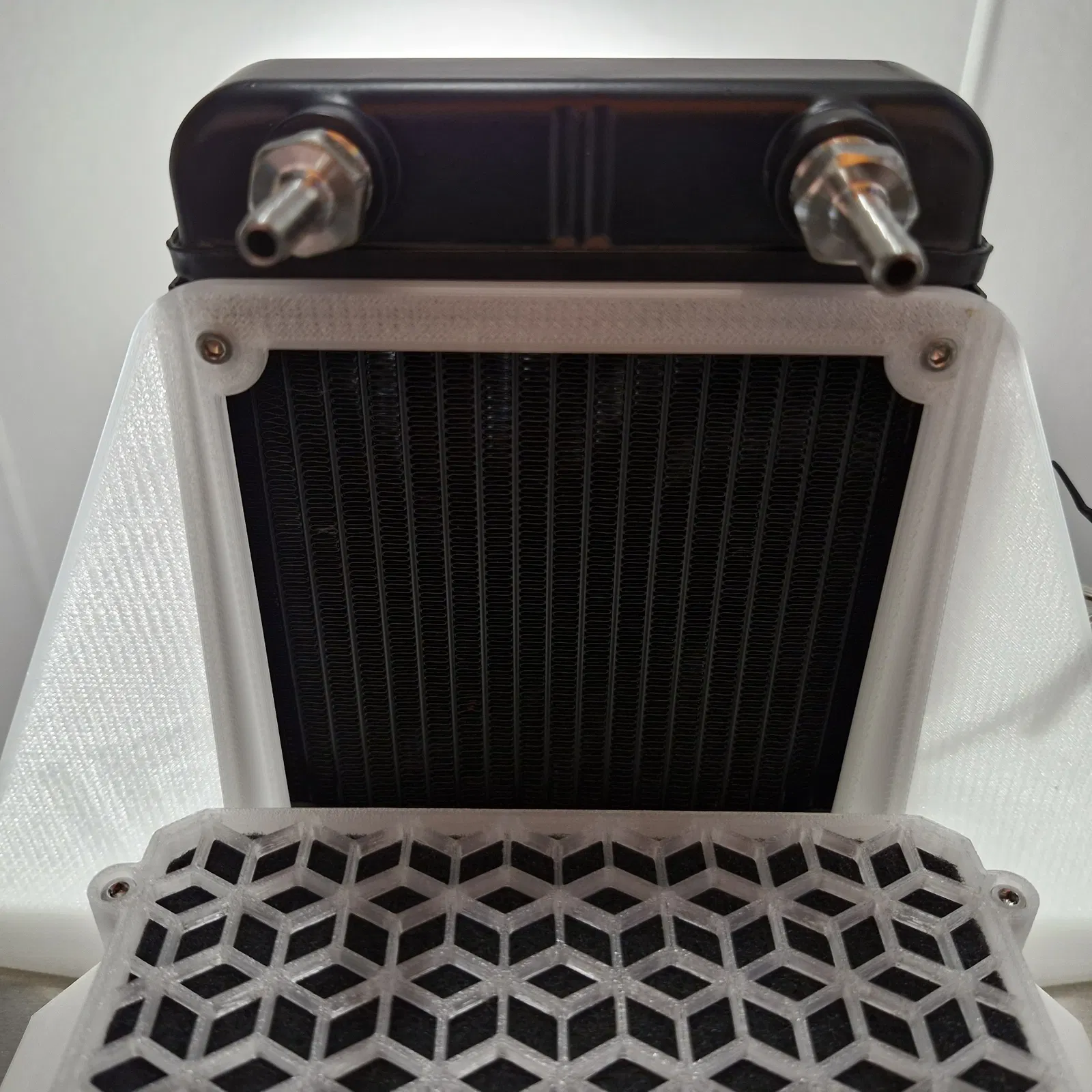

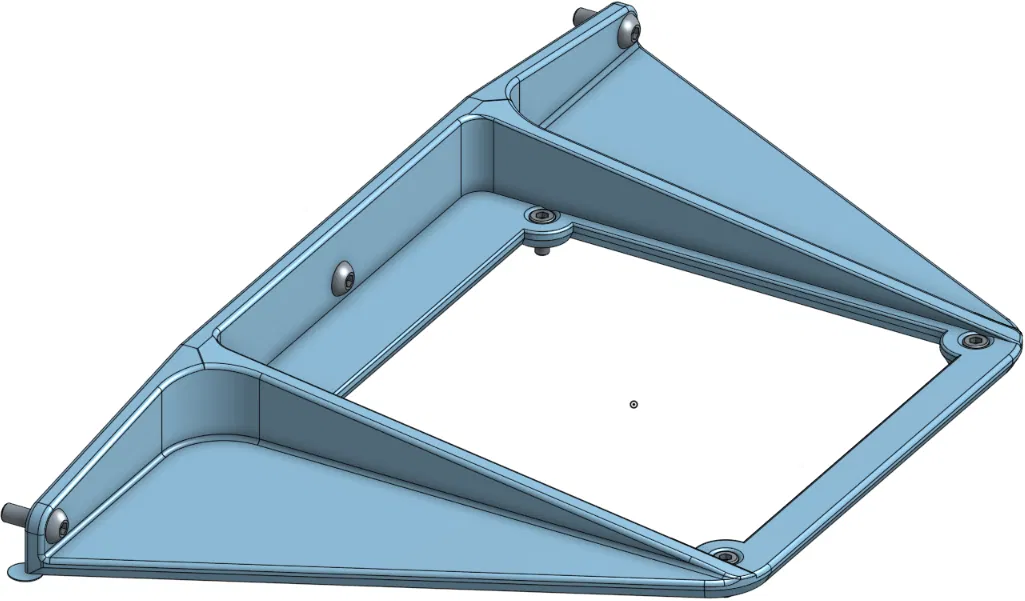

Mẫu được tạo dựa trên CAD của Vz235 và kích thước radiator từ bộ watercooling của Mellow (aff link). Cái mount này bắt vào Vz235 bằng các lỗ có sẵn trên tấm rear panel tiêu chuẩn.

Thiết kế có thêm “mouse ears” ở các góc nhọn để hạn chế cong vênh khi in. Mouse ears chỉ cao 1 layer và có thể gỡ ra dễ dàng bằng dao deburring tool (hoặc dụng cụ tương tự) sau khi in.

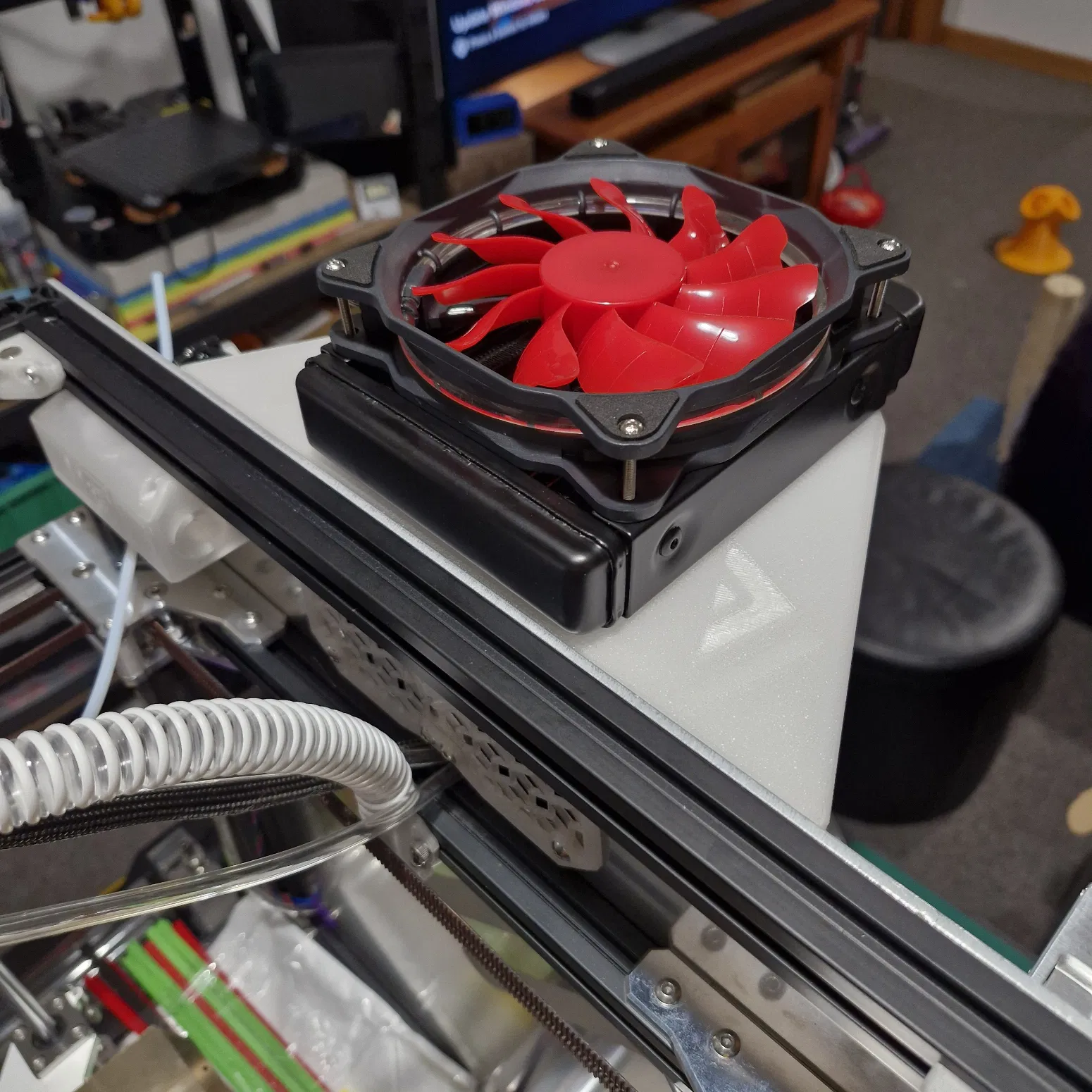

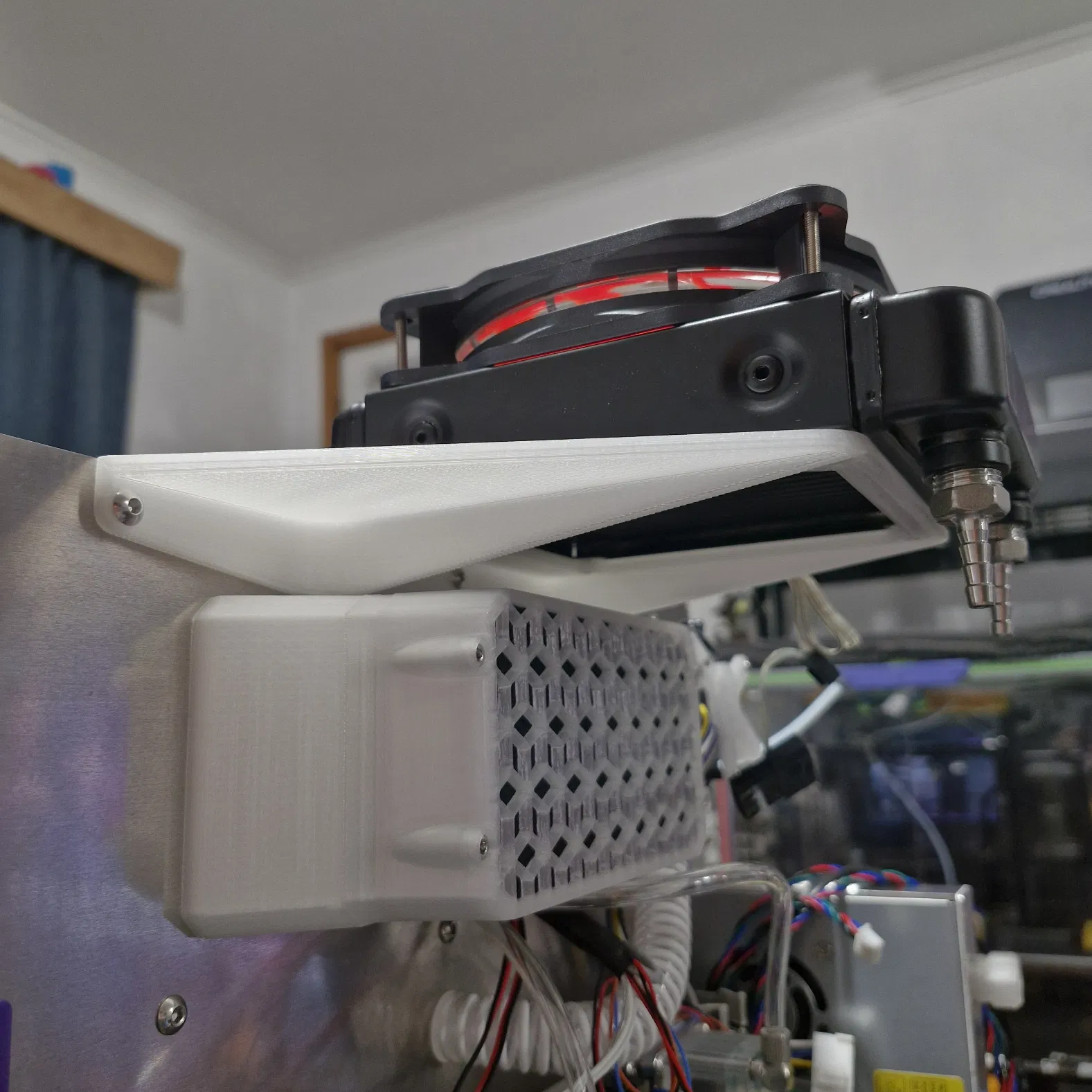

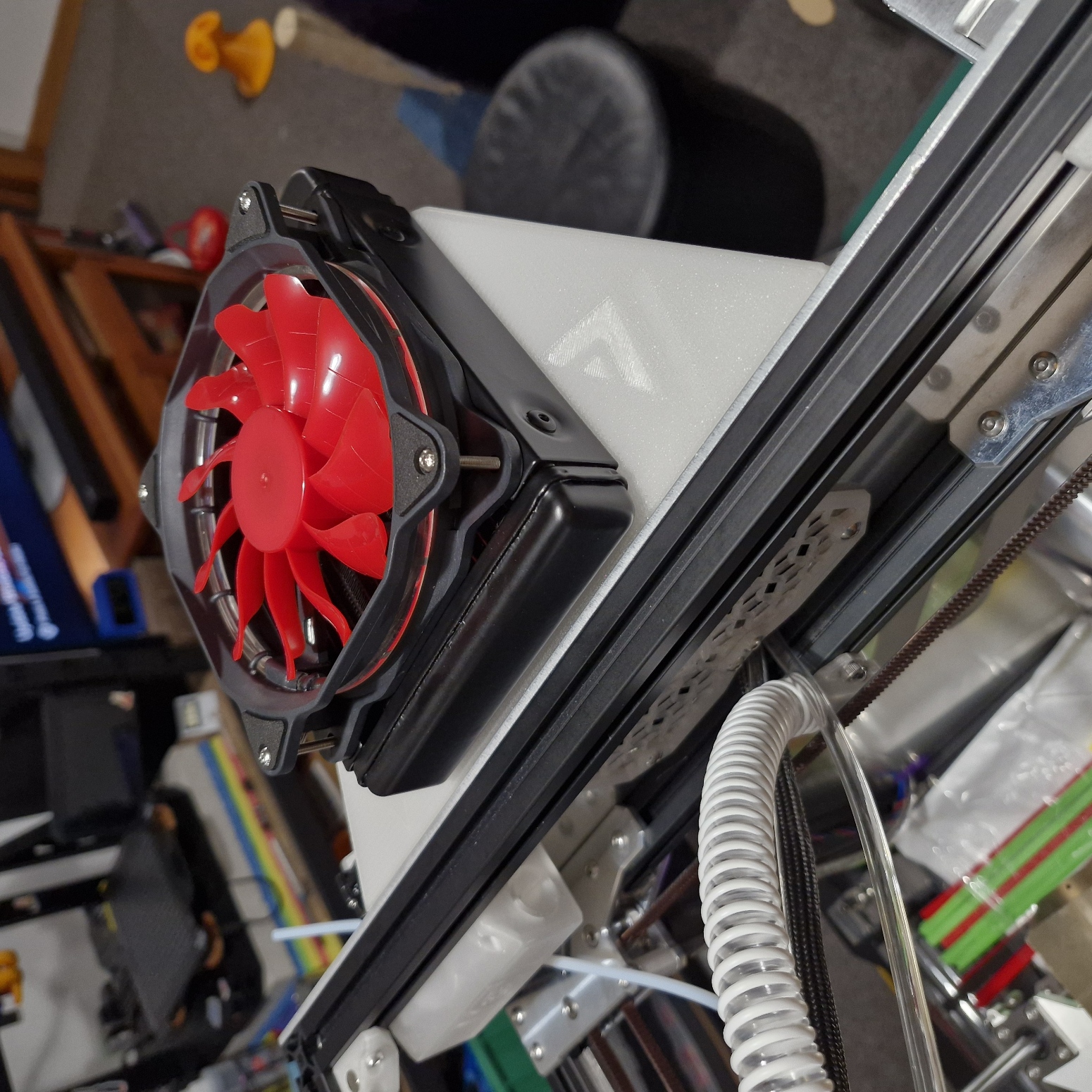

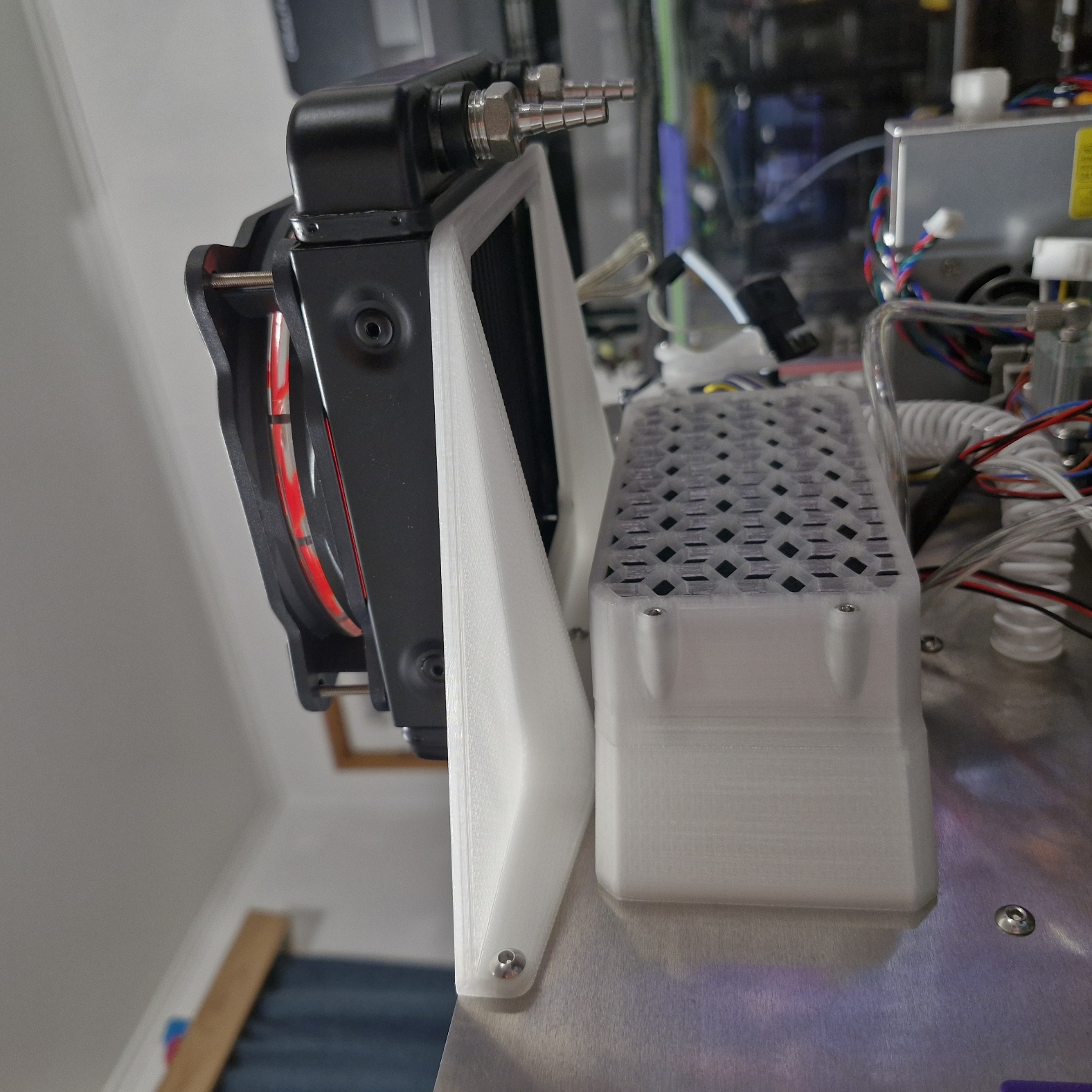

Khi lắp vào, phần trên của mount sẽ nằm phẳng (flush) với rear panel.

Mẹo in ấn:

  • Nên dùng vật liệu cứng/cứng cáp (vd ABS)
  • Dùng thiết lập tiêu chuẩn kiểu VzBoT/Voron, ví dụ:
    • layer height 0.2 (bao gồm cả first layer)
    • 5 lớp top/bottom
    • infill 40%
    • extrusion width 0.4
  • File đã đúng hướng và không cần supports.
  • Để bề mặt đẹp hơn, cân nhắc giảm số perimeters cho first layer (mình dùng 2). Có thể áp dụng bằng ‘height range modifier’.

BOM:

  • 3x M4*12 (button head hoặc socket đều được) - để bắt mount vào máy
  • 4x M3*6 SHCS - để bắt radiator vào mount
  • 4x M3*30 BHCS (đi kèm bộ watercooling của Mellow) - để bắt fan vào radiator
  • 3x M4 T-nuts (roll-in/hammerhead) - thường đã được lắp sẵn cùng rear panel của bạn

Ghi chú về Vz330:

Sau khi xem CAD của Vz330, mount này có vẻ tương thích.. Nhưng bạn sẽ cần khoan thêm 2 lỗ trên rear panel để tăng độ ổn định và thêm 2 T-nuts nữa.. Và nhiều khả năng sẽ bị cấn với tophat.

Nếu bạn muốn thử mount này trên Vz330, bạn nên dùng mount như một cái mẫu (template) để canh vị trí 2 lỗ bổ sung trên rear panel. Nhớ chia sẻ bản in/lắp của bạn nếu có gắn trên Vz330, dù kết quả tốt hay không nhé!

Update log:

  • Bản đăng ban đầu bị ngược logo, giờ đã sửa!

Đừng quên chia sẻ thành phẩm của bạn và để lại bình luận nếu có góp ý hay đề xuất nha!
