Bộ tay cầm cho Allen key dễ thao tác – hệ metric

Ngừng phát hành

Mình đang làm V2 vì 2 phần hiện tại ghép với nhau chưa chắc như mình muốn.

Tay cầm Comfort cho Allen key

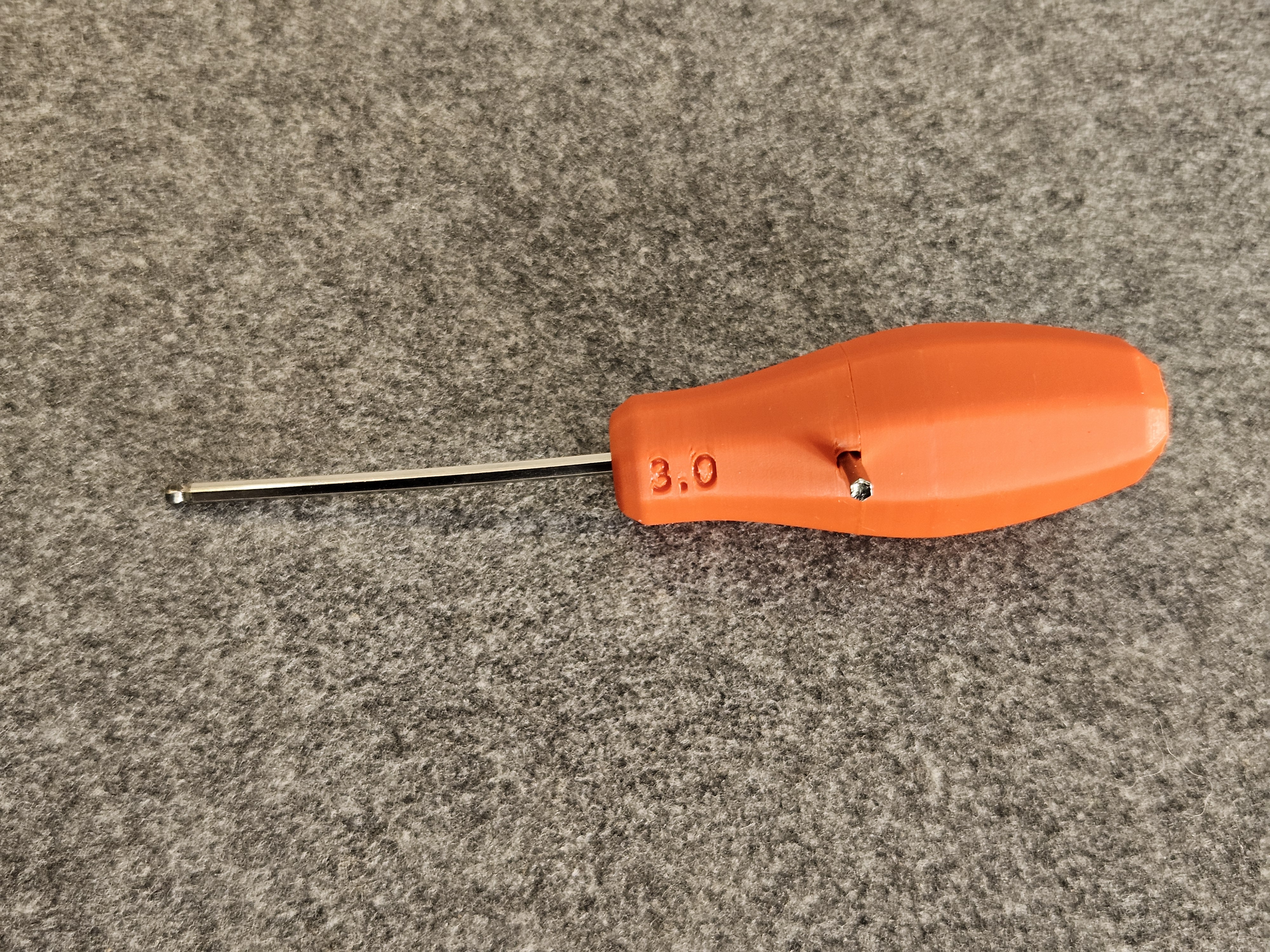

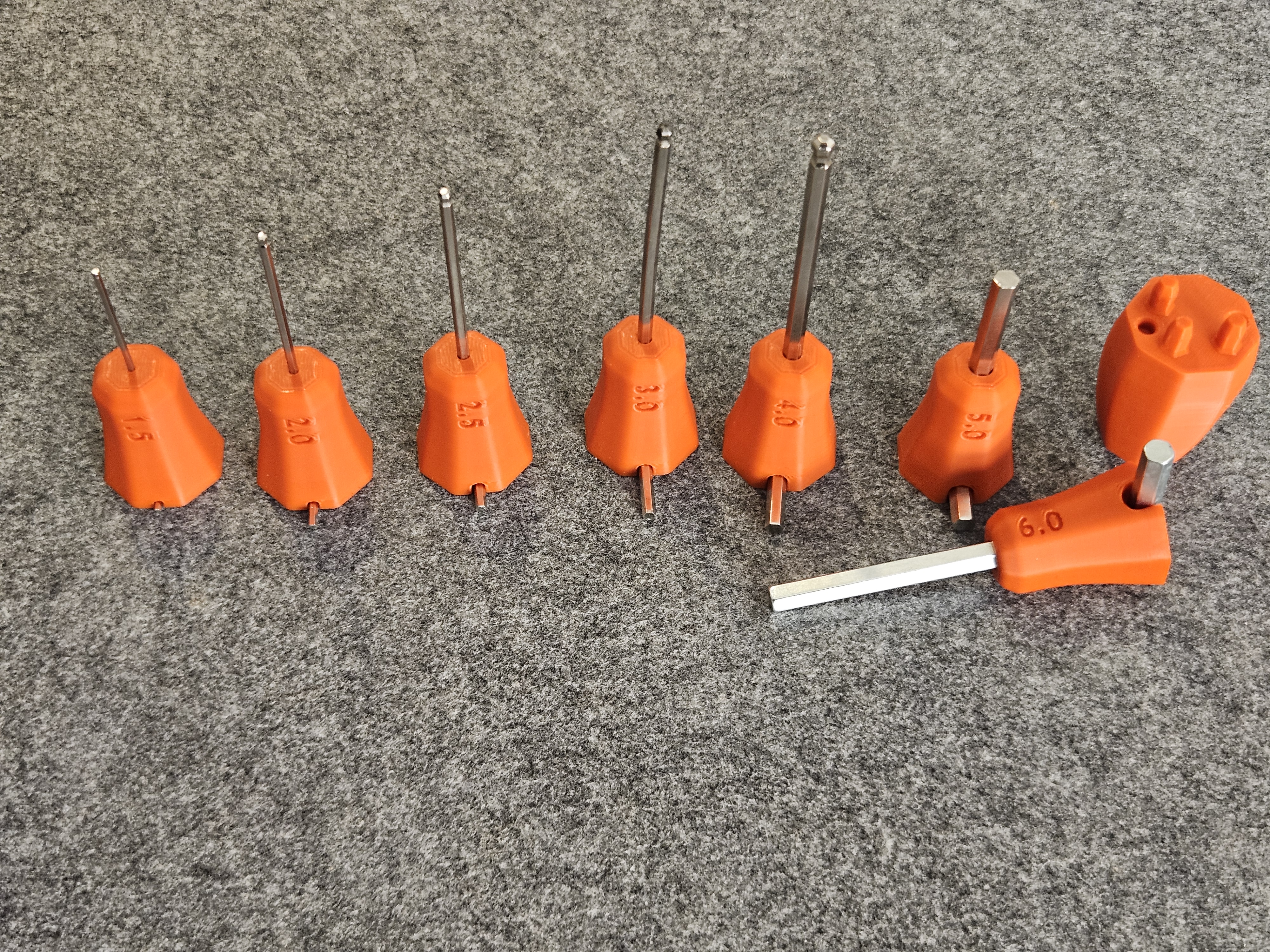

Mẫu này là một tay cầm gồm 2 phần, thiết kế để tăng độ thoải mái và hiệu quả khi dùng Allen key dạng chữ L tiêu chuẩn.

!Mình khuyên bạn chỉ in thử 1 cỡ trước để kiểm tra dung sai có hợp với thiết lập in của bạn không!

!Phần top nên in nghiêng (đặt trên mặt chamfer rồi xoay lên 10°). Dùng brim (8mm) và auto tree support (chỉ cho phần top)!

Hiện tại chỉ có cho hệ metric.

Mình làm tay cầm này để giải quyết chuyện vặn vít cho “mượt”, nhất là vít dài, khi dùng Allen key trần.

Phần tay cầm thêm vào giúp cầm nắm ergonomics hơn, bám tay hơn, và xoay liên tục dễ hơn.

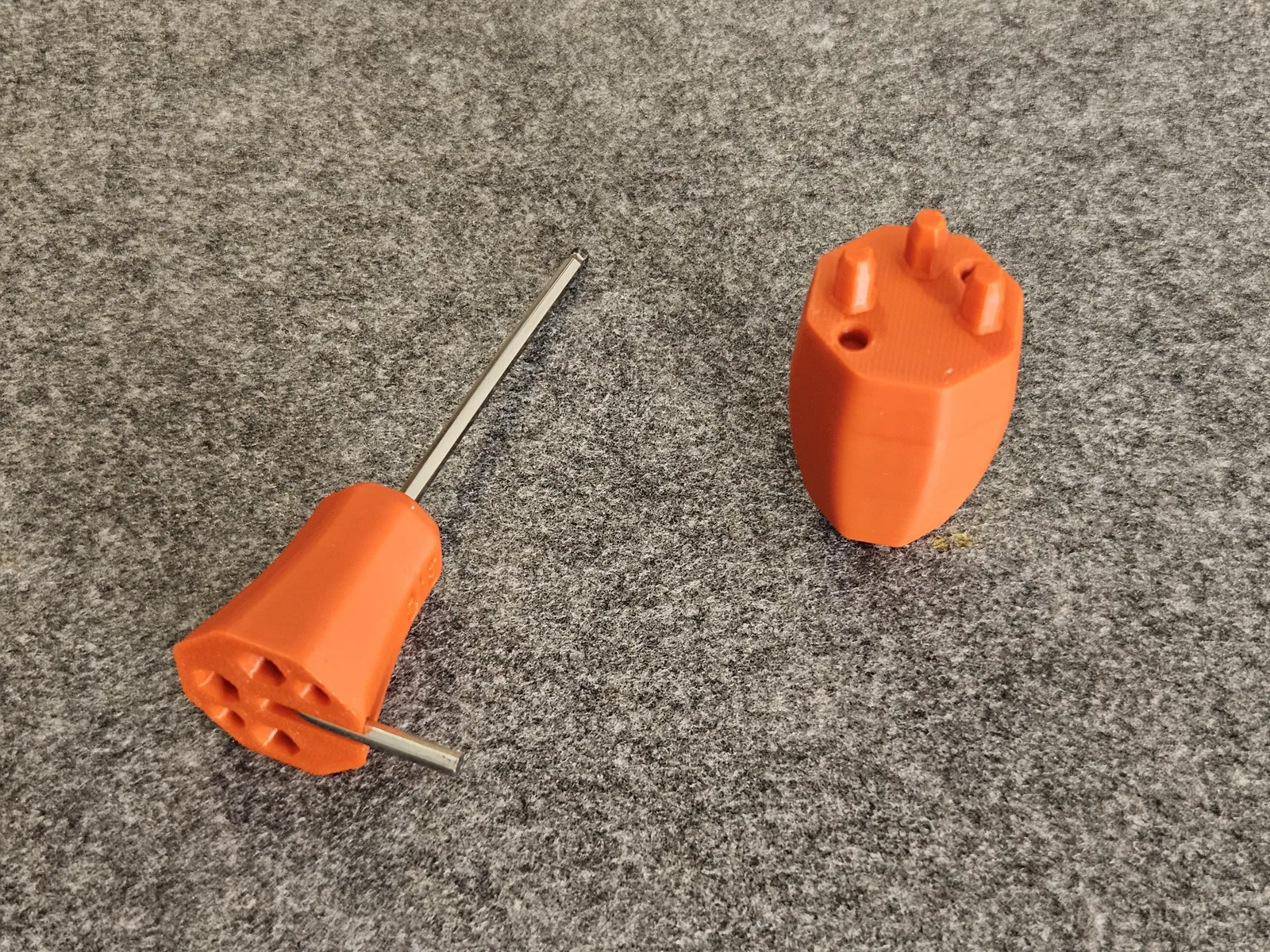

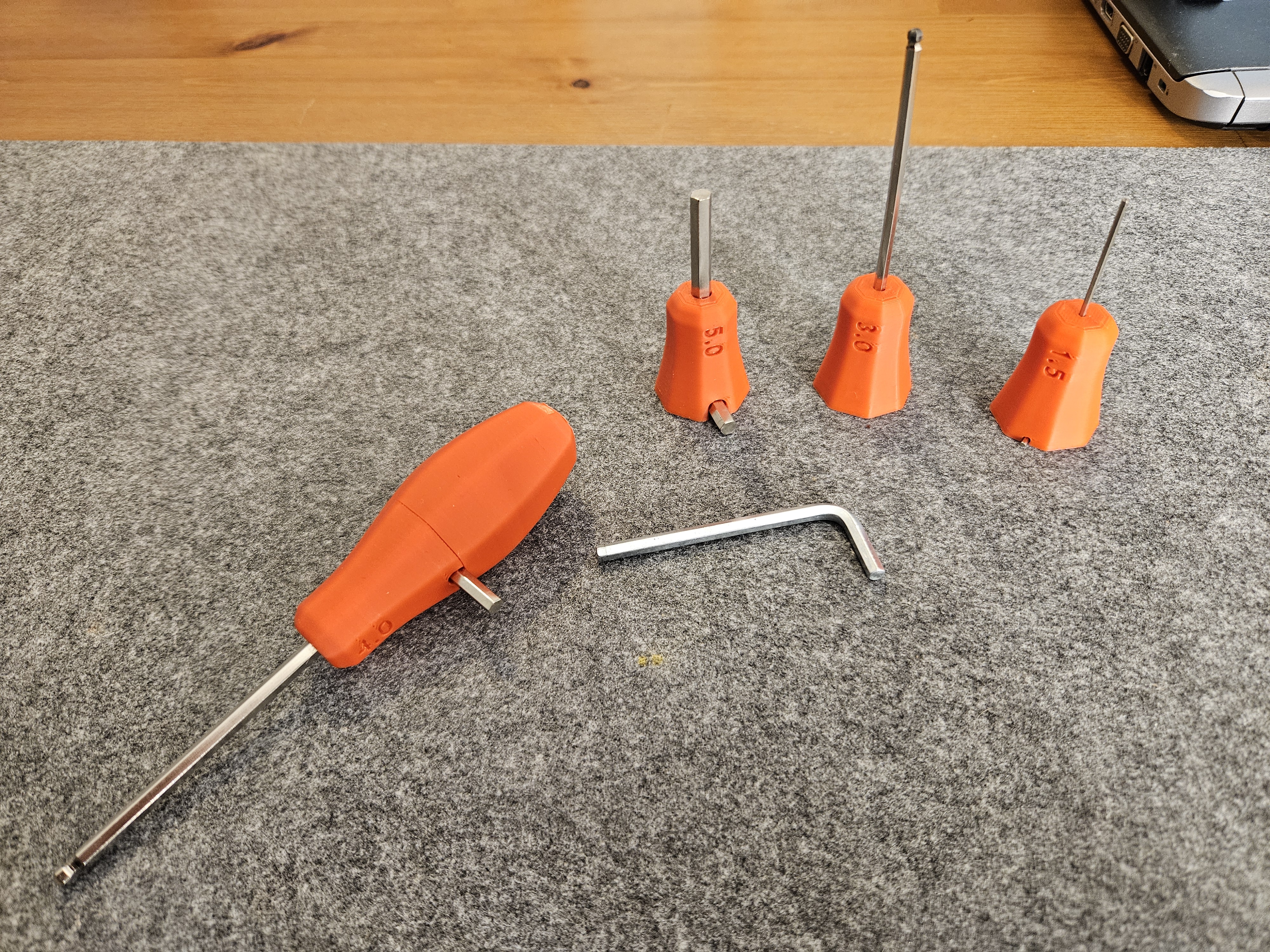

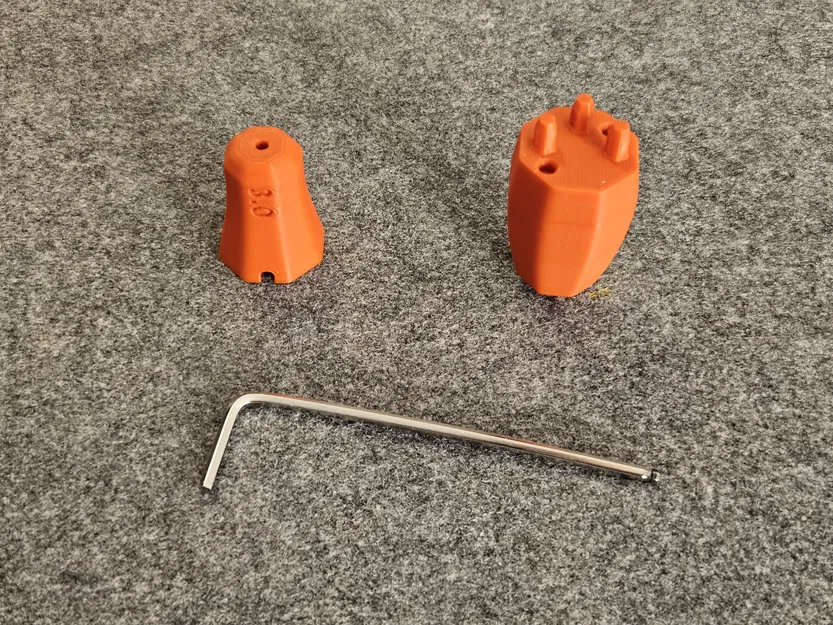

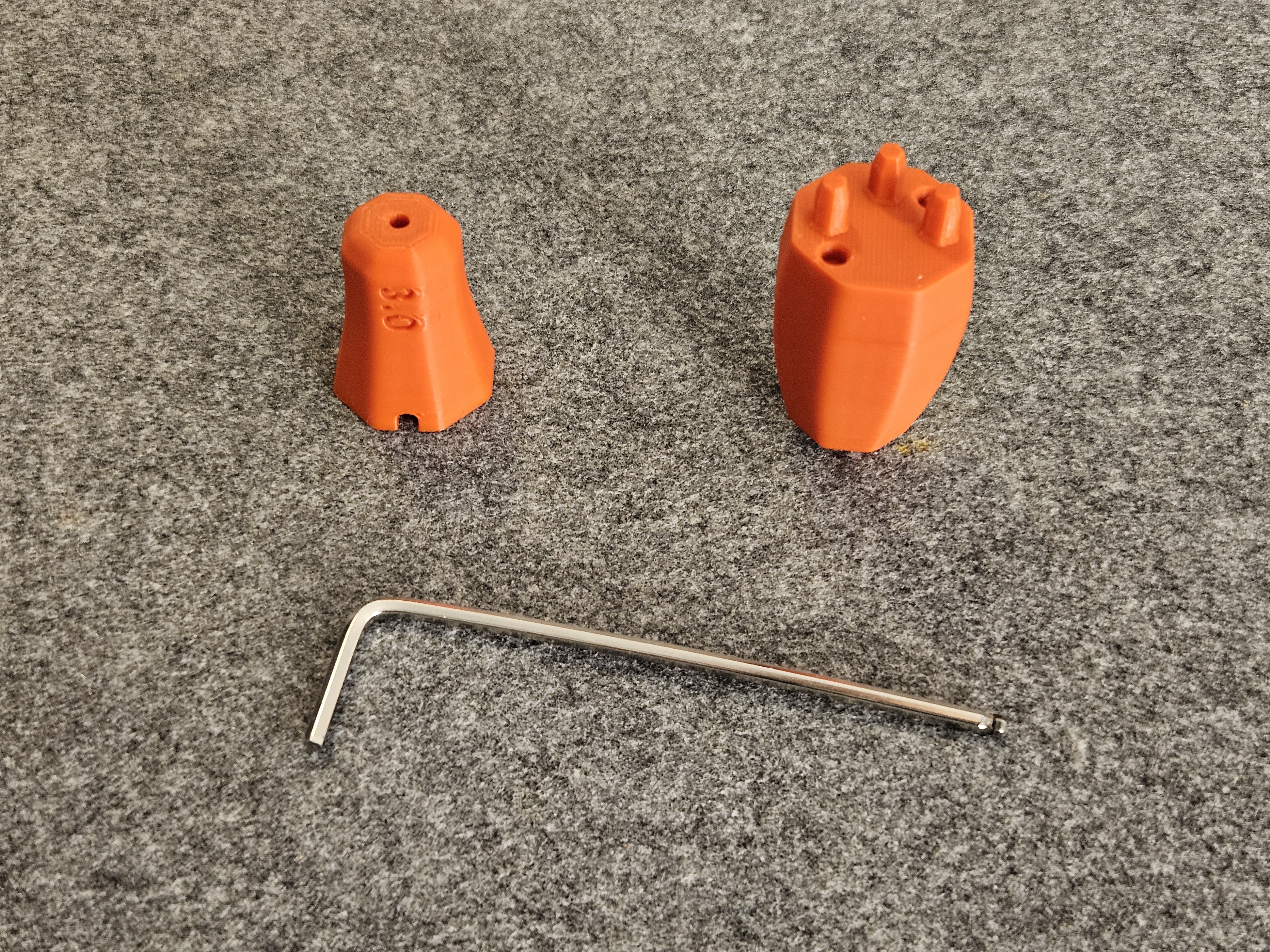

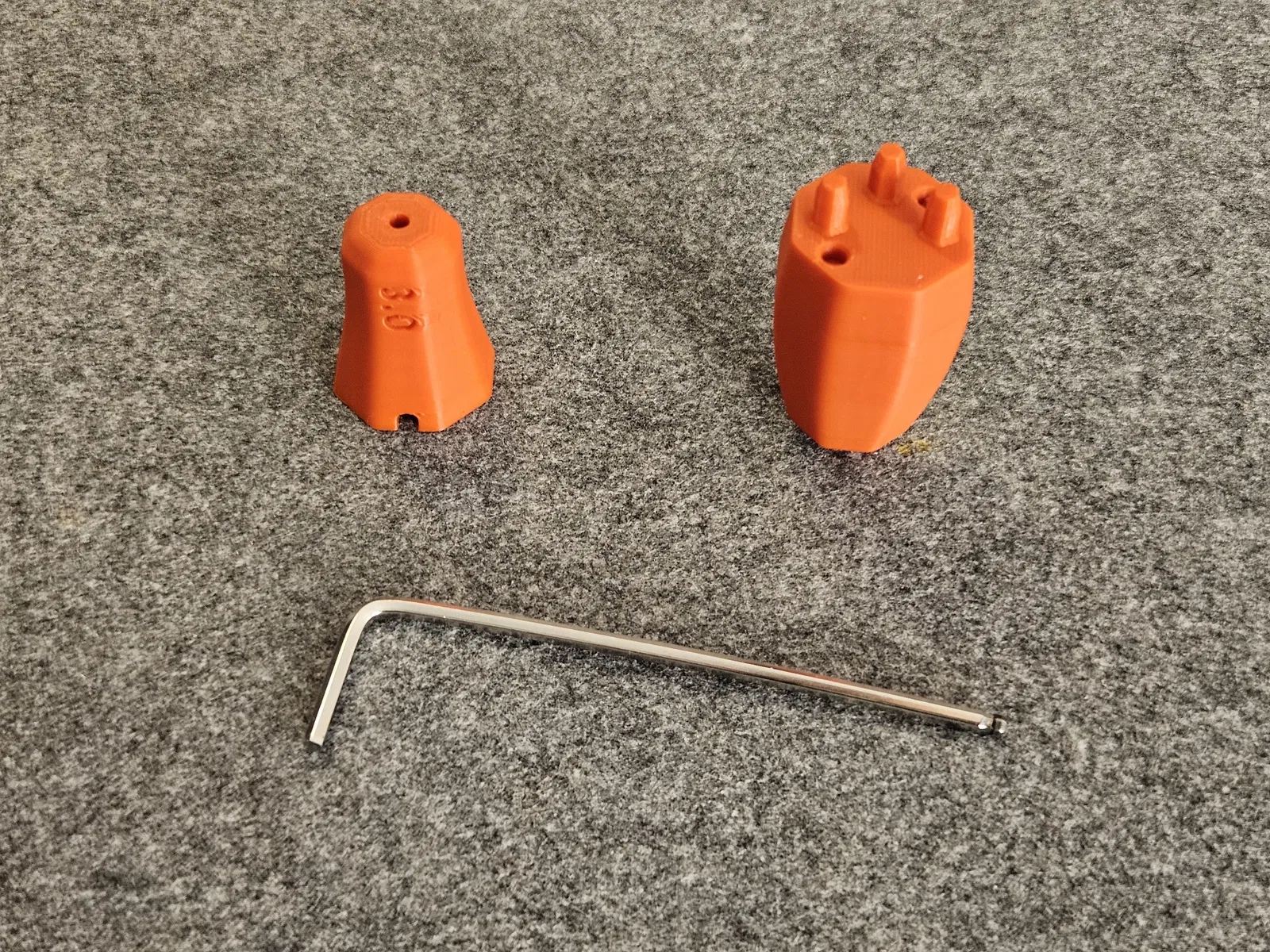

Thiết kế được tách làm hai phần:

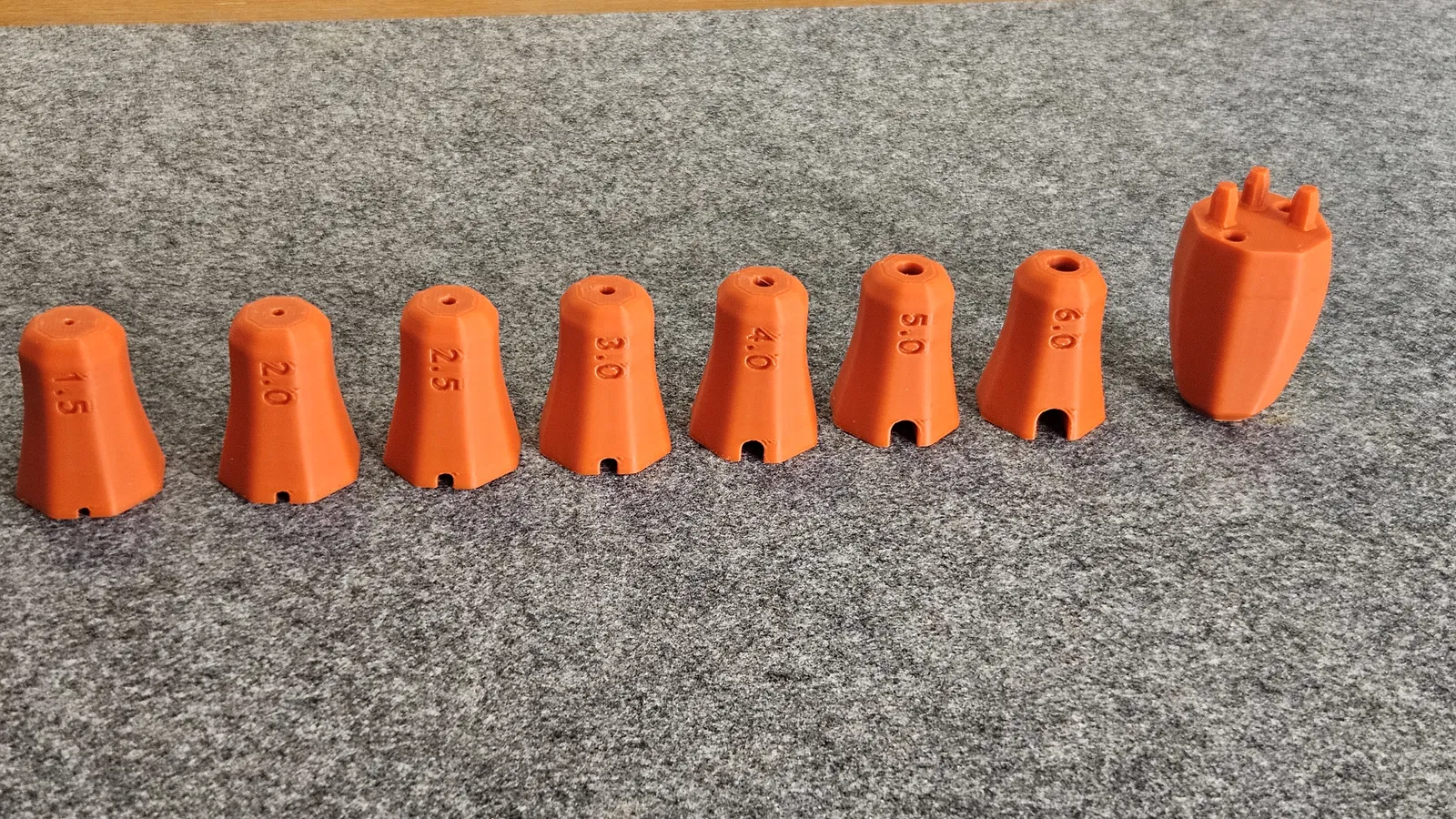

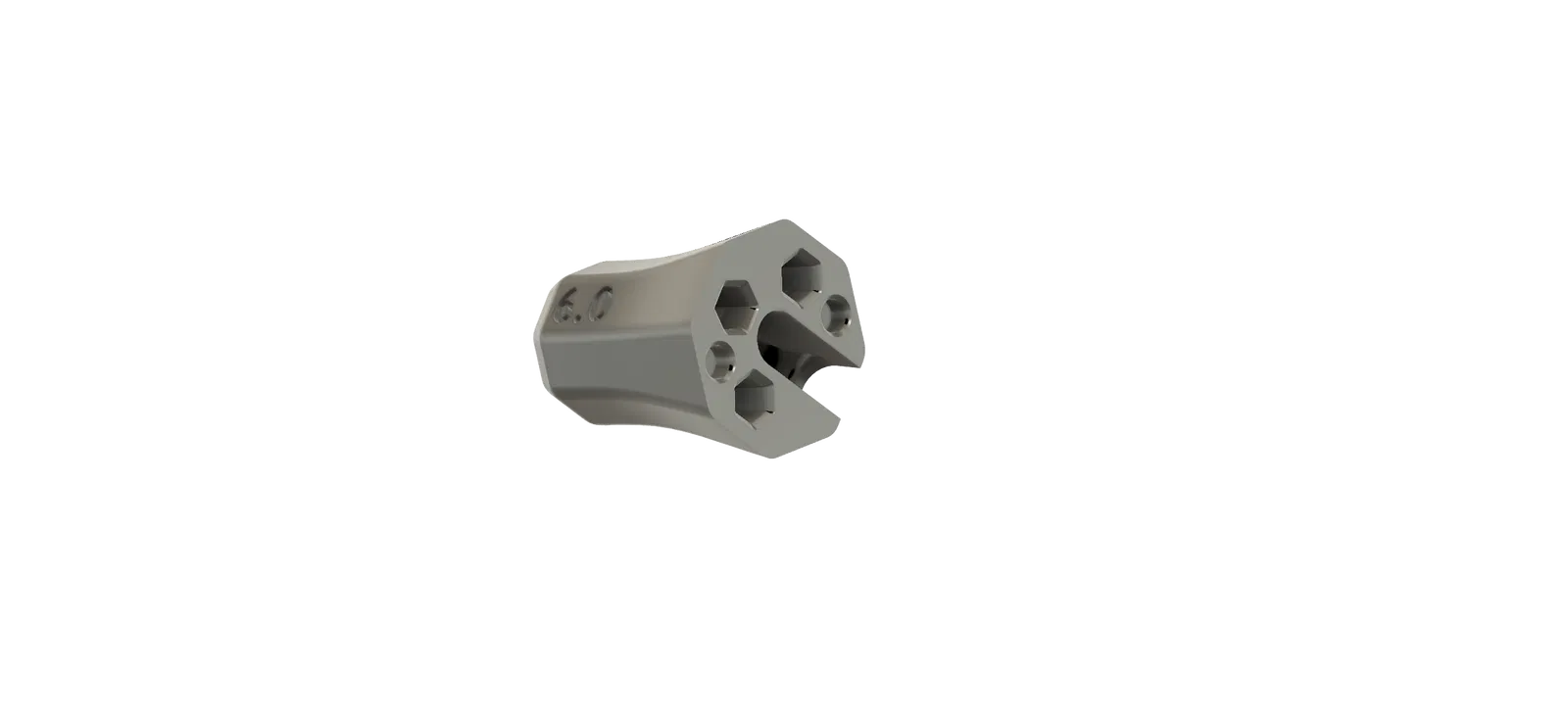

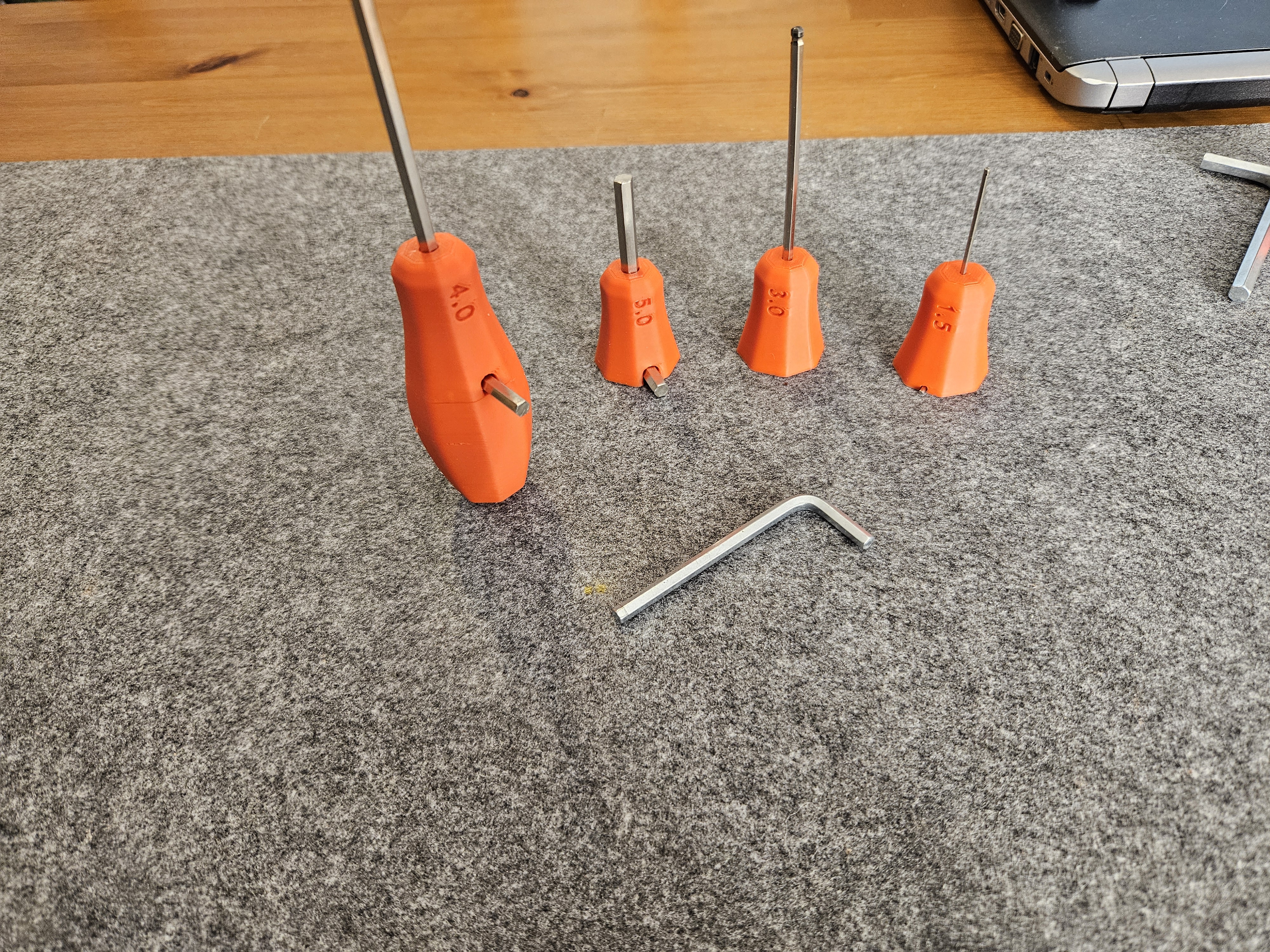

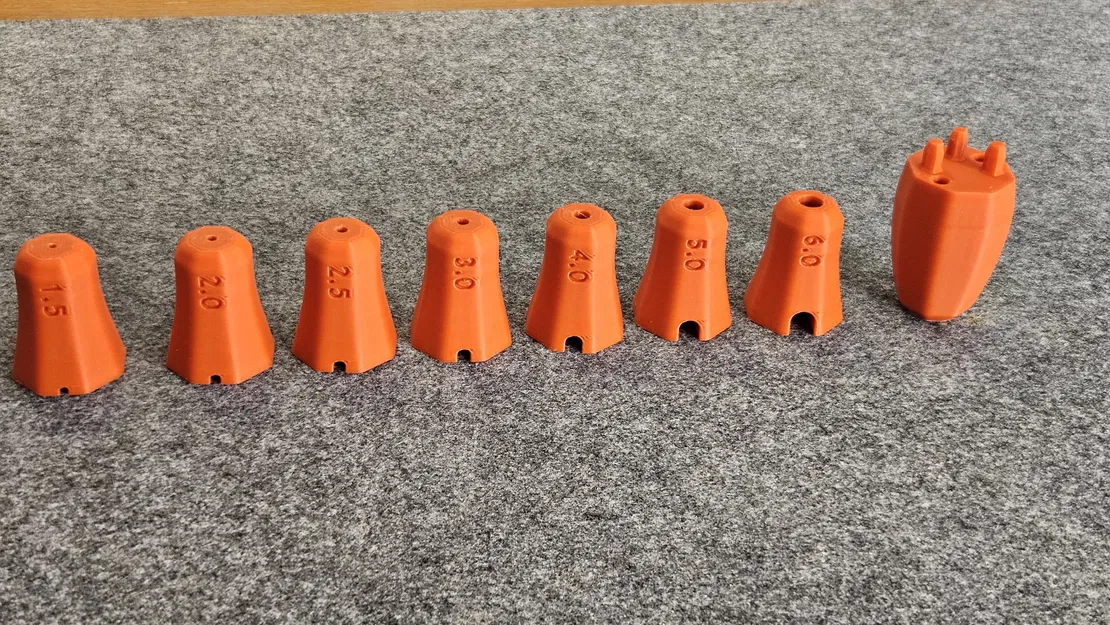

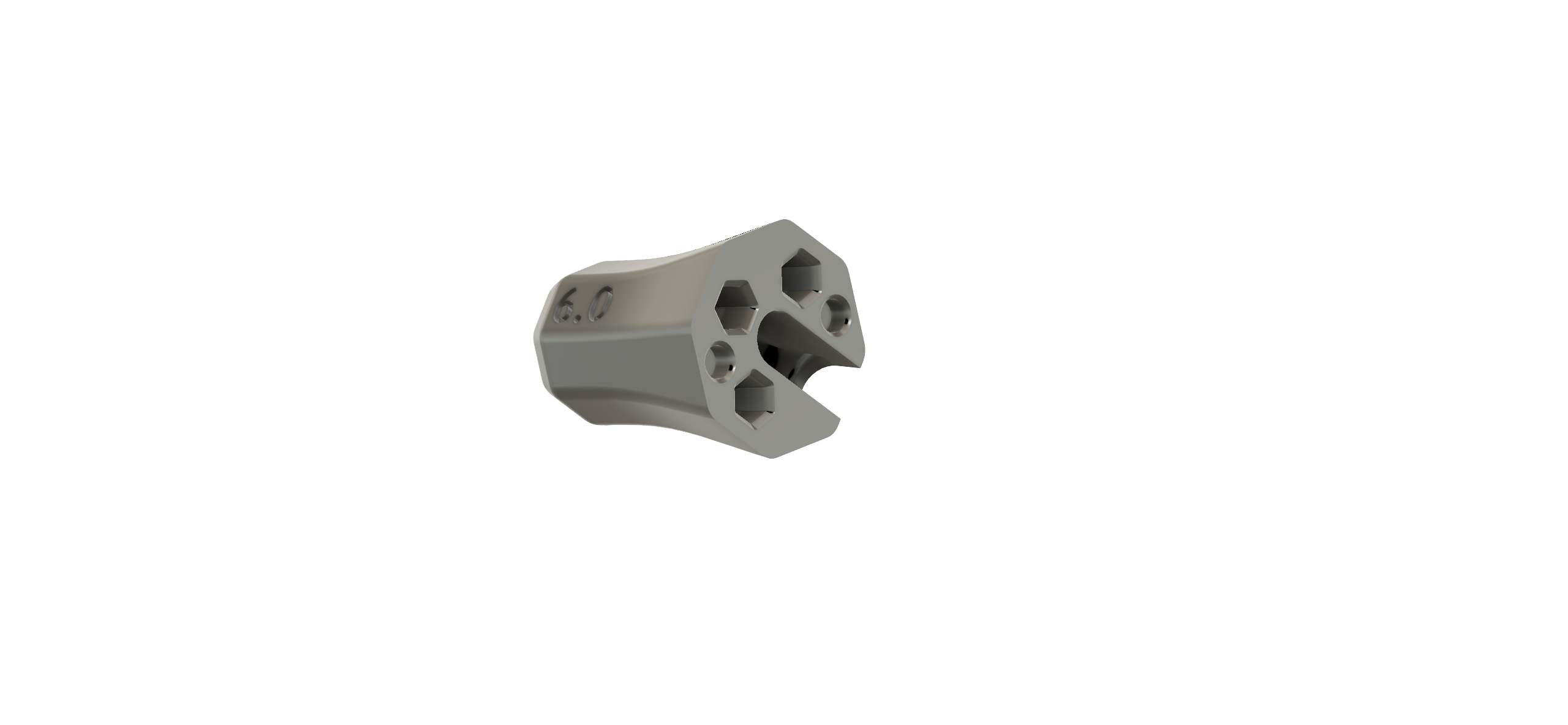

• Phần Bottom: Phải in riêng theo từng size Allen key bạn muốn dùng.

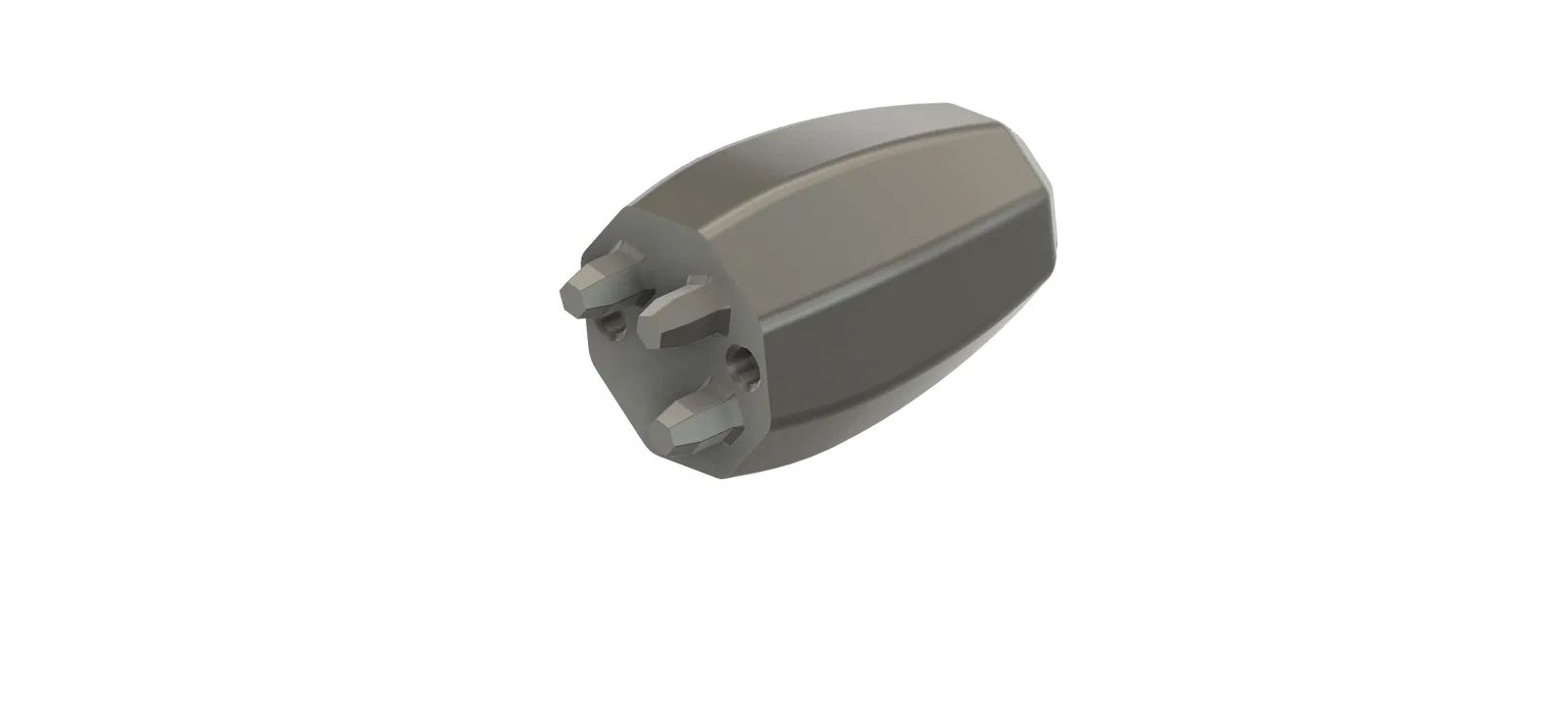

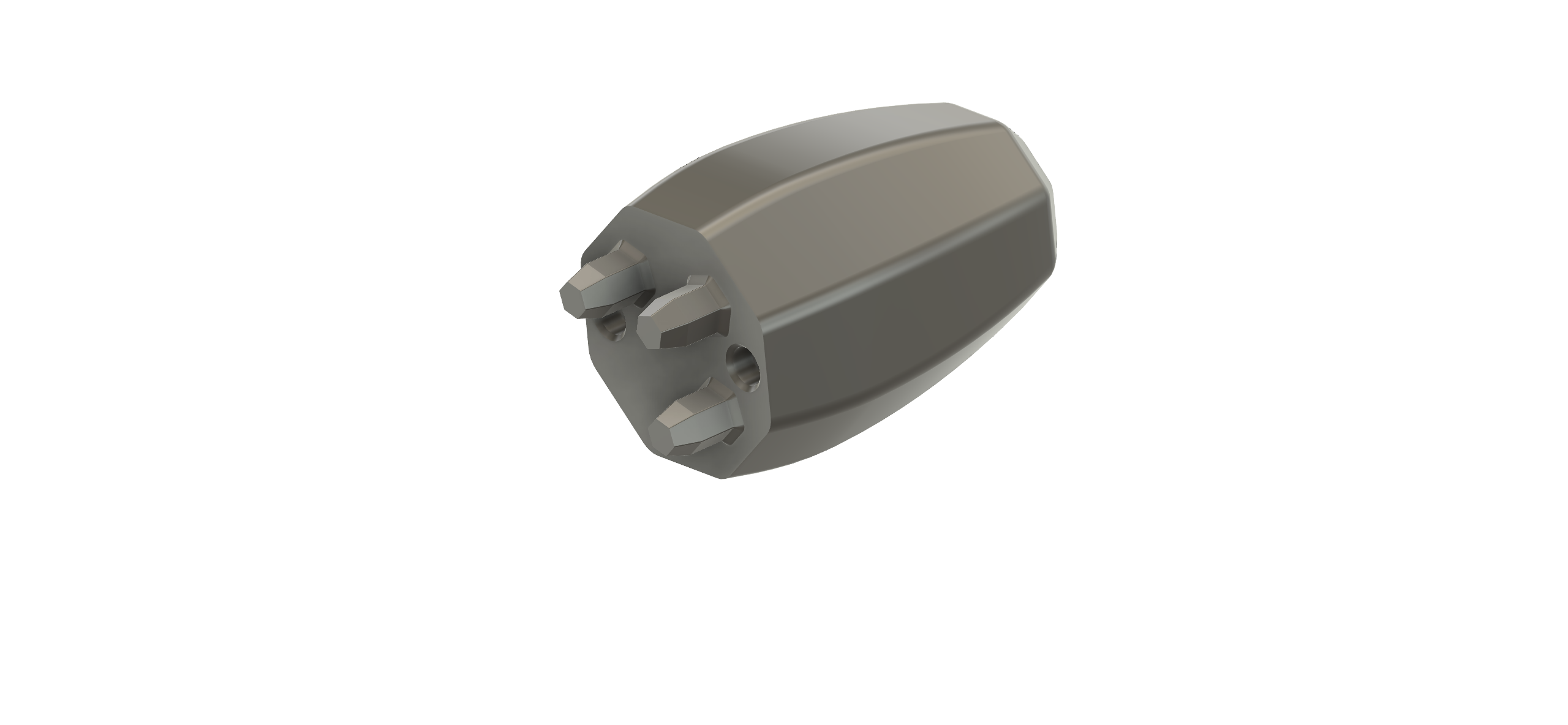

• Phần Top: Dùng chung, chỉ cần in một lần.

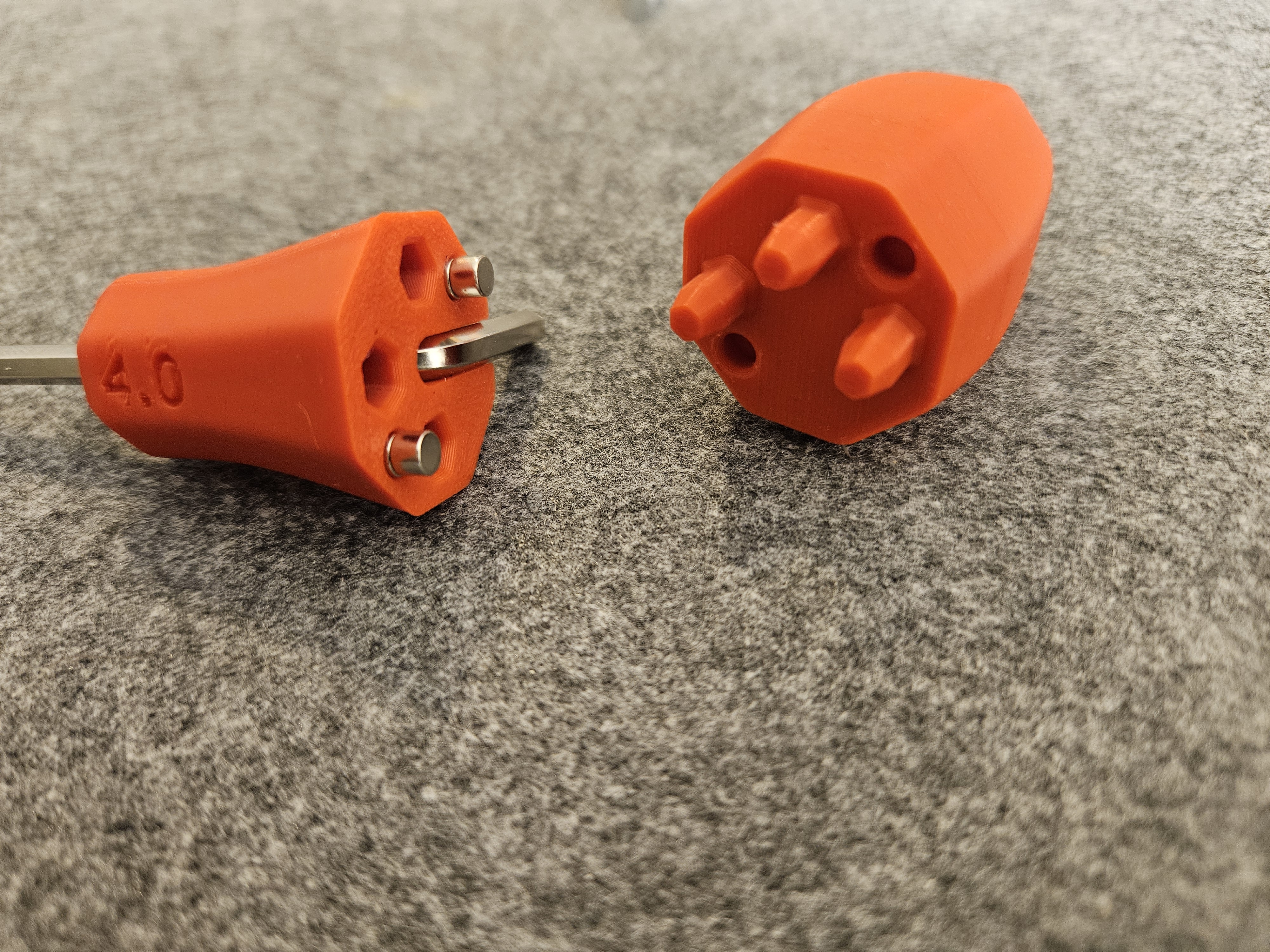

Hai phần được thiết kế để giữ với nhau bằng mối ghép press-fit.

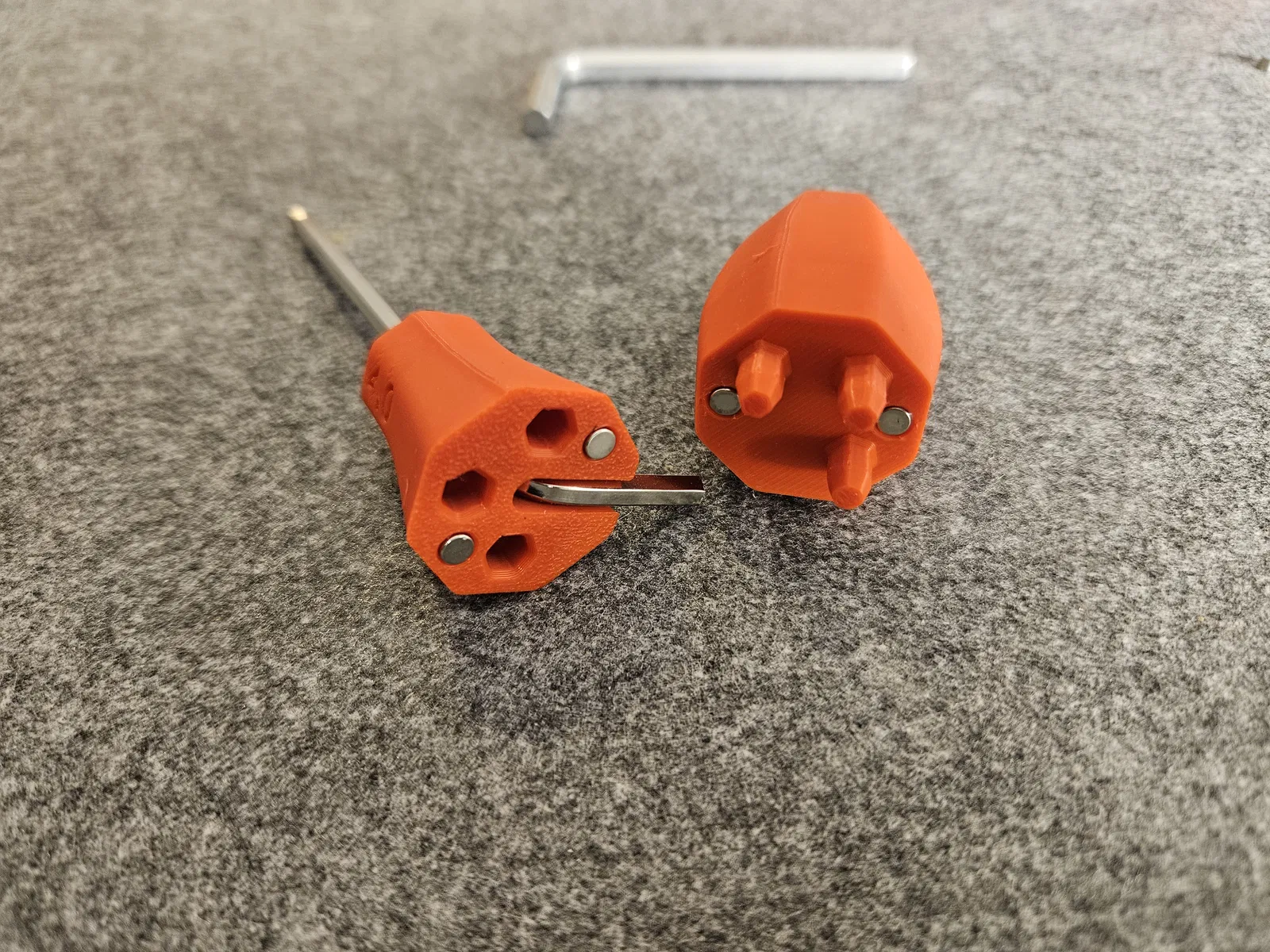

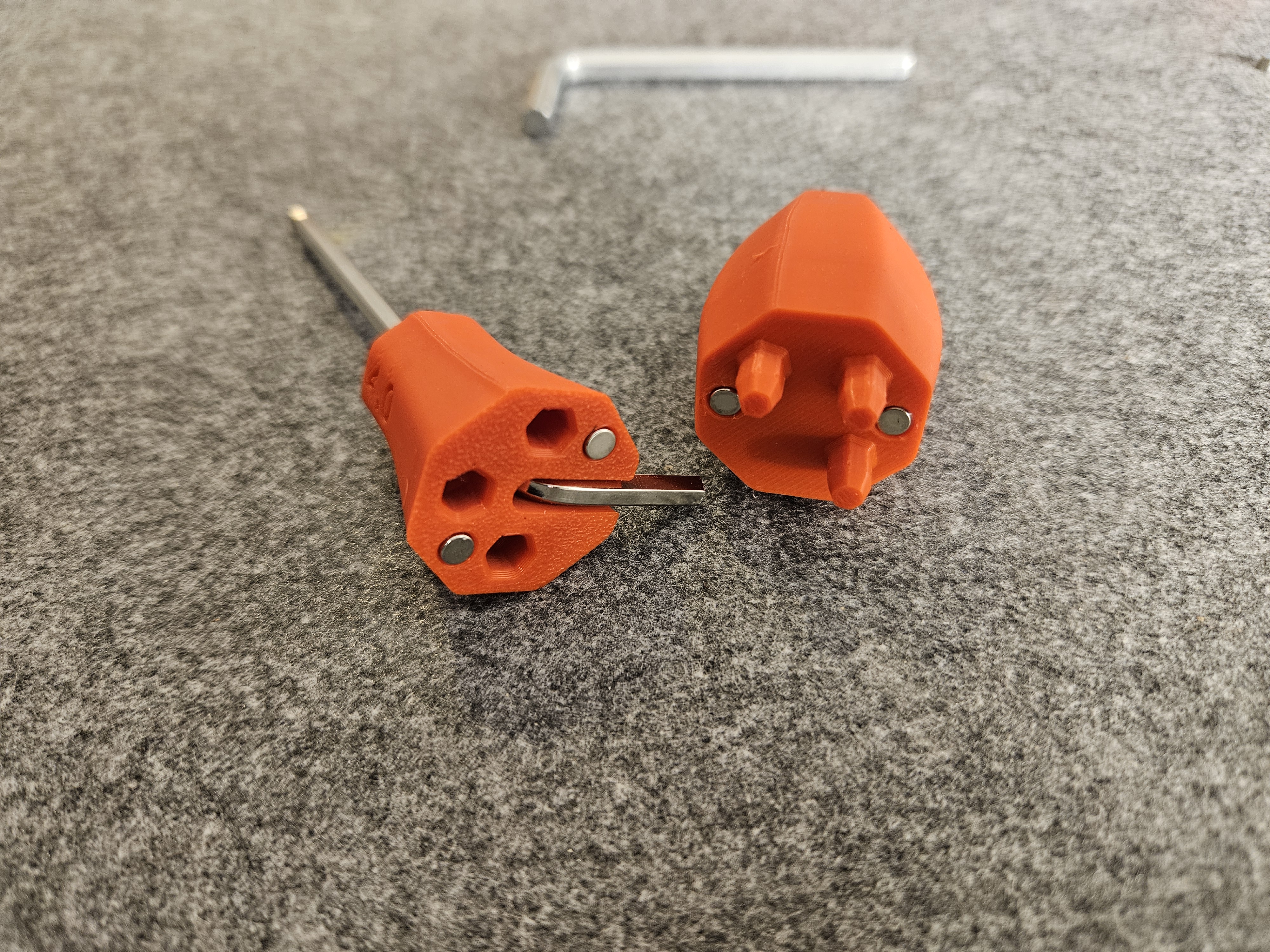

Nam châm là tuỳ chọn. Nam châm có trong thiết kế chủ yếu như một “bảo hiểm”, phòng khi mối press-fit bị lỏng theo thời gian sau khi dùng nhiều.

In ấn:

Thiết lập của mình:

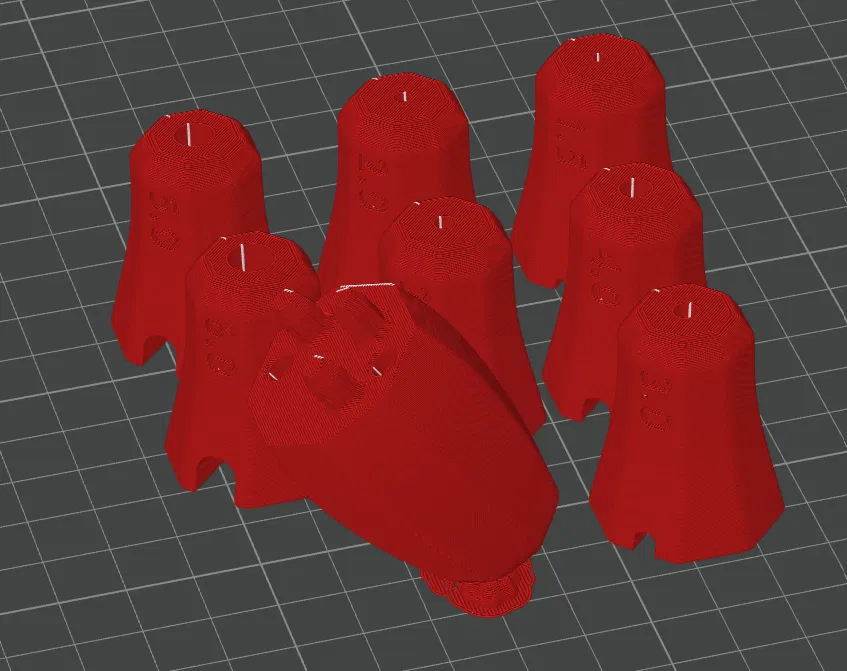

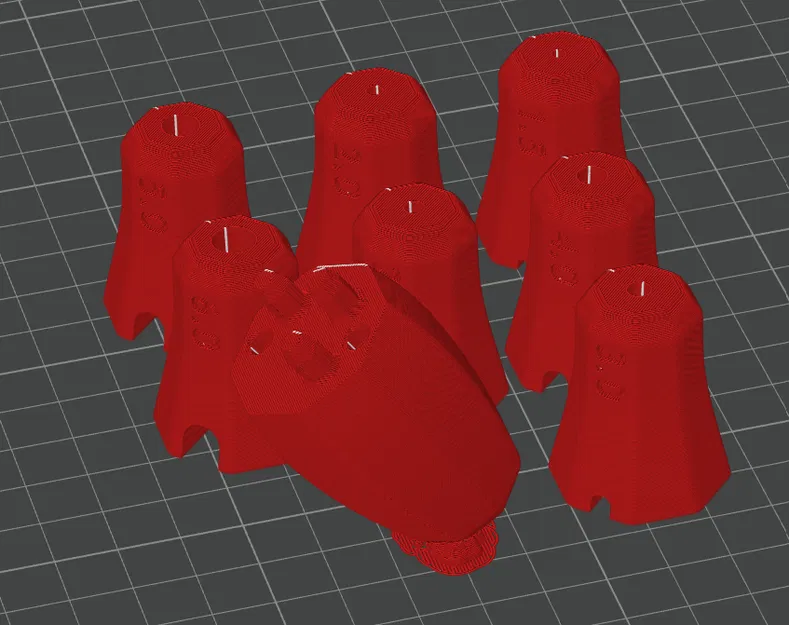

• Orientation:

  • Giá giữ Allen key dựng đứng, đặt phía connector hướng xuống/đỡ

  • Phần top in nghiêng. Đặt trên mặt chamfer và xoay lên 10° (kèm Brim 8 mm)

• Support

  • Auto Tree Support + Brim (8 mm) cho phần Top!

  • Không cần Support cho các holder theo từng size

• Layer height: 0.2 mm

• Seam Position: Back

• Wall generator: Classic

• Infill: 20% / Adaptive Cubic

• 4 Walls, 4 Top, 4 Bottom

Bill of Materials (BOM):

(kèm affiliate link tới Aliexpress)

• Tuỳ chọn: 4 nam châm tròn (Dày: 3mm, Đường kính: 4mm) – 2 viên cho phần top, và 2 viên cho mỗi phần bottom bạn in.

• Bộ Allen Keys (dĩ nhiên rồi!)

Quan trọng:

• Test trước: Vui lòng đừng in tất cả các phần một lượt! Hãy bắt đầu bằng cách in 1 phần bottom và phần top để xác nhận dung sai phù hợp với thiết lập của bạn.

• Khớp rất chặt: Mối ghép được cố tình làm rất chặt và chạy hoàn hảo với thiết lập của mình (máy in, hiệu chuẩn, filament, v.v.). Nếu với bạn nó quá lỏng hoặc quá chặt, bạn có thể thử scale model lên/xuống một chút trong phần mềm slicer.

• Có người dùng phản ánh bị gãy chốt. Mình thì không gặp, nhưng in phần top nghiêng (đặt trên chamfer, rồi xoay lên 10°, kèm brim và auto tree support) sẽ giúp tránh chuyện đó.

• Dù chỉ là về mặt lý thuyết (mình chưa gặp), bạn lưu ý rằng độ cong/bẻ cụ thể ở góc 90° của Allen key có thể ảnh hưởng cách nó nằm trong tay cầm, và có thể làm nó không vừa hoàn toàn.

Nếu bạn có câu hỏi, nhận xét, hay góp ý để cải thiện, cứ để lại trong phần bình luận nha.
