Bộ tạo gạch Lego (Lego bricks generator)

Con gái mình được tặng một bộ LEGO 3‑in‑1 dịp Giáng Sinh. Lắp xong mẫu đầu tiên, bé muốn thử mẫu khác — nhưng nhất quyết không chịu tháo chú chó đã lắp xong.
Mình nghĩ: dễ thôi, in thêm vài miếng là xong.
Trời ơi… mình sai quá sai.

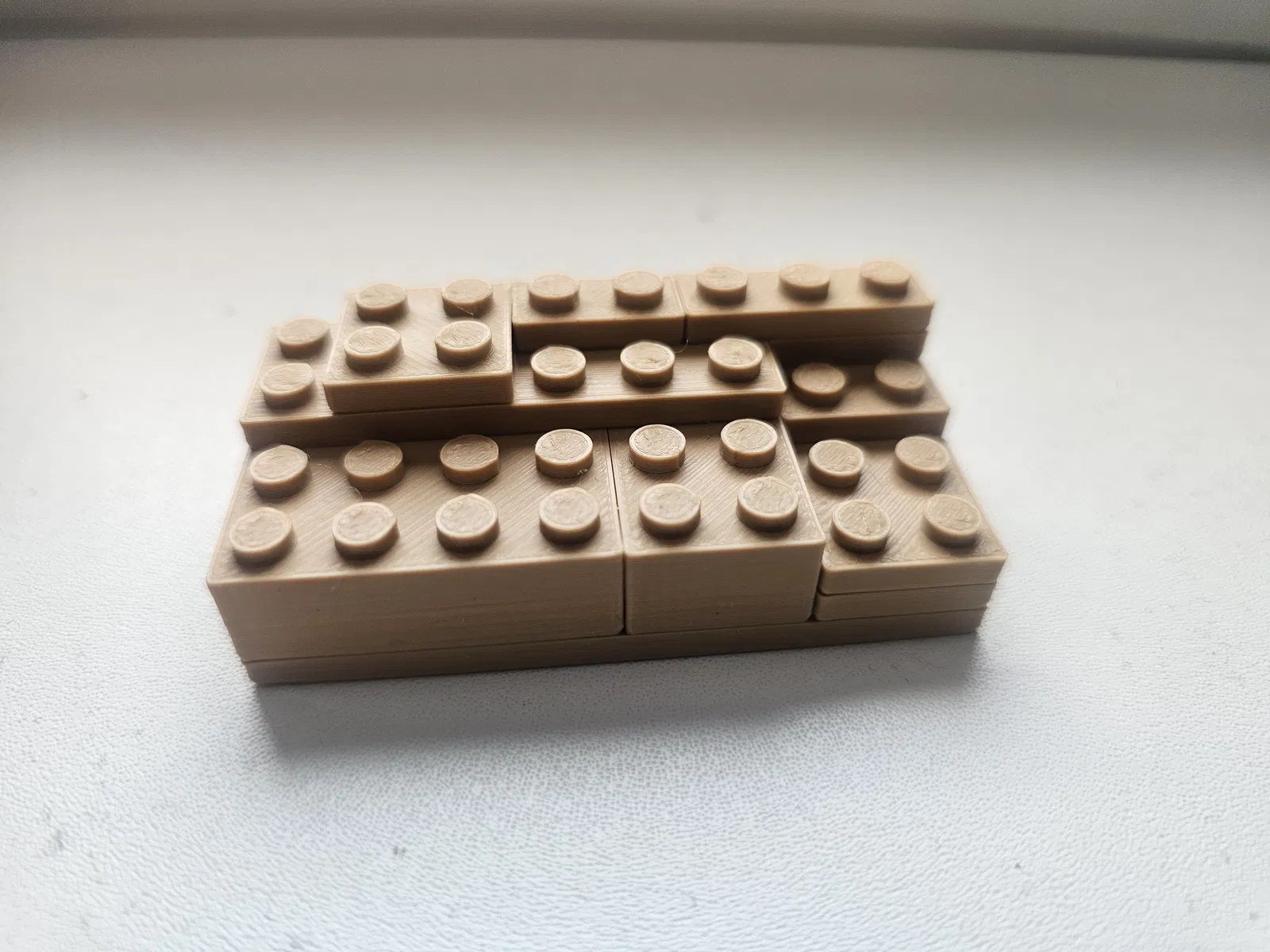

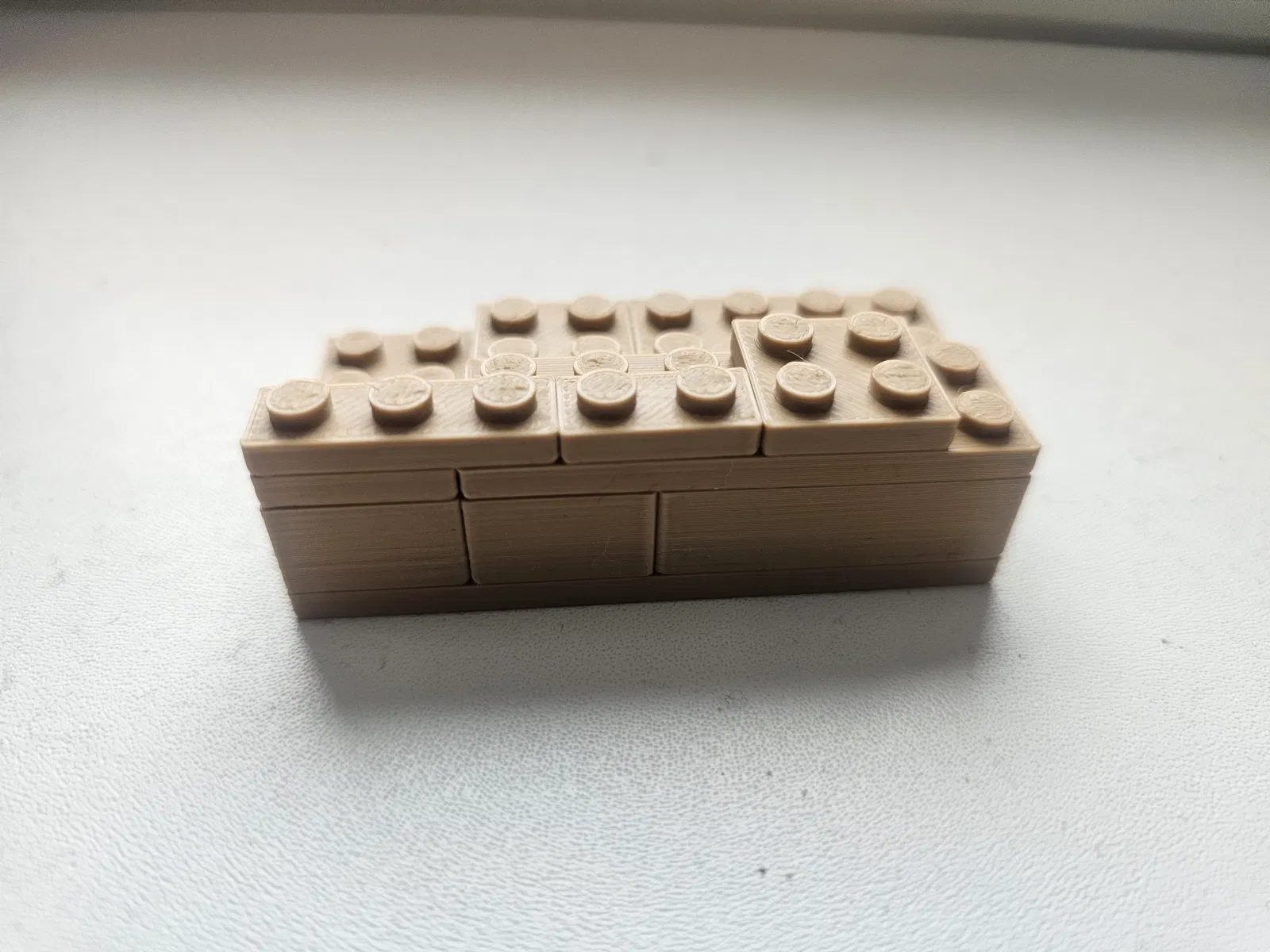

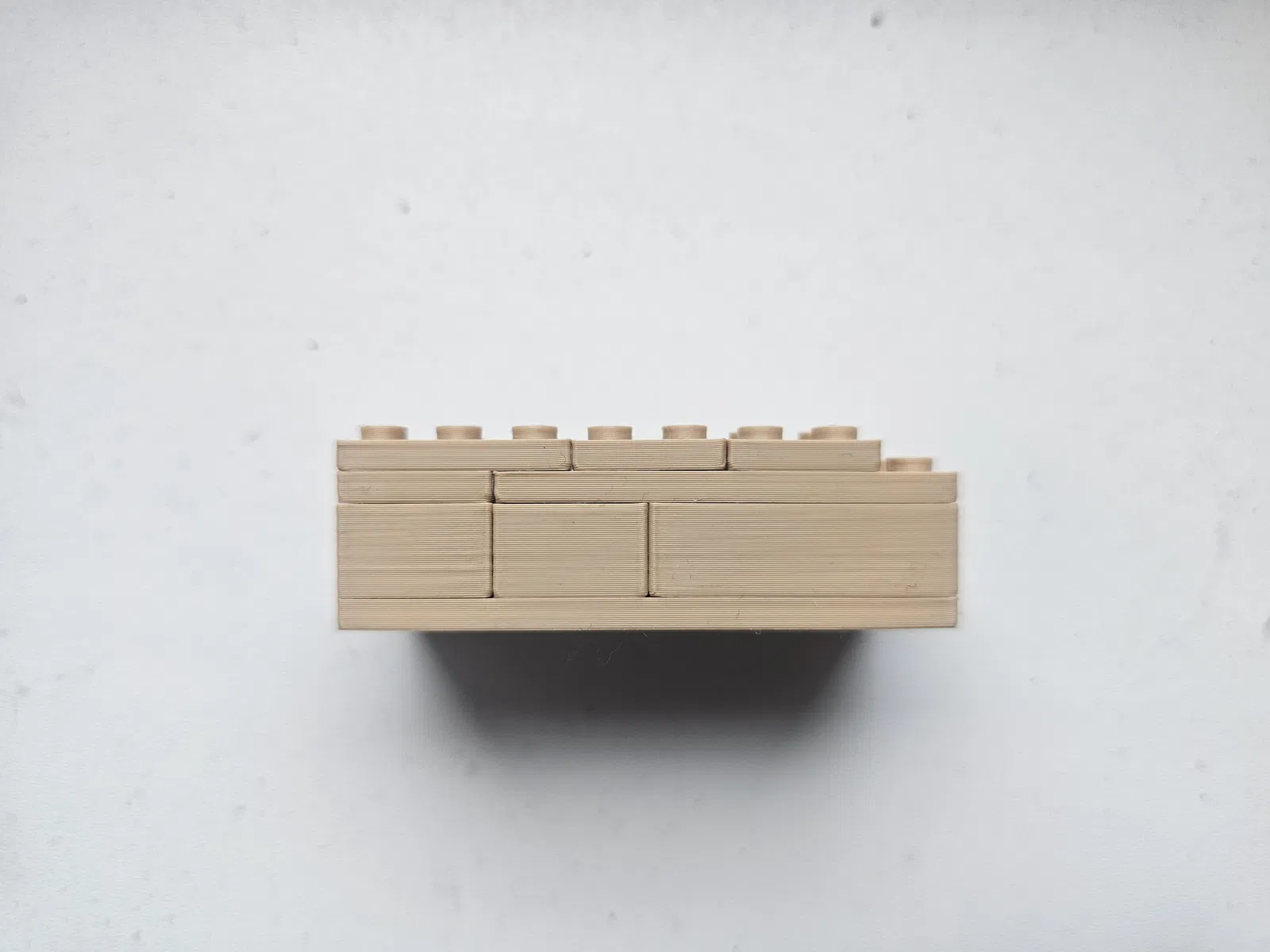

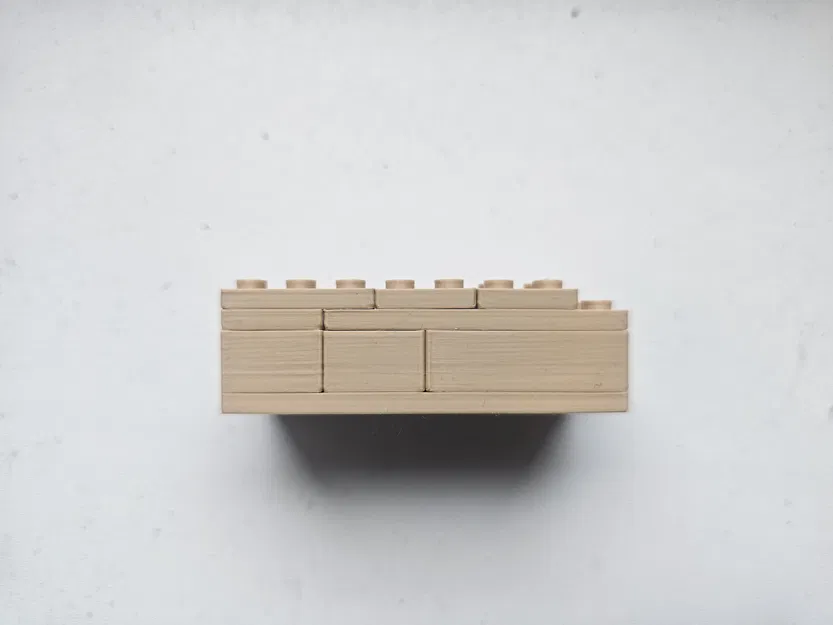

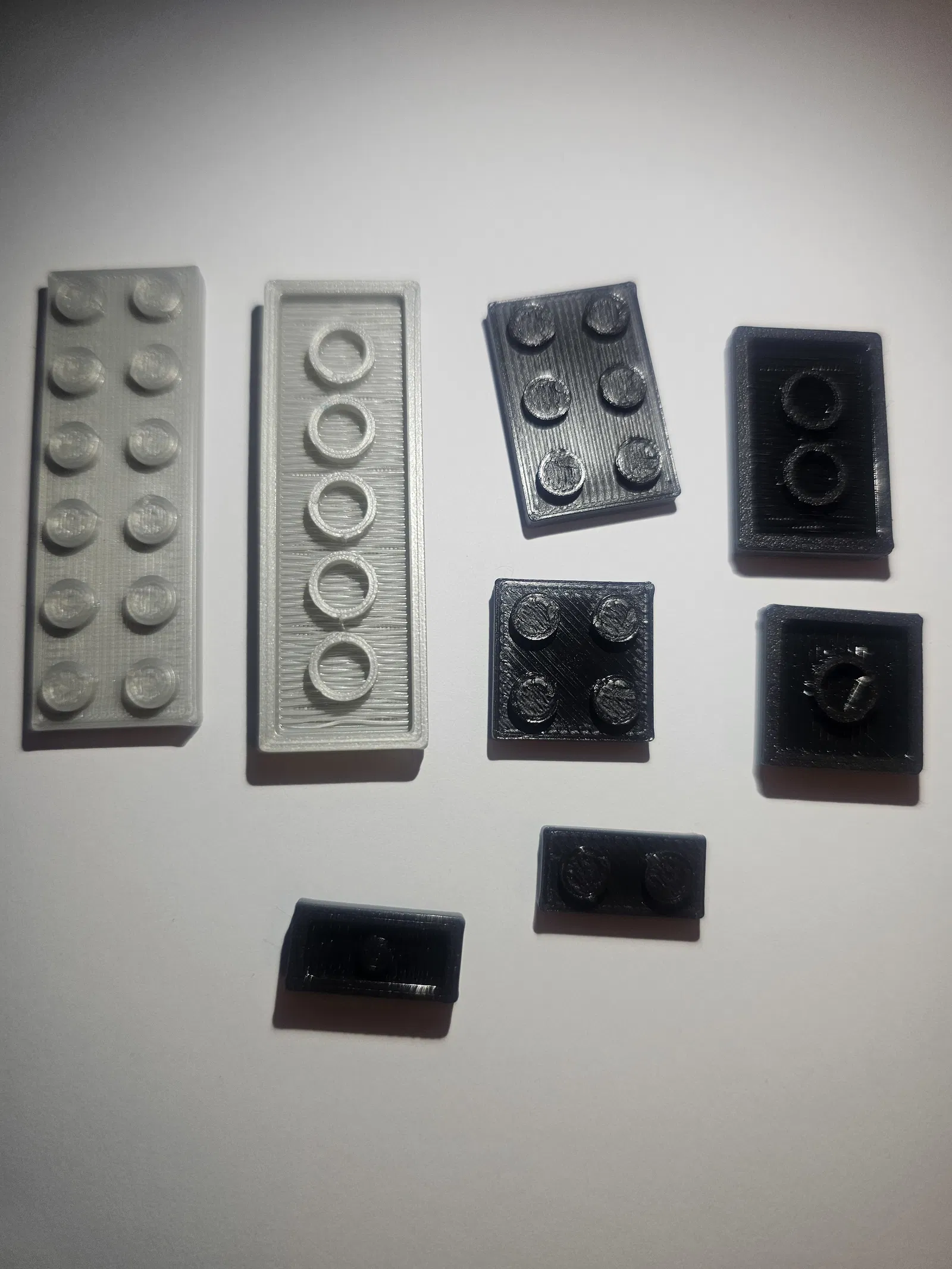

Phần lớn mấy mẫu mình tải về đều bị lỏng, gắn không khít như đồ chính hãng. Thế là mình ngồi vào SolidWorks, dành cả cuối tuần vừa học vừa dựng mẫu, cuối cùng cũng làm ra được một chi tiết in ra sạch, bấm vào “snap” vừa khít đúng chuẩn. Mất công nhiều vậy nên mình nghĩ không chia sẻ thì uổng — biết đâu giúp được người khác nữa.

🔧 Về model

• 🖨 Thiết kế riêng cho máy in Core One — không cần tinh chỉnh thêm

• 🧱 Studs được làm hơi lớn hơn một chút để bám chắc hơn

• 🛠 Có kèm file nguồn SolidWorks để tùy biến dễ dàng

🛠 Chỉnh sửa file SolidWorks

• Mở Tools → Equations

• Chỉ thay đổi studsX và studsY

• Các thông số khác chỉ chỉnh khi bạn cần tolerance khác

🖨 Thiết lập in

• 🔩 Nozzle: 0.4 mm

• 📏 Layer height: 0.2 mm (profile Core One “0.2 structural”)

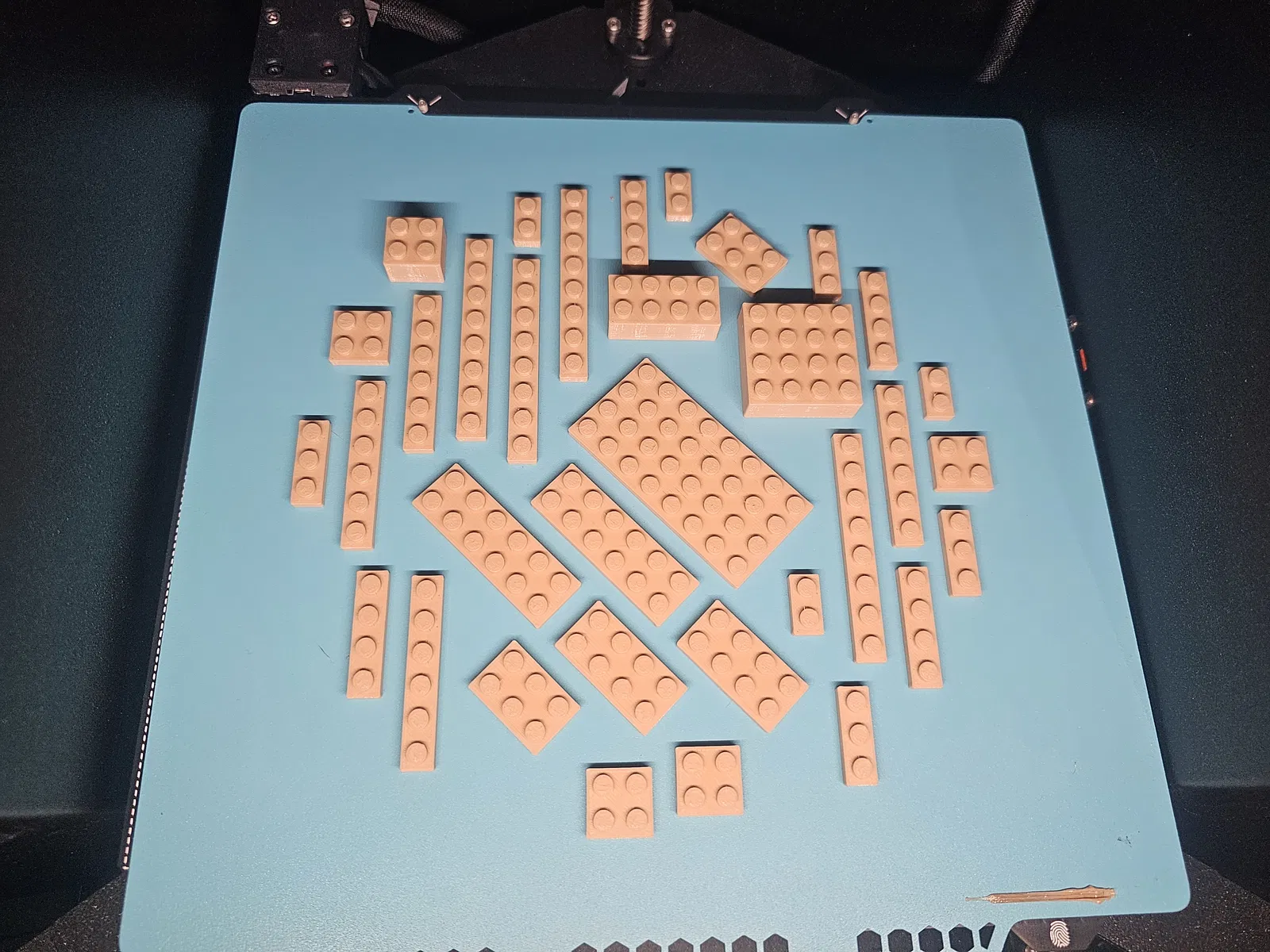

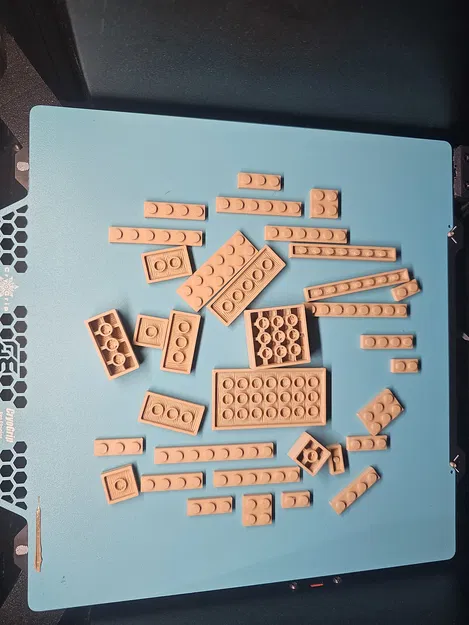

• 🔄 Để in không cần support, xoay các viên dài 45° để giảm cầu (bridge) dài

Chúc bạn lắp vui nha! 🧡

🇨🇿

Con gái mình được tặng một bộ LEGO 3‑v‑1 dịp Giáng Sinh. Lắp xong mẫu đầu tiên, bé muốn lắp mẫu khác, nhưng không chịu tháo chú chó đã hoàn thiện.
Mình tự nhủ: không sao, in thêm vài miếng là được.
Ờ… mình đã lầm to.

Đa số model tải về đều quá lỏng, không giữ được như đồ zin. Cuối cùng mình ngồi vào SolidWorks, dành cả cuối tuần để học và dựng, làm ra một chi tiết in ra gọn, bấm “click” vào vừa khít đúng như cần. Đã bỏ nhiều thời gian vậy thì không chia sẻ sẽ tiếc — biết đâu lại giúp được ai đó.

🔧 Về model

• 🖨 Thiết kế trực tiếp cho Core One, không cần tinh chỉnh thêm

• 🧱 Nopy (studs) được tăng nhẹ kích thước để liên kết chắc hơn

• 🛠 Đính kèm file nguồn SolidWorks để chỉnh sửa

🛠 Chỉnh trong SolidWorks

• Mở Nástroje → Rovnice

• Chỉ đổi studsX và studsY

• Các giá trị khác chỉ chỉnh khi thay đổi tolerance

🖨 Thiết lập in

• 🔩 Tryska: 0.4 mm

• 📏 Độ cao lớp: 0.2 mm (profile “0.2 structural”)

• 🔄 Để in không cần support, xoay các viên dài 45° để tránh tạo bridge dài

Chúc bạn xây lắp vui vẻ! 🧡
