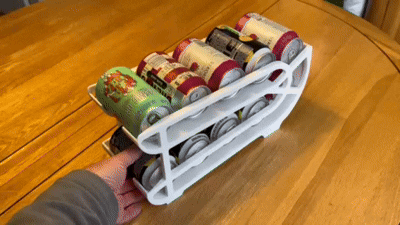

Khay Nhả Lon Tủ Lạnh UK/EU 10x 330/440ml (Drink Can Dispenser)

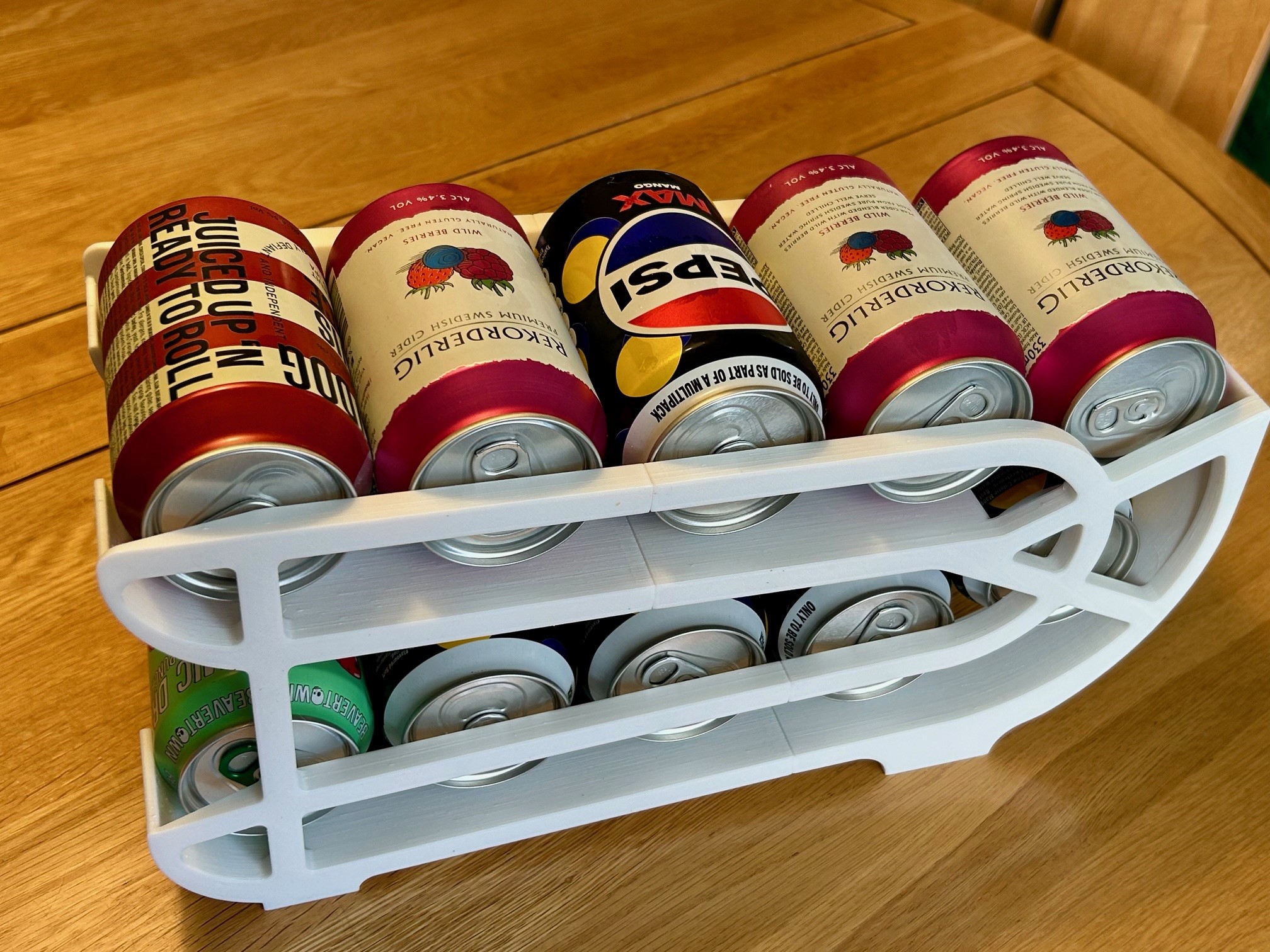

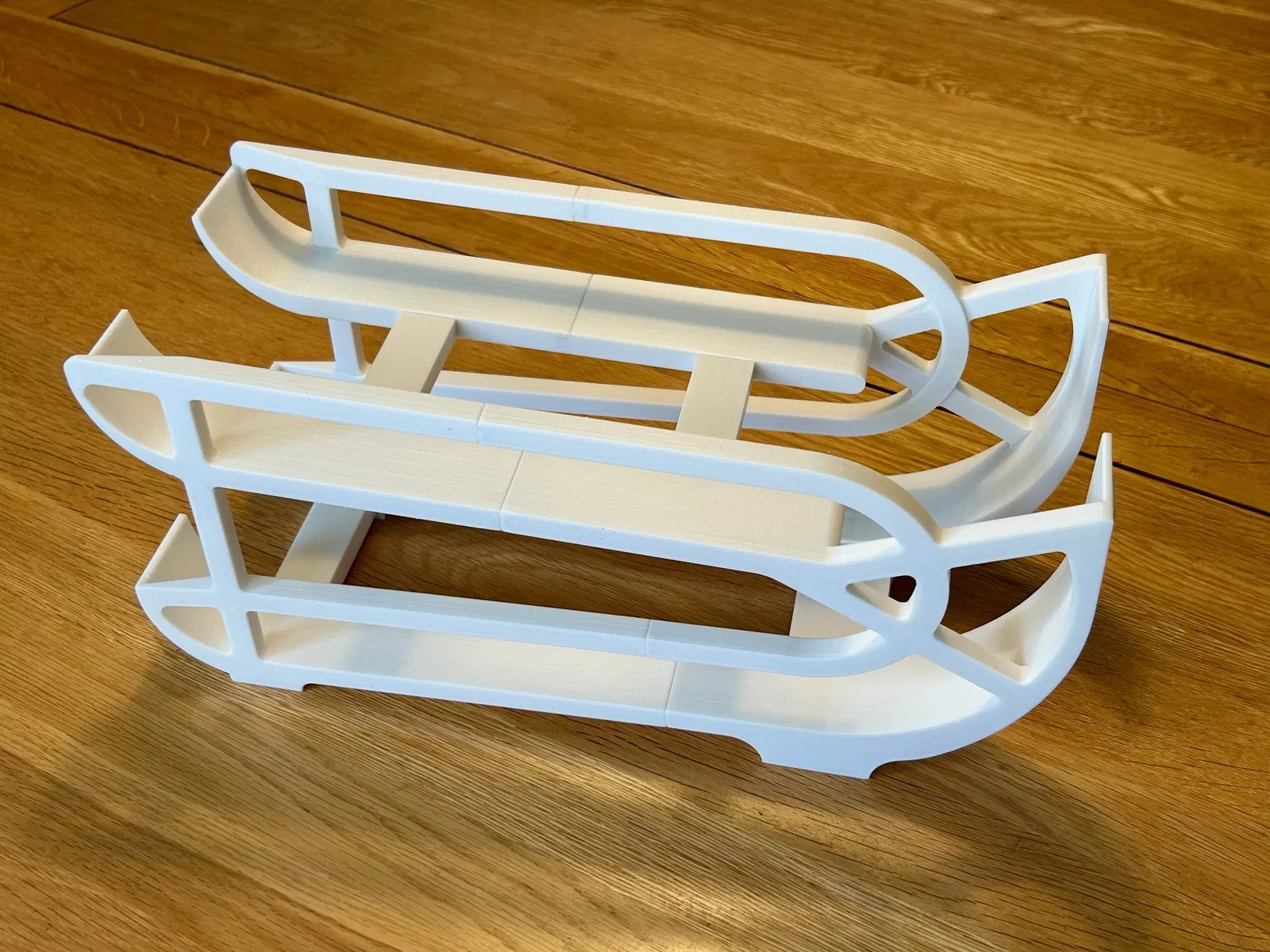

Đây là một bộ chi tiết để in, có thể cấu hình cho lon nước uống chuẩn UK/EU 330ml và 440ml (đường kính 66mm). Bạn cũng có thể cấu hình cho tủ lạnh lớn (kệ 350mm) để chứa 10 lon; hoặc tủ lạnh nhỏ gọn (kệ 300mm) để chứa 8 lon. Dùng bộ khung ‘10’ hoặc bộ khung ‘8’ tương ứng. Tất cả hình ảnh đều là phiên bản 10 lon. Cả hai phiên bản đều có miếng đệm “touch” ở phía sau (evaporator touch pads) để hạn chế tiếp xúc nếu lỡ chạm vào dàn lạnh/evaporator plate, tránh làm tủ bị “đổ mồ hôi” nhiều và nước ngưng tụ chảy tràn.

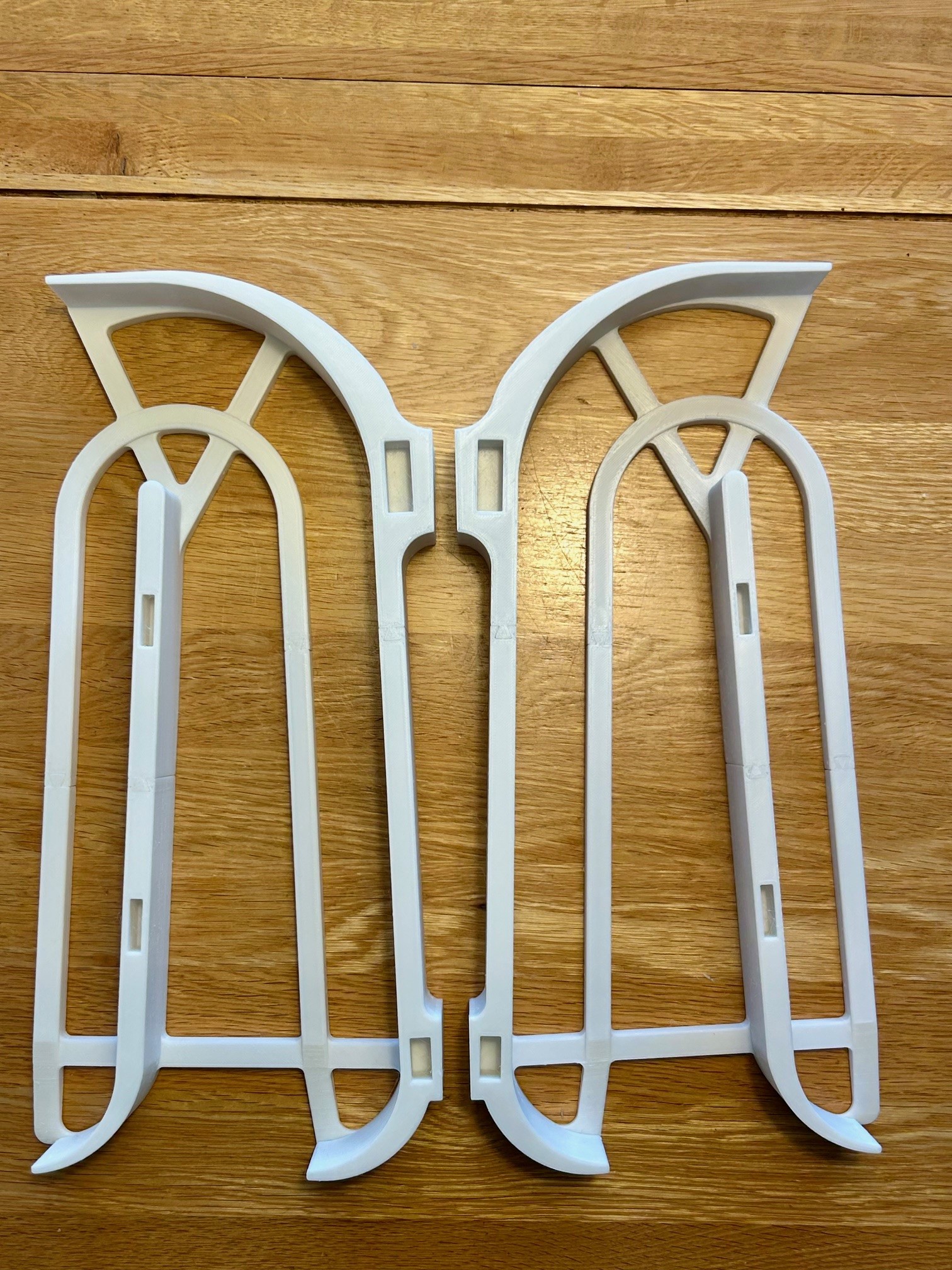

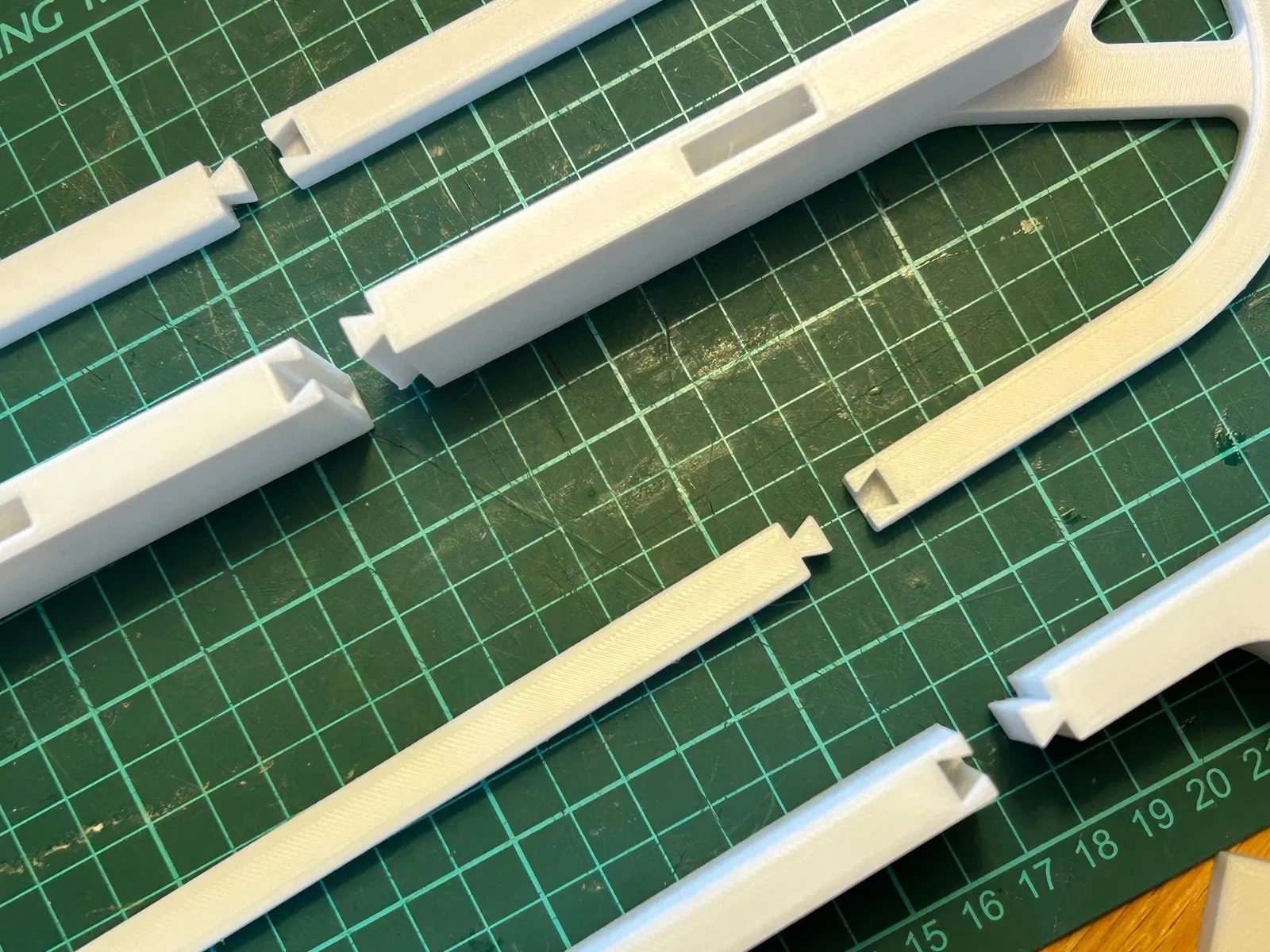

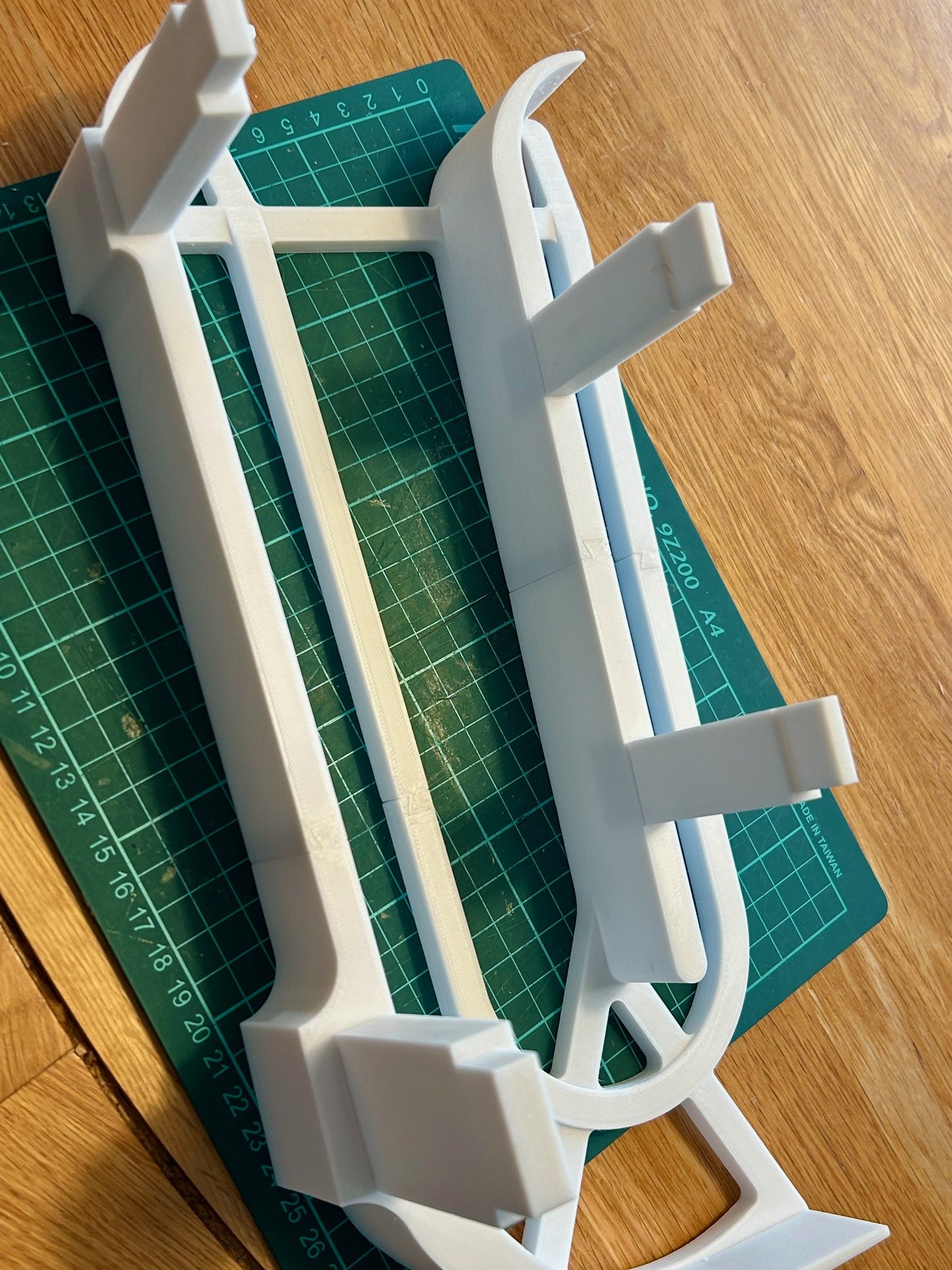

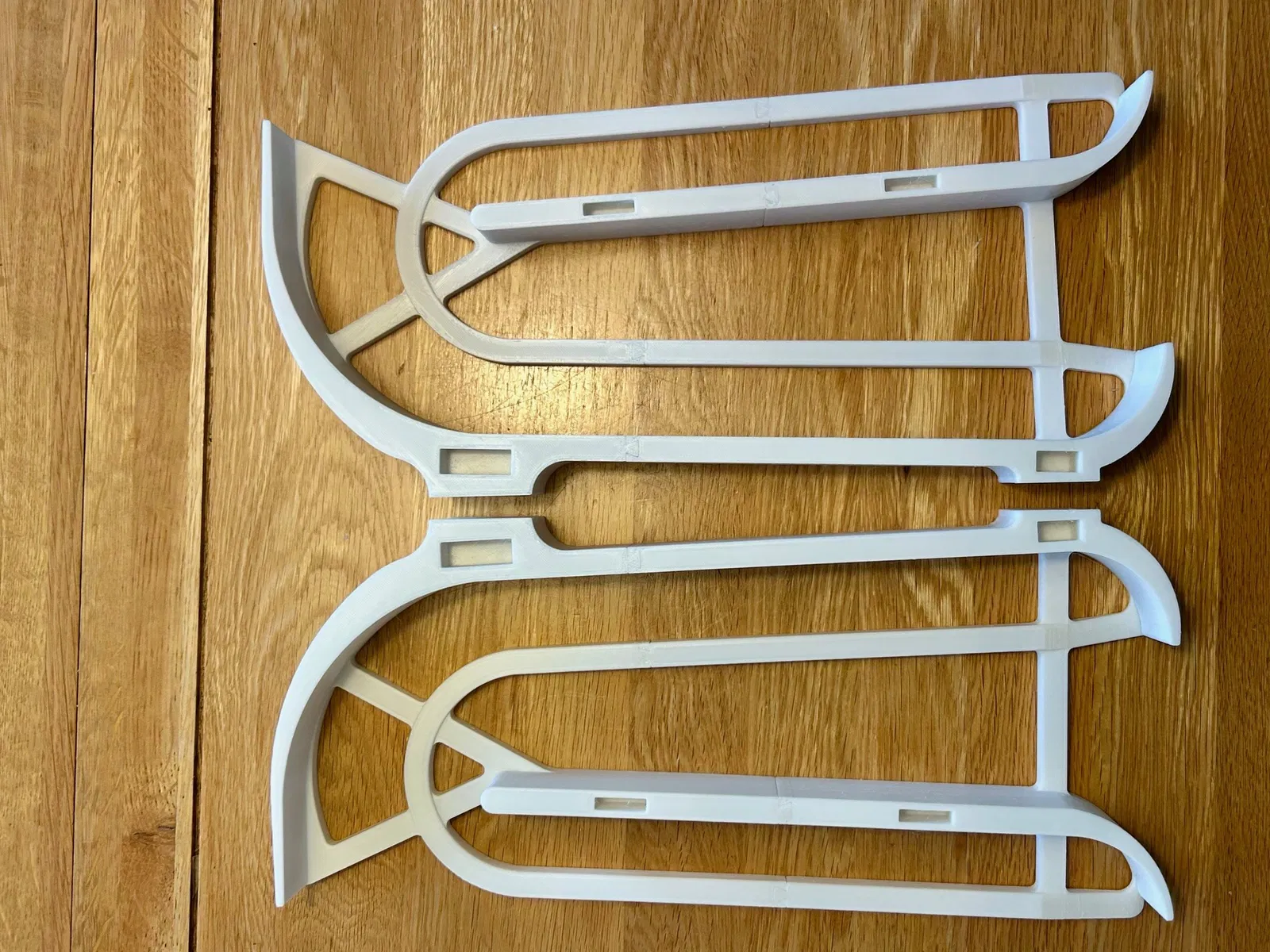

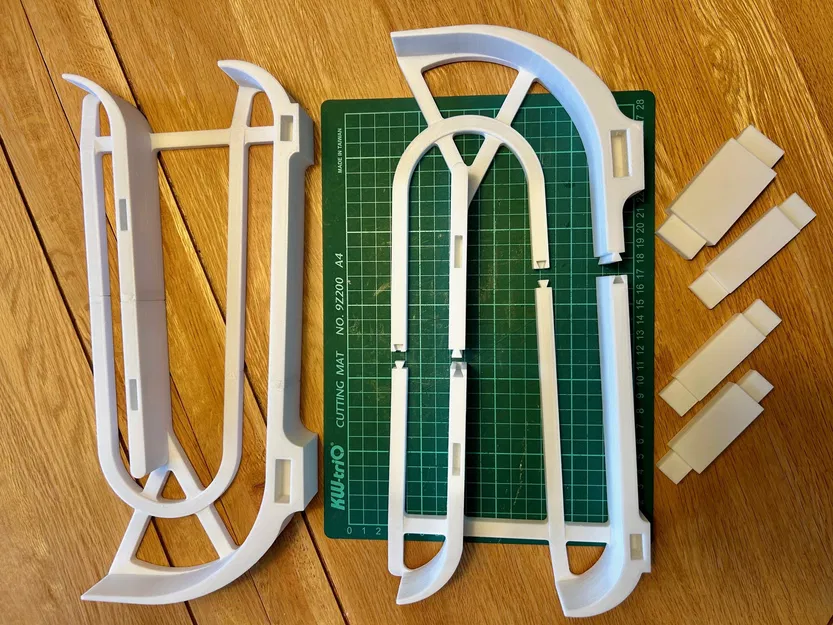

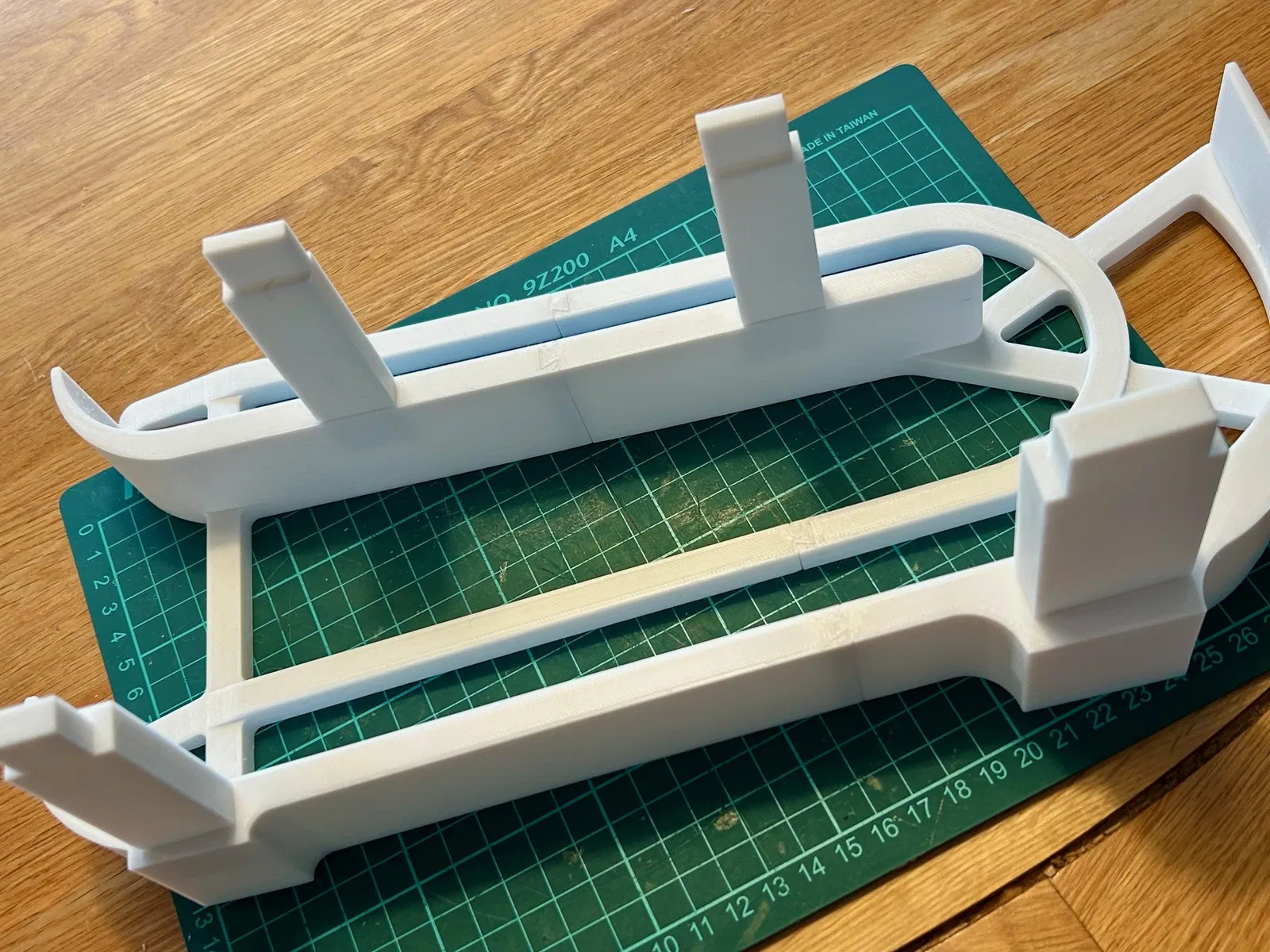

Build Notes: Tất cả các mối ghép là dạng interference fit và cần dùng nhẹ búa nhỏ để đóng cho khít. Các mối ghép theo chiều dọc là dạng dove-tail để đảm bảo lực trượt của lon theo thời gian không kéo rời các khớp. Các thanh giằng bên nhẹ hơn có dove-tail lật 180 độ để phân tán ứng suất đều hơn. Nếu in bằng PETG thì các thanh giằng đủ dẻo để bạn có thể đảo chiều thanh giằng khi lắp ráp, giúp khớp dove-tail trên các thanh nhẹ ăn khít hơn. Nếu bạn không muốn đổi kích cỡ lon thì các bridge rods cũng có thể dán bằng superglue. Dùng bridge rods 58mm cho lon 330ml (1 thanh trước, 1 thanh sau, 2 thanh trên). Dùng bộ thanh 155mm cho lon 440ml.

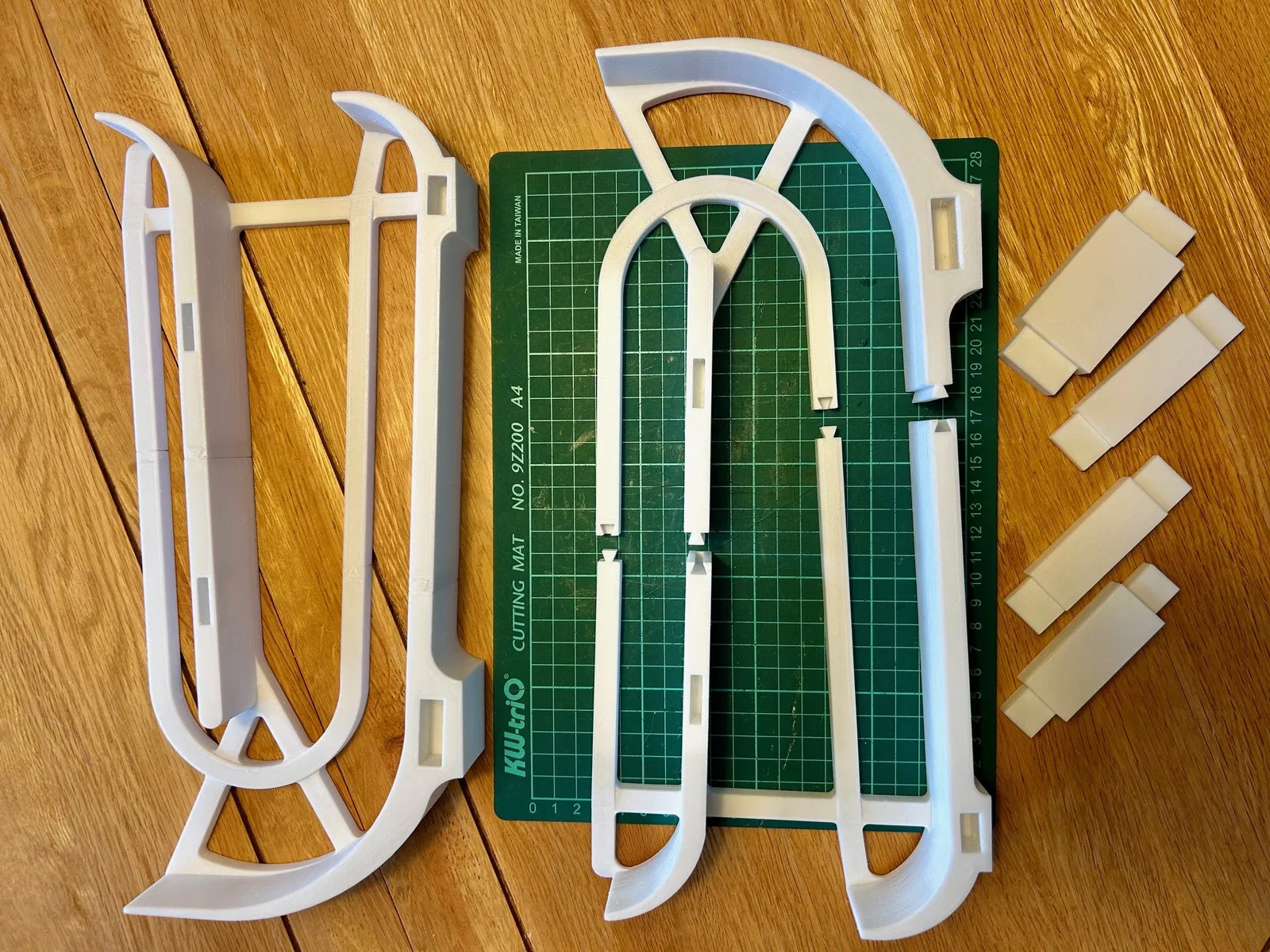

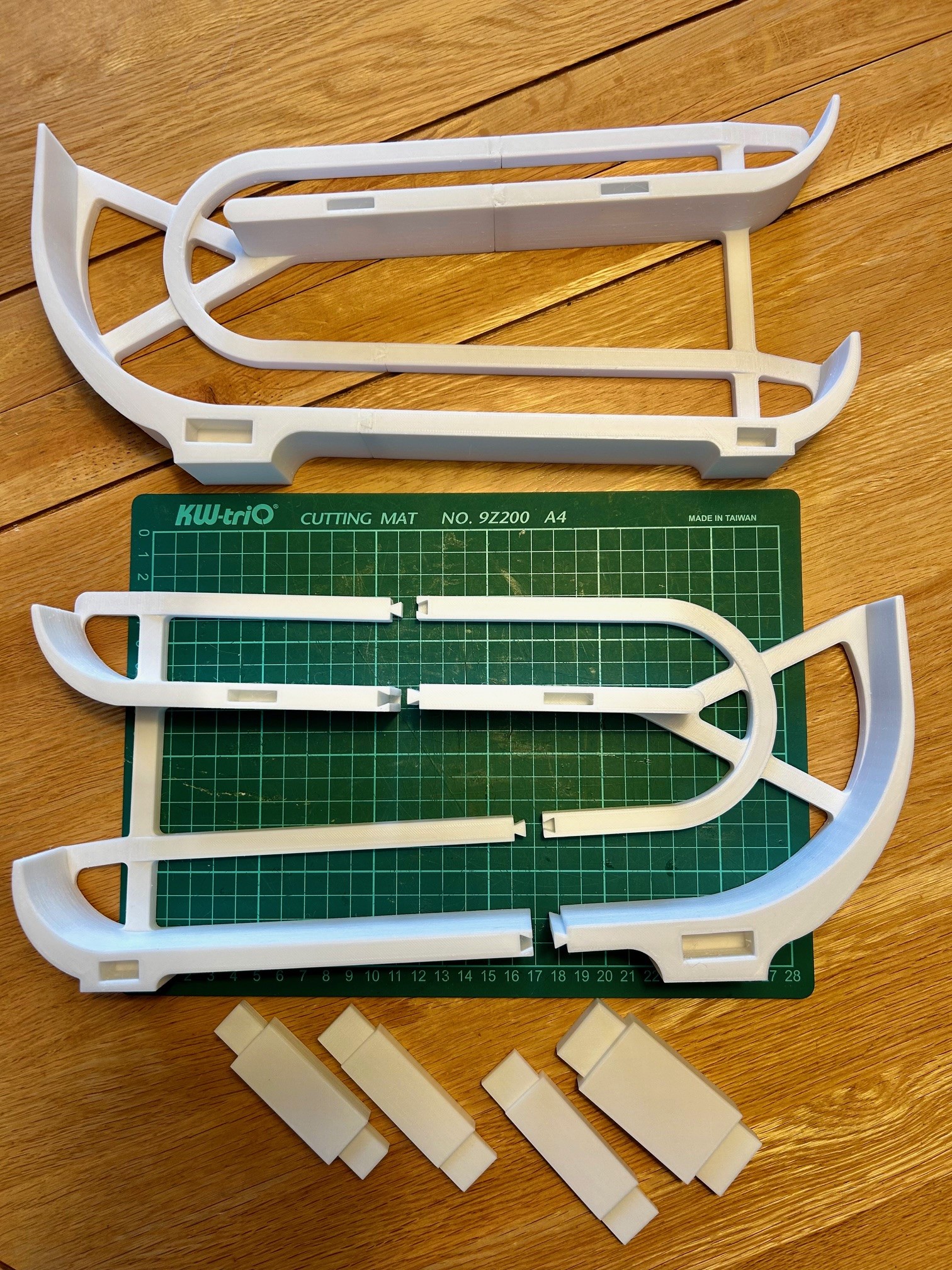

Print Notes: Đây là các bản in nhiều phần và cần lắp ráp. Mình in bằng PETG vì vật liệu này food-grade, chống nước và bền UV. Phần đáy của mỗi dove-tail có một rãnh lõm 2.1mm nên cần bed support nếu bạn in từ file STL. Các bridge rods có thể xoay hướng in để không cần support. File BGcode đã có sẵn support. Hãy gỡ vật liệu support sạch và chính xác trước khi lắp ráp. Infill gyroid 20% có vẻ là đủ, dù mình đã tối giản kết cấu chịu lực theo phương thẳng đứng.
