Kẹp sửa chữa nhỏ (parametric & modular)

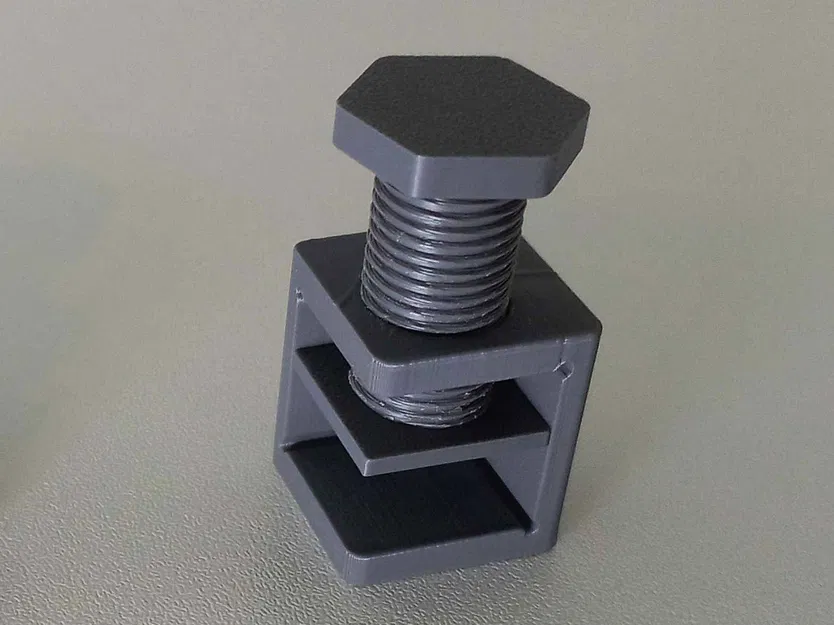

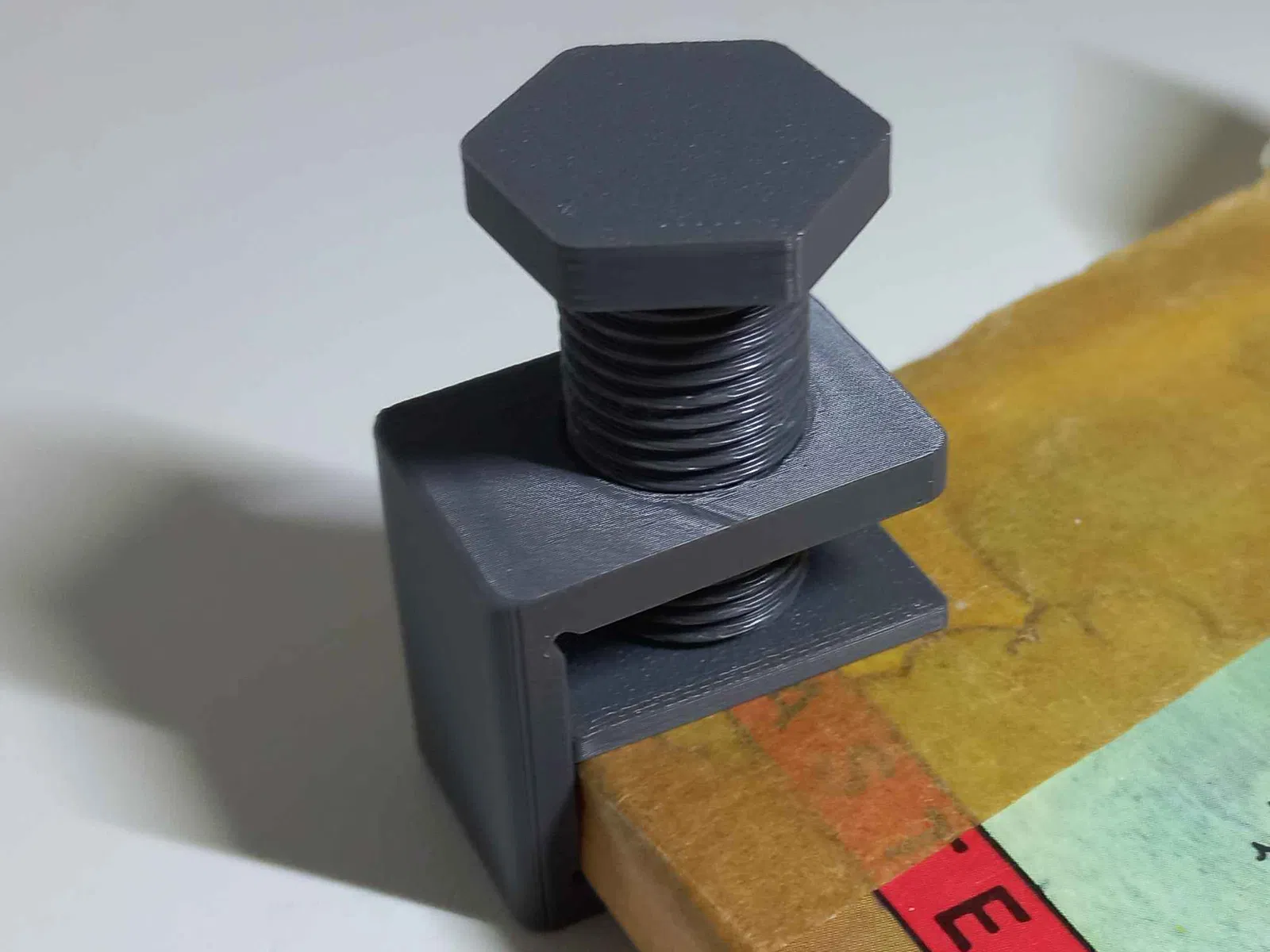

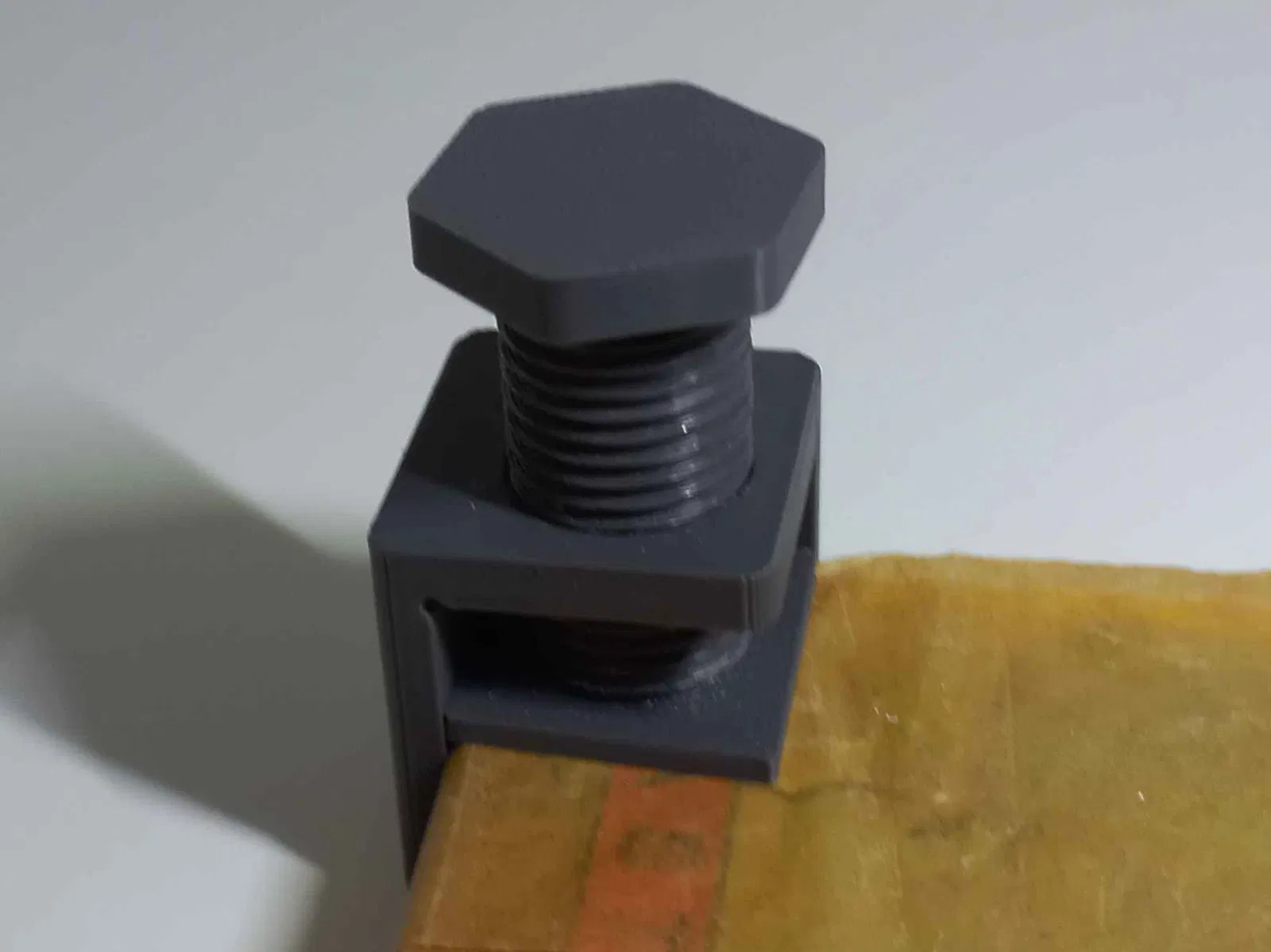

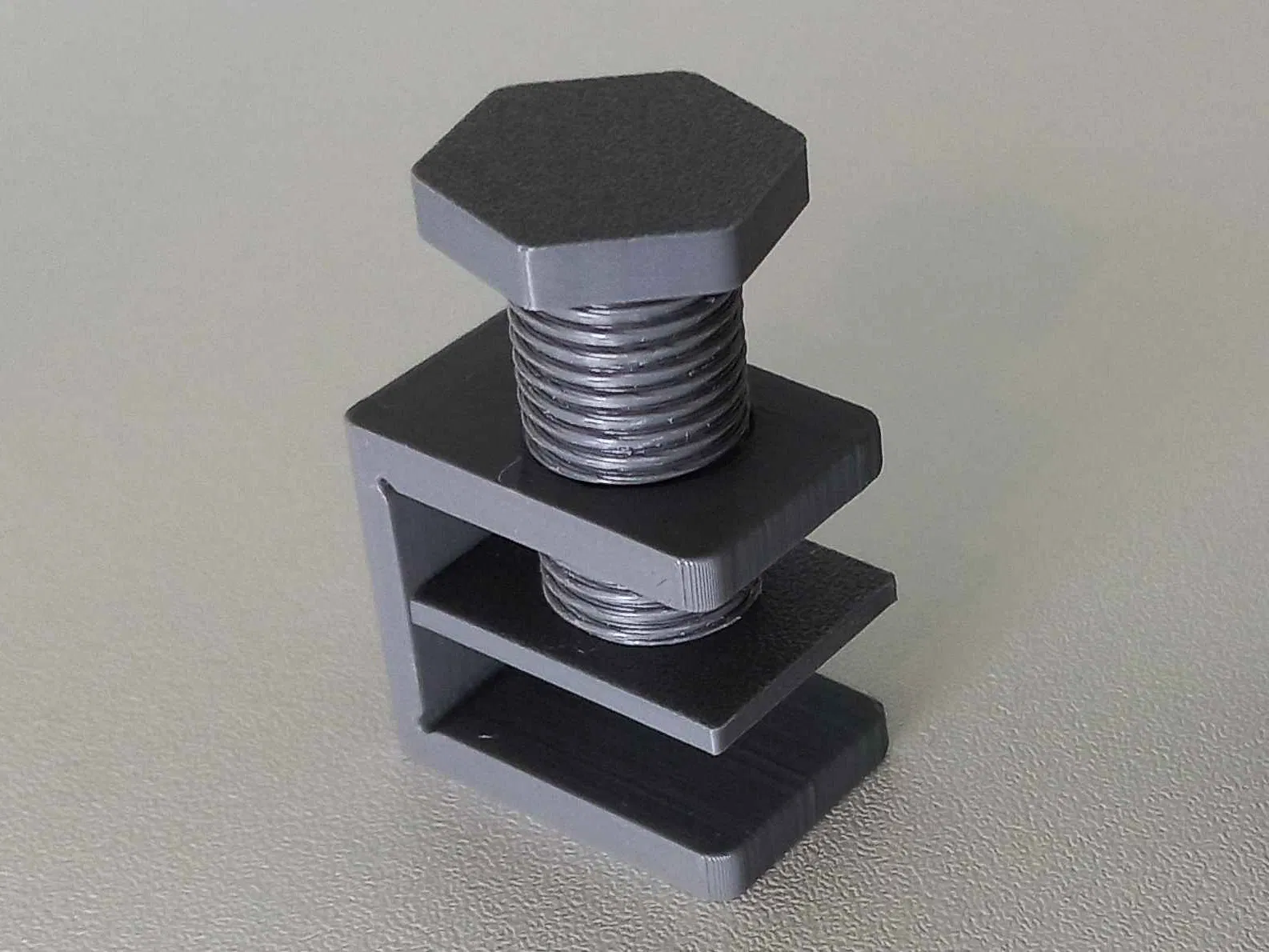

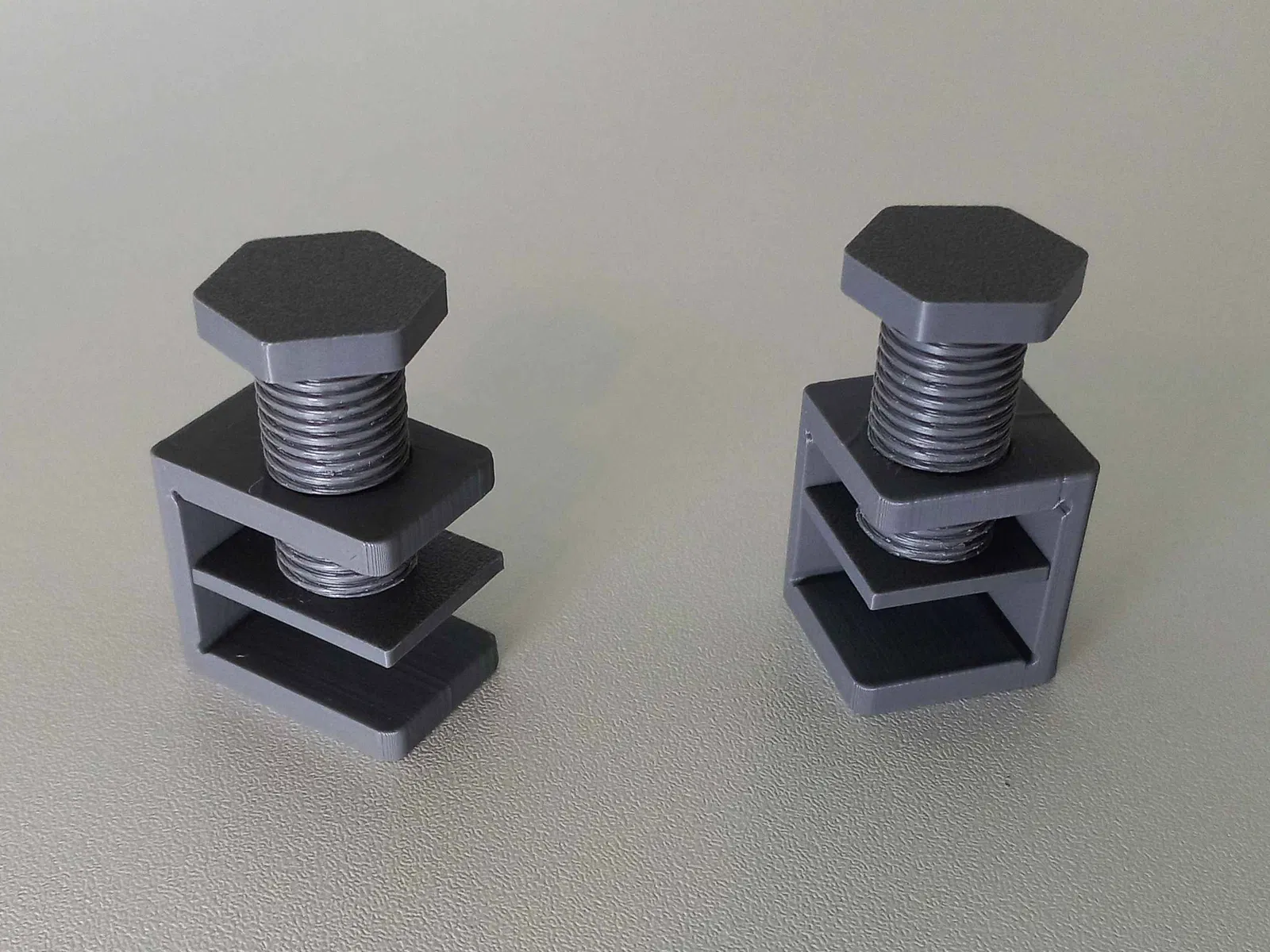

Mình cần vài cái kẹp nhỏ để sửa mấy cuốn truyện tranh kiểu châu Âu nên mình chỉnh lại từ thiết kế trước đó cho hợp việc này. Để đỡ phần mép/góc cho gọn đẹp, mình làm cái hàm kẹp di động (moving jaw) nằm phẳng (flush) với thân, đồng thời đổi kiểu fillet để tránh bị cấn. Thiết kế này ít tập trung vào lực kẹp hơn vì phần thân mềm hơn một chút, nhưng bạn có thể dùng vật liệu cứng hơn như ASA hoặc tăng độ dày thành (thicker walls) nếu cần.

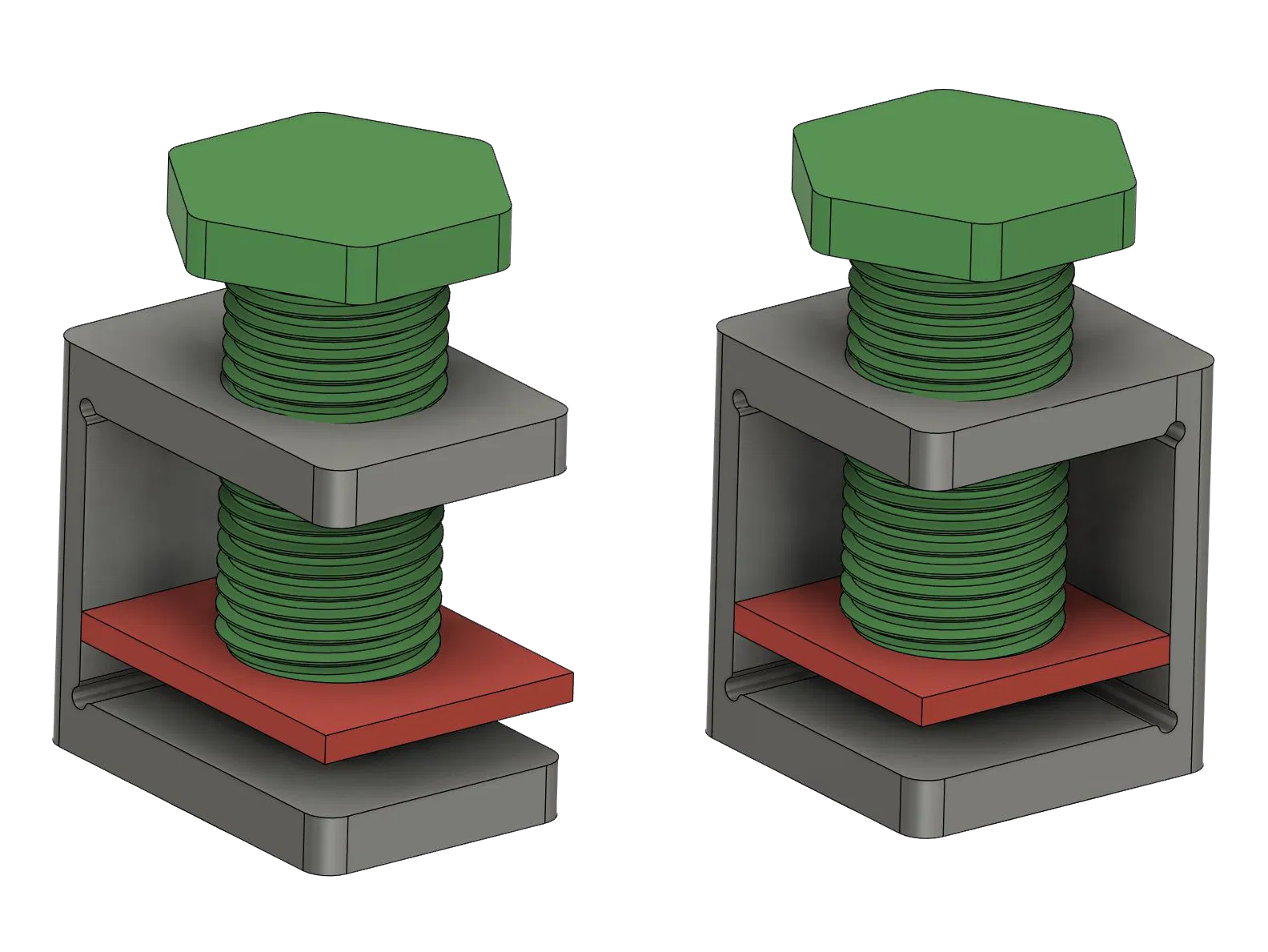

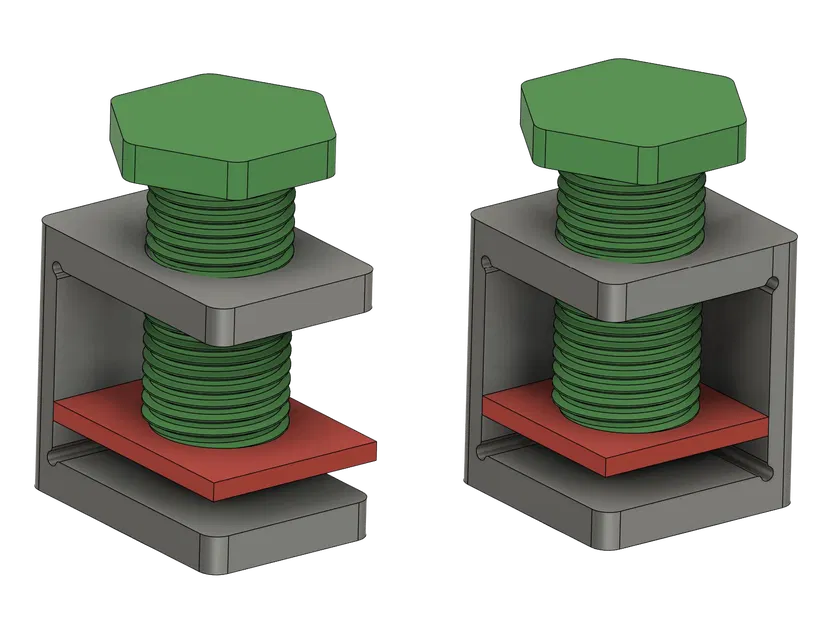

Model này là parametric và modular nên chỉnh theo nhu cầu rất dễ. Mình có kèm file Fusion để bạn muốn chỉnh parameters, xem cách mình làm, hoặc đơn giản là sửa model cho nhanh.

Thông tin in:

• Tách model ra từng phần trước khi in, rồi in từng phần riêng

• In tất cả các phần đúng như orientation sẵn có (trừ file .f3d vì orientation trong đó chưa được đổi)

• Không cần supports, nhưng thêm brim có thể giúp cái pin bám bàn in tốt hơn

• Nhớ để seam không nằm trong một internal fillet để tránh làm yếu chi tiết, và dùng random seam cho phần pin để lắp khít hơn.

Vui lòng tham khảo các model gốc để biết thêm thông tin.
