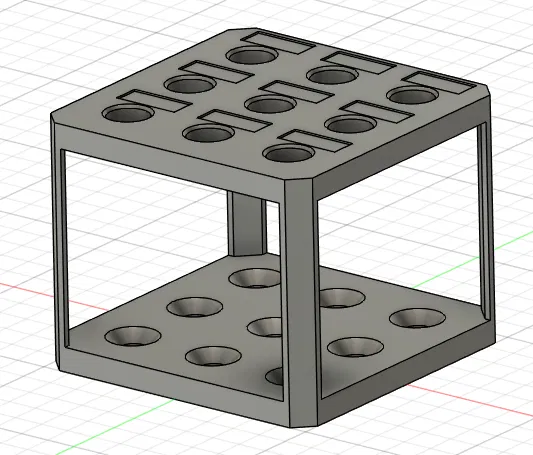

Insert hộp nozzle Qidi Q2: khay chứa 9 nozzle, không cần supports

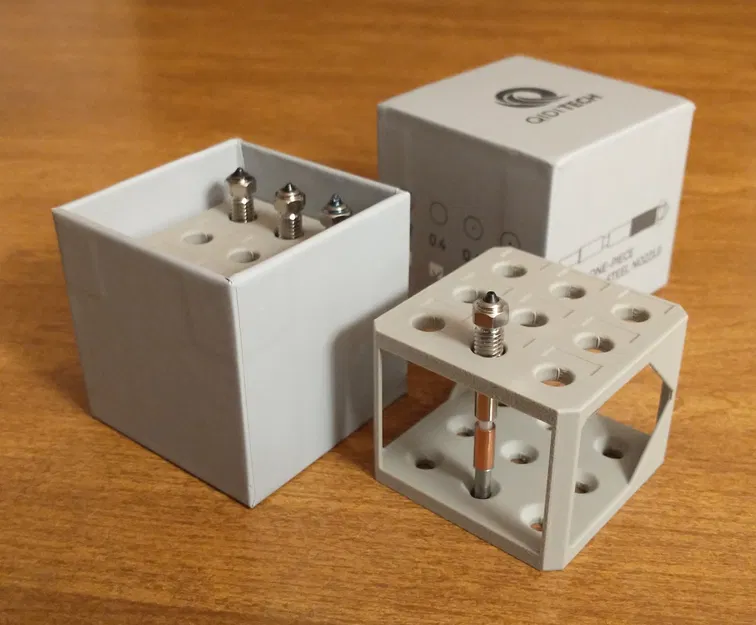

Nếu bạn có đặt mua nozzle mới, chắc hẳn bạn cũng mê cái hộp mà Qidi gửi kèm theo :) Cái insert này đặt vừa trong những hộp đó và chừa chỗ cho 9 cái nozzle. Hộp của họ đã ngon vậy rồi thì in nguyên cái hộp làm gì nữa?!

Insert được thiết kế để xài cực ít filament (<10g) và in được không cần supports. Nó không chạm vào phần copper của nozzle, nên sẽ không quệt mất lớp thermal transfer paste. Lỗ được làm dạng phễu cho tiện, nên nhét nozzle vô rất dễ.

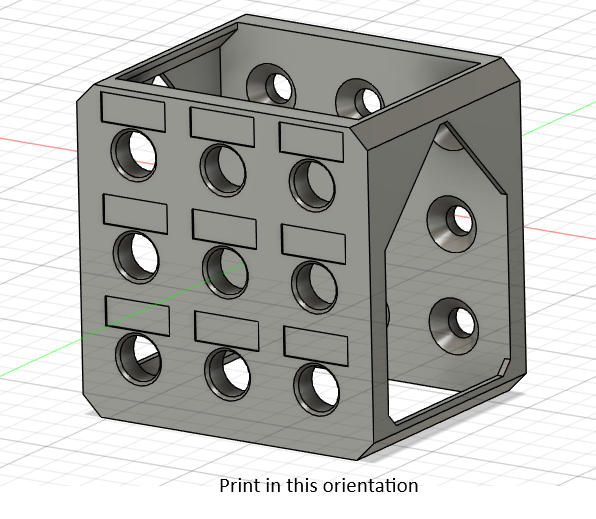

Việc không cần supports là nhờ 3 dạng feature tích hợp sẵn, có minh hoạ trong hình. In lên kiểu “ảo ma” luôn, khỏi cần chỉnh sửa hay can thiệp gì thêm. Nhớ in đúng cái mặt/chiều như trong hình nha! :)

Mình đã in mấy cái này bằng PLA với nozzle 0.4mm, ở layer height 0.2mm và 0.16mm. Cả hai đều ổn, nhưng mình thích 0.16mm hơn vì phần loe của lỗ nhìn sạch và mượt hơn.

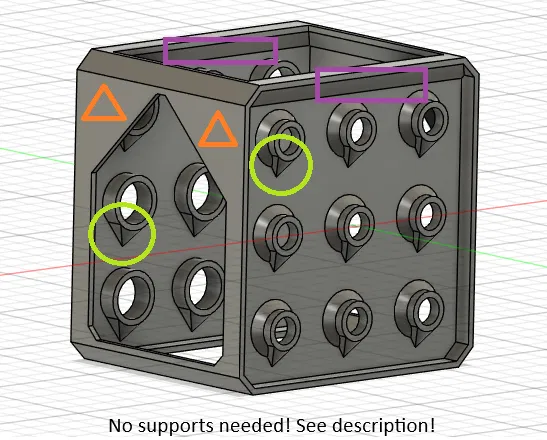

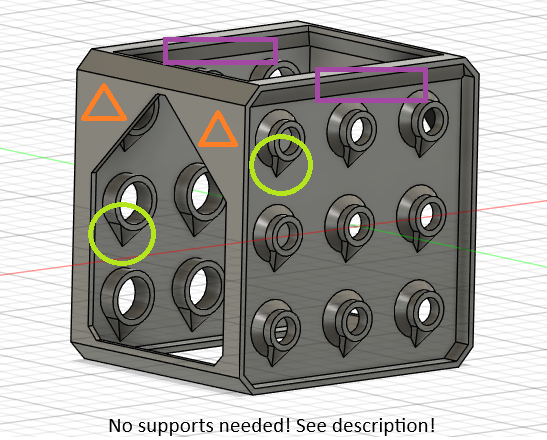

Nếu bạn tò mò: các vòng tròn màu vàng là dạng teardrop để đỡ mặt dưới của lỗ. Các hình chữ nhật màu tím đánh dấu chamfer để đỡ mép tường phía trên. Các tam giác màu cam là webbing dùng để đỡ hai cái rail.

À, mình cũng có thêm một file STL là phiên bản thiết kế không có toàn bộ mấy feature “no-support”. Bản đó sẽ khó in hơn, nhưng được cái đối xứng đẹp! Tuỳ gu mỗi người thôi!

Hy vọng bạn thích! Đây là mấy món khác mình đang dùng trong setup in. Mình sẽ thêm dần theo thời gian :)

Lưu ý: Mẫu này cần một cái hộp bên ngoài thì mới dùng ngon. Các lỗ ở đáy của rack là thông xuống, đáy nozzle sẽ tựa trực tiếp lên hộp bên ngoài. Nếu bạn muốn một rack có đáy kín (solid layer) thì cứ nói mình biết, mình sẽ thêm model :)
