Chốt cửa kính trượt tủ - Moody Boats

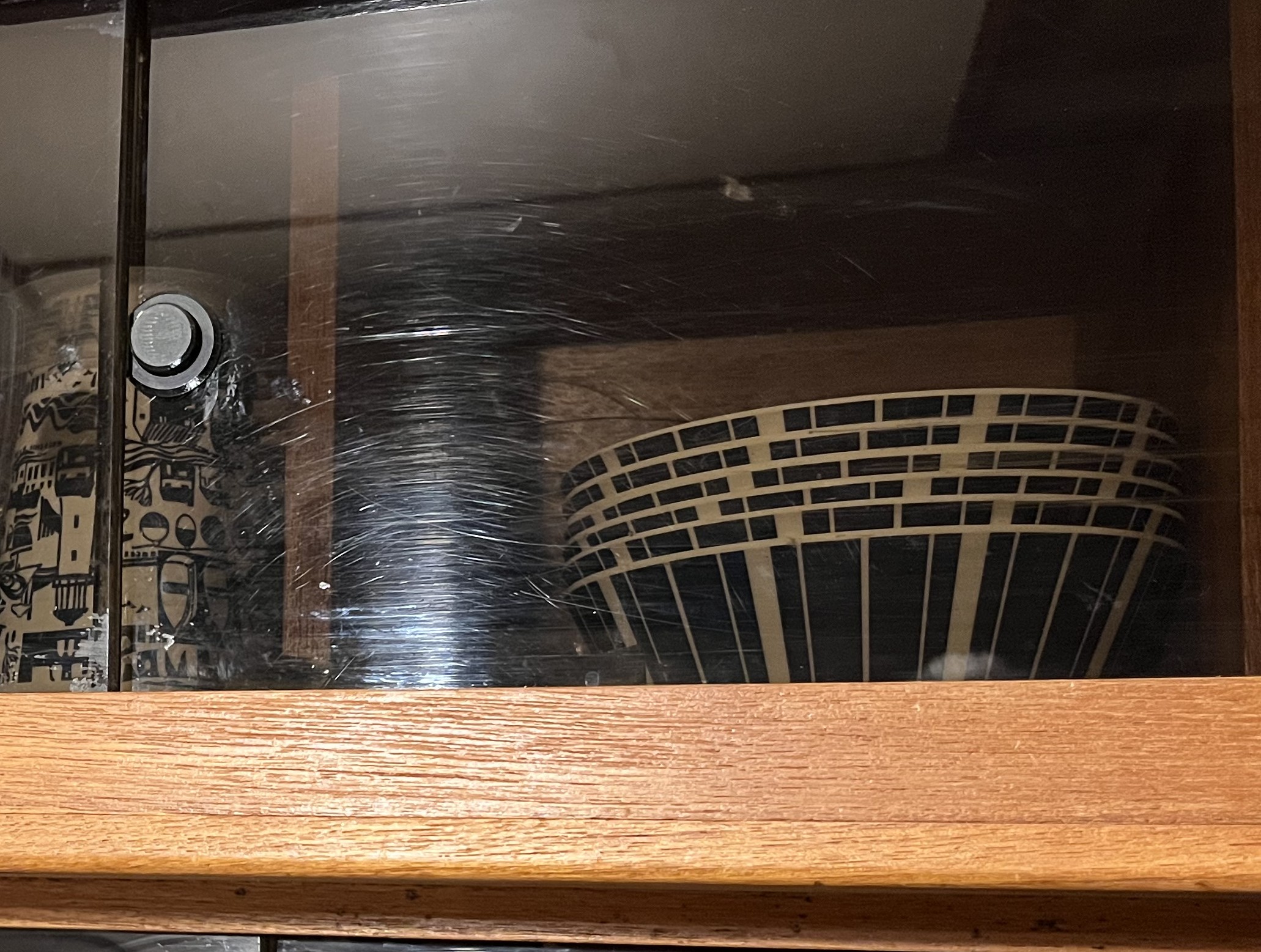

Mình thiết kế mấy cái chốt này để thay cho loại chốt nguyên bản (OEM) vốn được lắp trên nhiều du thuyền Moody. Chốt được lắp cho các cửa trượt “kính” của tủ khu bếp (galley) và tủ trong khu vệ sinh (heads).

Không tìm ra nhà cung cấp chốt OEM, nên mình làm mẫu này để đáp ứng nhu cầu của vài chủ thuyền Moody, trong đó có mình.

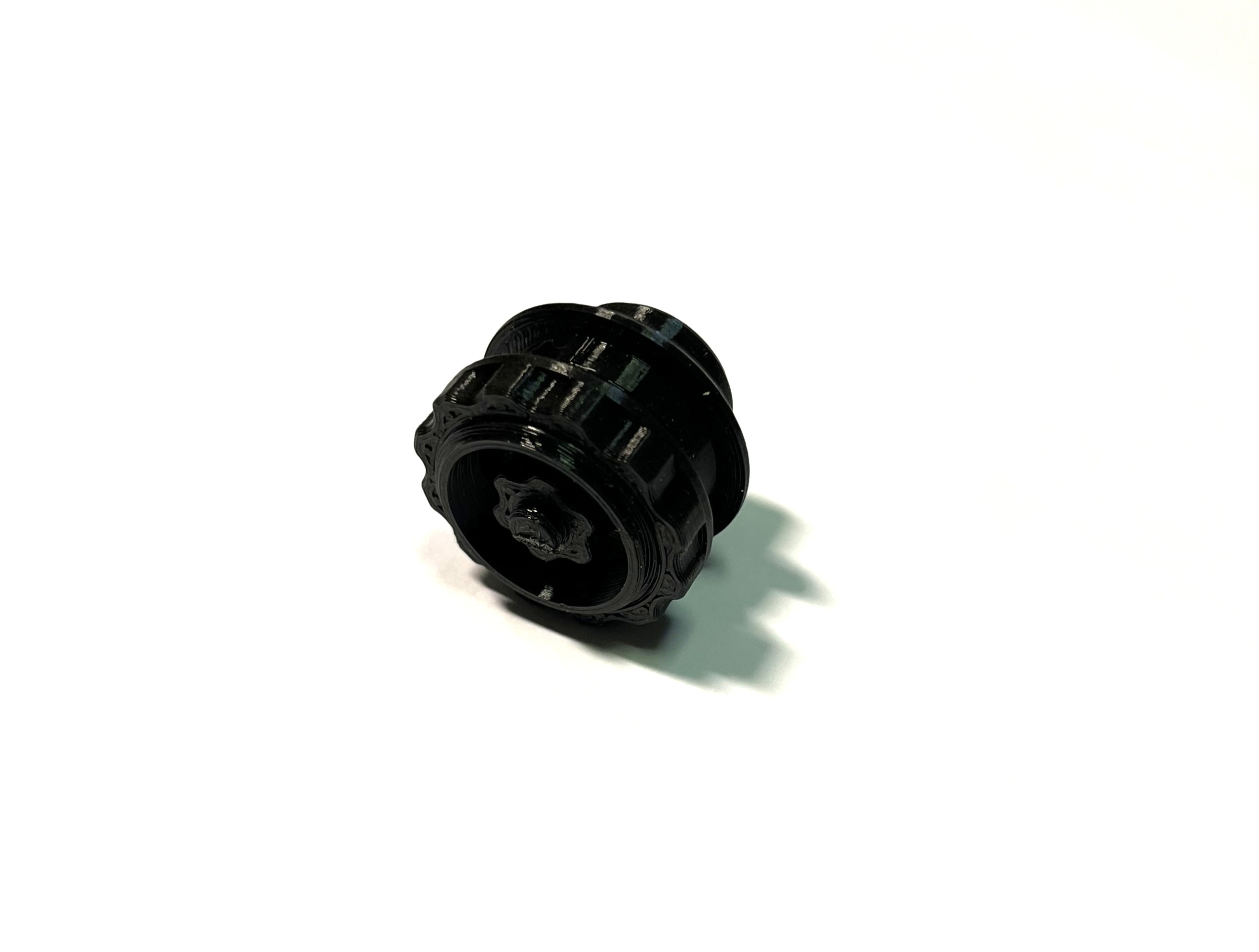

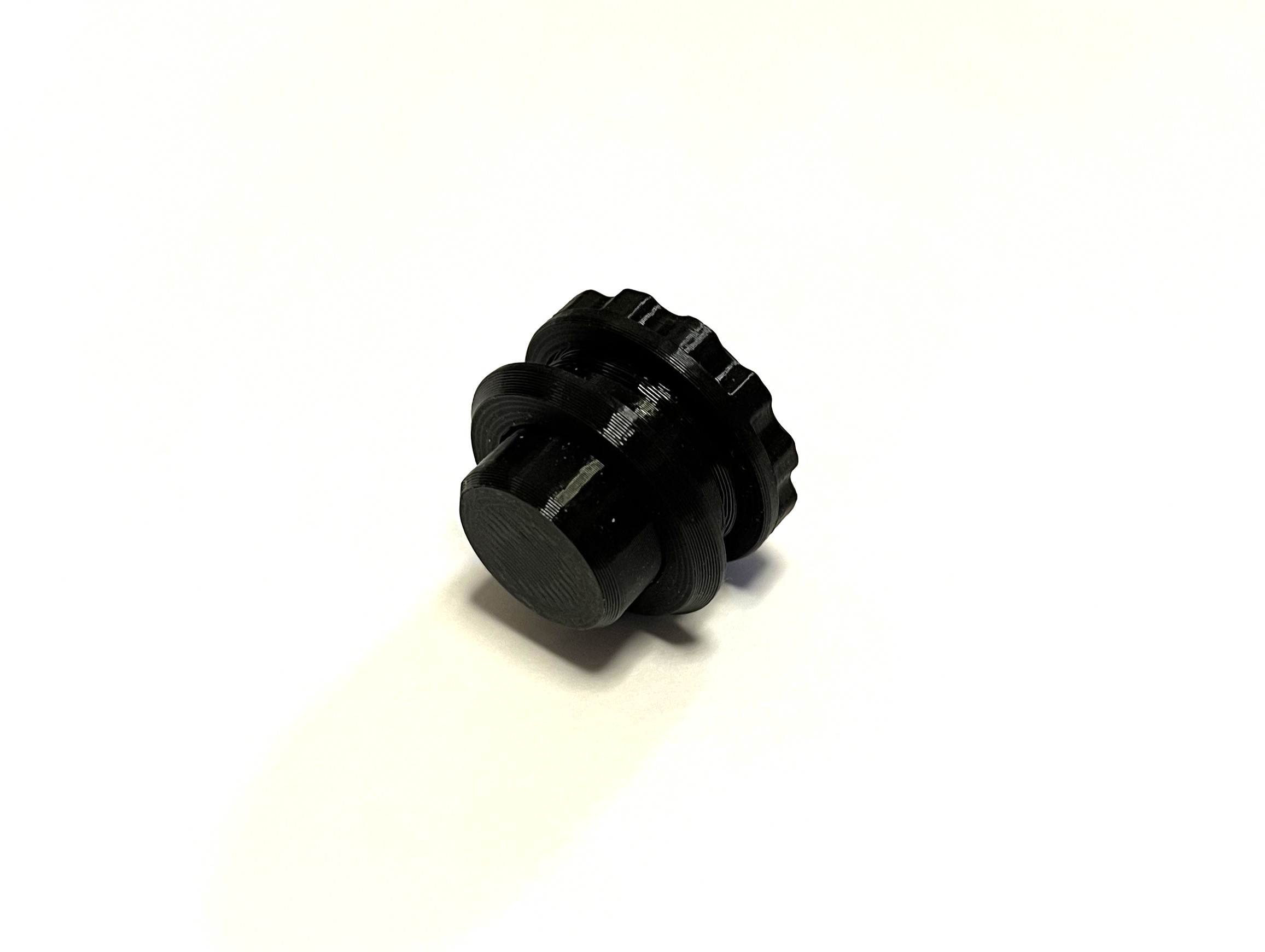

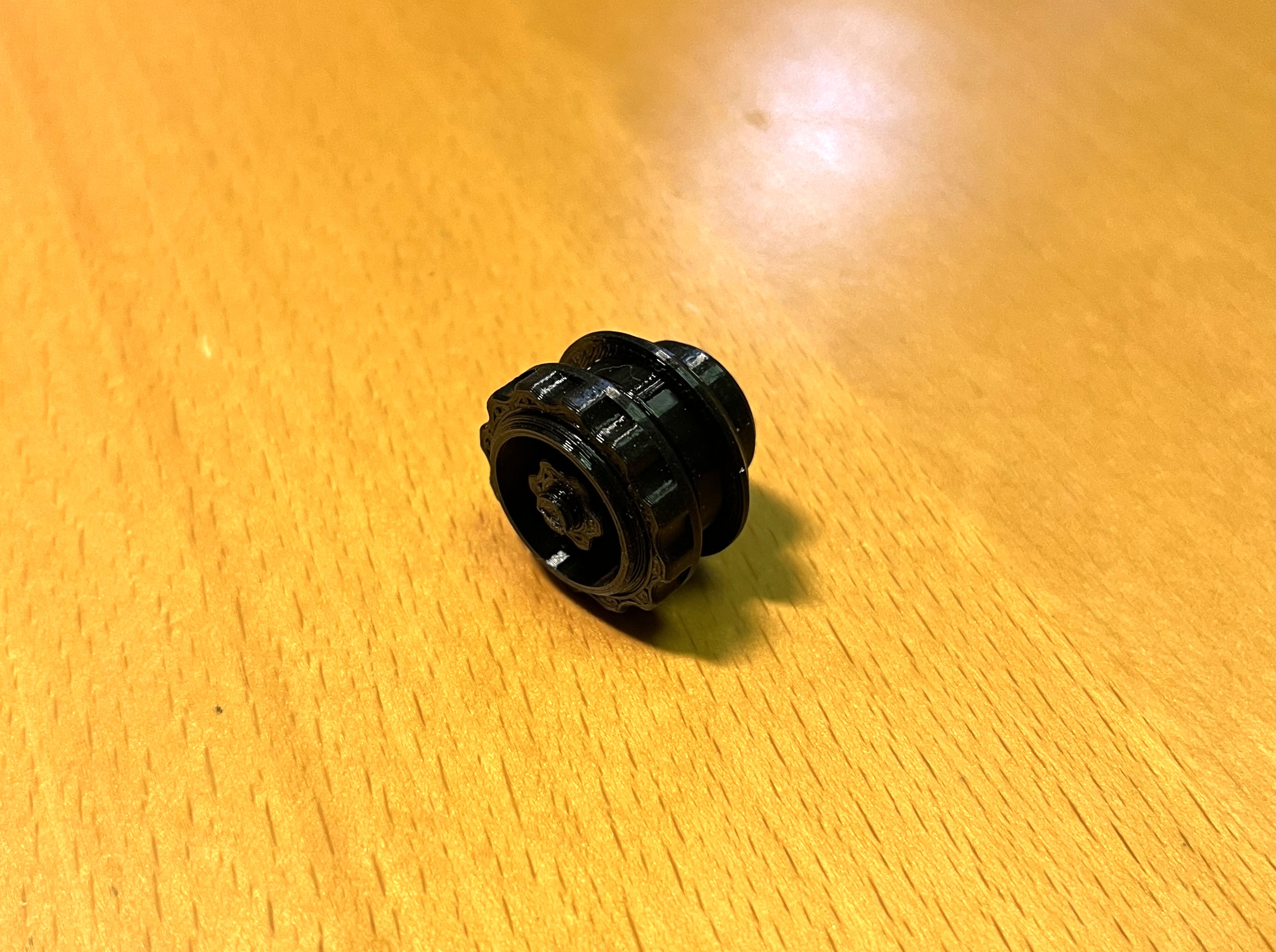

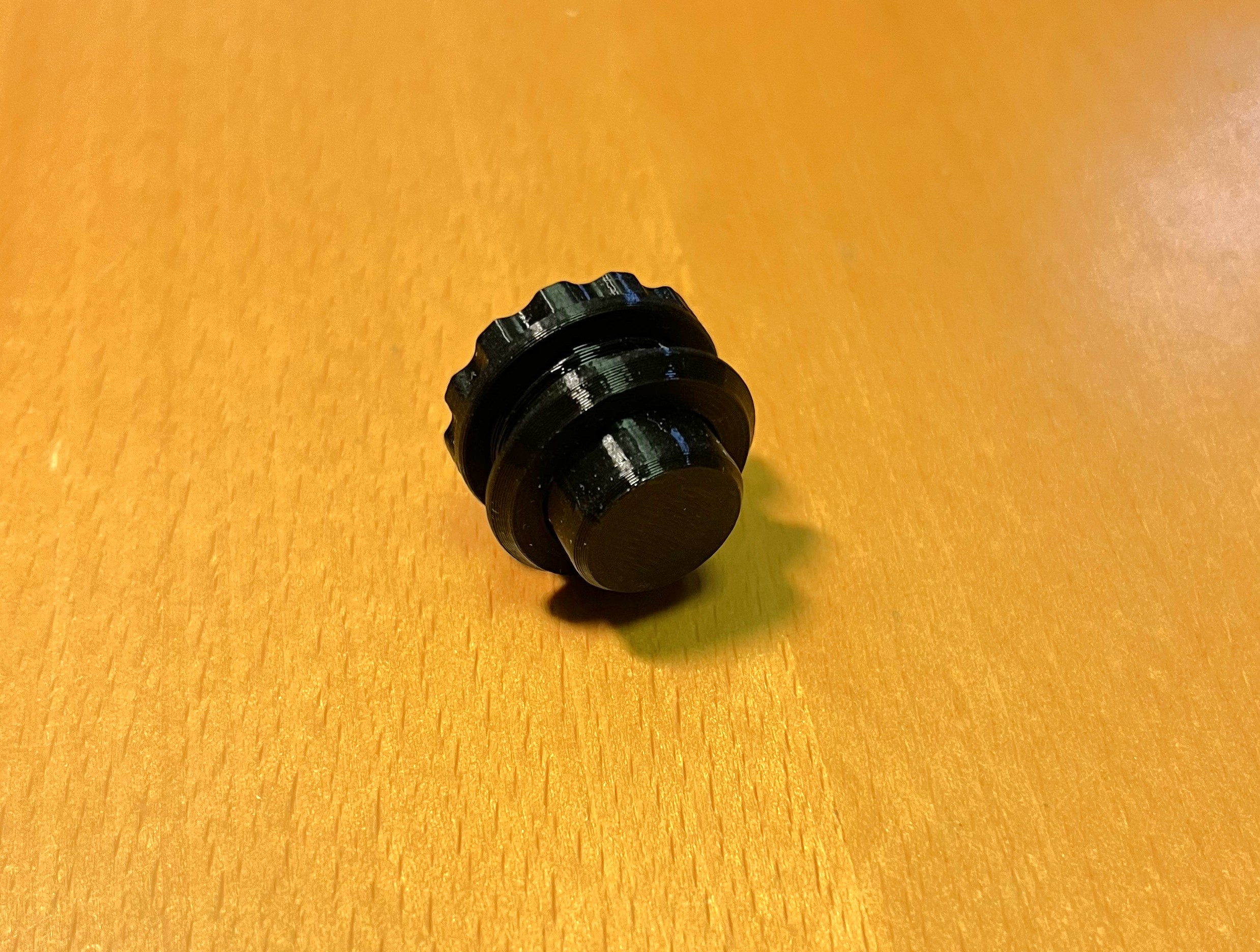

Chốt lắp vừa lỗ 20mm (bản OEM chắc cỡ 3/4" hơi rộng) và được siết cố định bằng đai ốc vòng ren M20 x 1.5.

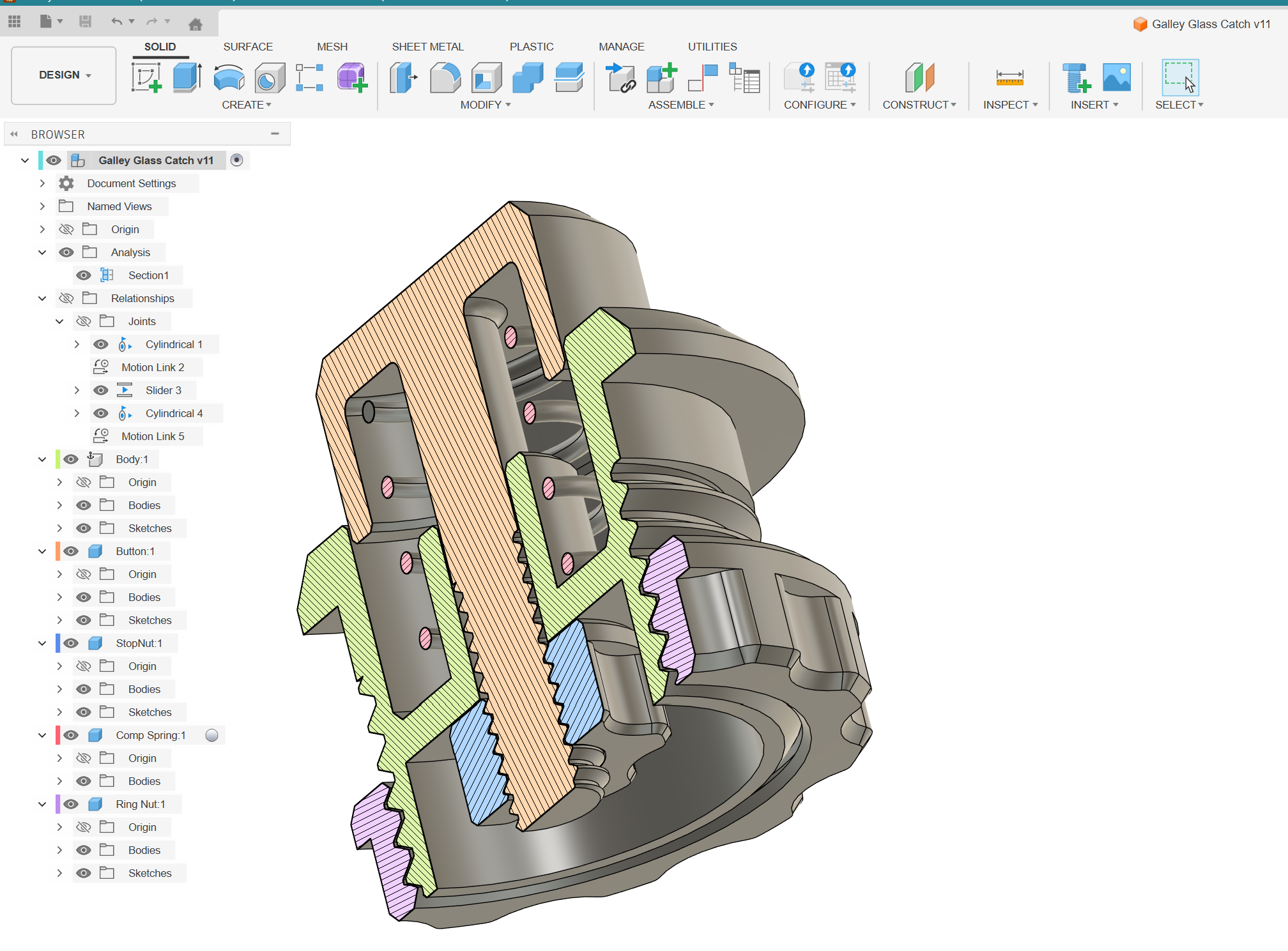

Mình in bằng PETG với layer height 0.15 mm — hướng in đúng như trong file “set of four”. Phần support duy nhất cần là ở hốc lò xo của thân chính. Ren (threads) và các chi tiết còn lại không cần support. Con ê-cu M5 nhỏ có thể cần chạy lại bằng tap để làm sạch ren. Ren đực trên nút bấm dài đủ để bạn “khóa” bằng cách chấm nhẹ mỏ hàn hoặc dụng cụ maker’s tool sau khi chỉnh được độ nhô tối ưu.

Chốt cần một lò xo nén (compression spring). Nó nhận được nhiều cỡ đường kính và độ cứng lò xo khác nhau, nhưng loại gần giống lò xo OEM nhất có thể tìm ở link bên dưới. Đây là lò xo “light”, hoạt động ổn mà giảm ma sát lên tấm “kính” acrylic.

https://www.leespring.co.uk/compression-springs?search=LP018H01S316

Mình hiểu đây là một thiết kế khá kén người dùng, nhưng biết đâu lại áp dụng được cho nhiều trường hợp khác.
