Tấm đế Gridfinity cho xe đẩy IKEA ÖVNING

Tác giả ThomasT

Lượt coi
92

File 20 8,9 MB

  • All_Plates_v1_1767381690.3mf3MF · 334 KB
  • Base_1_v1_1767381691.stlSTL · 497,1 KB
  • Base_2_v1_1767381692.stlSTL · 238,1 KB
  • Base_3_v1_1767381693.stlSTL · 515,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mô tả

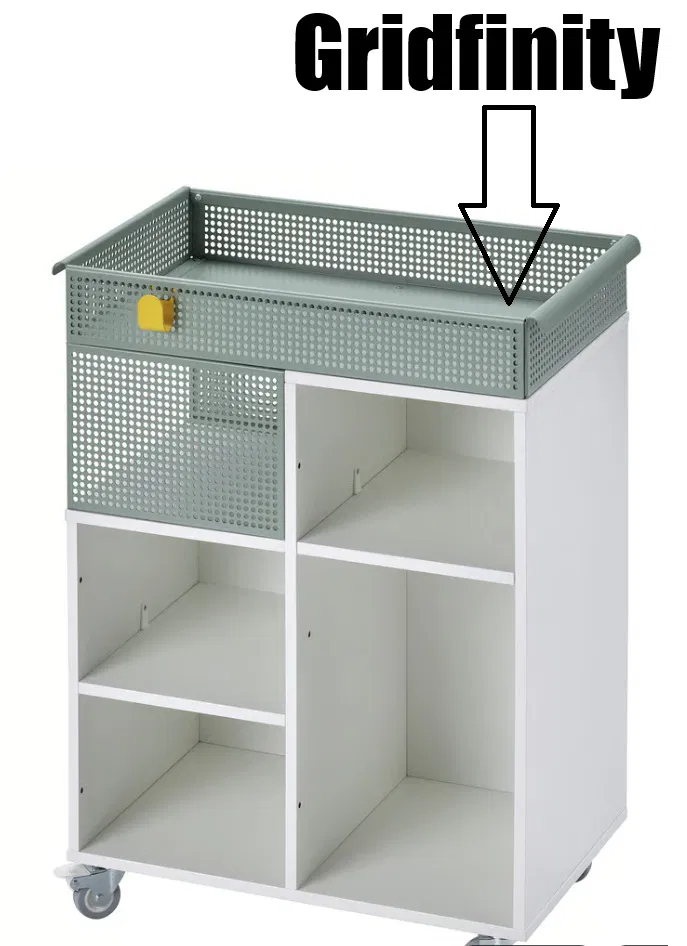

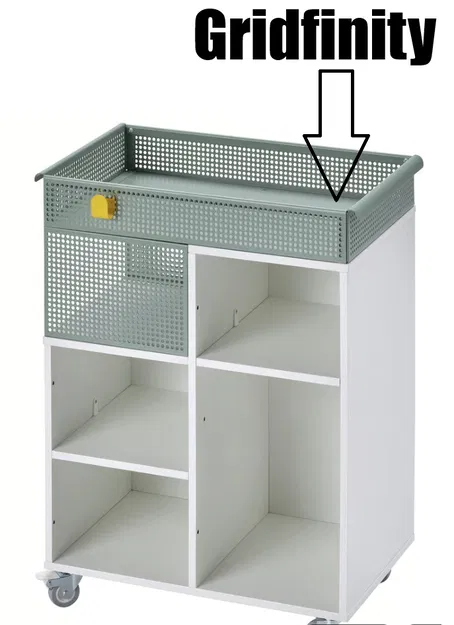

Đây là baseplate Gridfinity tiêu chuẩn 42mm cho phần mặt trên của xe đẩy IKEA ÖVNING.

Kích thước tổng thể khi lắp: 495x317mm.

Khác nhau giữa V1 và V2:

  • V1 được căn đúng giữa bề mặt, và dùng thêm spacer ở mép để giữ cho lưới nằm giữa.

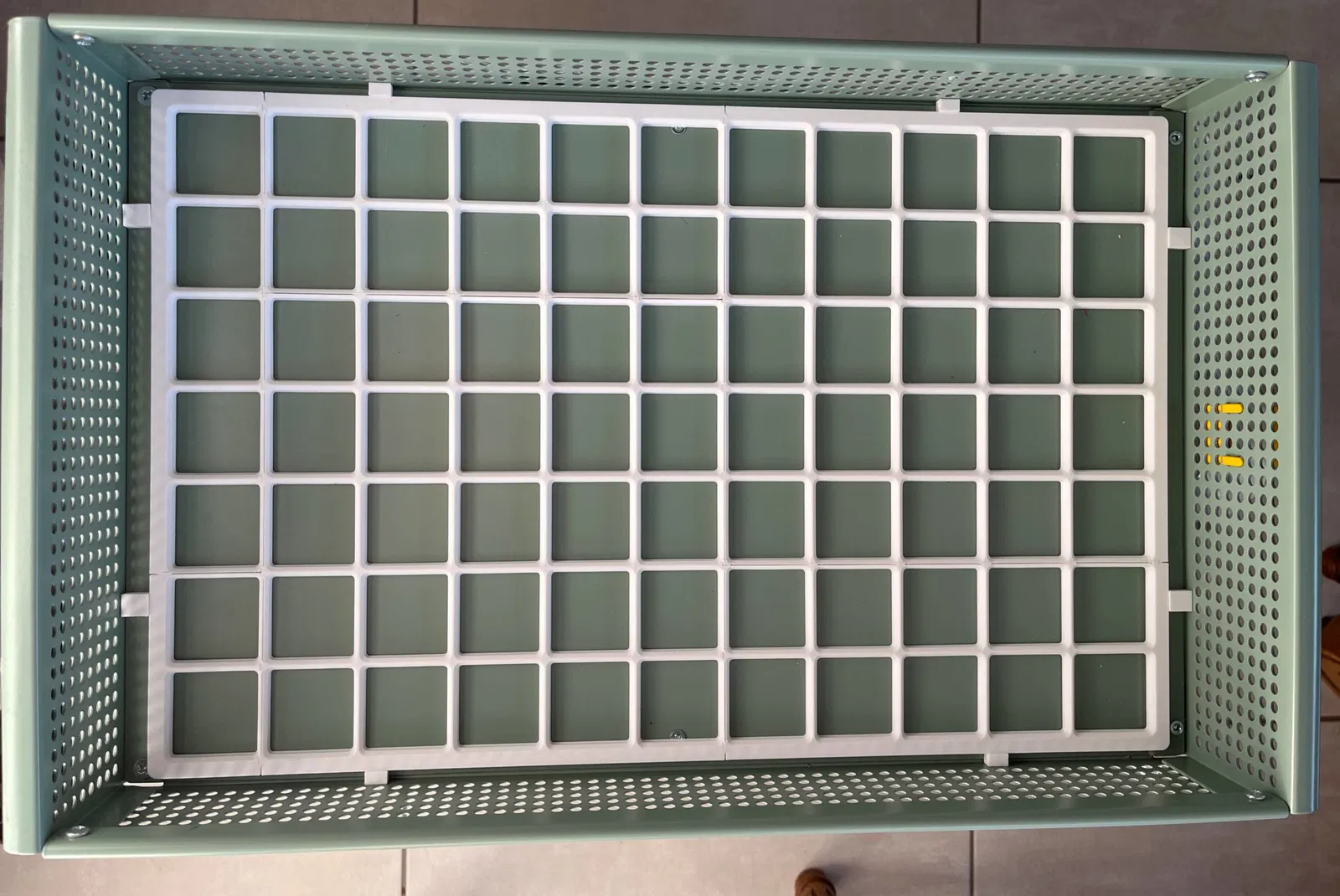

  • V2 phủ lớn hết cỡ theo bề mặt của ÖVNING, nên lưới sẽ không còn nằm giữa. Xem hình bên dưới. Không cần spacer.

In

Nếu bạn in V1, in thêm:

  • 4x spacer 10mm

  • 4x spacer 5mm

Model này vừa trên 4 printbed của Core ONE.

Mình dùng các thiết lập sau:

Material: PLA
Profile: 0,20mm Balanced
Infill: 15%, 10% có thể cũng đủ, nhưng không tiết kiệm được bao nhiêu thời gian và vật liệu.
Không cần Support

Lắp ráp

Tấm có các “nipple” ở mép và các lỗ tương ứng ở mặt còn lại để ghép dính với nhau.
Cách lắp như sau:

V2:

V1:

Dán các spacer 5mm và 10mm vào mặt dưới của lưới để căn giữa.

  • spacer 6mm ở cạnh dài (đỏ)

  • spacer 11,5mm ở cạnh ngắn (xanh)
