Bosch Smart Home - Lắp đặt “Light/shutter control unit II”

Có thể tận dụng các lỗ sẵn có trên vách tủ/kệ để gắn các đợt/kệ (regal-/fachböden). Những lỗ này thường có bước 32mm (hoặc bội số của nó) và đường kính 3mm, 4mm hoặc 5mm.
Để lắp đặt thì có loại gọi là bodenträger (chốt đỡ kệ). Ở các cửa hàng vật liệu/DIY (Baumarkt) thường bán khoảng 10–20 cent/cái.

Ở phía đợt/kệ (regal-/fachboden) thì lỗ đường kính 5mm là phổ biến.

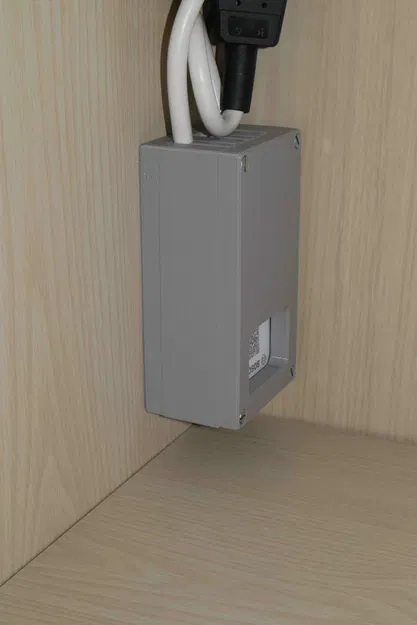

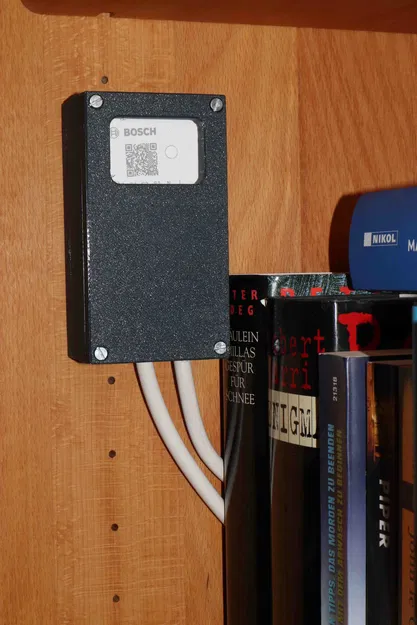

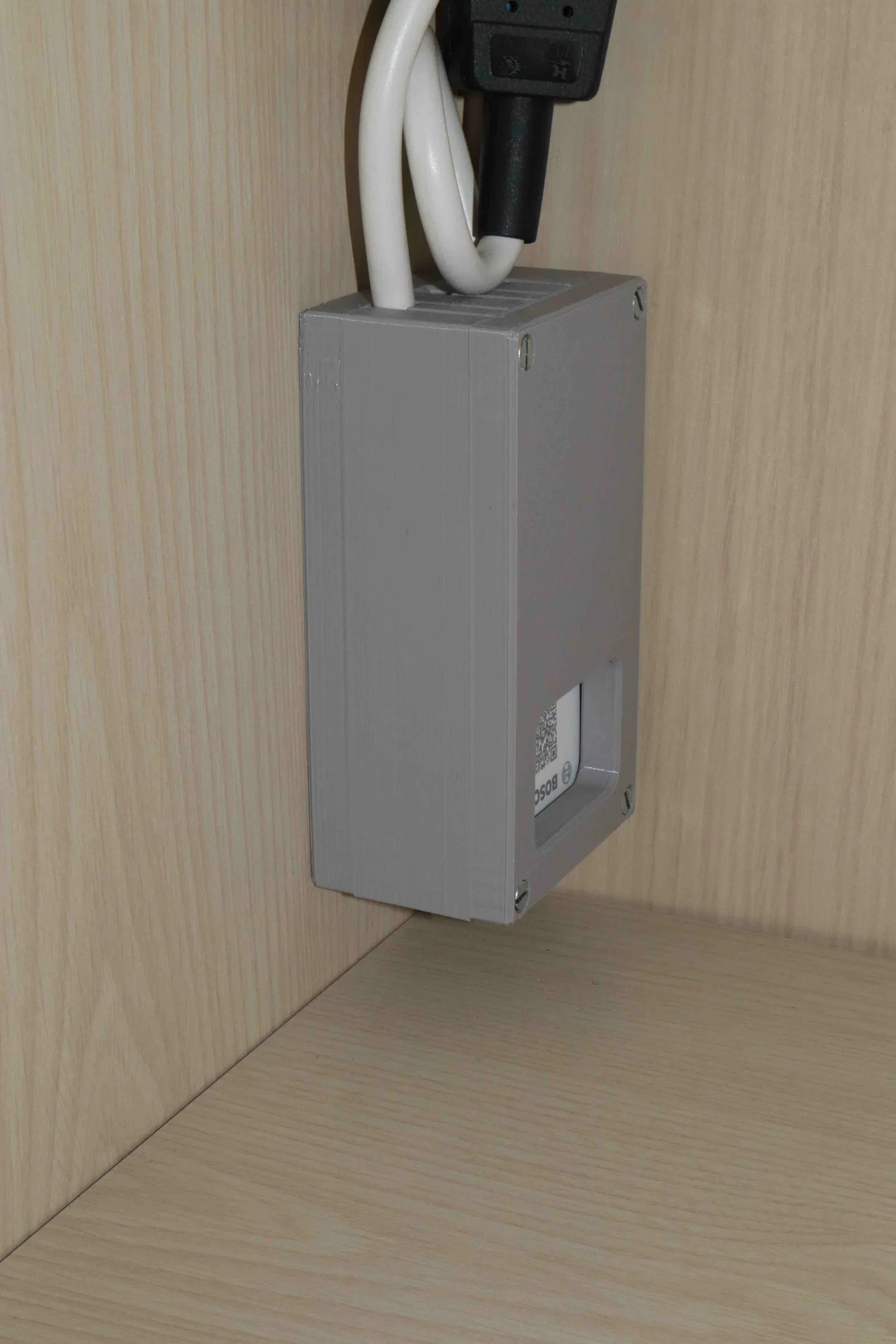

Với các bodenträger như vậy, mình sẽ gắn một cái vỏ (gehäuse).

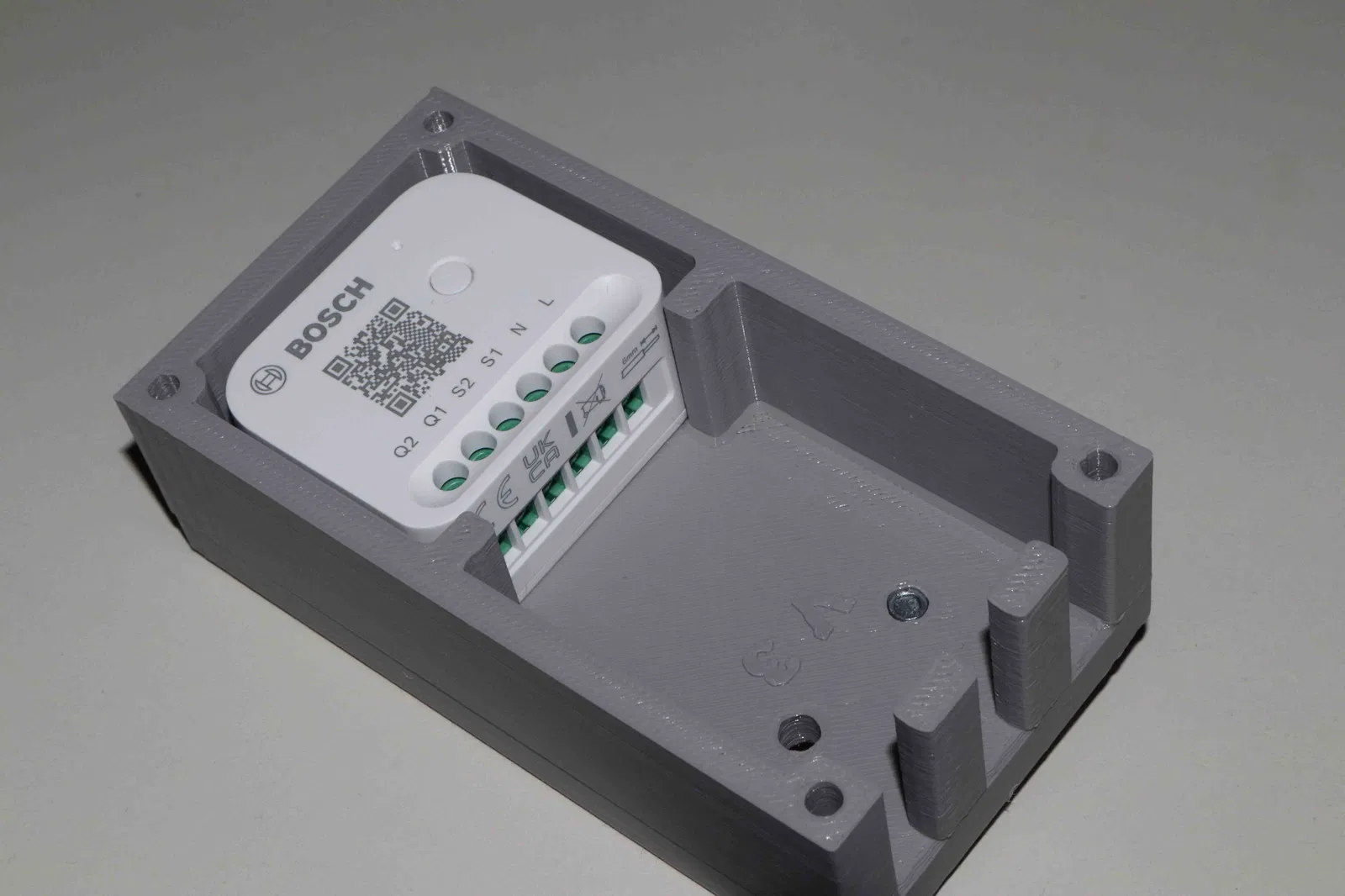

Control Unit được đặt trong một vỏ gần như kín. Có sẵn 3 khe/đường ra cho dây cáp.

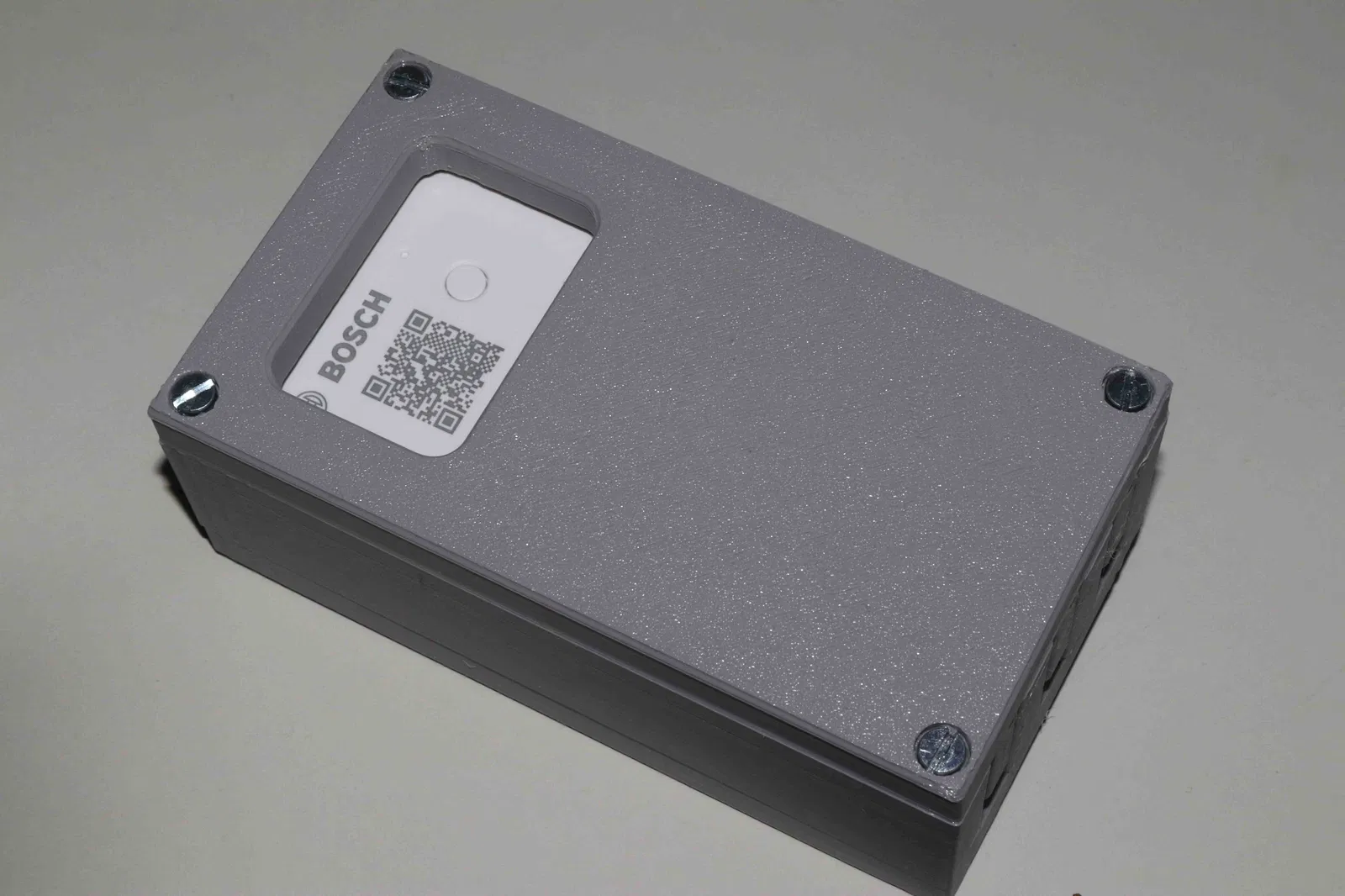

Có thể thao tác/điều khiển mà không cần mở vỏ.

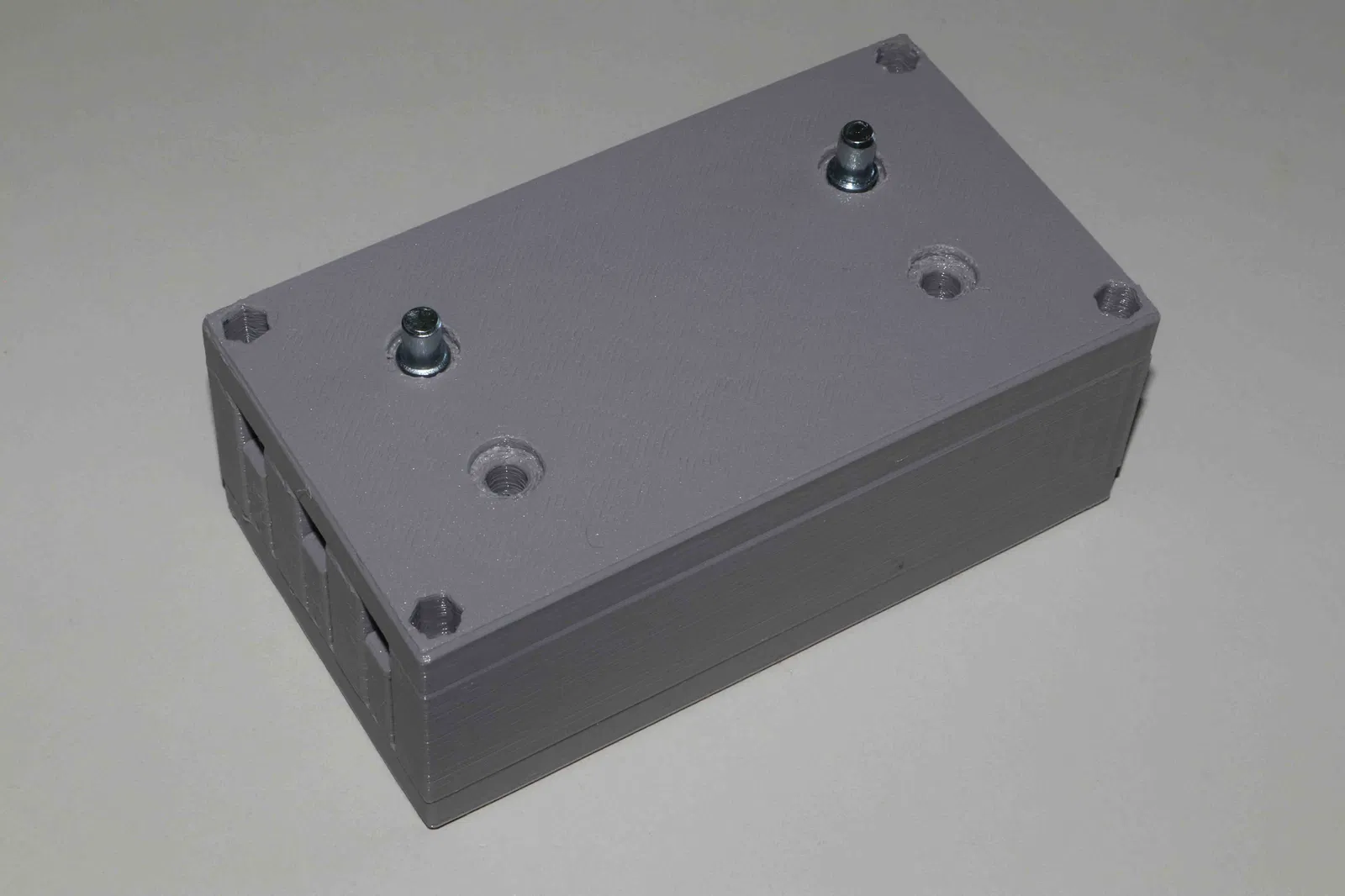

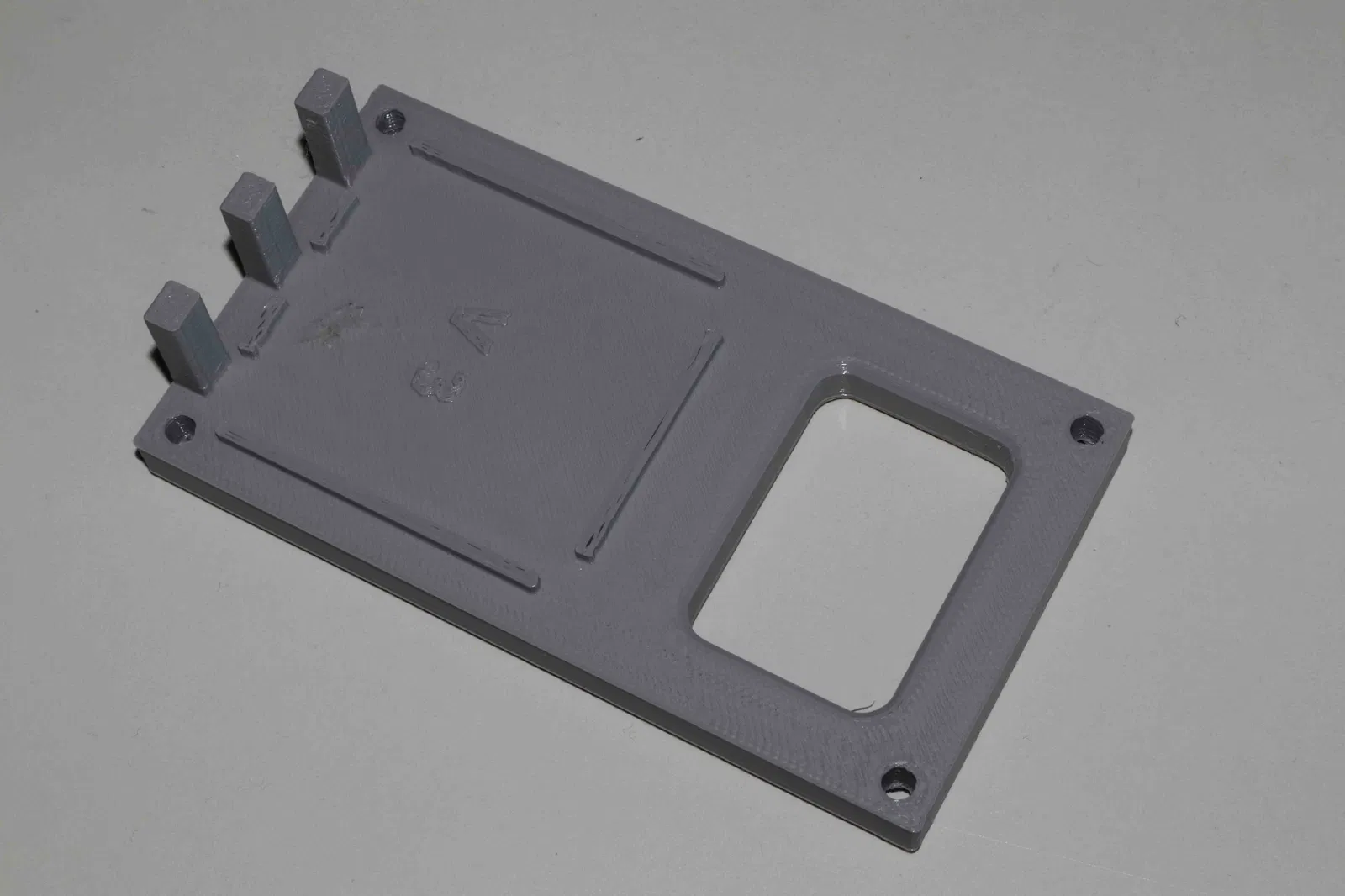

Ở mặt đáy có 2 hàng lỗ để lựa chọn; bodenträger sẽ được cắm vào các lỗ này.
Trong cùng một hàng, các lỗ cách nhau 64mm (=2*32mm).

Khi 3D print nên dùng support cho phần lỗ. Để dễ tháo support, có các trụ hỗ trợ để support có chỗ “bám” vào. File 3mf cho PRUSA Slicer có hỗ trợ cách làm này.

Phần bắt vít dùng vít M3 đầu trụ (M3 cylinder head) dài 30mm. Đai ốc cần ấn vào hơi chặt một chút. Cách làm ổn là dùng một con vít (kèm long đền/washer) để “kéo” đai ốc vào đúng vị trí.

Để chống tuột/căng dây (strain relief) cho cáp, dùng dây rút (cable tie). Dây rút được quấn quanh phần đầu dây cáp, giúp dây không bị kéo tuột ra. Nếu dùng cáp mỏng hơn thì có thể cần chọn cách khác phù hợp.

Ghi chú: Với “Smart Home Controler Unit II” có một tấm lắp (montageplatte) dùng cùng kỹ thuật lắp đặt tại đây: 1532667-bosch-smart-home-montage-einer-smart-home-controle.
