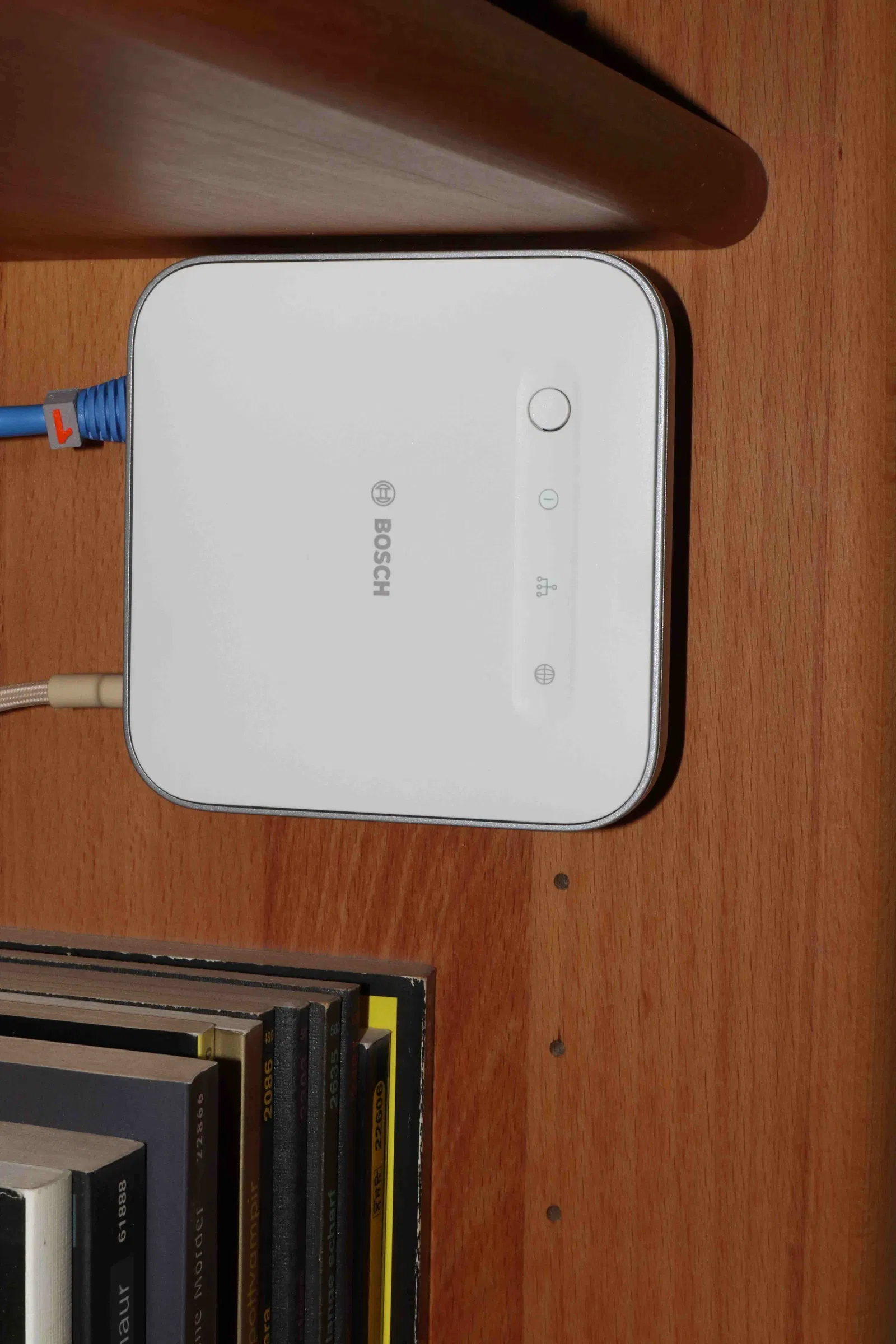

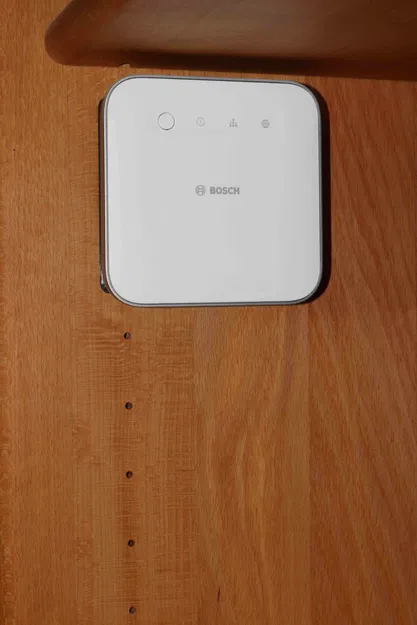

Bosch Smart Home - Lắp đặt “Smart Home Controler Unit II”

Có thể tận dụng các lỗ sẵn có trên vách để gắn kệ/đợt (Regal-/Fachboden). Các lỗ này thường có khoảng cách 32mm (hoặc bội số của nó) và đường kính 3mm, 4mm hoặc 5mm.

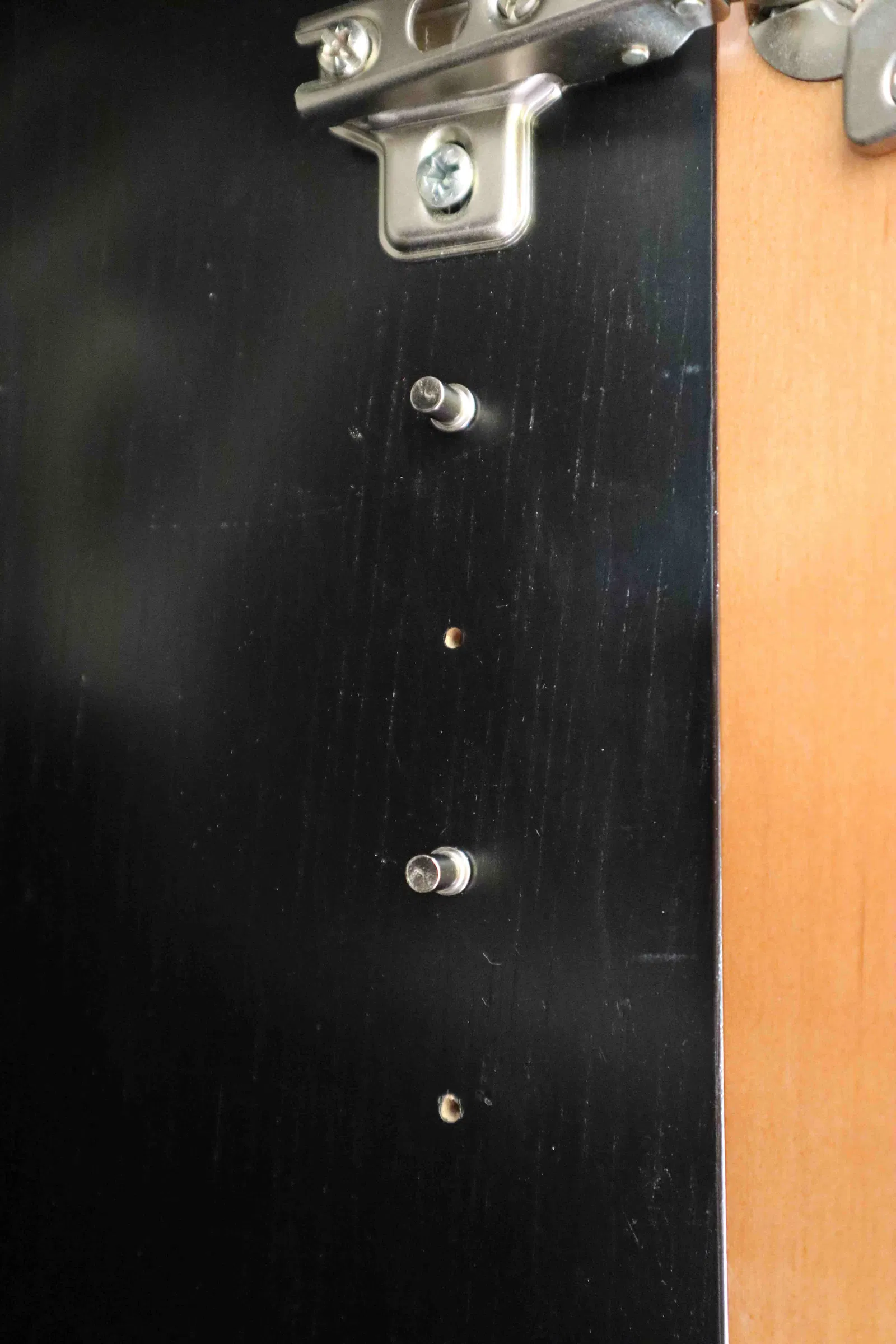

Để lắp thì có loại gọi là Bodenträger (chốt đỡ kệ). Ngoài tiệm vật liệu/siêu thị DIY (Baumarkt) bán tầm 10–20 cent/cái.

Ở phía kệ/đợt, thông thường các lỗ có đường kính 5mm.

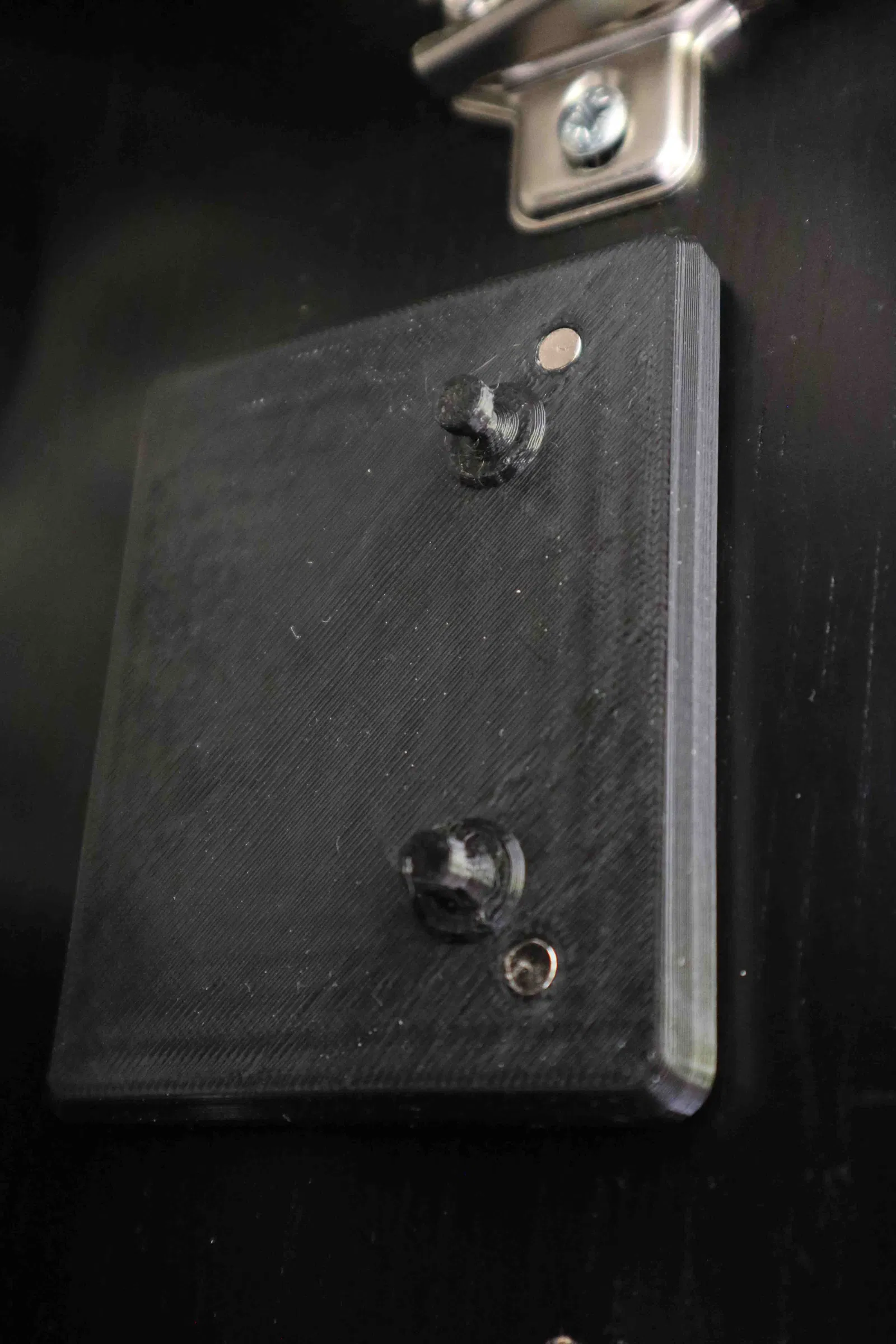

Dùng các Bodenträger này để gắn một tấm đế (mounting plate). Hình dưới là tấm đế (trong hình này vẫn là kiểu chỉ cho phép gắn một bên).

Tấm đế có lỗ ở mỗi bên, nằm ở mặt phía đợt/kệ (xem file STL và 3mf). Chốt Bodenträger sẽ được cắm vào các lỗ này.
Các lỗ có khoảng cách 64mm (=2*32mm).

Khi in 3D nên dùng support cho các lỗ. Để dễ gỡ support, có các cylinder phụ giúp support “bám” vào đó. Các file 3mf cho PRUSA Slicer có hỗ trợ cách làm này.

Lưu ý: Với “Light/shutter control unit II” cũng có một vỏ (housing) dùng cùng kỹ thuật lắp đặt: “1529049-bosch-smart-home-montage-einer-lightshutter-contro”
