Split Flap Display (Bảng lật chữ) in 3D

Split flap display đã được dùng ở nhiều nơi, thường là để hiển thị được nhiều từ và cụm từ khác nhau mà không cần dùng màn hình số (digital). Hồi trước khi kiểu bảng này phổ biến ở sân bay chẳng hạn, nhiều bảng thông báo chuyến bay đến/đi dùng split flap display để thay đổi linh hoạt tên các thành phố nơi chuyến bay khởi hành hoặc hạ cánh.

Đa số split flap display dùng motor để quay qua toàn bộ bảng chữ cái, đảm bảo mỗi node (cụm lá) có thể hiển thị mọi ký tự. Nhưng dự án này có ít ô chữ (letter slots) hơn trên mỗi node. Nó được thiết kế chỉ để xoay qua 8 cụm từ bằng cách vặn một cây rod.

Chuẩn bị chữ (Letter Prep)

1. Các miếng letter tile in ra sẽ trống. Bạn có thể thêm chữ bằng bút lông (marker), dán chữ vinyl đã in, hoặc dùng cách nào bạn thích.

2. Xếp chồng các letter tile với mặt có rãnh (notched side) hướng xuống.

3. Lật một tile xuống dưới.

4. Vẽ hoặc dán chữ lên 2 tile đang ngửa mặt lên.

5. Lật tiếp một tile xuống dưới.

6. Lặp lại bước 4 và 5 cho tới khi tất cả tile đều có chữ.

7. Với tile cuối cùng: lấy tile ở dưới cùng của chồng. Đặt nó lên trên tile trống cuối cùng rồi thêm chữ như bình thường.

Thứ tự thêm chữ nên khớp với thứ tự các cụm từ bạn muốn hiển thị. Chữ đầu tiên cần thêm là chữ thứ n (tùy theo node bạn đang sắp chữ cho vị trí nào) của cụm từ thứ nhất; chữ thứ hai là chữ thứ n của cụm từ thứ hai; và cứ vậy.

Ví dụ, dùng các từ HACK và CLUB

Before Spin --> After Spin

1. H --> C

2. A --> L

3. C --> U

4. K --> B

Lắp ráp (Assembly)

1. Slice và in từng phần riêng lẻ.

   1. Đảm bảo mỗi node in đủ 8 flaps

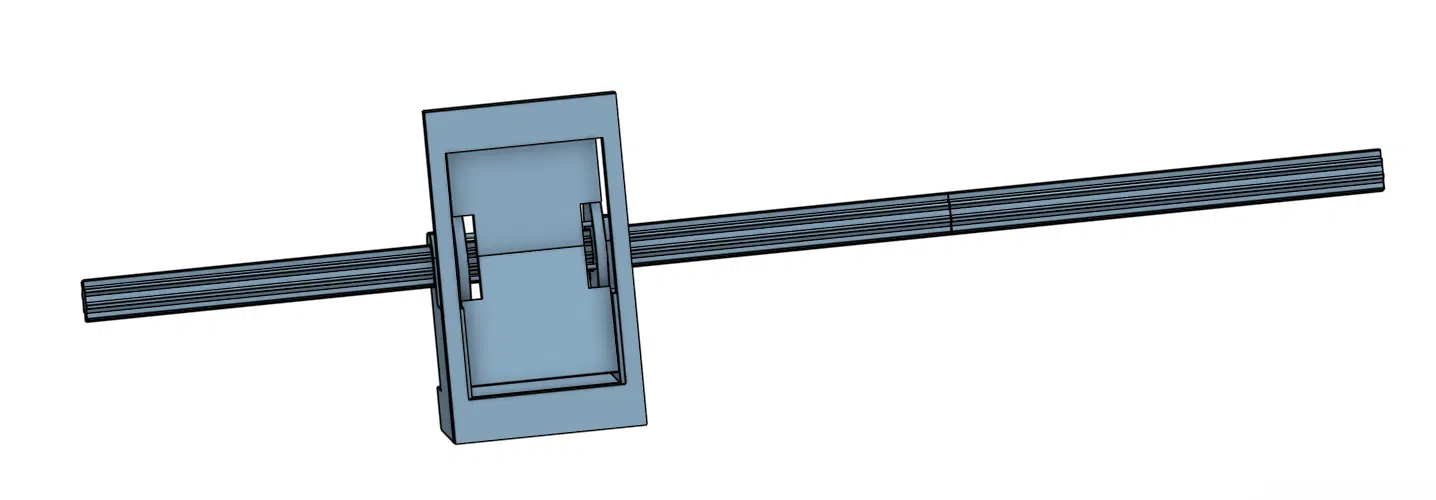

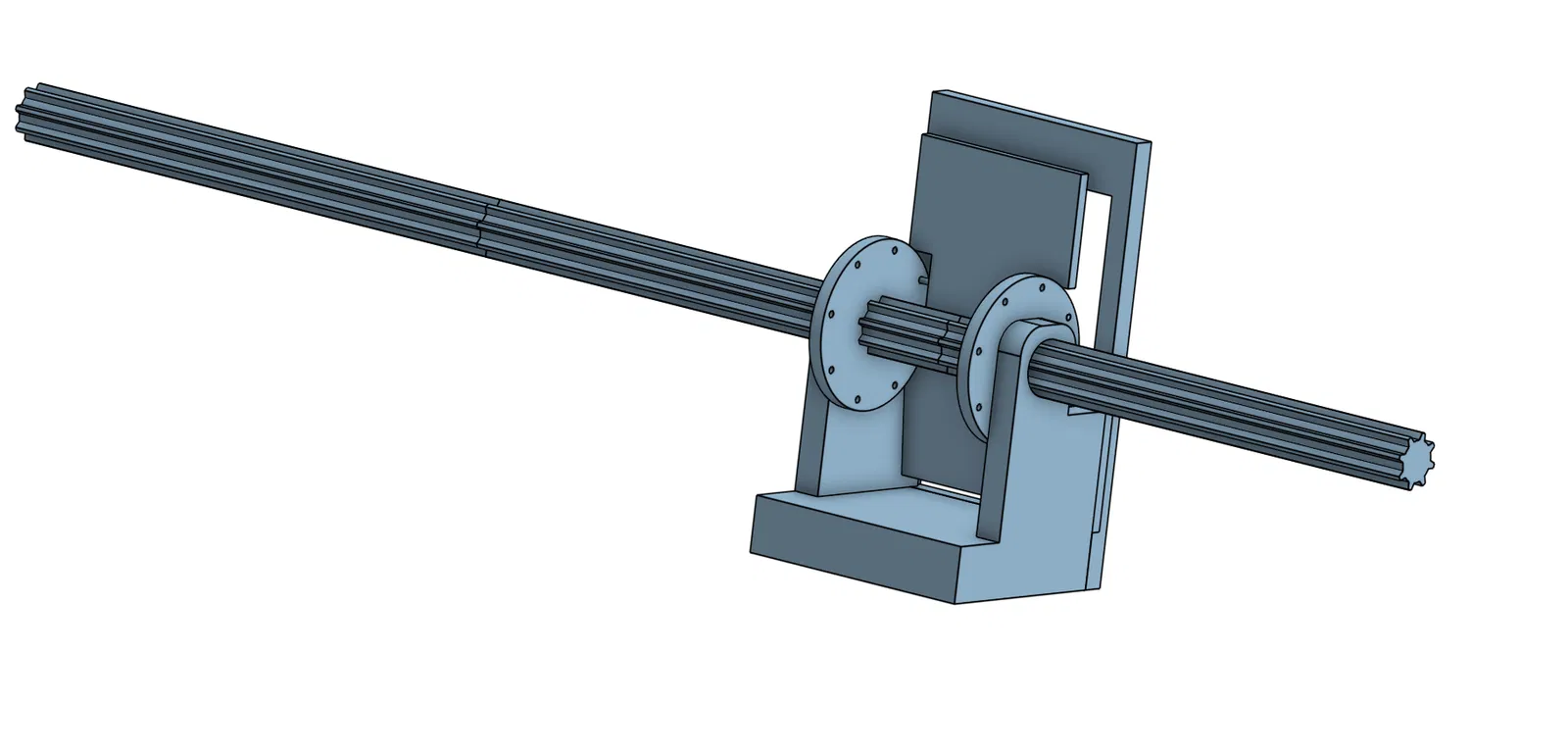

2. Lắp theo hình minh họa của model. Cần thêm node ở cuối thì gắn thêm; cần dài rod hơn thì in + lắp thêm các đoạn rod tương ứng.
