Meshtastic Battery Tray & RAK4631 Mount – Khay pin & ngàm gá WisBlock

Meshtastic Battery Tray & RAK4631 Mount

Bộ ngàm gá in 3D

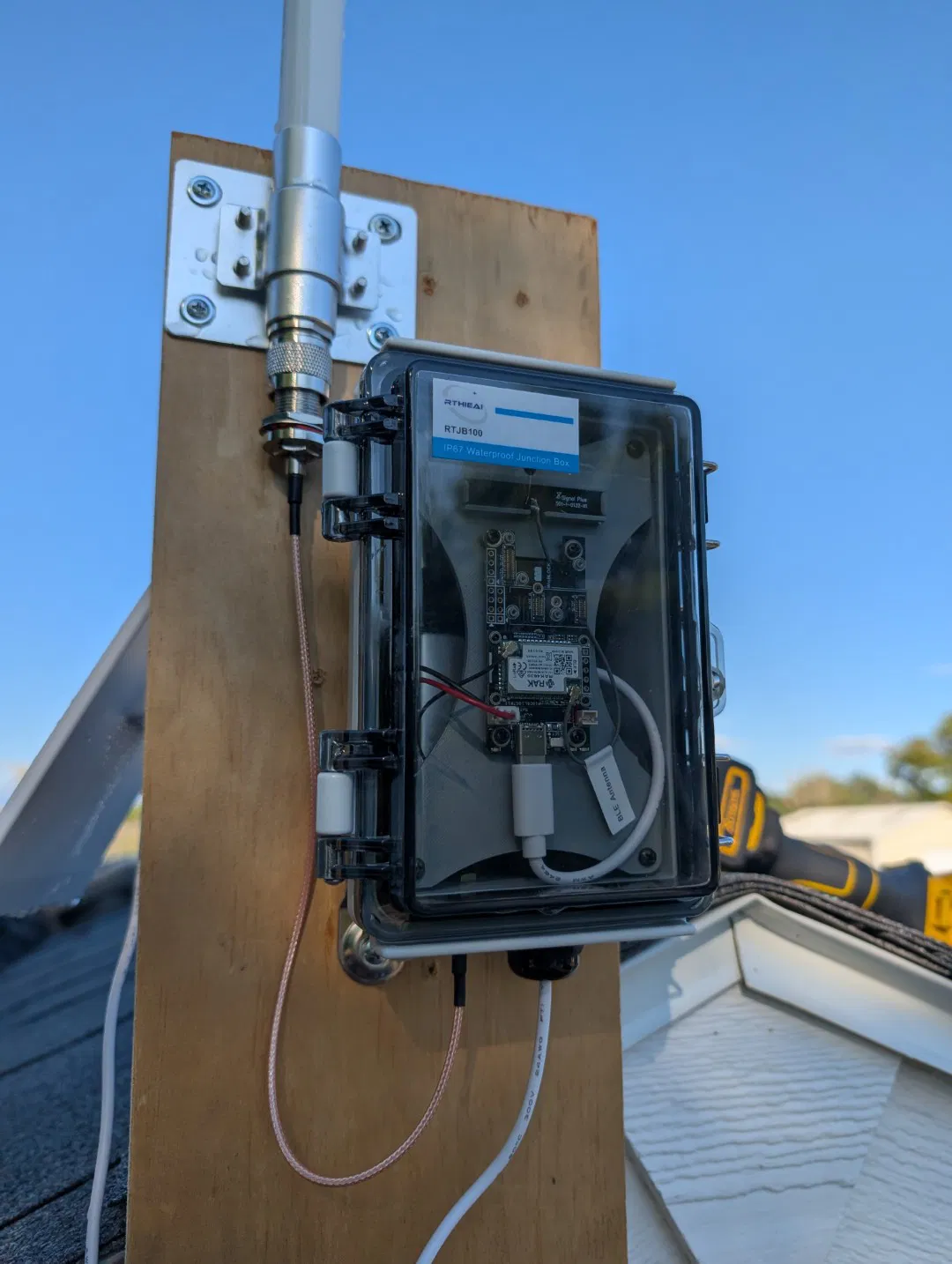

Đây là hệ ngàm gá 2 phần cho một Meshtastic Solar Node, thiết kế để giữ chắc một viên pin dung lượng lớn bên trong hộp junction chống nước IP67 kích thước 150x100x70mm (loại phổ biến dùng ngoài trời).

Thiết kế dùng các plate xếp tầng:

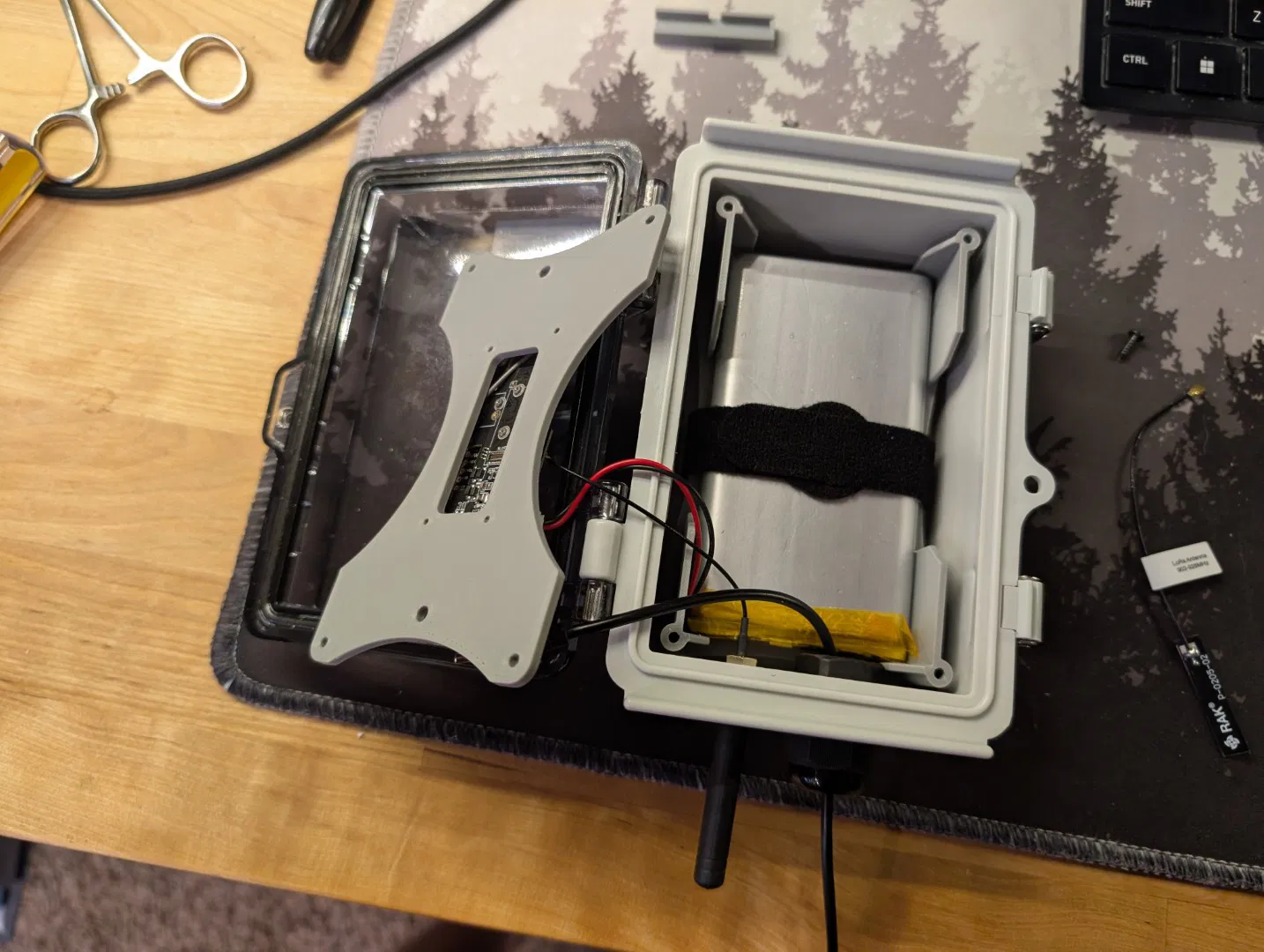

1. Lower Battery Tray (khay pin dưới): Bắt trực tiếp lên các trụ nhựa (plastic standoffs) có sẵn trong hộp junction. Khay được canh đúng size cho pin MakerHawk LiPo 10,000mAh.

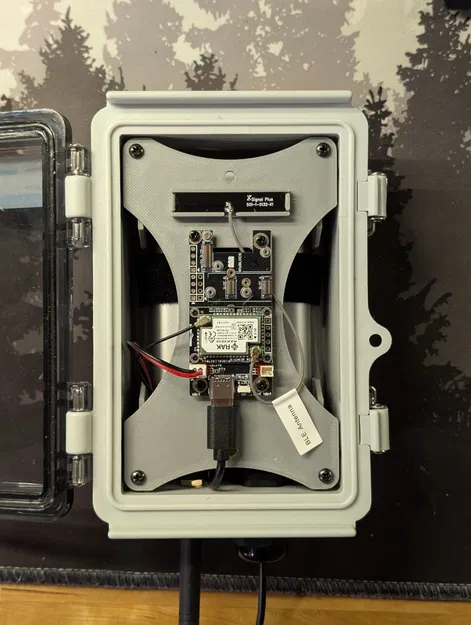

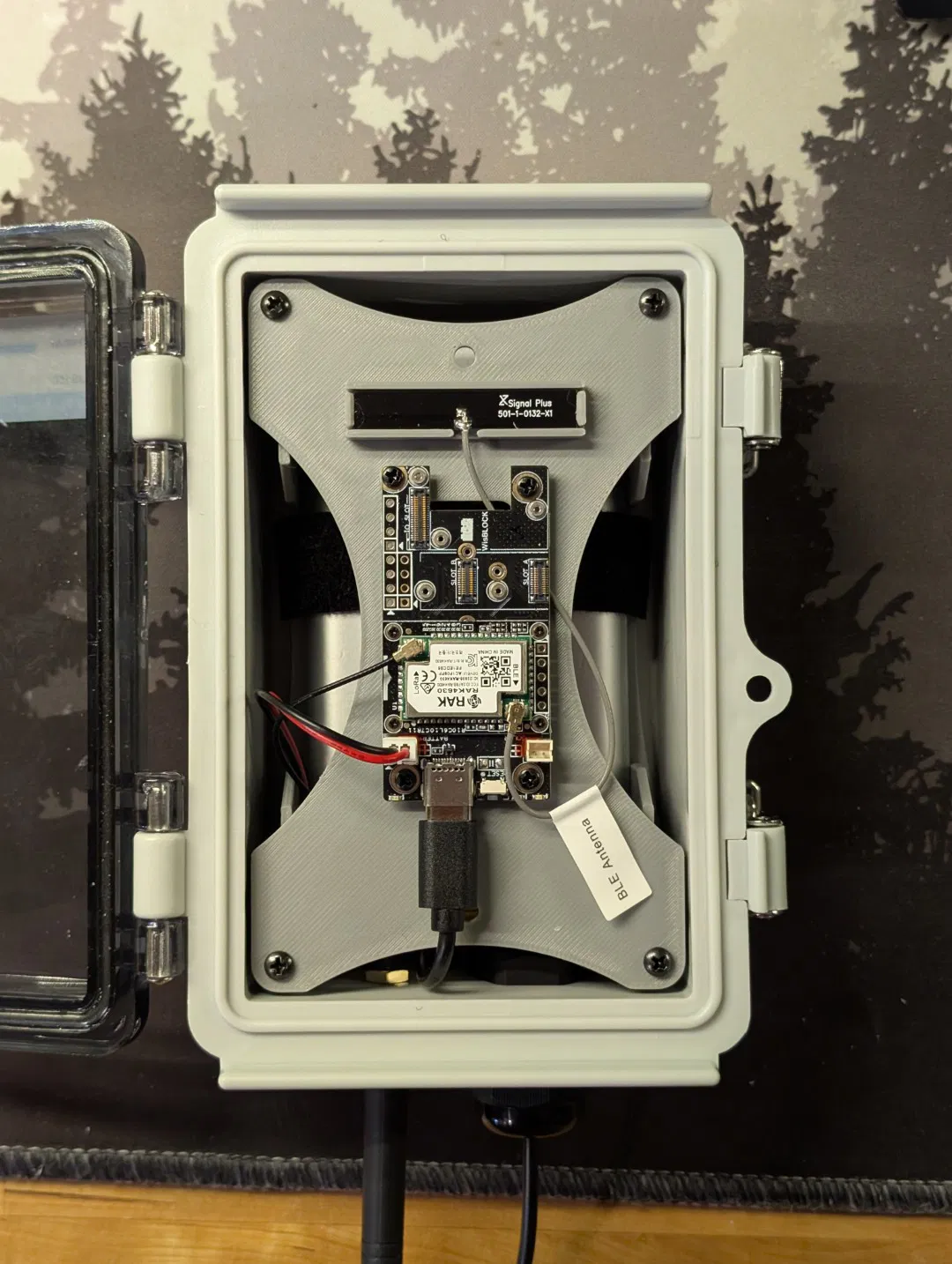

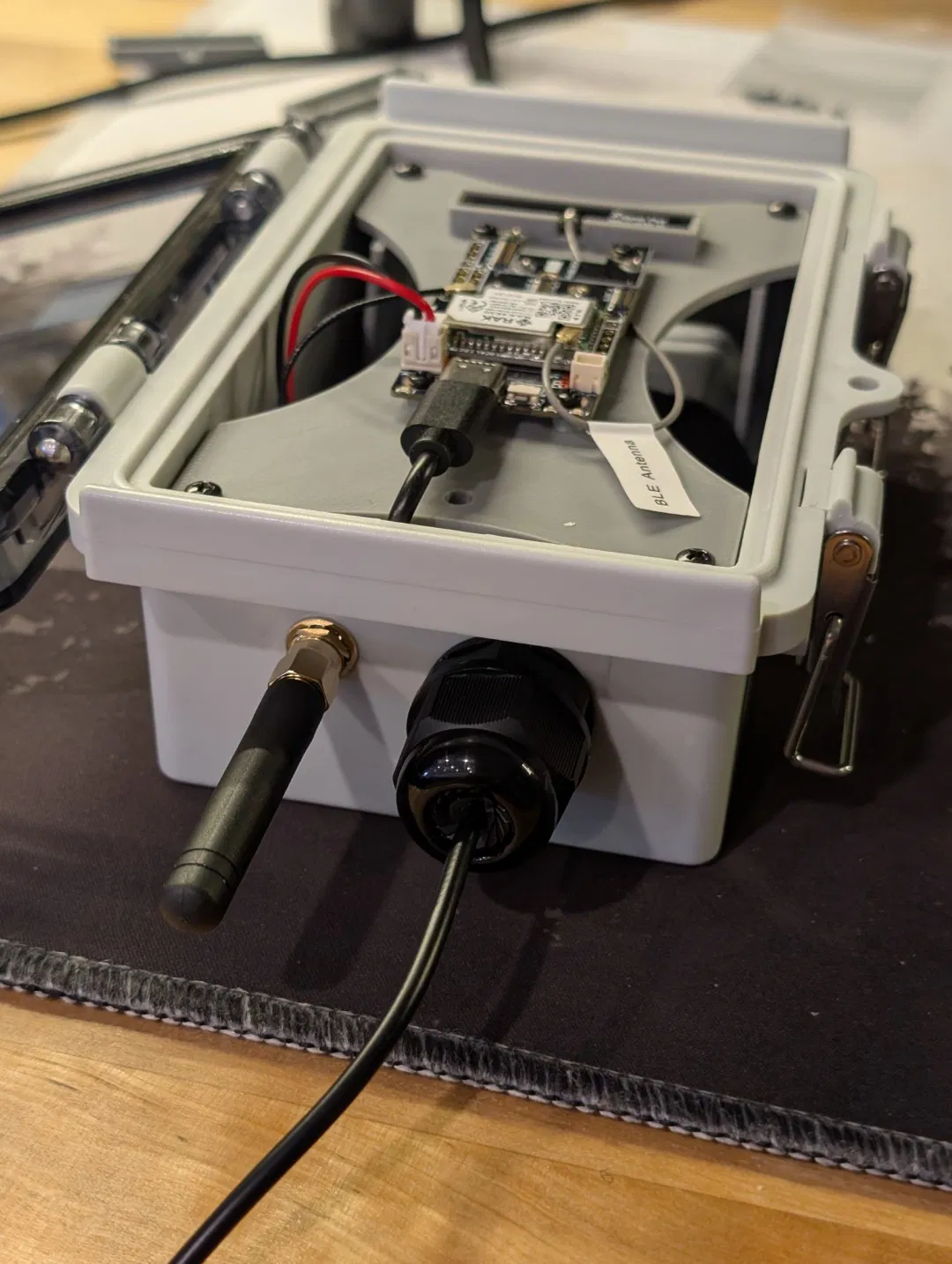

2. Upper Mounting Plate (plate trên): Vặn ốc vào các trụ trên khay pin, tạo mặt đỡ chắc chắn cho RAK19007/RAK4631 WisBlock.

Tính năng nổi bật:

• Integrated Antenna Slot: Có sẵn chỗ gài riêng cho anten Bluetooth dẹt dạng internal.

• Wire Management: Có các khe/cutout để đi dây pin và dây nguồn solar gọn gàng.

• Secure Fit: Thiết kế hạn chế pin bị xê dịch, đồng thời vẫn chừa đủ khoảng trống cho dây và đầu cos/dây lead.

Thông số in khuyến nghị

• Material: PLA (đã test hơn 4 tháng trong hộp, không bị biến dạng). Nếu khu vực nắng nóng/khí hậu nhiệt cao, khuyến nghị PETG hoặc ASA.

• Layer Height: 0.2 mm

• Infill: 15-20% (chọn pattern bạn thích)

• Supports: Không cần

• Walls: 3 lớp trở lên

Danh sách linh kiện (Bill of Materials)

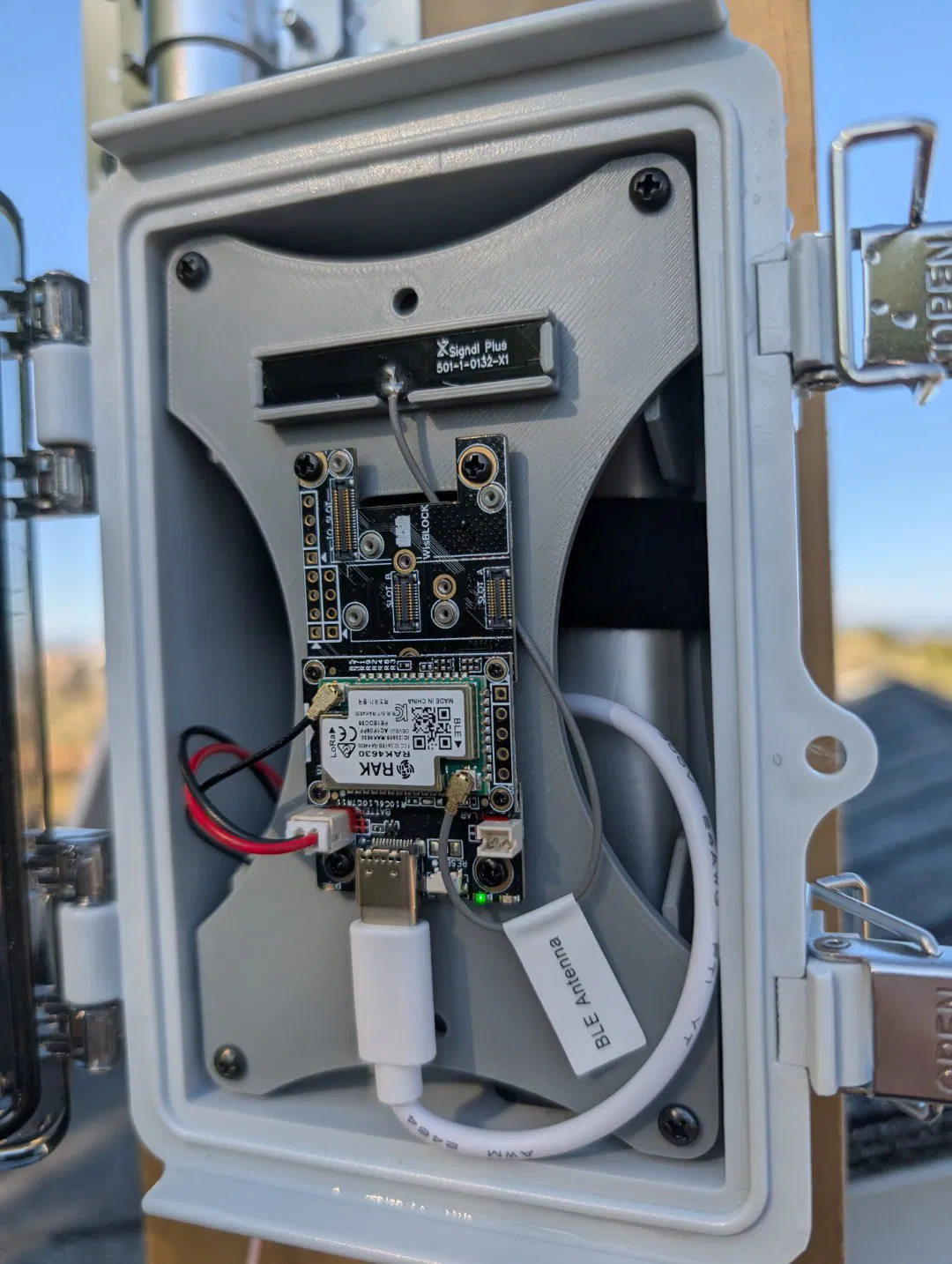

Để ráp hoàn chỉnh như hình minh hoạ, bạn sẽ cần các món sau:

• WisBlock: RAKwireless WisBlock Meshtastic Starter Kit (RAK19007 + RAK4631)

• Battery: MakerHawk 3.7V 10000mAh LiPo Battery

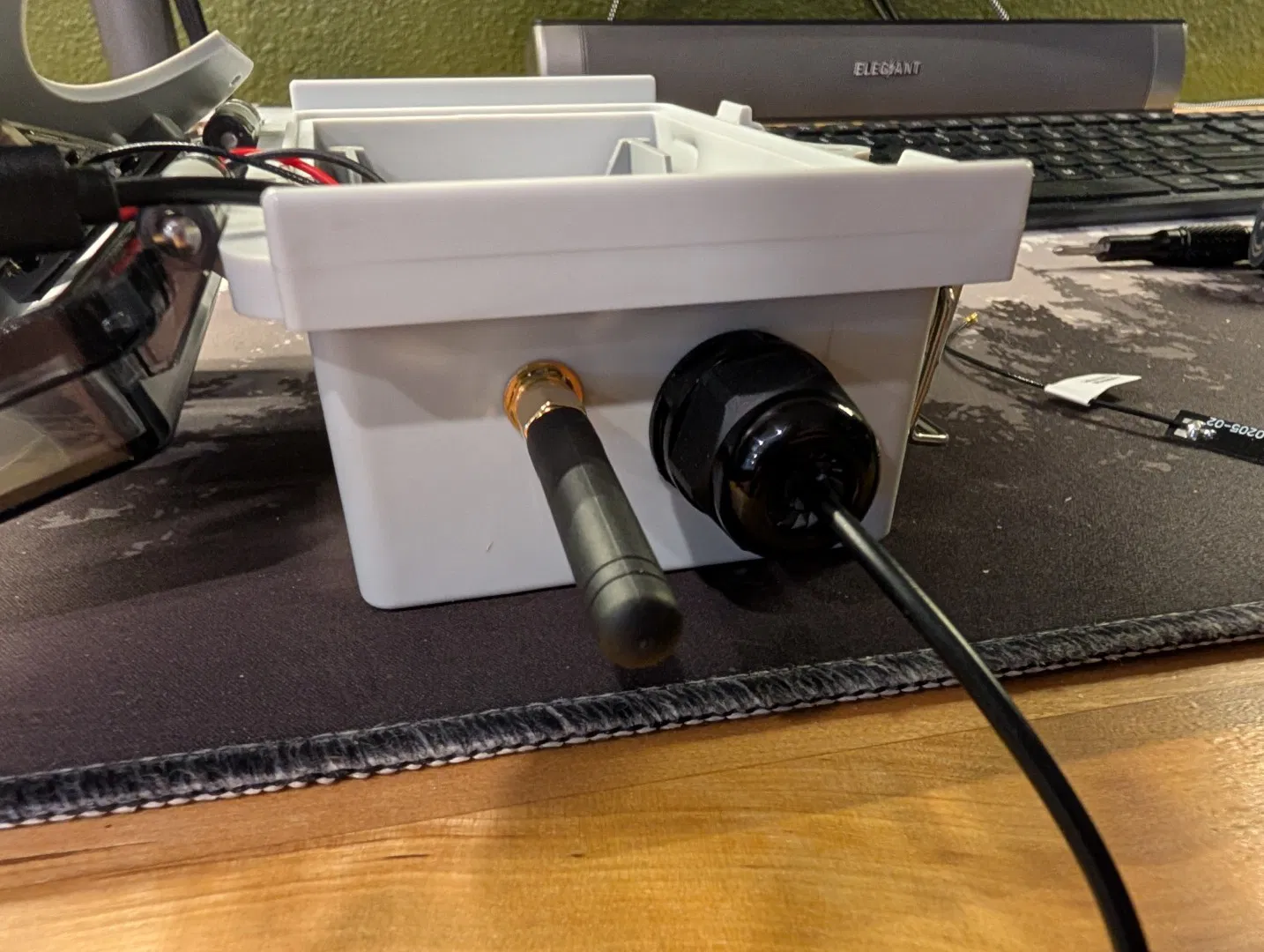

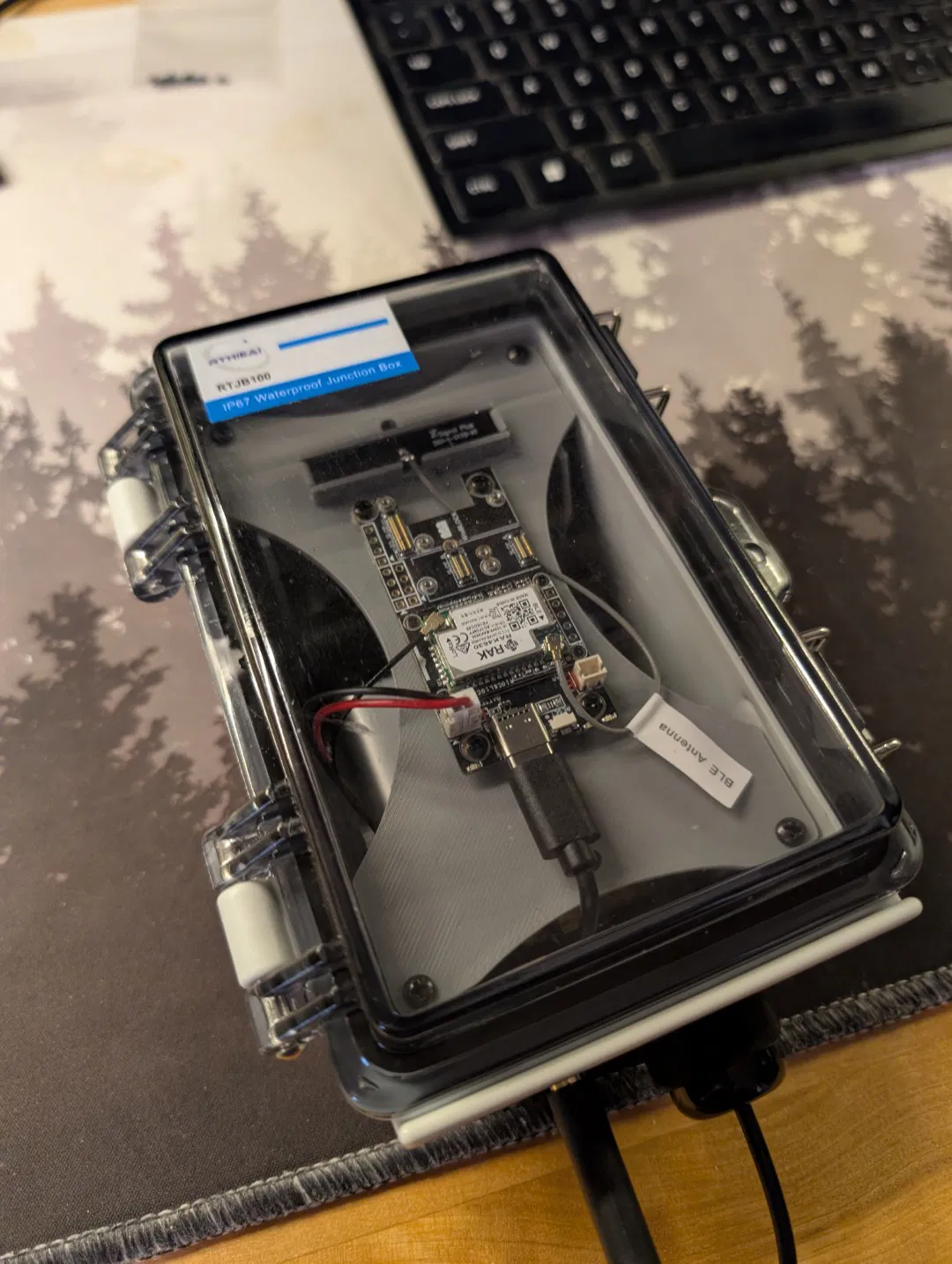

• Enclosure: Waterproof Outdoor IP67 Junction Box (150x100x70mm)

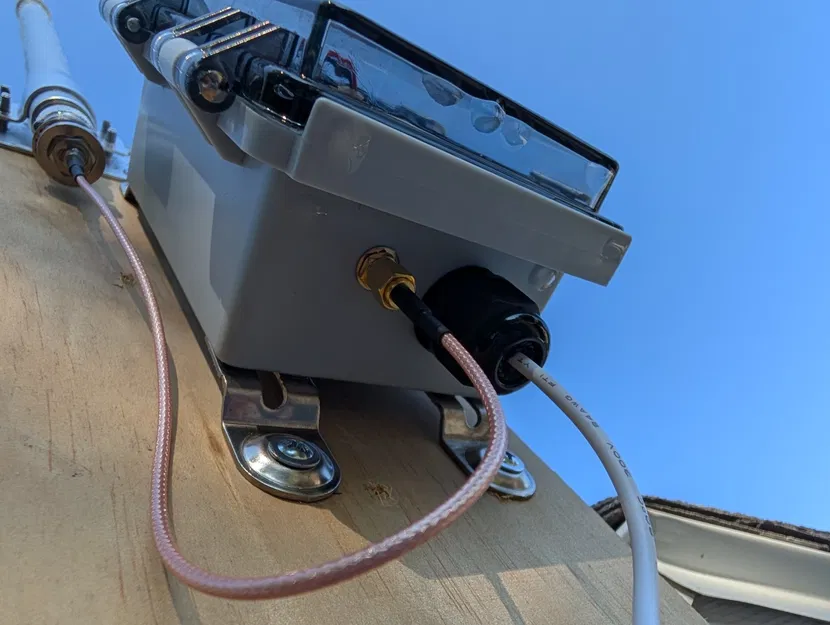

• LoRa Antenna: Waterproof 5.8dBi Fiberglass Antenna

• Pigtail Cable: IPEX U.FL to SMA Female Cable (6 Inches)

• SMA to N Adapter: SMA to N Adapter Cable 12inch Low Loss

• Solar Power: 7W Solar Panel for Security Camera

Ghi chú phần cứng & lắp ráp

Để lắp bộ ngàm này, bạn sẽ cần các phần cứng sau:

• Battery Tray to Box: Dùng ốc tự ren (self-tapping) đi kèm theo hộp IP67 Junction Box để cố định khay dưới lên các trụ bên trong. Dùng dây rút (zip tie) hoặc dây quấn (wire wrap) để siết pin vào khay.

• WisBlock to Upper Plate: WisBlock Starter Kit thường có sẵn các ốc M2.5 nhỏ để bắt PCB lên plate.

• Plate to Plate: Mình dùng một bộ ốc nhỏ kiểu hobby (nhiều size) để bắt plate trên vào các trụ (standoffs) của khay pin.
