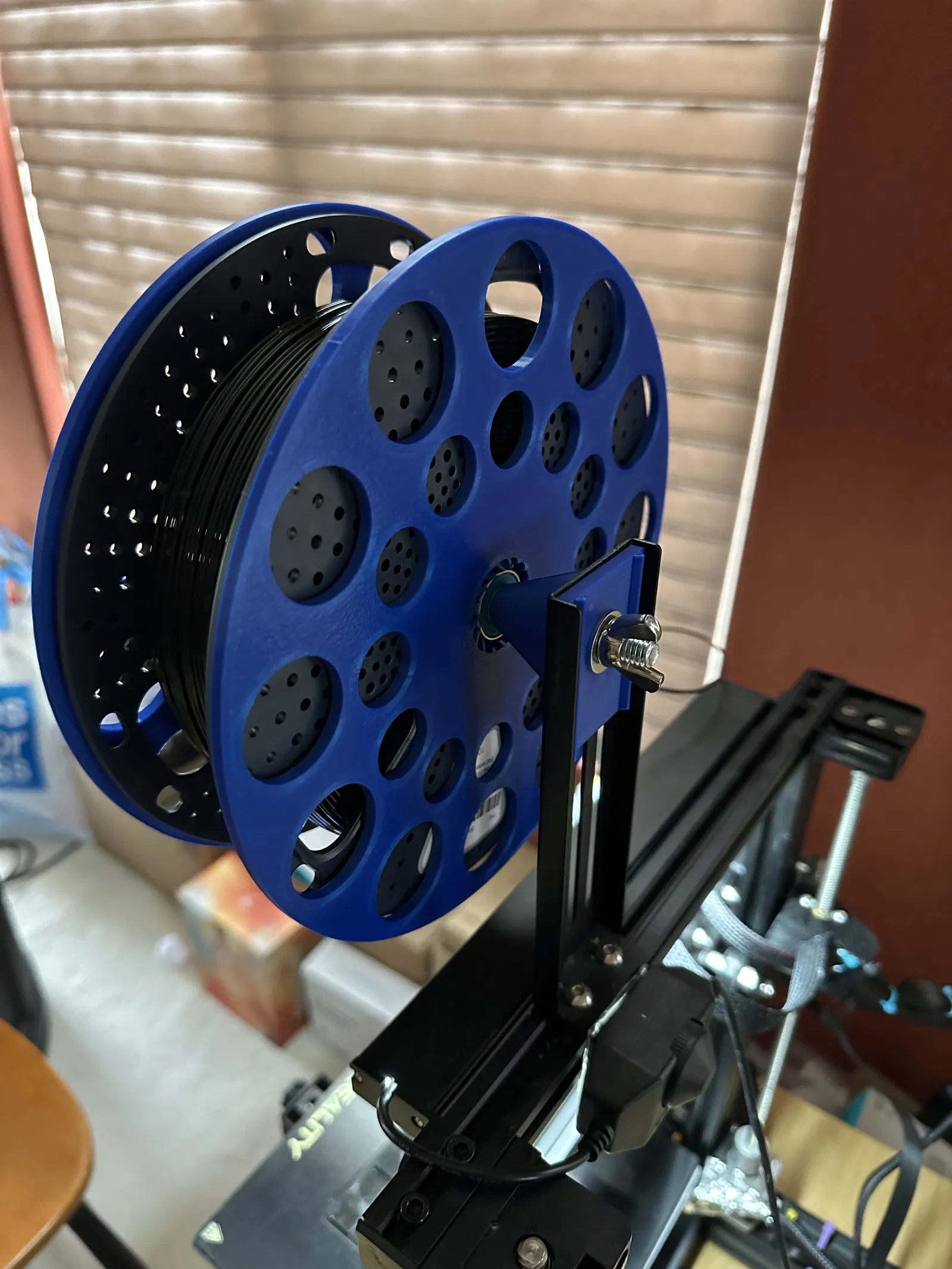

Giá đỡ cuộn filament dùng bạc đạn (ball bearings) 609 cho Ender 3

Mình làm cái spool holder này để in TPU. Vấn đề mình gặp là các loại spool holder truyền thống làm sợi TPU bị kéo giãn do ma sát. Kết quả là extruder đùn ra ít thể tích filament hơn trên mỗi đơn vị chiều dài. Tệ hơn nữa, mức kéo giãn thay đổi liên tục, kéo theo hệ số extrusion cũng thay đổi.

Spool holder này dùng bạc đạn 609 nên ma sát rất thấp. Mình nghĩ nó cũng hữu ích khi in các loại filament giòn có sợi carbon hoặc glass fibers.

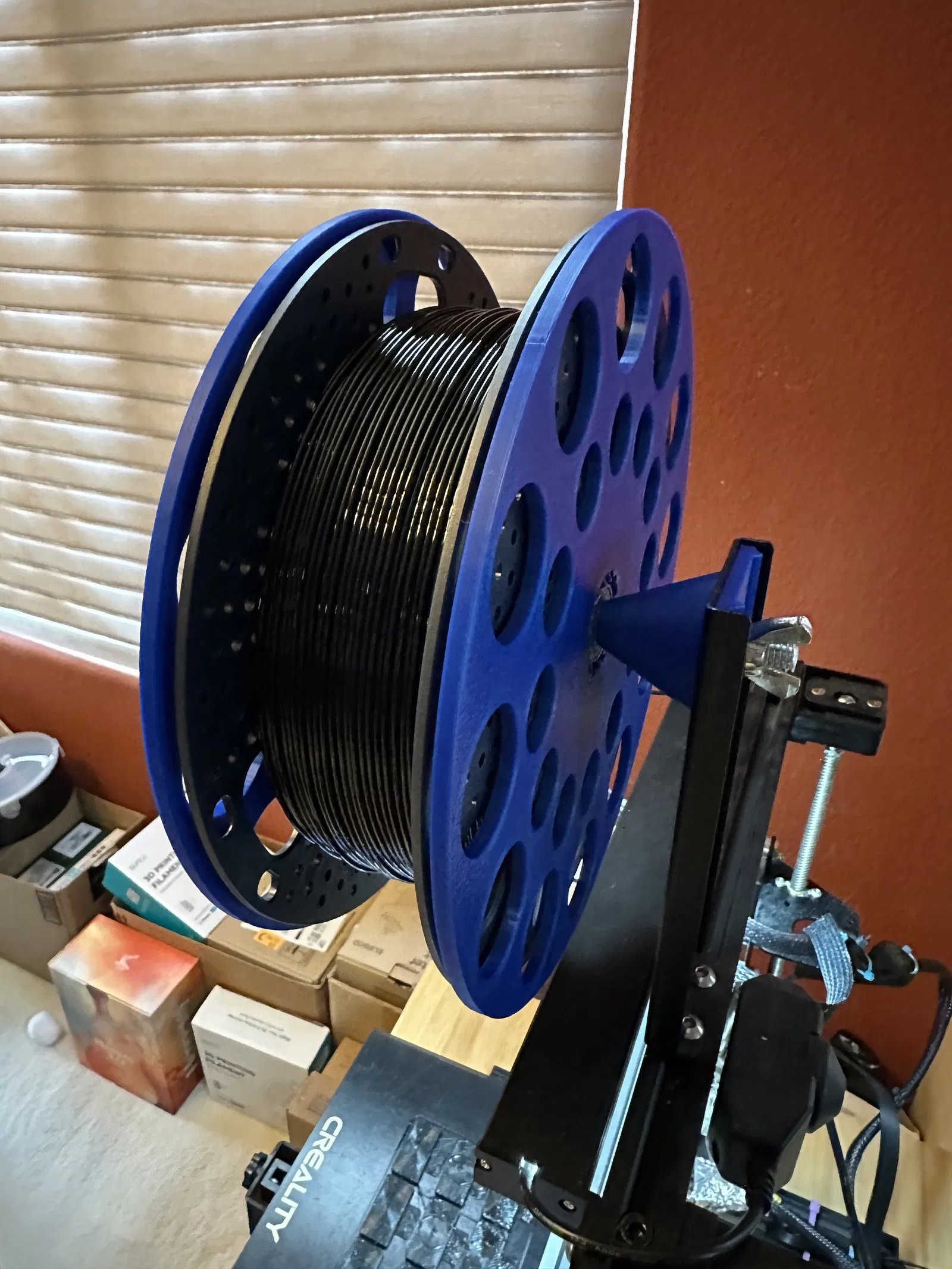

Phần holder được thiết kế để gắn lên Ender 3, nhưng cũng có thể gắn lên các loại mounting hardware khác.

609 ball bearings: https://www.amazon.com/dp/B07XVPGMXQ?ref_=ppx_hzsearch_conn_dt_b_fed_asin_title_6&th=1

Reality filament bracket (nếu bạn muốn dùng cùng kiểu ngàm gắn như mình): https://www.amazon.com/dp/B08XQGWXKP?ref=ppx_yo2ov_dt_b_fed_asin_title

Ngoài ra bạn sẽ cần ốc 5/16" x 3.5" (hoặc ốc M8 x 10mm), 1 ê-cu thường (đặt bên trong part 3), 1 wing nut, và 1 washer. Xem hình để lắp ráp.

Các bạc đạn 609 được giữ bằng các ngàm kiểu lò xo. Nên dùng filament không giòn. PLA thì ok. Mình không chắc các loại filament có tỷ lệ carbon hoặc glass fibers cao có dùng được không.

Mình dùng nozzle 0.4 mm. Mình để 5 walls (có thể hơi dư).

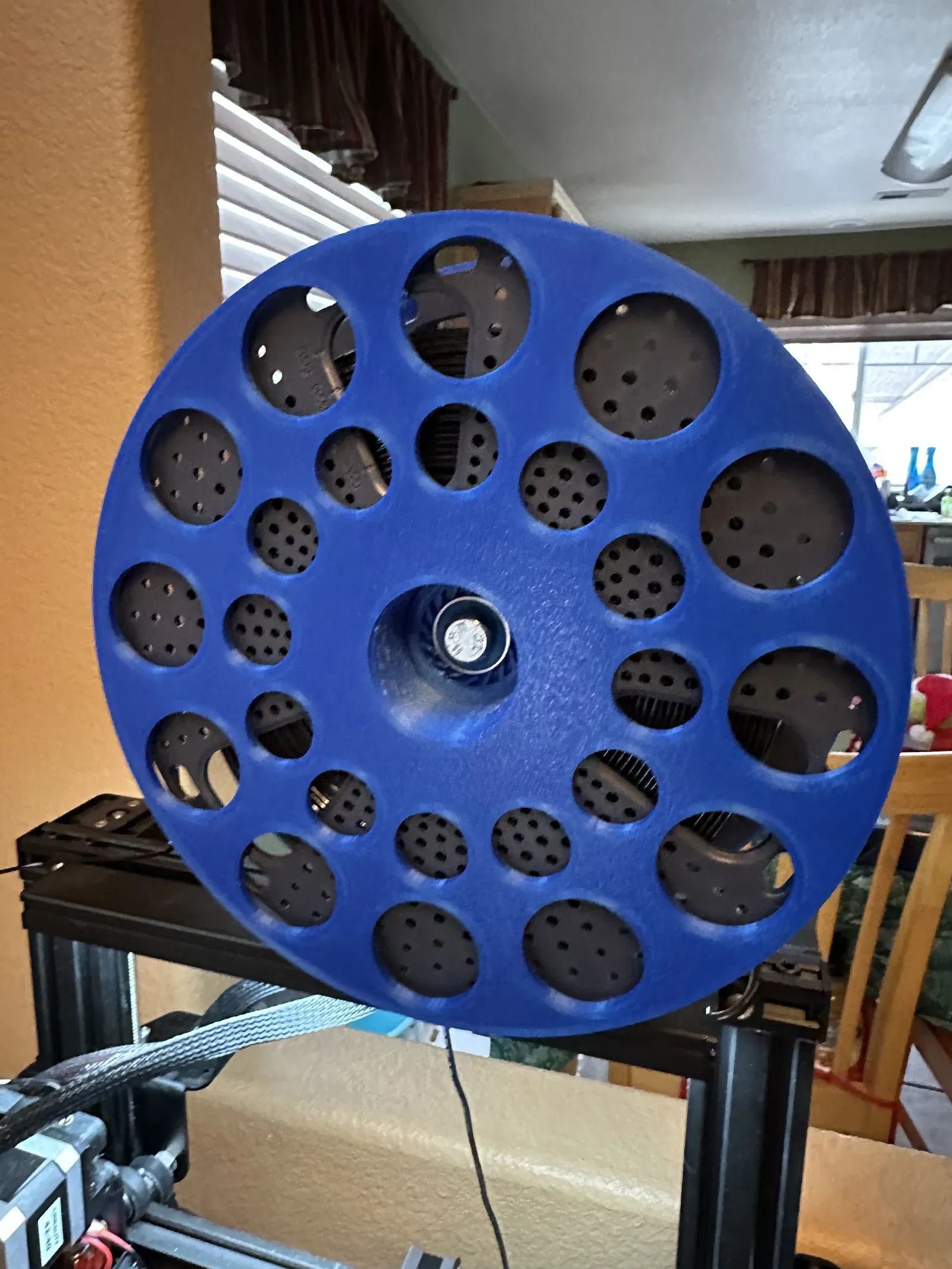

Hai nửa của holder được bắt vít kẹp quanh cuộn filament. Lần đầu có thể hơi khó vặn vào, nhưng sau khi vặn ra/vặn vào vài lần thì sẽ dễ hơn.

Để tương thích với nhiều kích thước lỗ tâm của cuộn filament khác nhau, phần trung tâm được làm hẹp. Khi siết cố định cuộn, bạn thử canh cho cuộn nằm giữa trước rồi hãy siết chặt.
