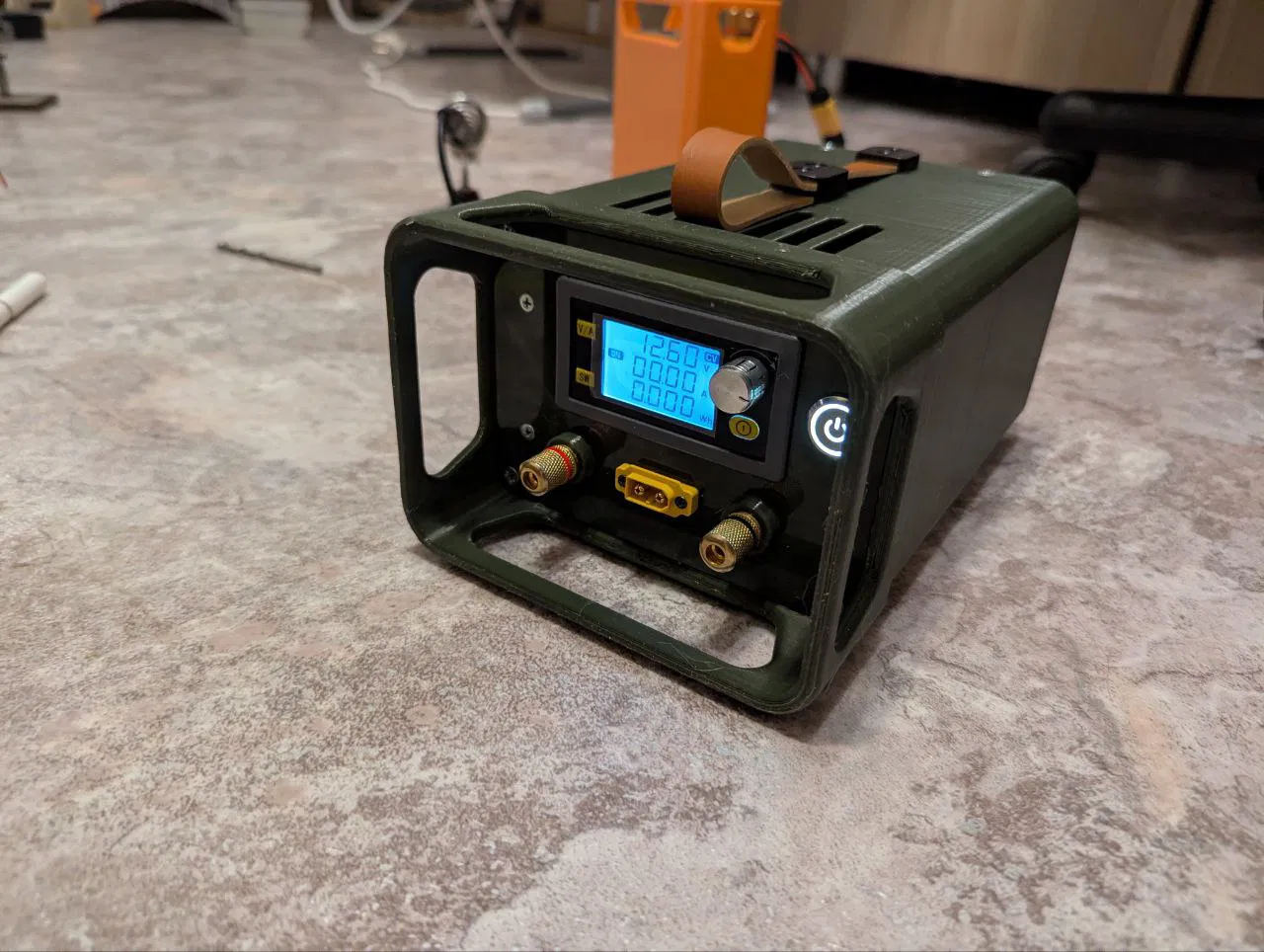

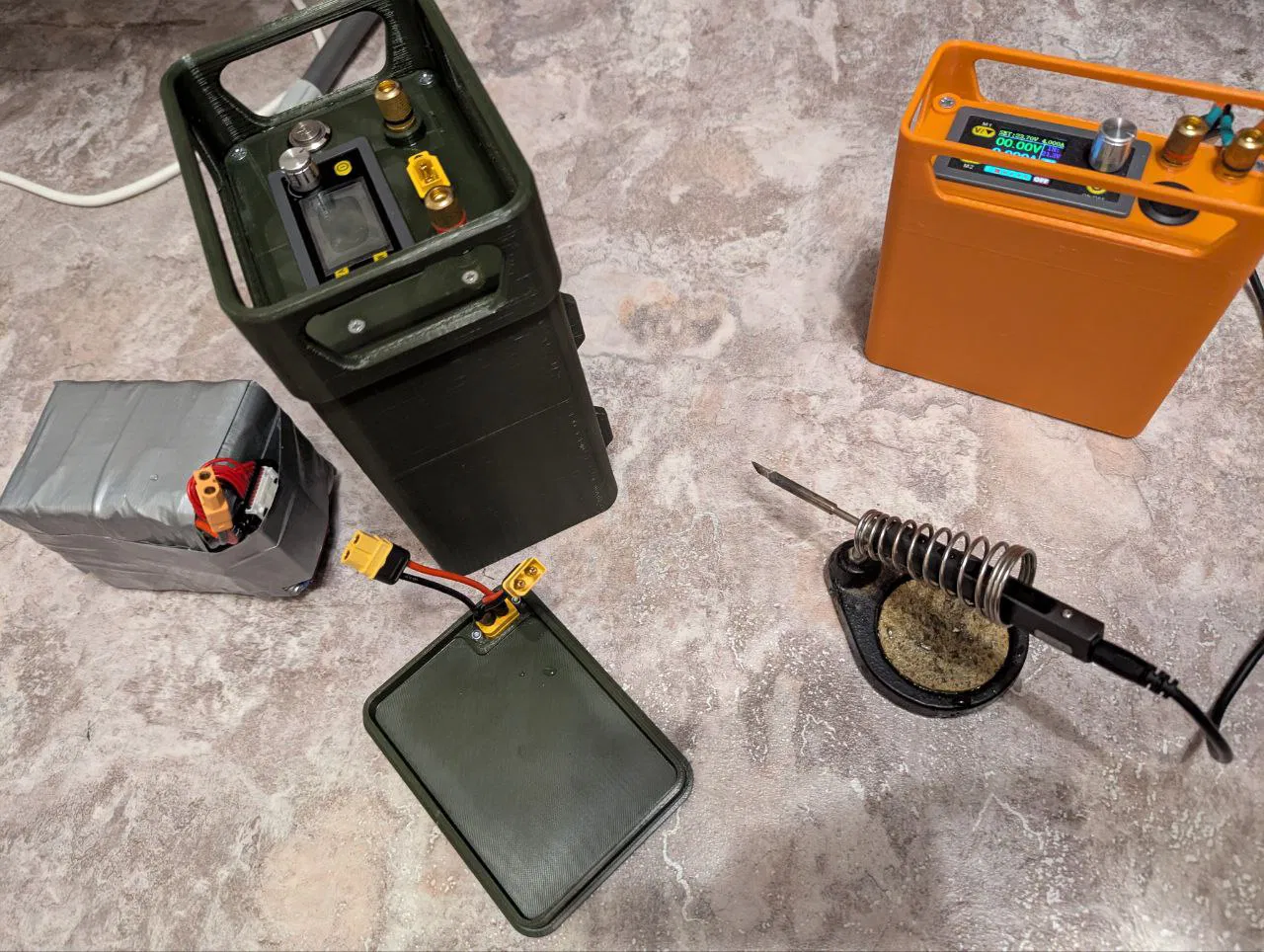

Bộ nguồn rời XY6020L (Standalone Powersupply)

Dùng BMS và bộ sạc 42V có thuật toán CC-CV để sạc pin. Khuyến nghị nối pin và bộ nguồn qua relay để tránh làm cháy nút bấm.

Để cấp nguồn cho relay, khuyến nghị dùng bộ chuyển DC-DC 12V với điện áp vào tối thiểu 42...48V.

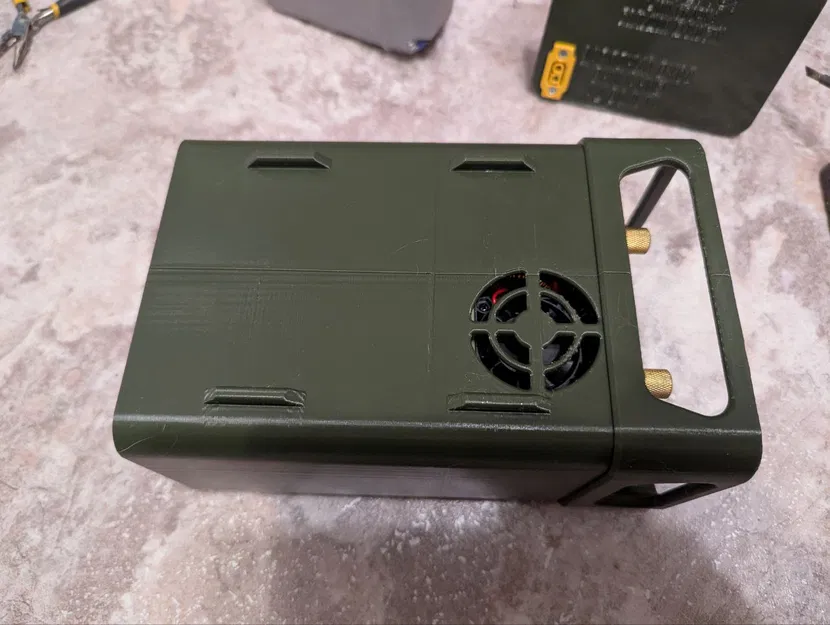

Khuyến nghị in file "case.stl" với mặt úp xuống mặt bàn để giảm số lượng support. Nên dùng chức năng Brim.

Bản mẫu của mình in 100% infill để đạt độ cứng tối đa, nhưng bạn có thể chỉnh theo nhu cầu.

Vật liệu: PETG hoặc ABS. Không khuyến nghị dùng PLA.

Xin thông cảm vì mô tả còn sơ sài; tiếng Anh không phải ngôn ngữ chính của mình.

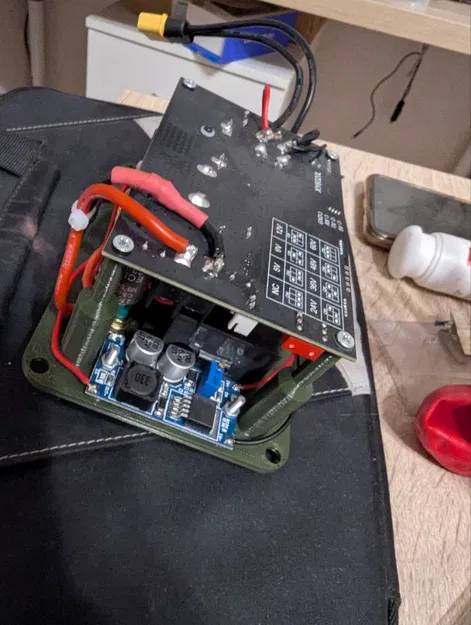

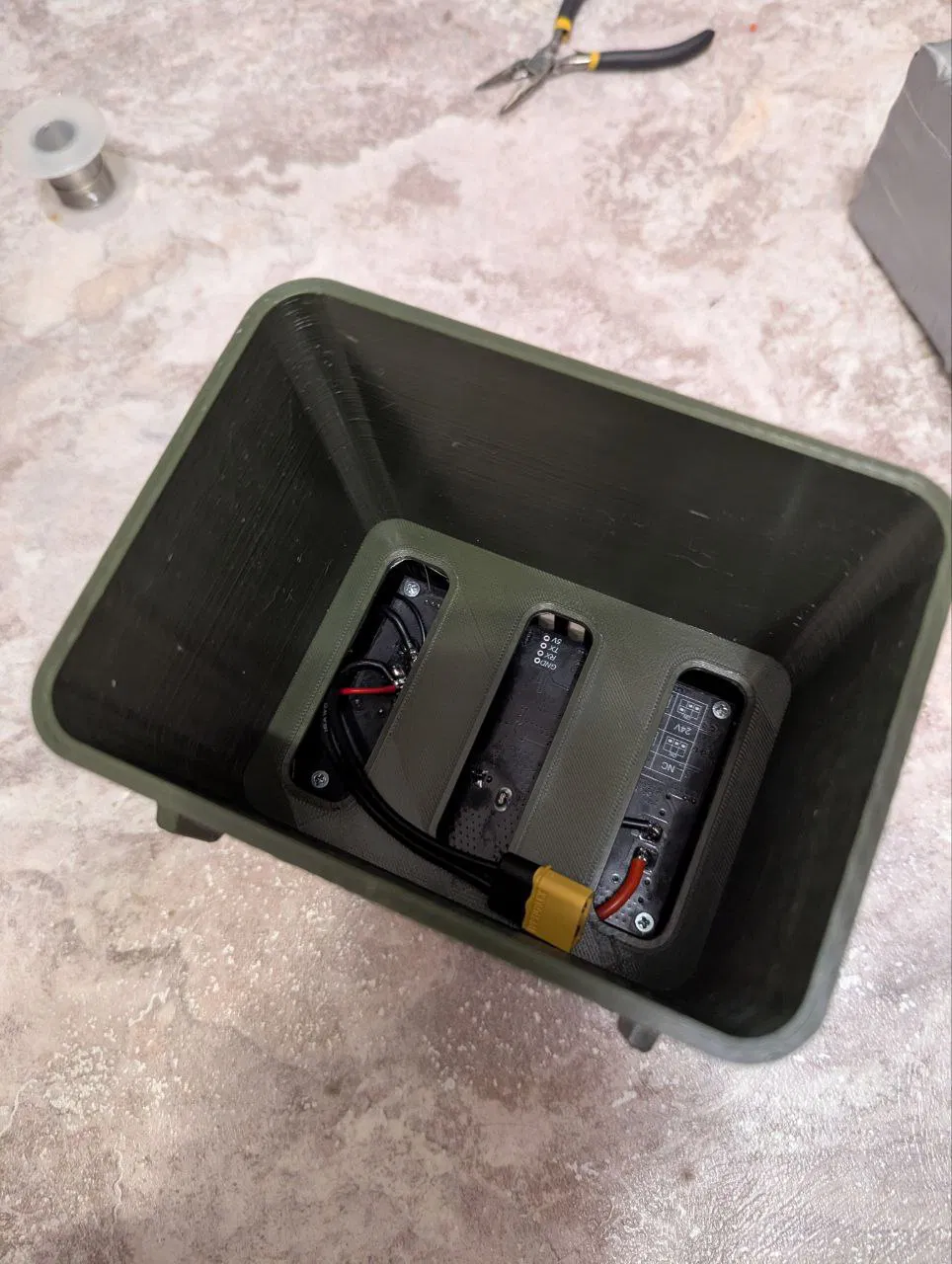

Ở bản của mình, việc sạc pin dùng bộ sạc của hoverboard (xe điện cân bằng) với điện áp 42V và dòng 2A. Mình dùng relay 12V 20A của bơm xăng (98.З747-111АТ), vừa khít ở khoảng giữa màn hình và bo mạch; được cố định ở mặt sau màn hình bằng hai dải băng keo 2 mặt 3M. Để cấp nguồn cho relay và đèn nền của nút nguồn, mình dùng DC-DC converter có ngõ vào tới 60V. Tiếc là mình không biết mã hàng của nó. Miếng đệm cho đầu nối XT-60 phía mặt trước dùng để gắn đầu nối ra ngoài vỏ, nhưng không bắt buộc. Ở bản của mình, nếu gắn XT-60 ở trong thì bị vướng do dây của nó cấn vào heatsink của bo công suất. Có thể tăng chiều cao chân, hoặc kê thêm vài long đền dưới bo, nhưng lúc đó mình lười làm.

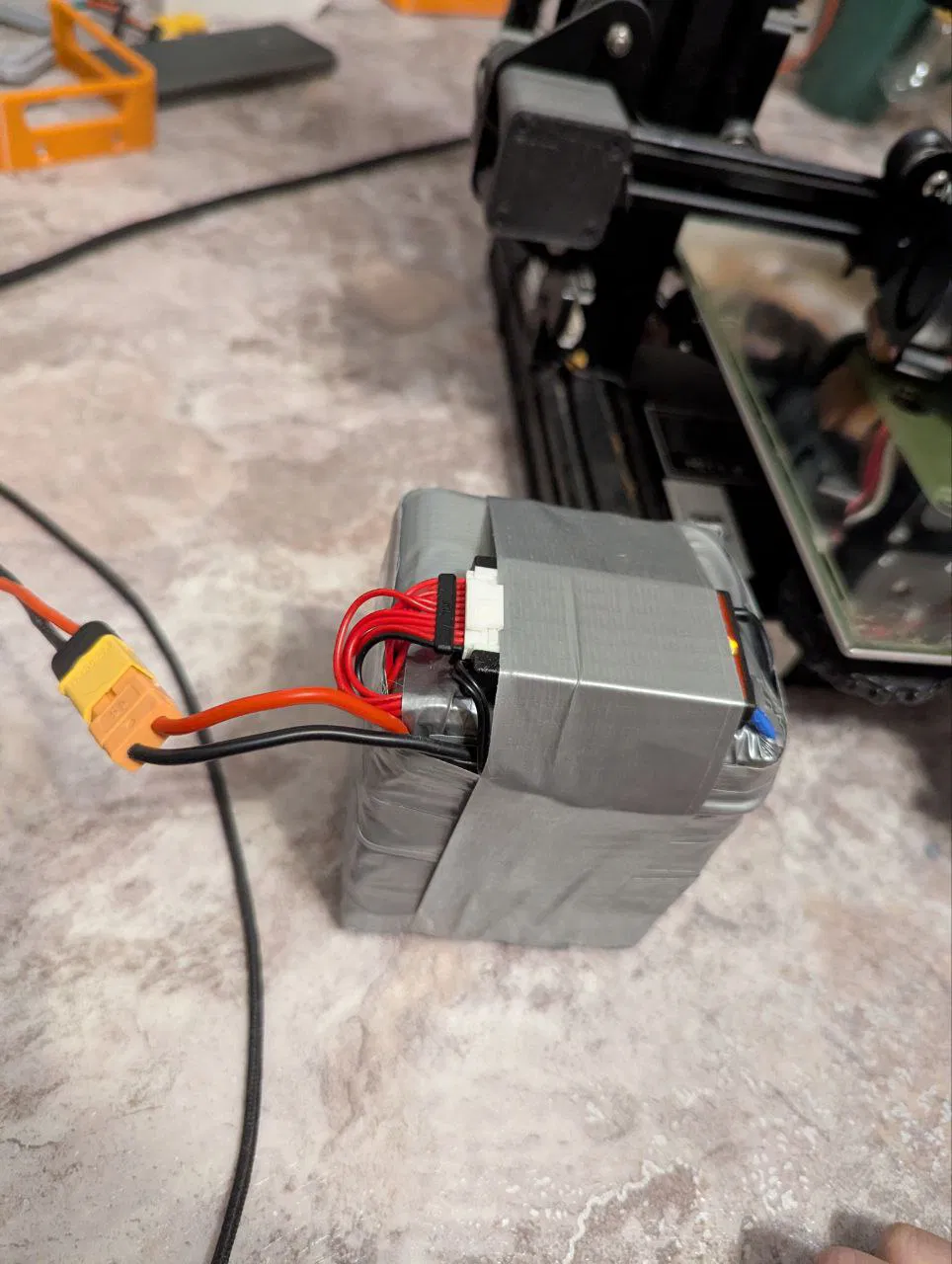

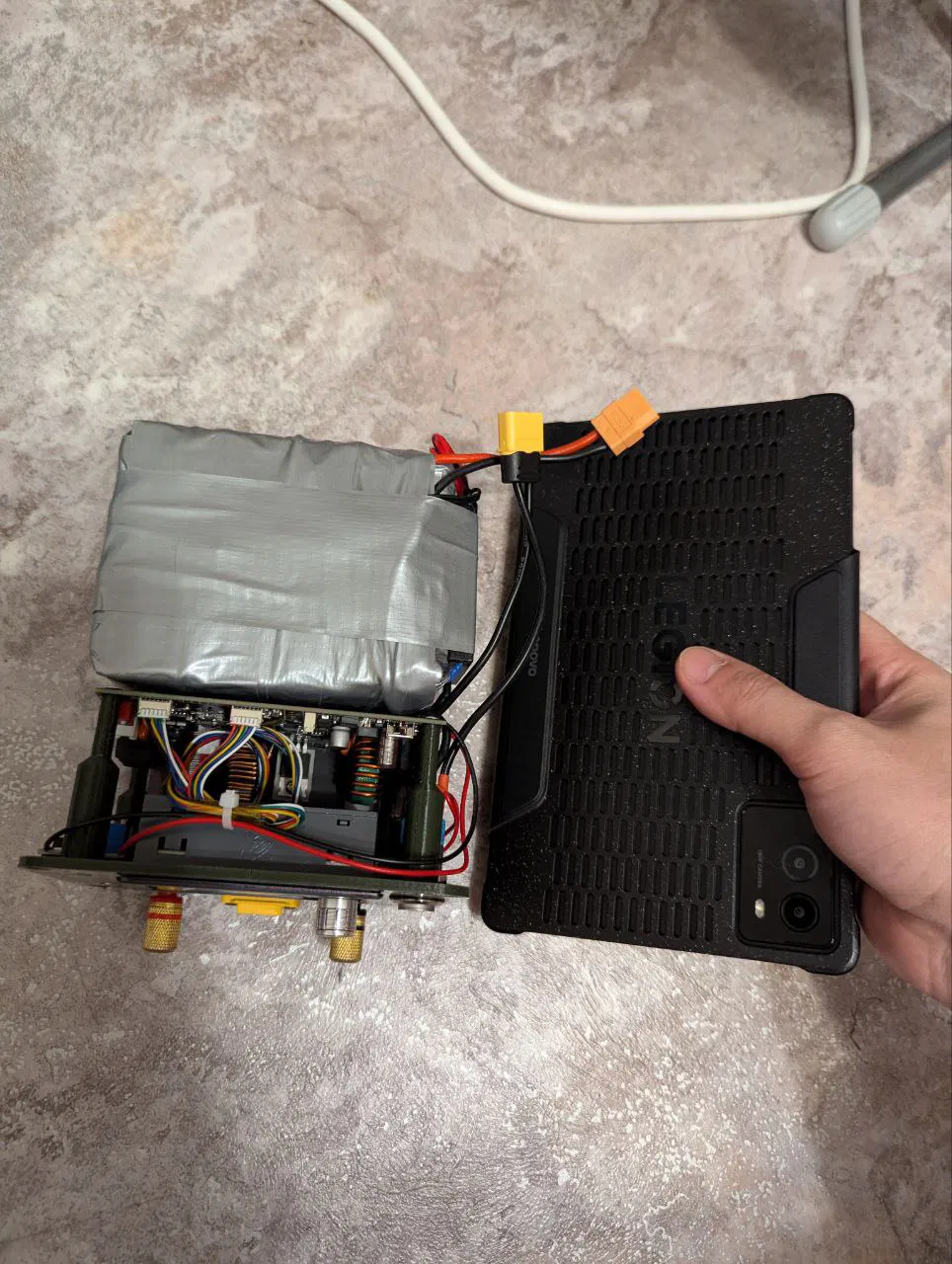

Bộ pin ráp ra được khoảng 330 Wh, dùng cell DMEGC 45E dung lượng 4500 mAh. Khả năng của bộ nguồn đủ để vừa cấp điện vừa sạc laptop khi dùng ngoài trời (thông qua adapter tự chế), thậm chí có thể đề nổ xe hơi khi bình bị xả cạn về 0. Mình đã thử rồi.

Mẫu này mình làm vội bằng KOMPAS-3D; tiếc là không thể đính kèm source .m3d ở đây, mà thật ra chắc bạn cũng không muốn nhìn đâu vì độ “tay ngang” của mình khá quá đà.

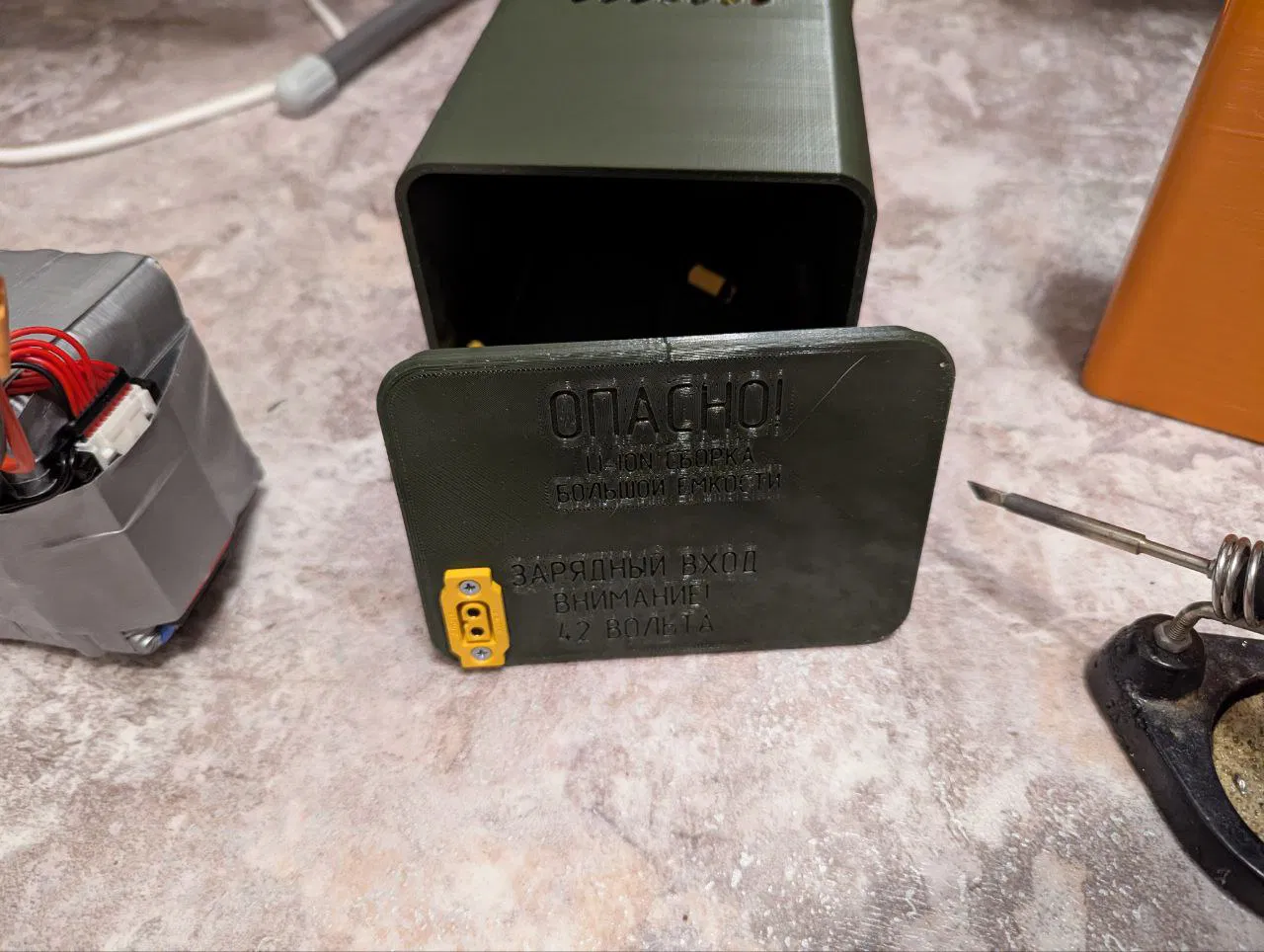

Khi ráp bộ pin, nhớ cẩn thận. Nên dùng hàn điểm (spot welding) thay vì hàn thiếc. Cách điện từng cell với giấy cách điện kỹ thuật hoặc băng keo Kapton. Nhất định dùng board BMS 10S không phải loại rẻ nhất, dòng tối thiểu 15A và có balancing. Và đừng quên: điện áp danh định của bộ pin là 37V. Khi sạc đầy thì đã lên tới 42V. Tuân thủ an toàn điện; chập mạch sẽ tạo “pháo hoa” đúng nghĩa, còn lắp ráp cẩu thả có thể thành một màn “fire show” và rất dễ làm bạn mất chỗ ở :3

!!!TUYÊN BỐ MIỄN TRỪ TRÁCH NHIỆM!!!

Tác giả không chịu trách nhiệm cho mọi hành động và thao tác của bạn với pin lithium. Mọi thứ bạn làm là tự chịu rủi ro. Hãy tuân thủ an toàn và lắng nghe lý trí. Cố gắng đừng để bị thương hay làm cháy căn hộ của bạn. Chúc bạn lắp ráp thuận lợi.
