Hộp Đèn Lithophane Stand Light Box LED 1

8 hình

Mỹ Thuật

Hộp Đèn Lithophane Stand Light Box LED

Tác giả HoytDesign

Lượt tải
1.058
Lượt thích
235
Lượt coi
6.488
Bản remix
2

File 3 935,2 KB

  • lightbox_frame_1767380022.stlSTL · 542,1 KB
  • lightbox_cordrelief_1767380023.stlSTL · 254,2 KB
  • lightbox_frame_1767380024.stepSTEP · 139 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 2

Coi hết 2 bản remix

Mô tả

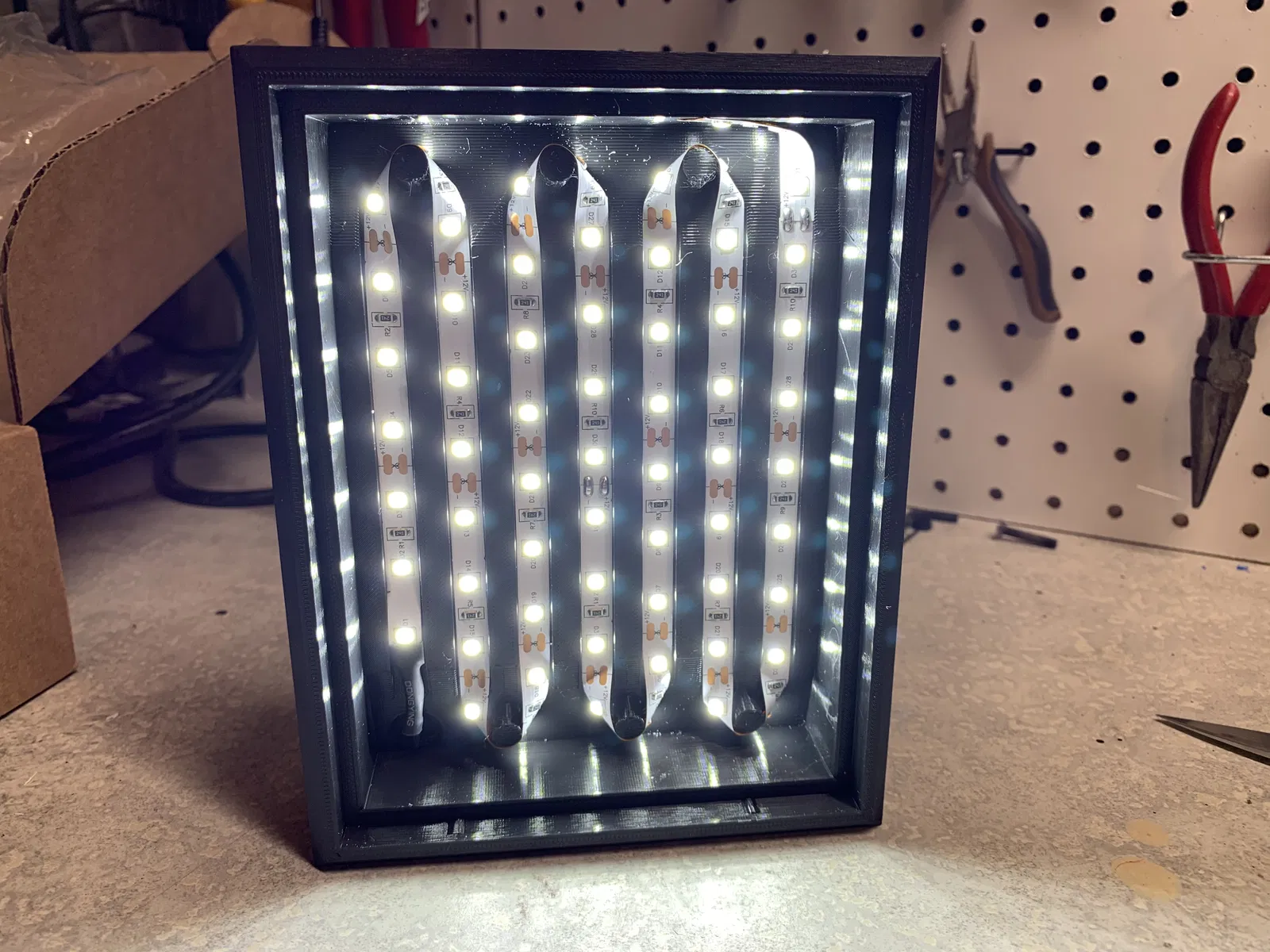

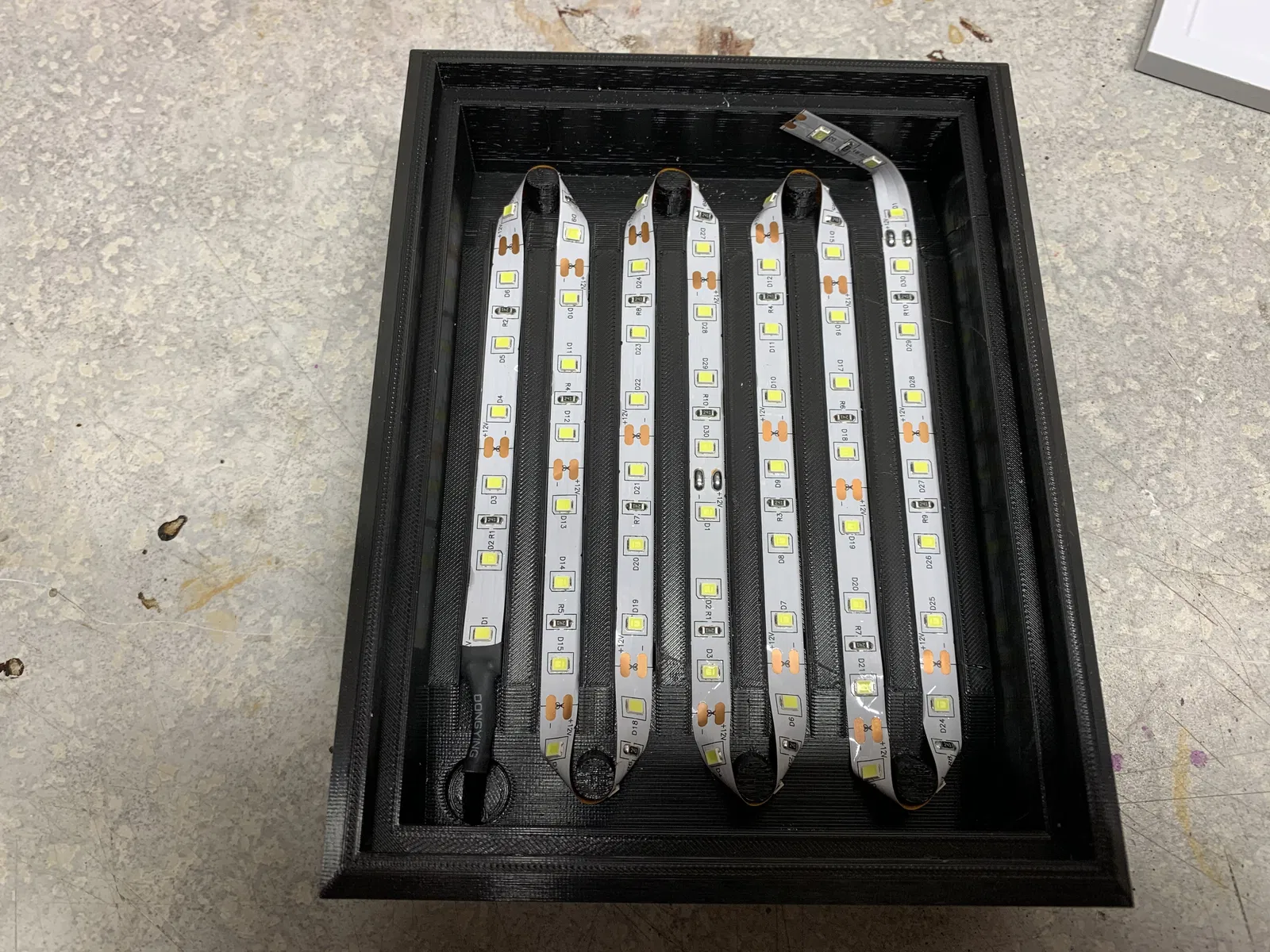

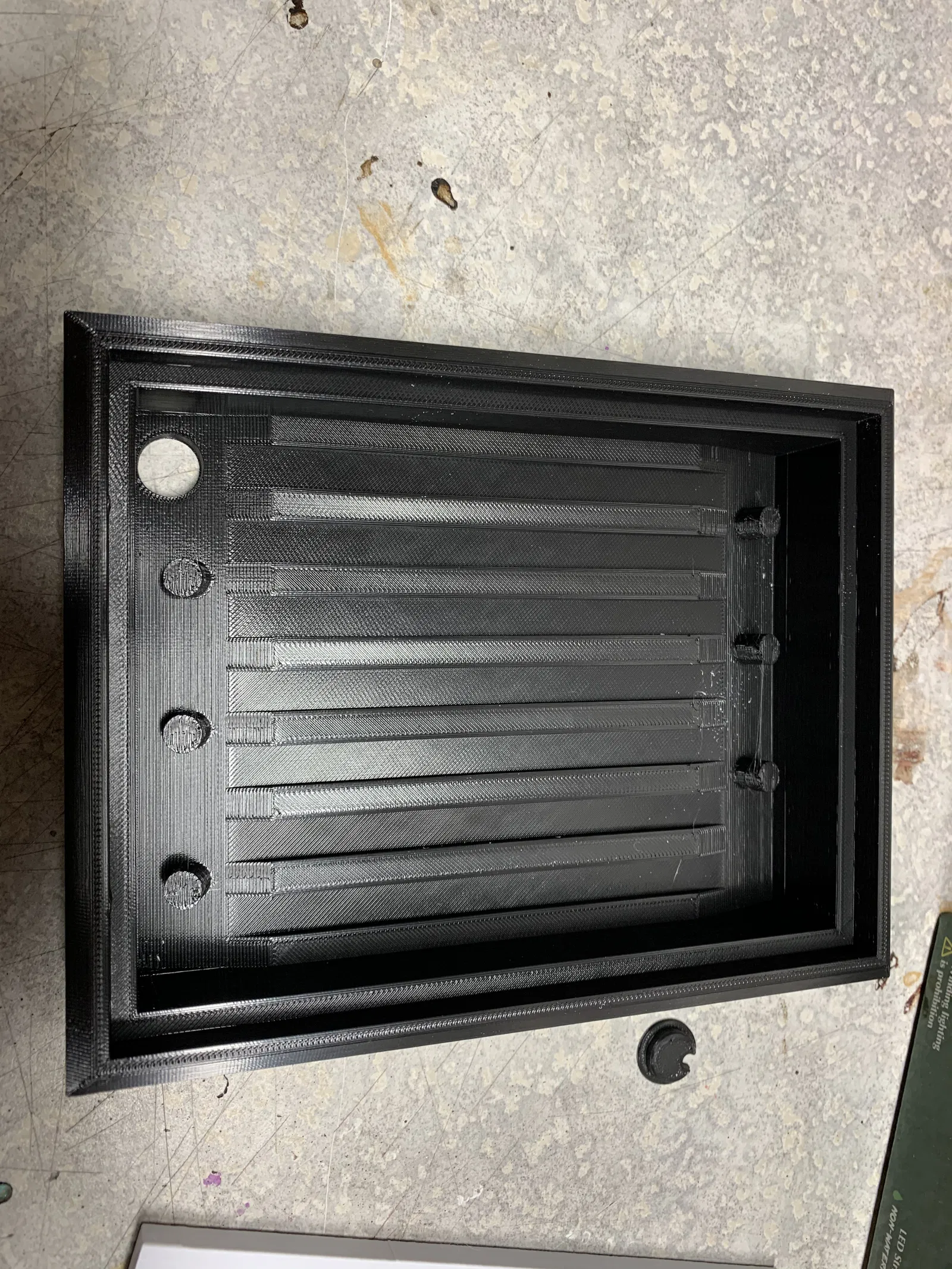

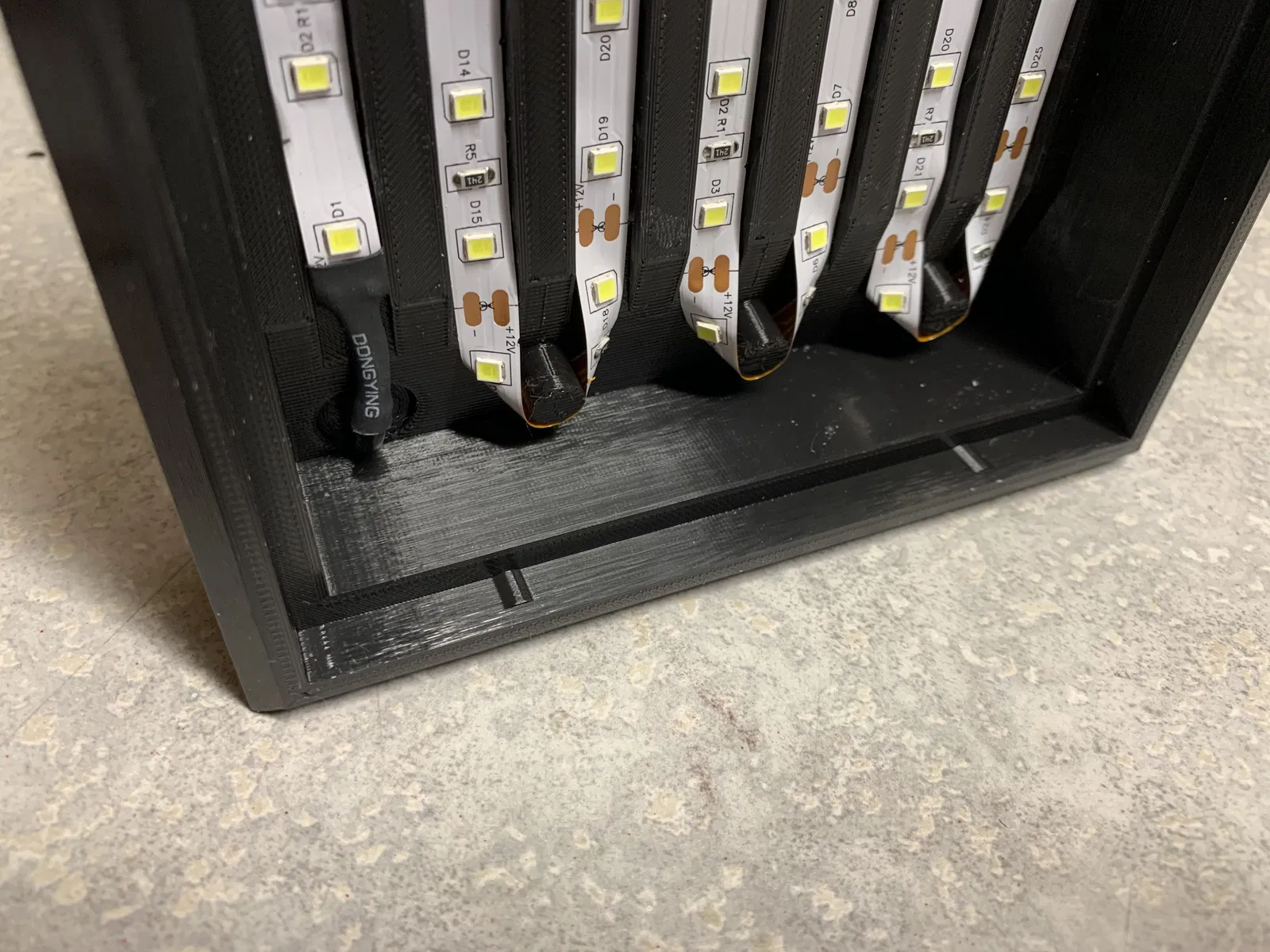

Đây là một hộp đèn lithophane mà mình thiết kế để dùng dây đèn LED strip loại mềm (flexible) làm nguồn sáng. Bên trong hộp có các rãnh để đi dây đèn, giúp ánh sáng hắt sau đều trên tấm lithophane. Mình nhỏ thêm vài giọt keo siêu dính (super glue) ngoài lớp băng keo sẵn trên đèn để đảm bảo về lâu dài đèn vẫn dính chắc.

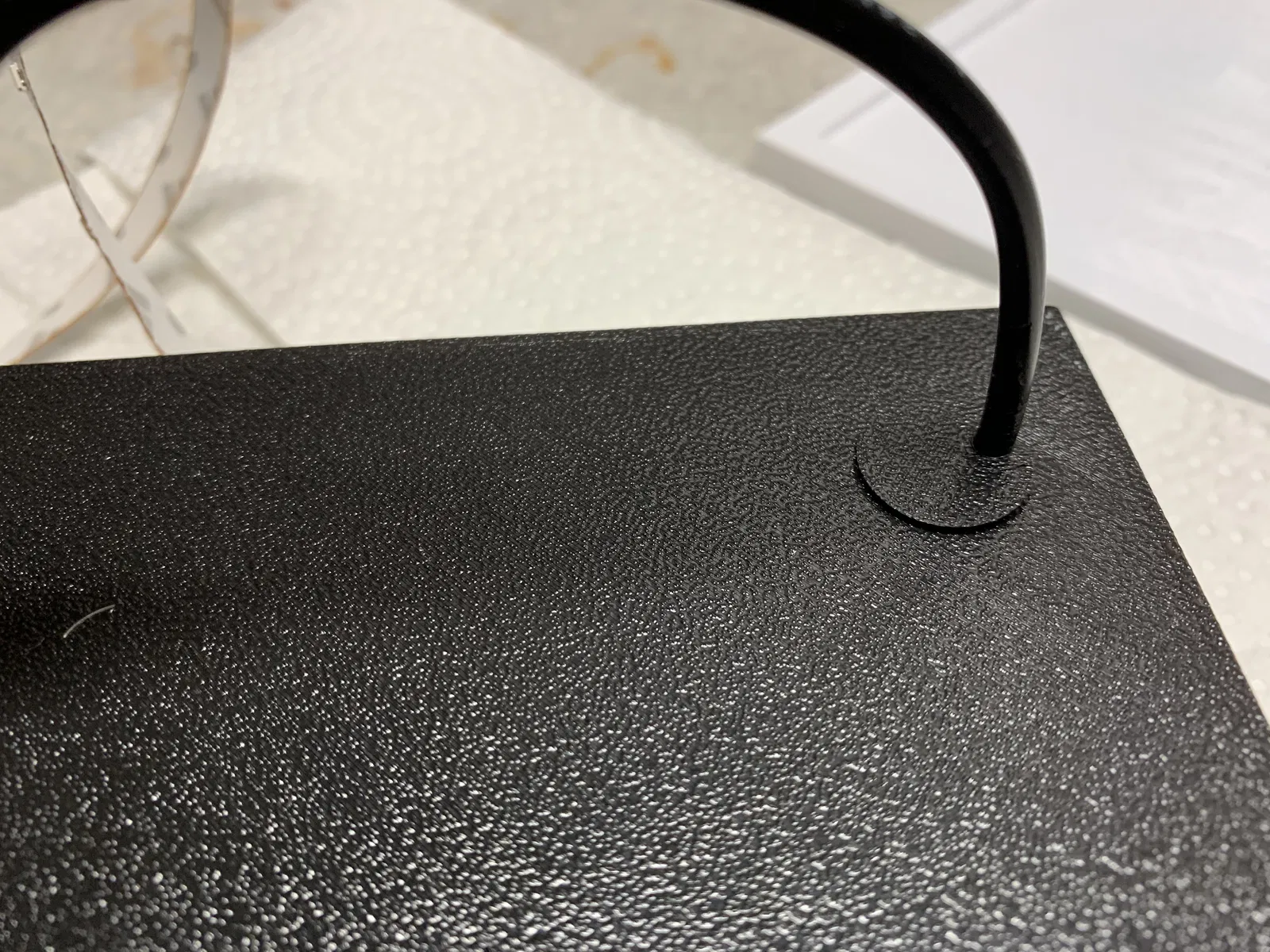

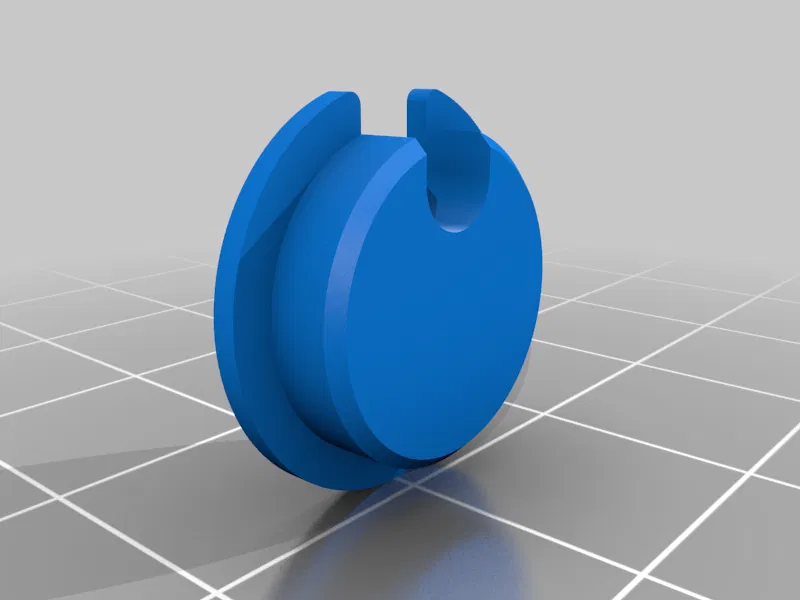

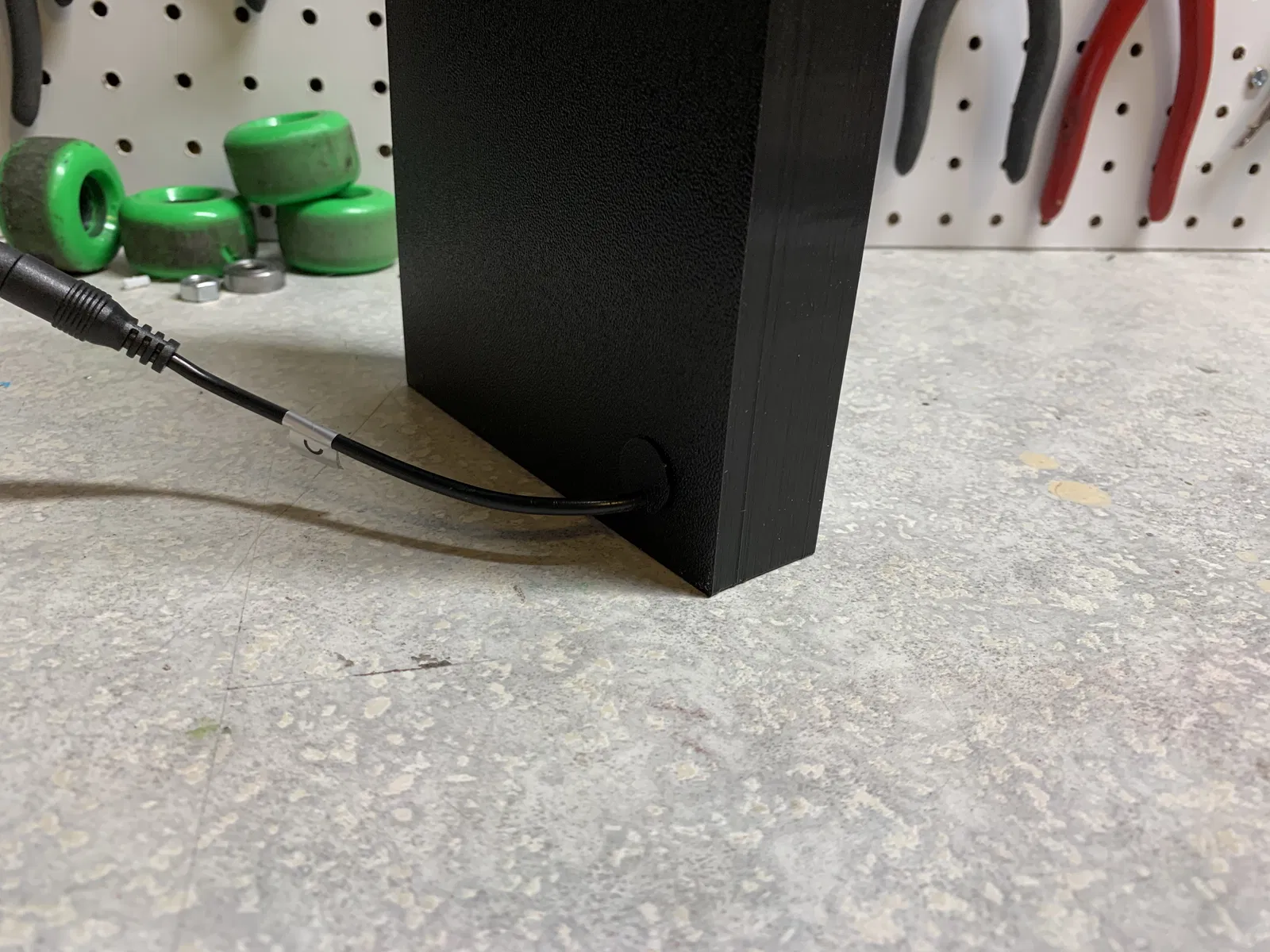

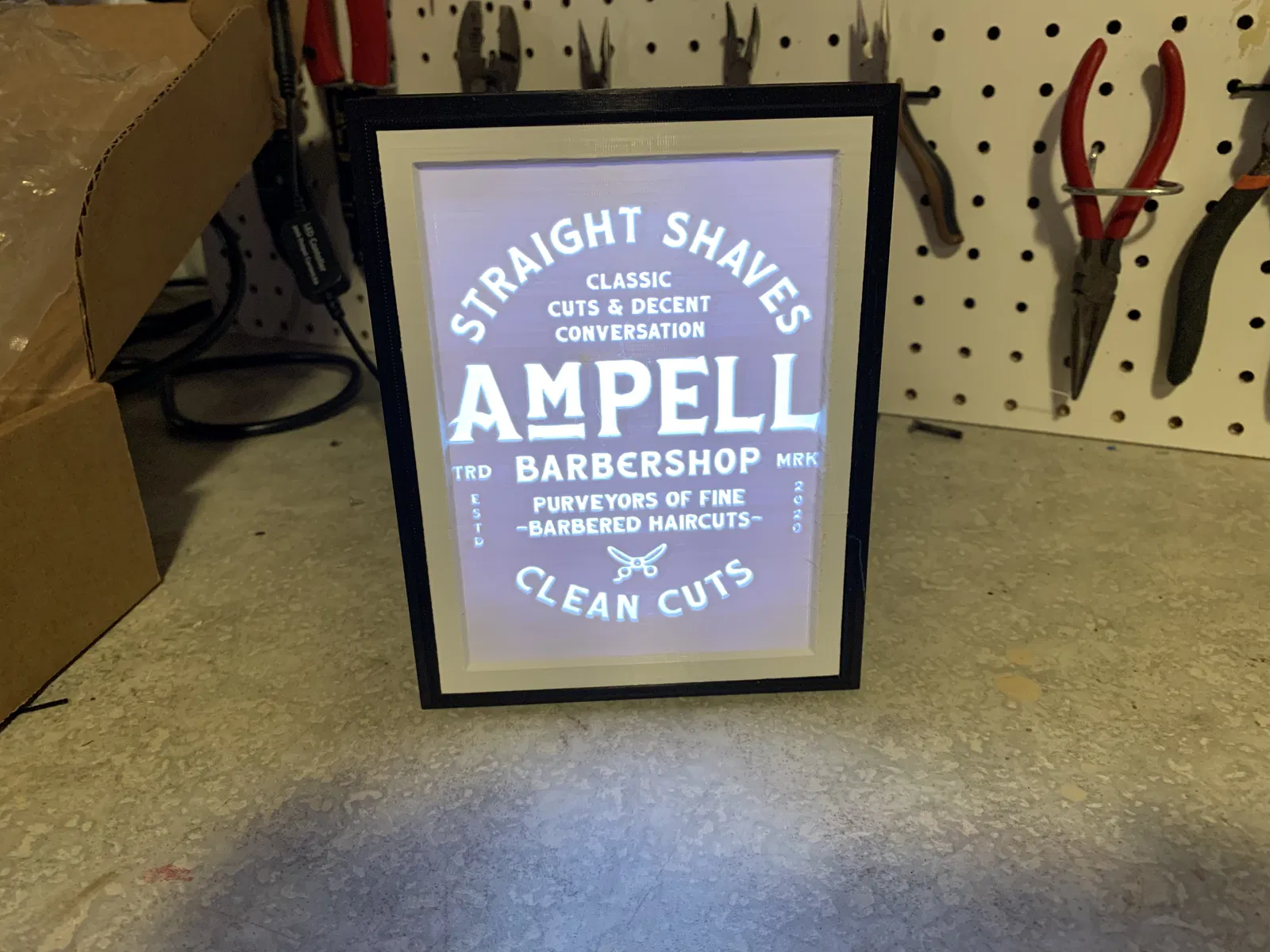

Phần chống tuột/cố định dây (cord relief) là dạng press-fit vào mặt sau và giúp tránh làm đèn bị căng nếu lỡ bị giật dây. Tấm lithophane lắp khít vào khung vì phía dưới có 2 gờ nhỏ để giữ cố định.

Lithophane được tạo bằng Flat Lithophane Maker
https://lithophanemaker.com/Framed%20Lithophane.html
Width=120
Height=160
Depth=7.5

Một vài loại đèn mình đã dùng:

https://www.amazon.com/gp/product/B07T489JHF/ref=ppx_yo_dt_b_asin_title_o03_s00?ie=UTF8&psc=1

https://www.amazon.com/gp/product/B015JV9QJK/ref=ppx_yo_dt_b_asin_title_o03_s01?ie=UTF8&psc=1

Hướng dẫn in

Unassociated tags: light box, lithophane box

Danh mục: Art Print Settings

Thương hiệu máy in: Prusa

Máy in: I3 MK3S

Rafts: No

Supports: No

Độ phân giải: 0.2

Infill: 15$

Filament: E-Sun PLA+ Black
Ghi chú:

Mình dùng 3 perimeters để hạn chế ánh sáng bị xuyên qua, tùy theo màu filament.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
3
Tổng dung lượng
935,2 KB
File lớn nhất
542,1 KB
