Giá đỡ (Cradle) Centauri Carbon cho Chitu Mini Heater H2
Giá đỡ/mount cơ bản để lắp Chitu Systems Mini Heater H2 داخل Centauri Carbon. Bắt vào lỗ ren M3 ở đế máy, có gợi ý dùng panel spacer 7.5mm để đi dây ra ngoài và kèm file STEP để chỉnh độ dày ngàm.
Mô tả
Mô tả

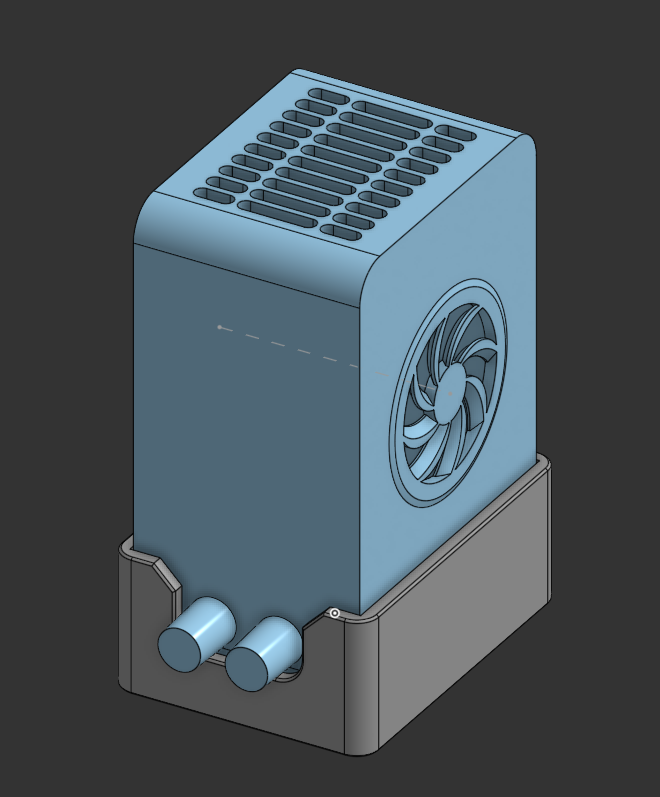

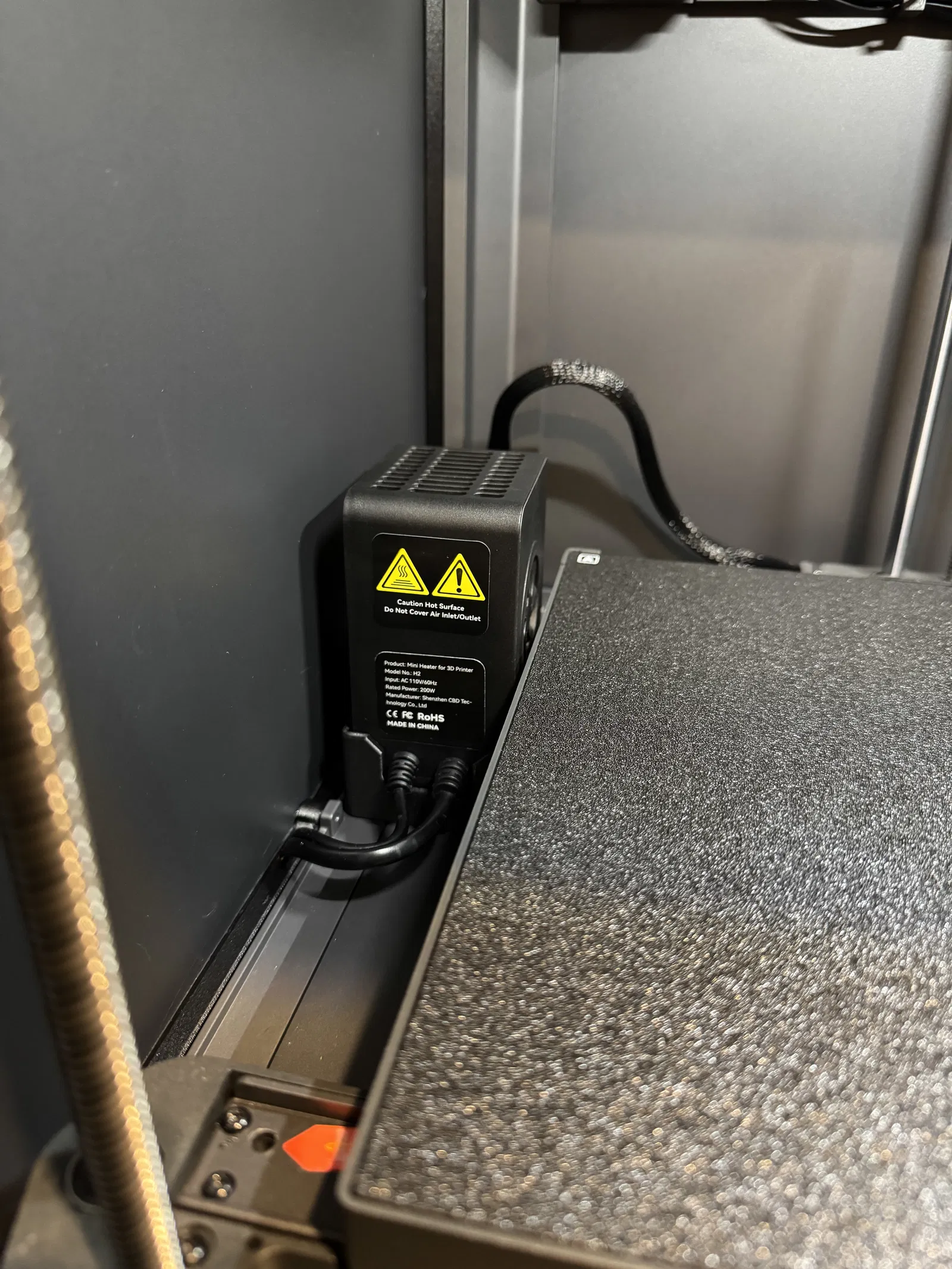

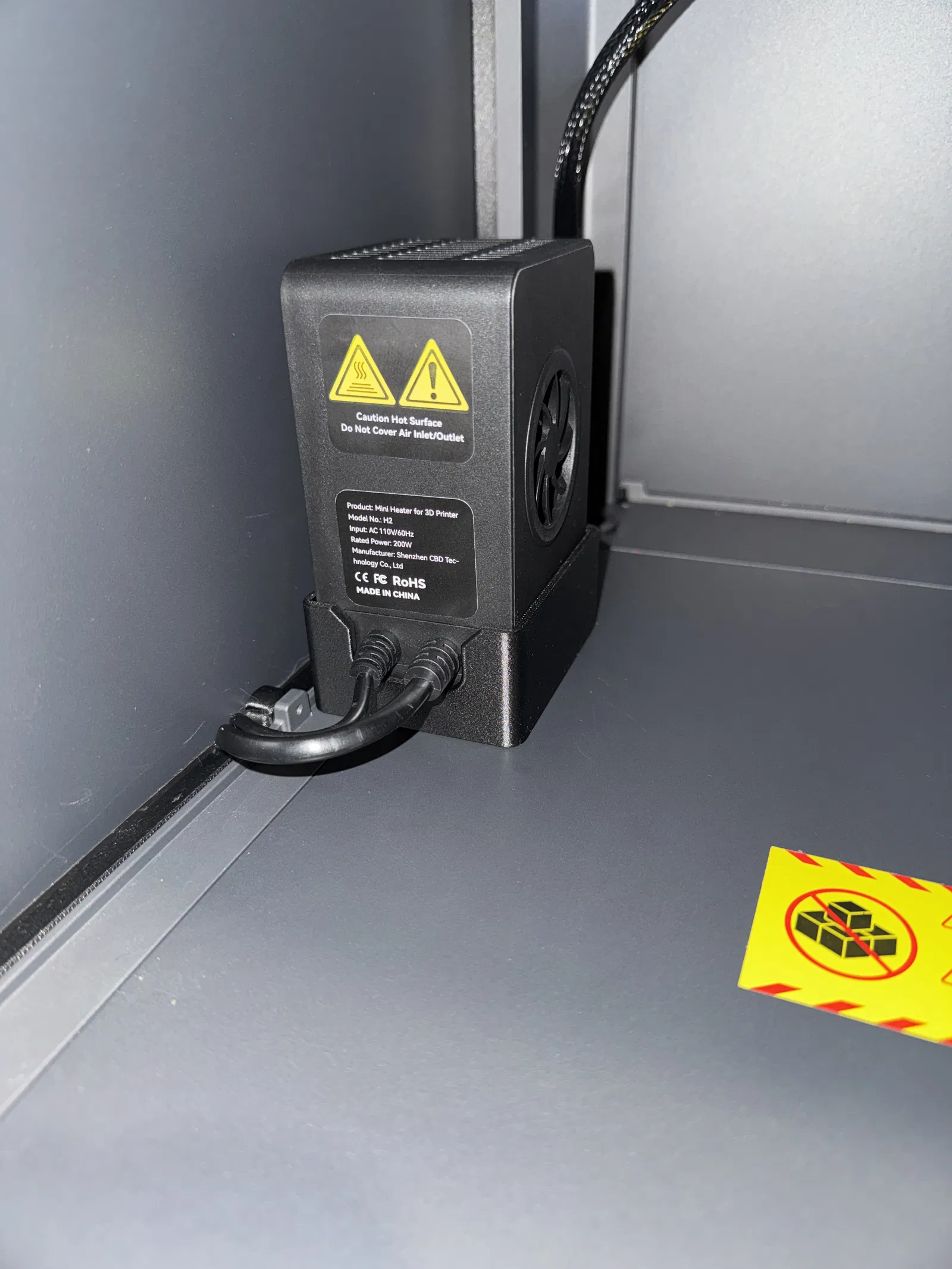

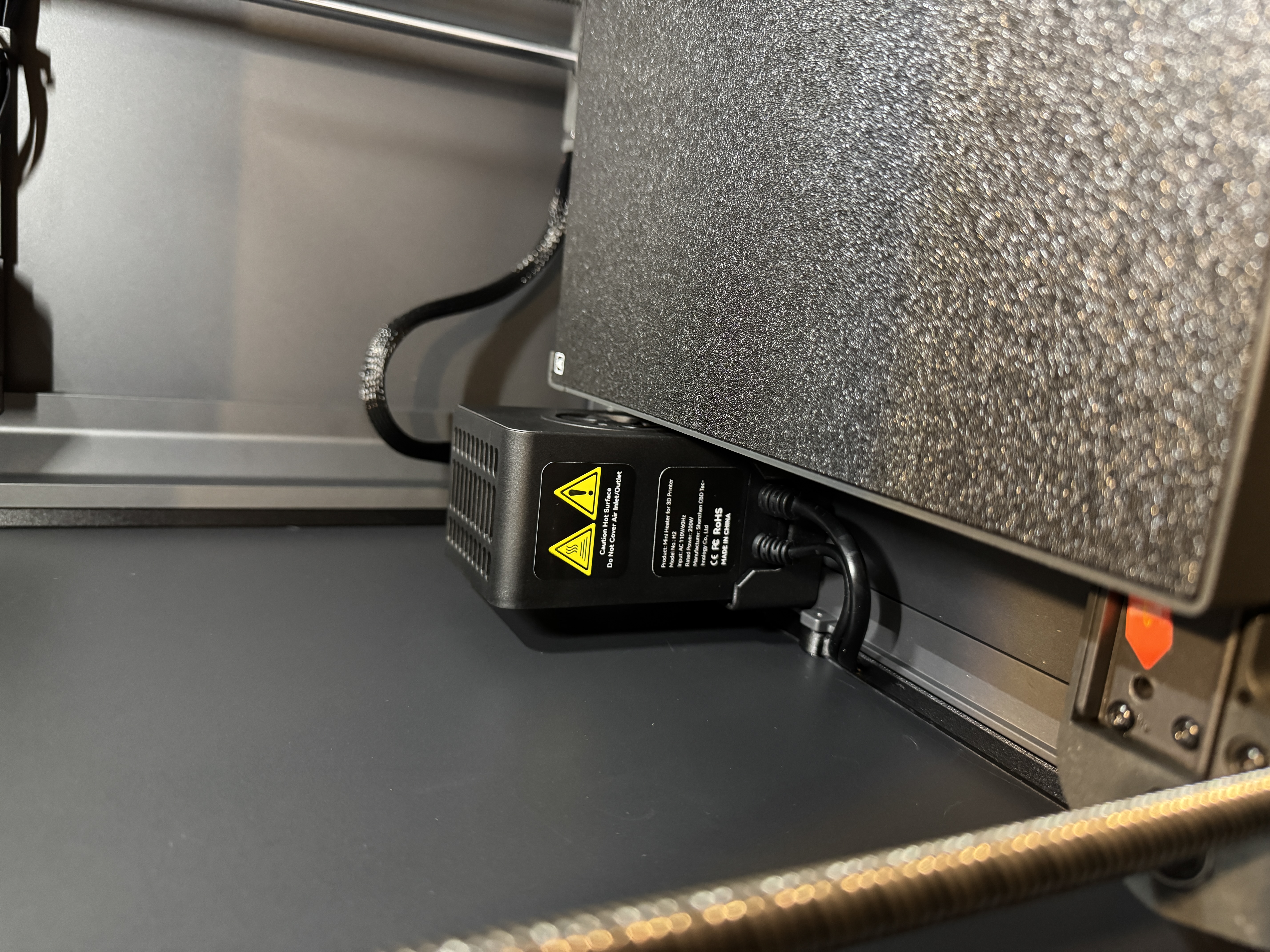

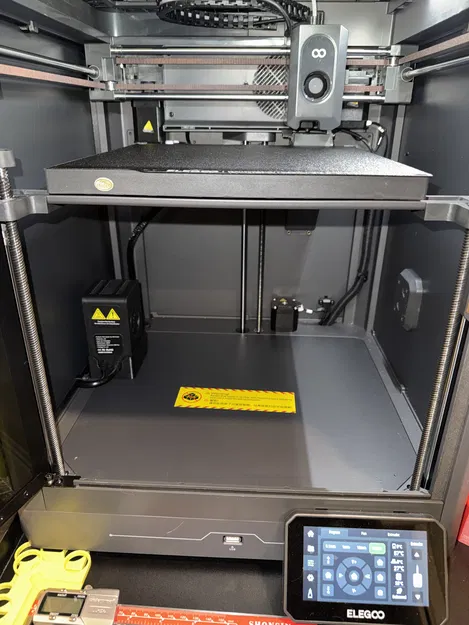

Đây là một giải pháp gá/mount cho Chitu Systems Mini Heater H2 bên trong Centauri Carbon.
Lắp đặt

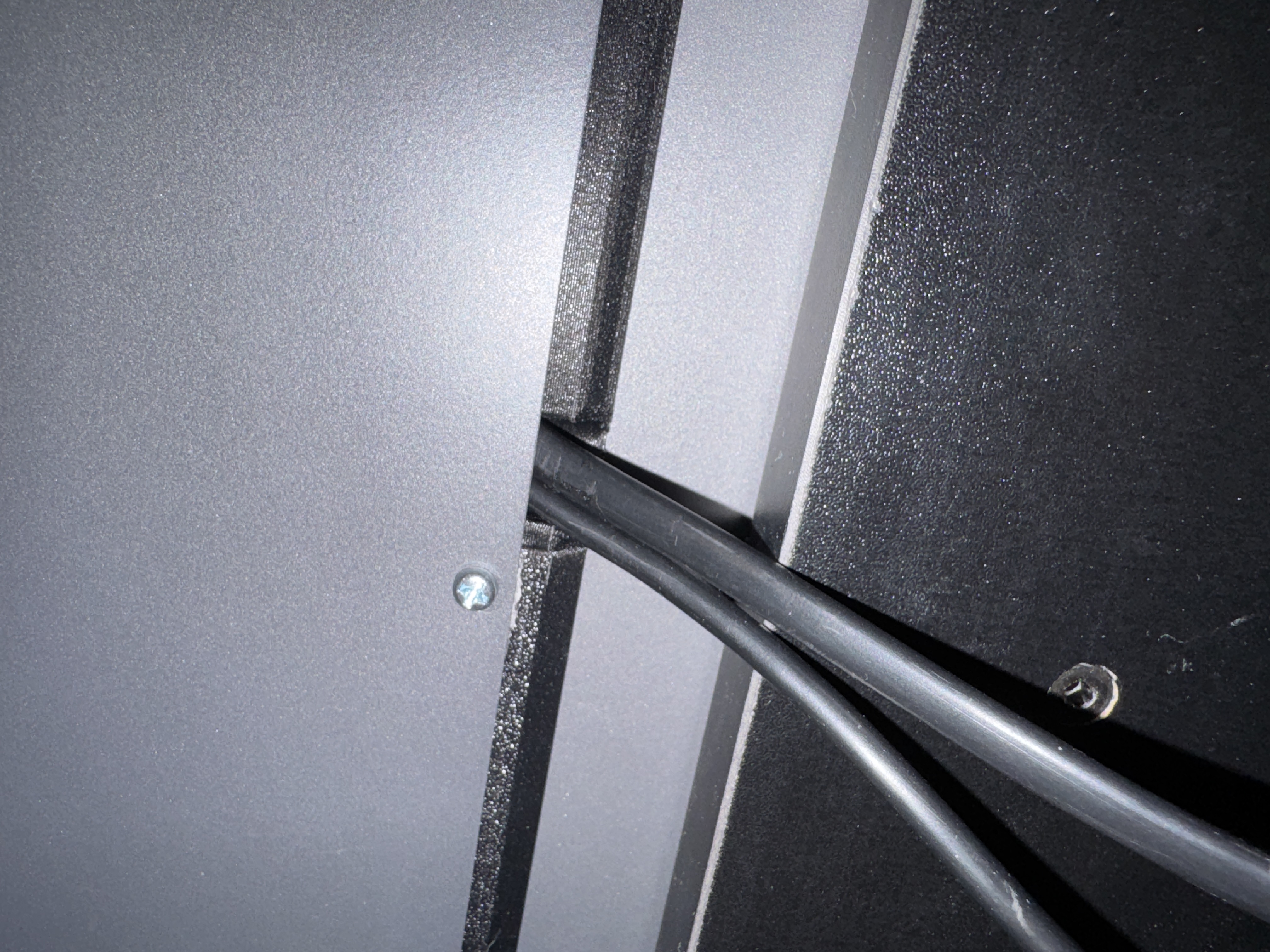

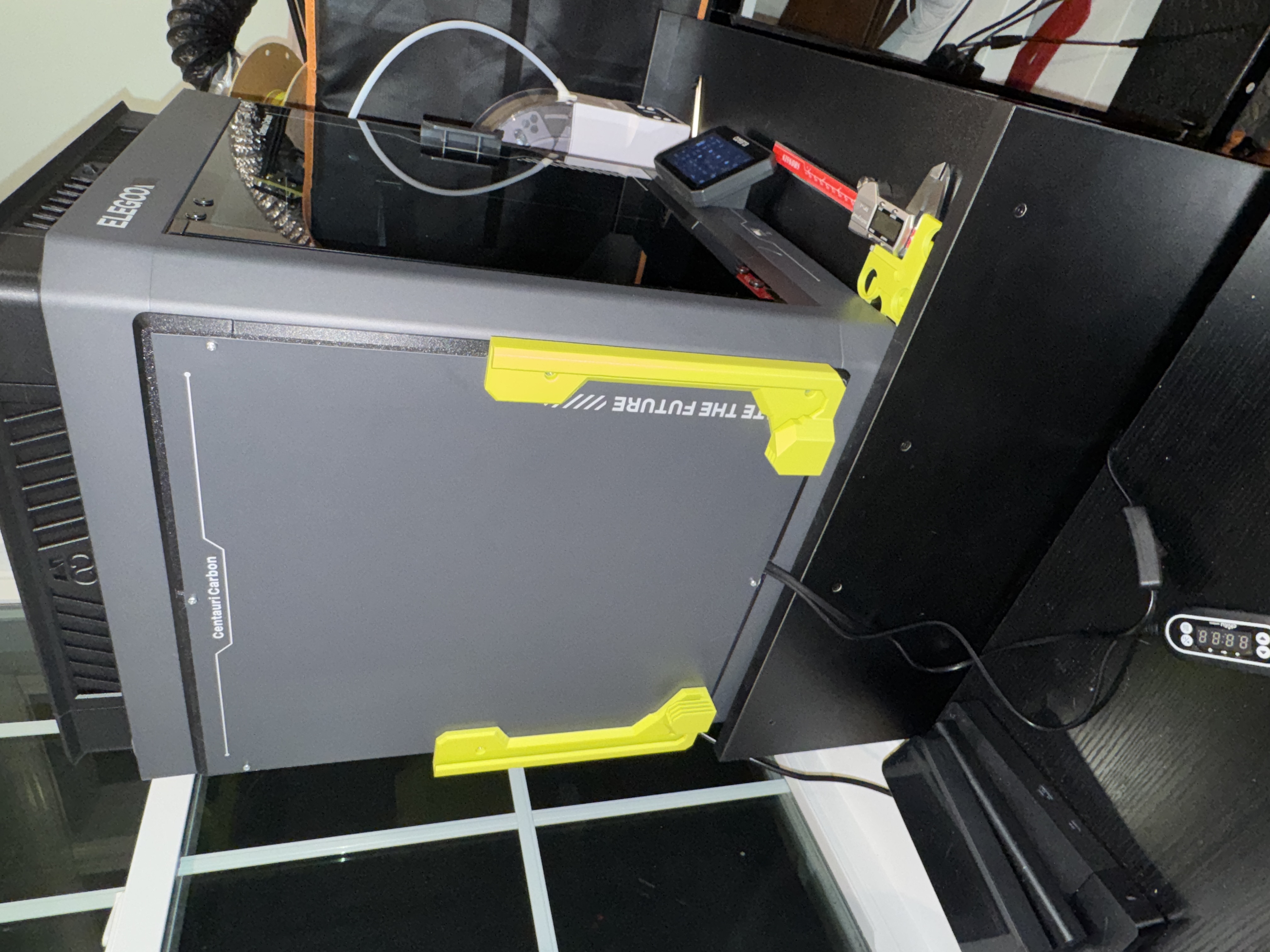

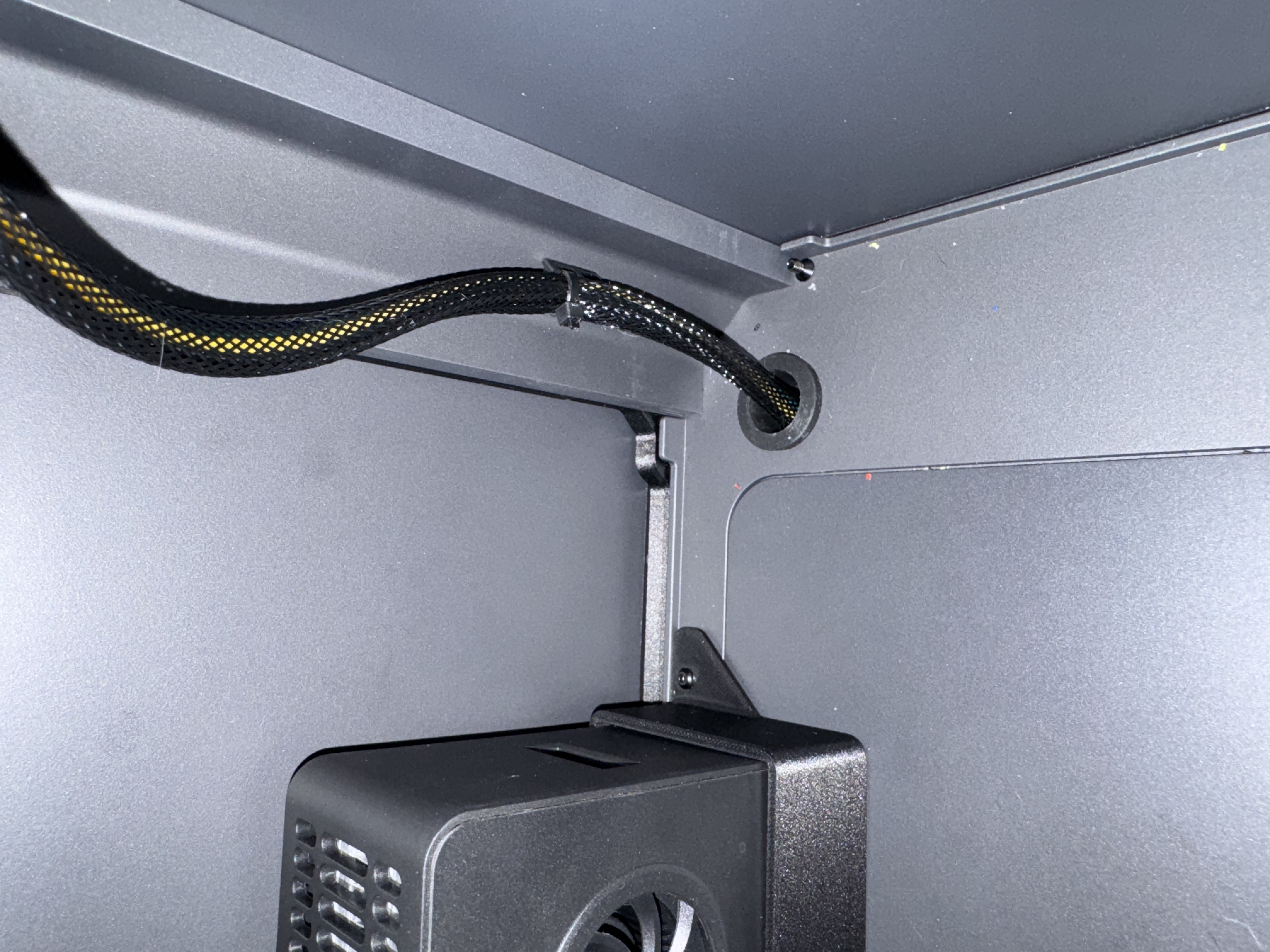

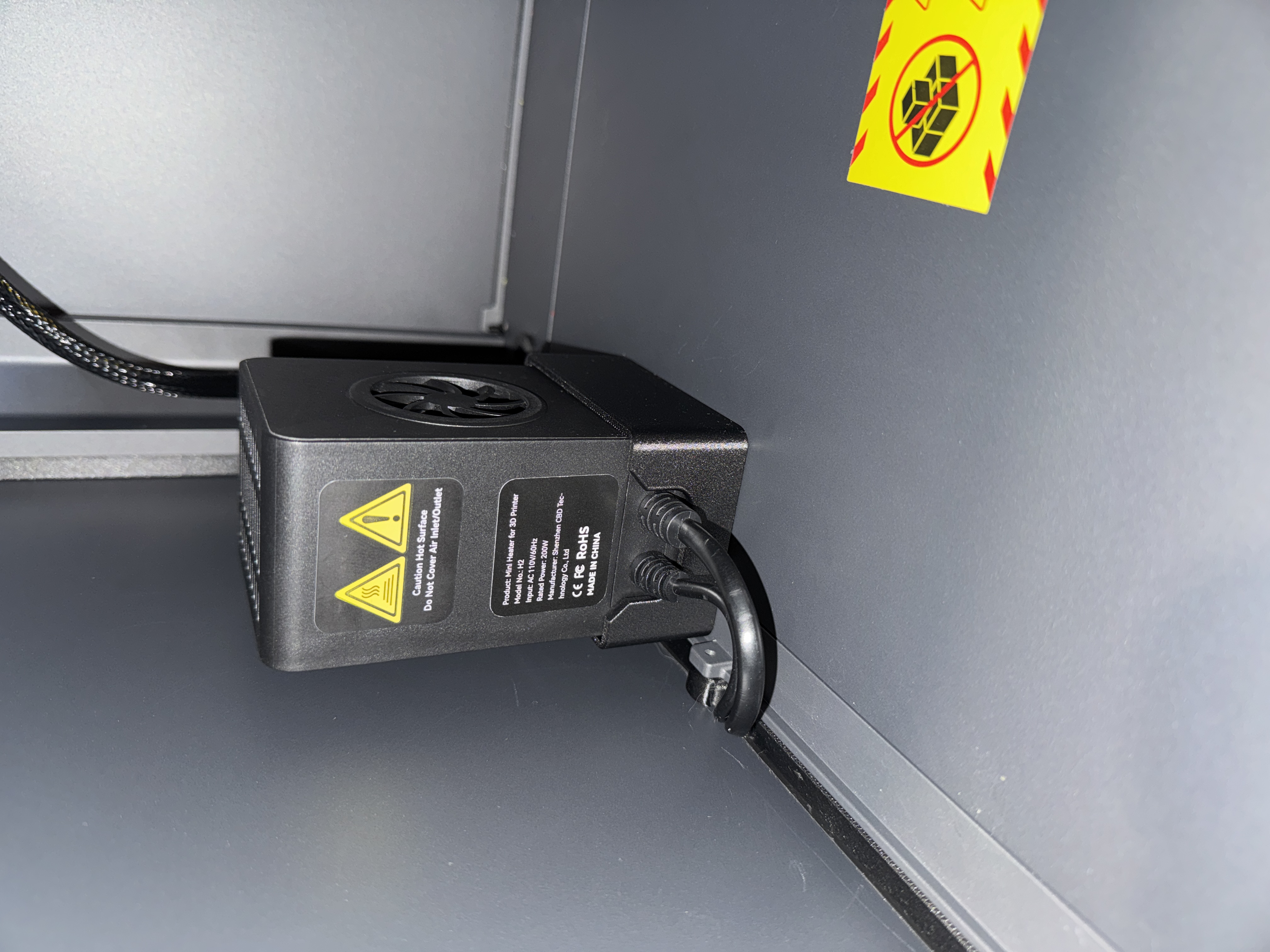

Phần này bắt vào lỗ ren M3 nằm ở bên trái phần đế máy in. Mình dùng bản của Fleeeinlan3D (dựa trên SE3D) là panel spacer 7.5mm để kê/đẩy panel bên trái ra một chút, nhờ vậy có thể đi dây nguồn và dây điều khiển ra ngoài máy in. Phần wire relief họ thêm vào dùng rất ổn.
Vì phải dùng vít M3x12 để bắt spacer, mình dùng lại một con vít zin M3x4 (bị thay ra) để siết cái cradle. Lỗ ren ở phần đế máy in có chi tiết nằm phía dưới nên cần vít ngắn.

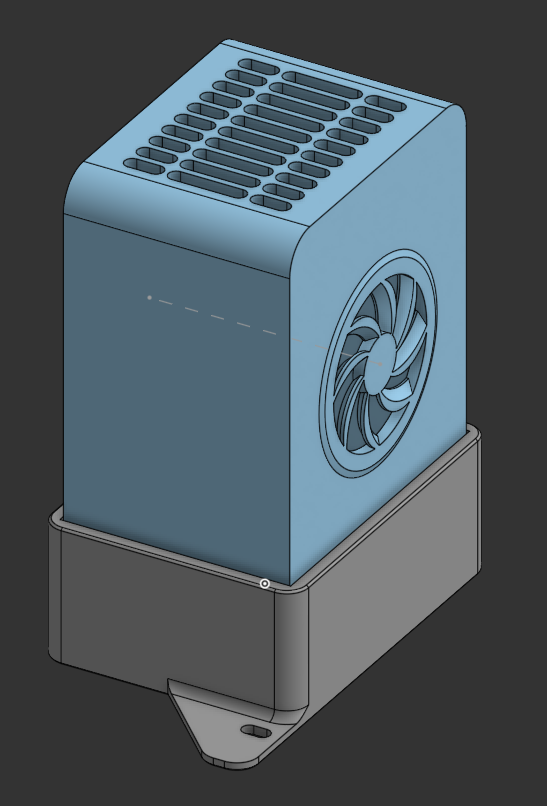

Nếu bạn có cách khác để đi dây, hoặc không kiếm được vít M3x4, mình đã upload file STEP để bạn chỉnh độ dày của ngàm bắt (mounting tab) cho phù hợp với chiều dài vít bạn đang có.
Link tới Panel Spacer.
