Giá đỡ EBB36 cho Orbiter 2.0 trên V0 với tối ưu cáp

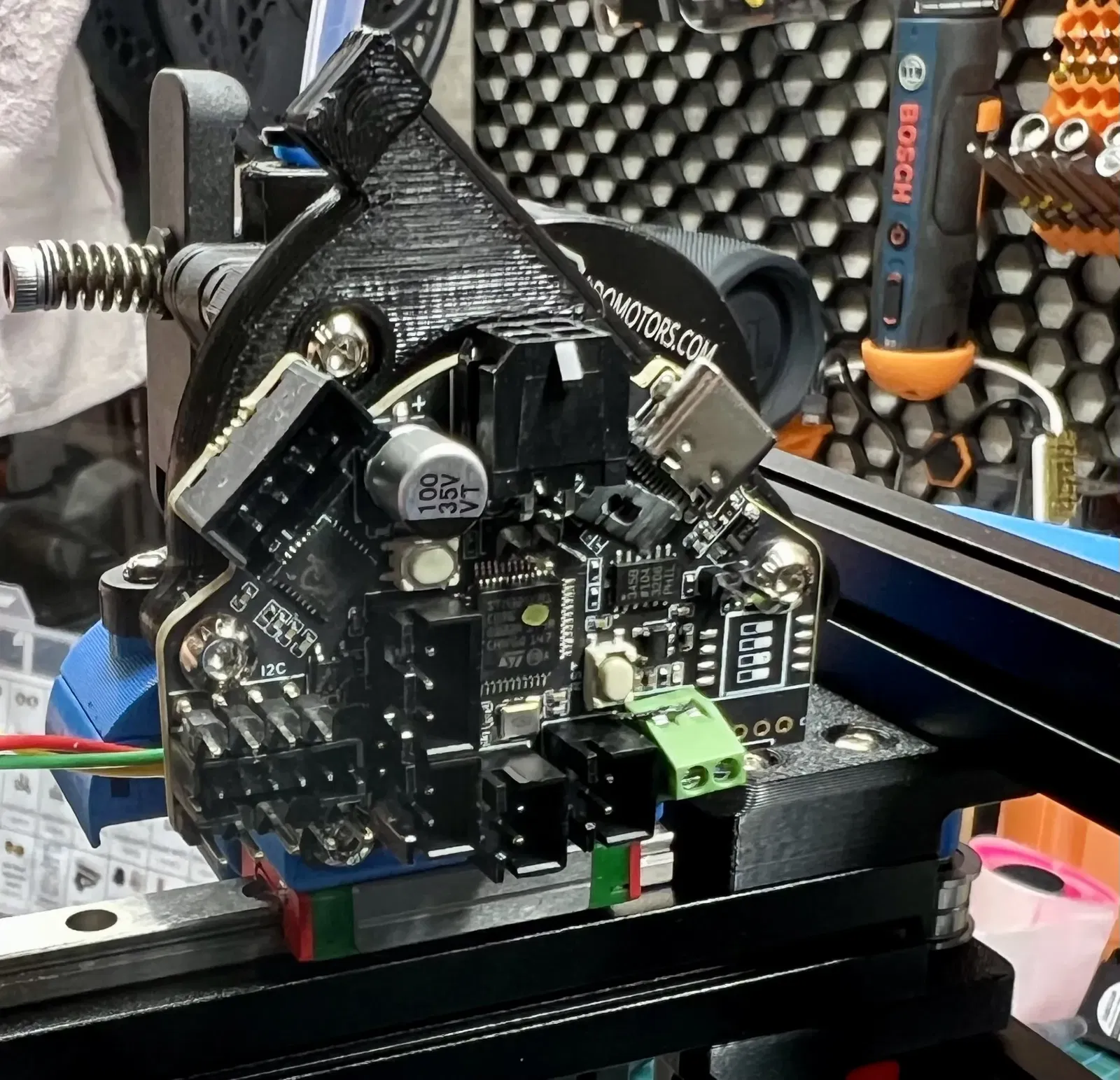

Một giá đỡ EBB36 CAN cho Orbiter 2.0 trong một V0, với khe cáp được tối ưu hóa cho các tophat 80mm. Tôi đã remix điều này từ các giá đỡ PCB thử nghiệm của Chirpy - vì vậy hãy kiểm tra xem anh ấy đã cập nhật gì kể từ khi mô hình này được xuất bản.

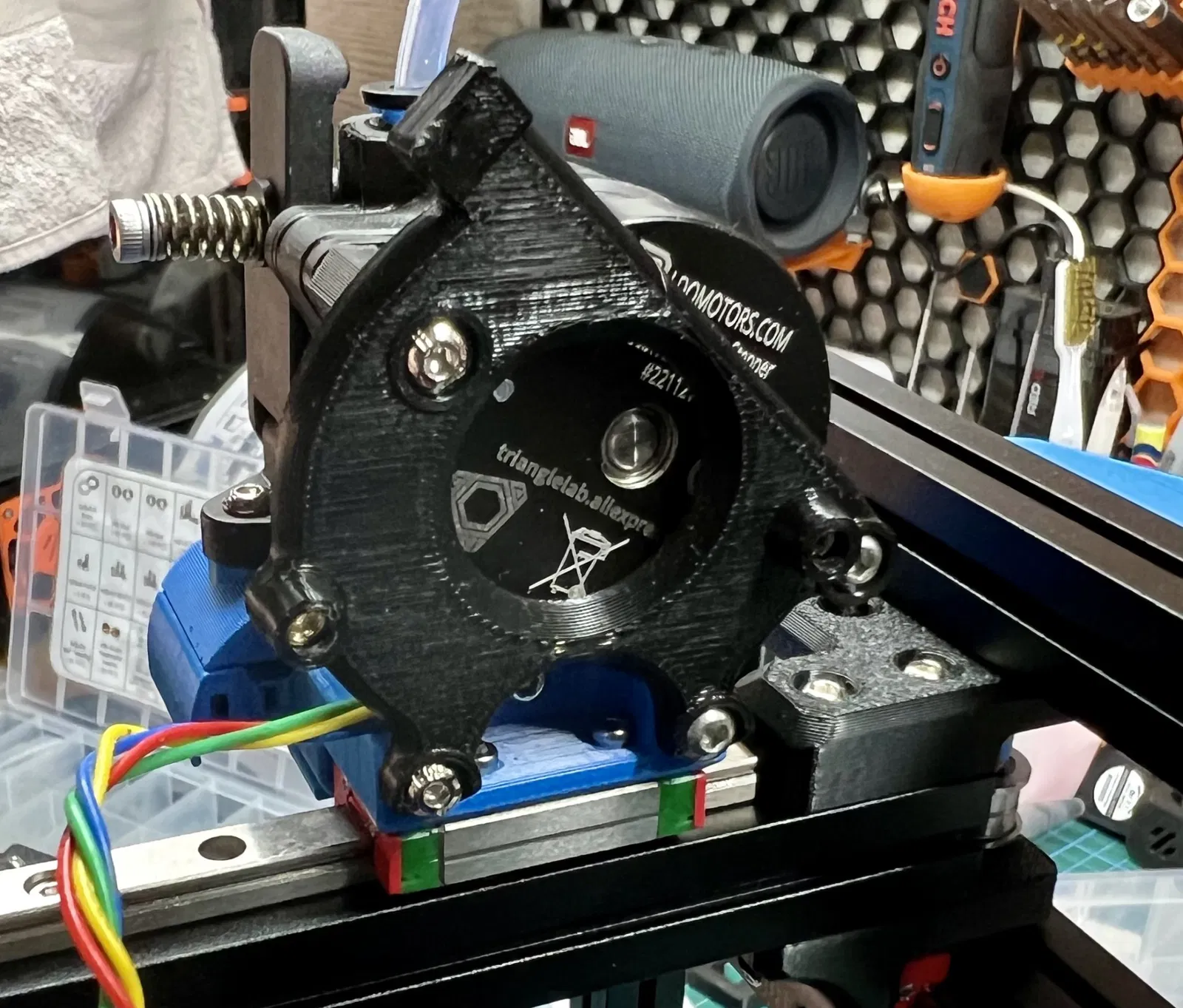

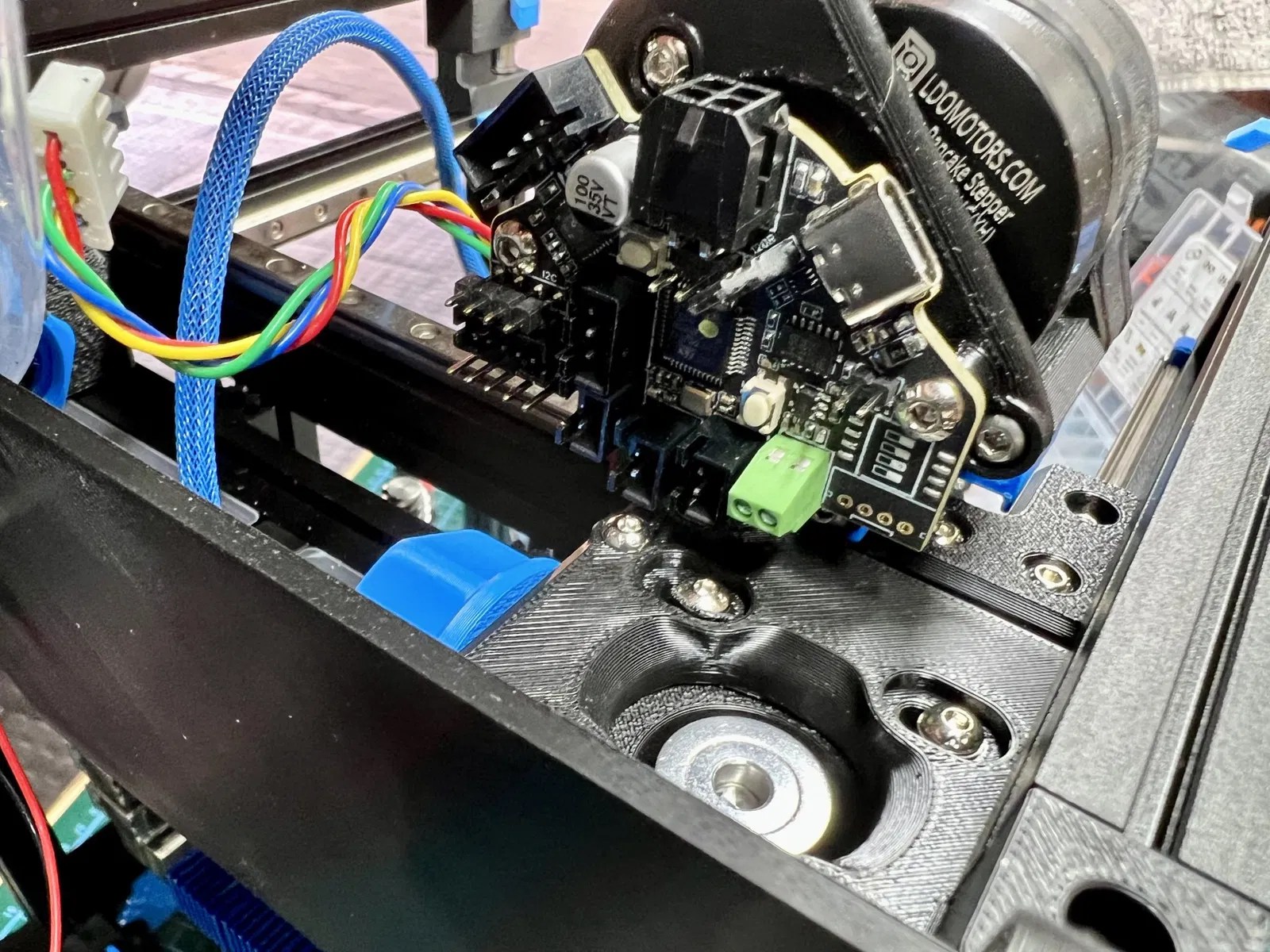

Tôi đã làm cho phần giảm căng nhỏ hơn nhiều và nghiêng nó 45 độ. Tôi cũng đã hạ EBB36 xuống 6mm để có nhiều không gian hơn cho cáp CAN và giới hạn lượng ma sát mà nó sẽ tạo ra với kính trên cùng của tophat. Nó không loại bỏ hoàn toàn, nhưng ít hơn nhiều so với trước đây. Tôi không thể hạ EBB36 thêm nữa vì nó sẽ gây cản trở với các khối động cơ A và B.

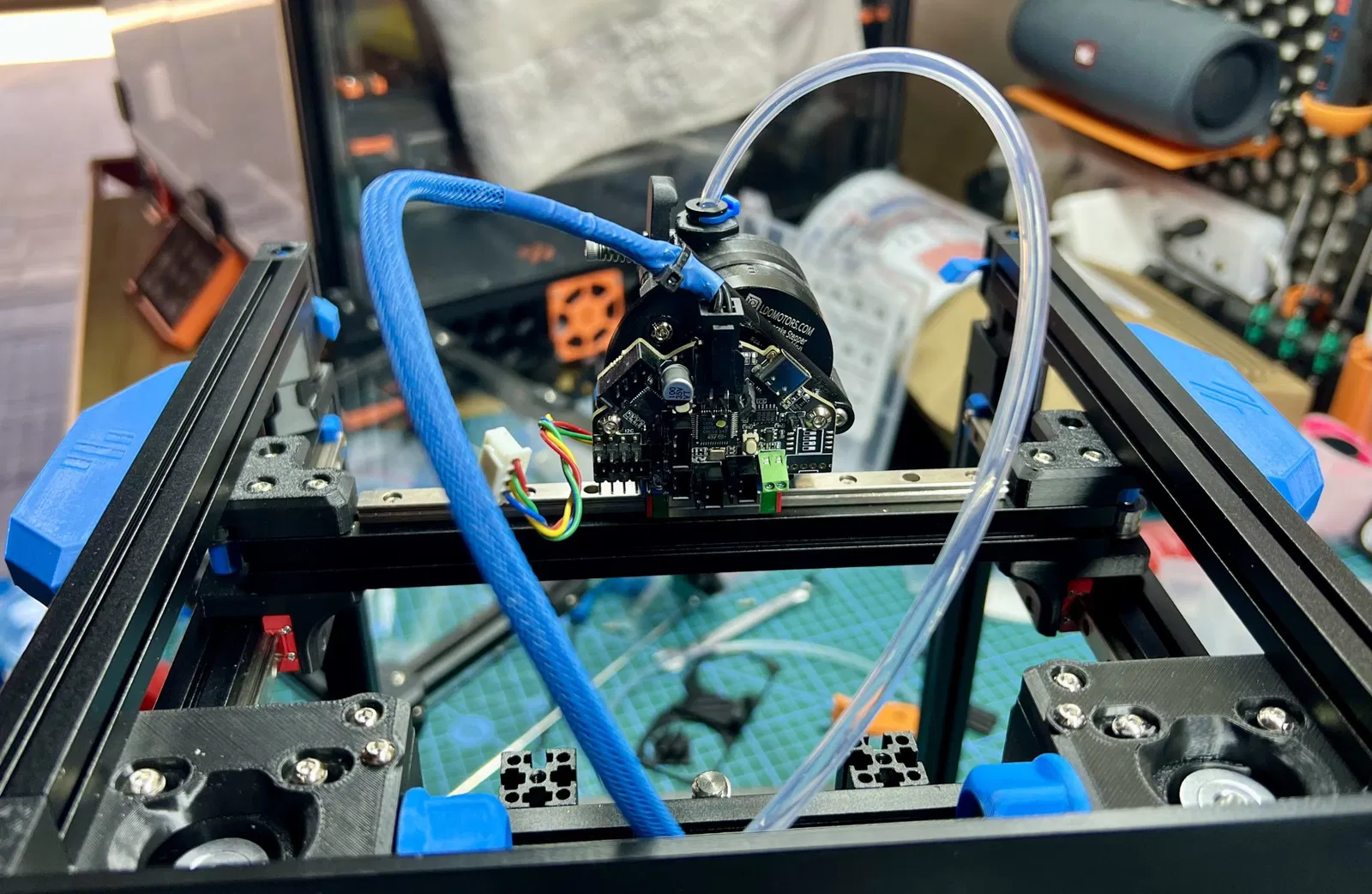

Khi được sử dụng với giá đỡ URBI từ Maple Leaf cho ống Bowden ngược, nó tạo ra một cái nhìn đẹp với hai cáp đi vào từ các góc đối diện.

Bạn sẽ cần hai chèn M3 theo thông số Voron và các vít nắp M3x8 để gắn PCB vào giá đỡ.
