Spool quấn dây điện - Spider Web cho Pegboard hoặc để rời

Tác giả DisasterofPu_3823924

Lượt tải
1
Lượt coi
64

File 5 914,7 KB

  • Spider_Spool_Side_1767378986.stlSTL · 589,8 KB
  • Spider_Spool_Middle_1767378987.stlSTL · 62,2 KB
  • Pegboard_Spool_Holder_12mm_No_Pins_1767378988.stlSTL · 36,2 KB
  • Pegboard_Spool_peg_1_1767378989.stlSTL · 28,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#187972
Danh mục
DIY
Ngày đăng

Mô tả

Spool quấn dây điện dễ in và có ngàm gắn pegboard.

Mình thiết kế để in được không cần supports; các chốt pegboard được in rời rồi gắn vào phần ngàm.

Bạn sẽ cần

Cho phần Spool

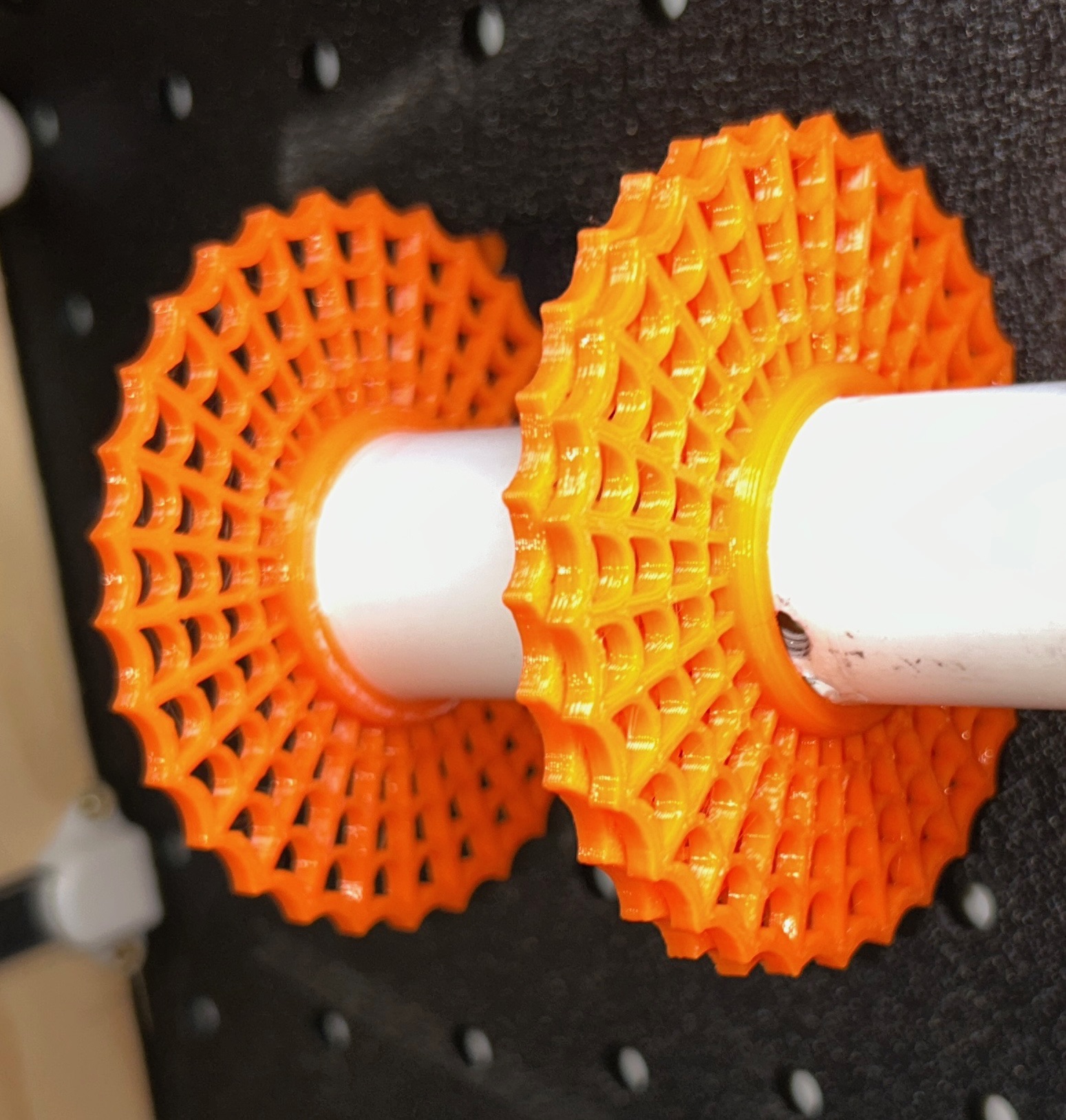

Ống PVC 25 mm cắt thành đoạn dài 50 mm (đây là kích thước tiêu chuẩn ở Úc, nhưng đường kính thực tế khoảng 26.9 mm)

(cho bề rộng spool tiêu chuẩn, nhưng bạn có thể tuỳ chỉnh theo nhu cầu)

OR

Hoặc đơn giản là in phần giữa của Spider spool

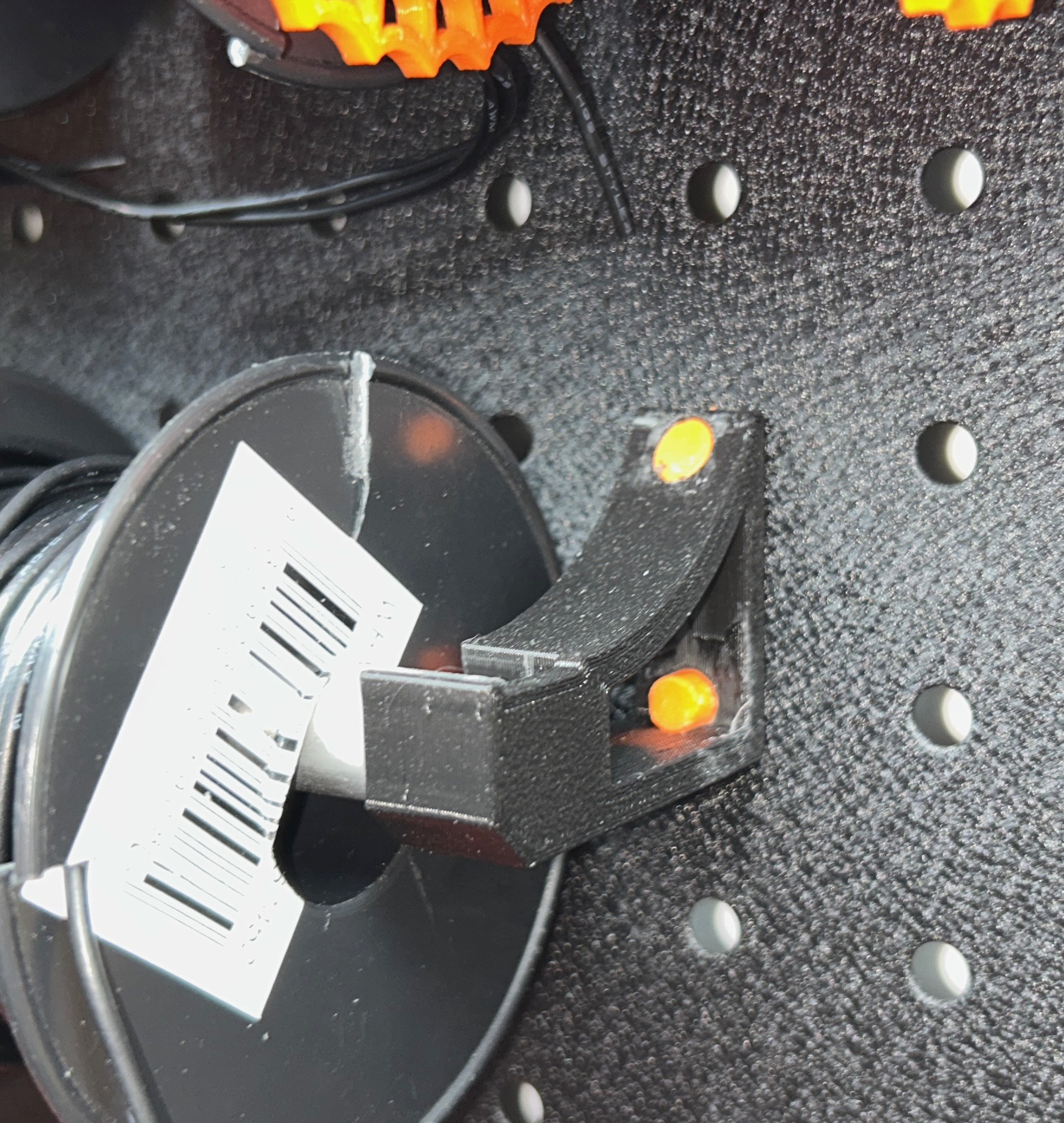

Ngàm Pegboard

- Ống nhôm rỗng đường kính 10 mm cắt theo chiều dài của ngàm.

Mình thiết kế cho loại pegboard bên dưới: https://www.pinnacle.net.au/product/garage-pegboard/

Lỗ 6mm, khoảng cách 25mm

Hướng dẫn in

Cho mỗi Spool

In 2 x Spider Spool Side (và 1 x Spider Spool Middle nếu không dùng ống PVC)

Cho phần ngàm Pegboard

2x Pegboard Spool Holder 12mm No Pins (nhớ Mirror một bên)

2 x Pegboard Spool peg 1 và Pegboard Spool peg 2

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
5
Tổng dung lượng
914,7 KB
File lớn nhất
589,8 KB
