Hệ Ray Core One cho MMU3 & Filamentalist V3

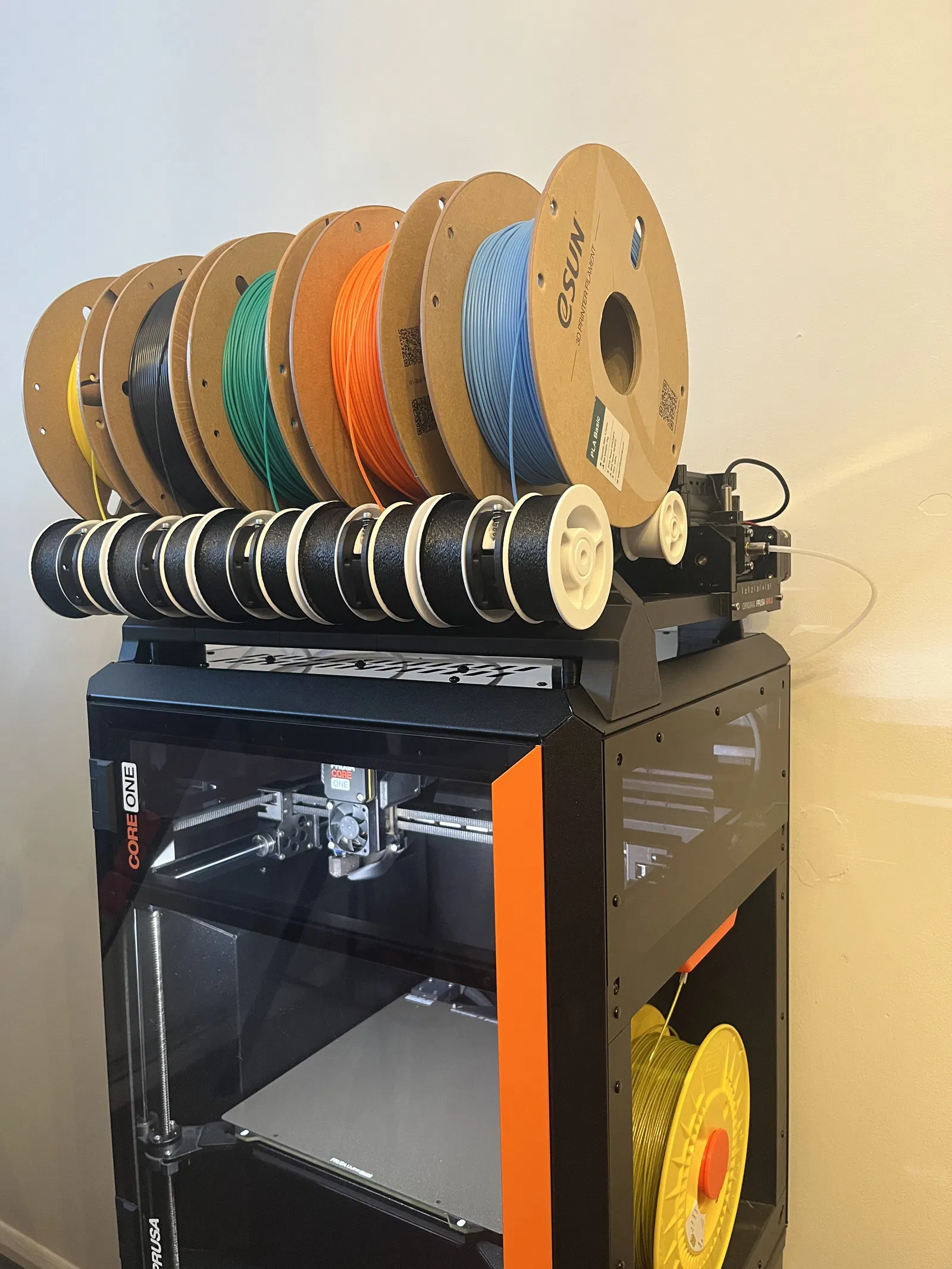

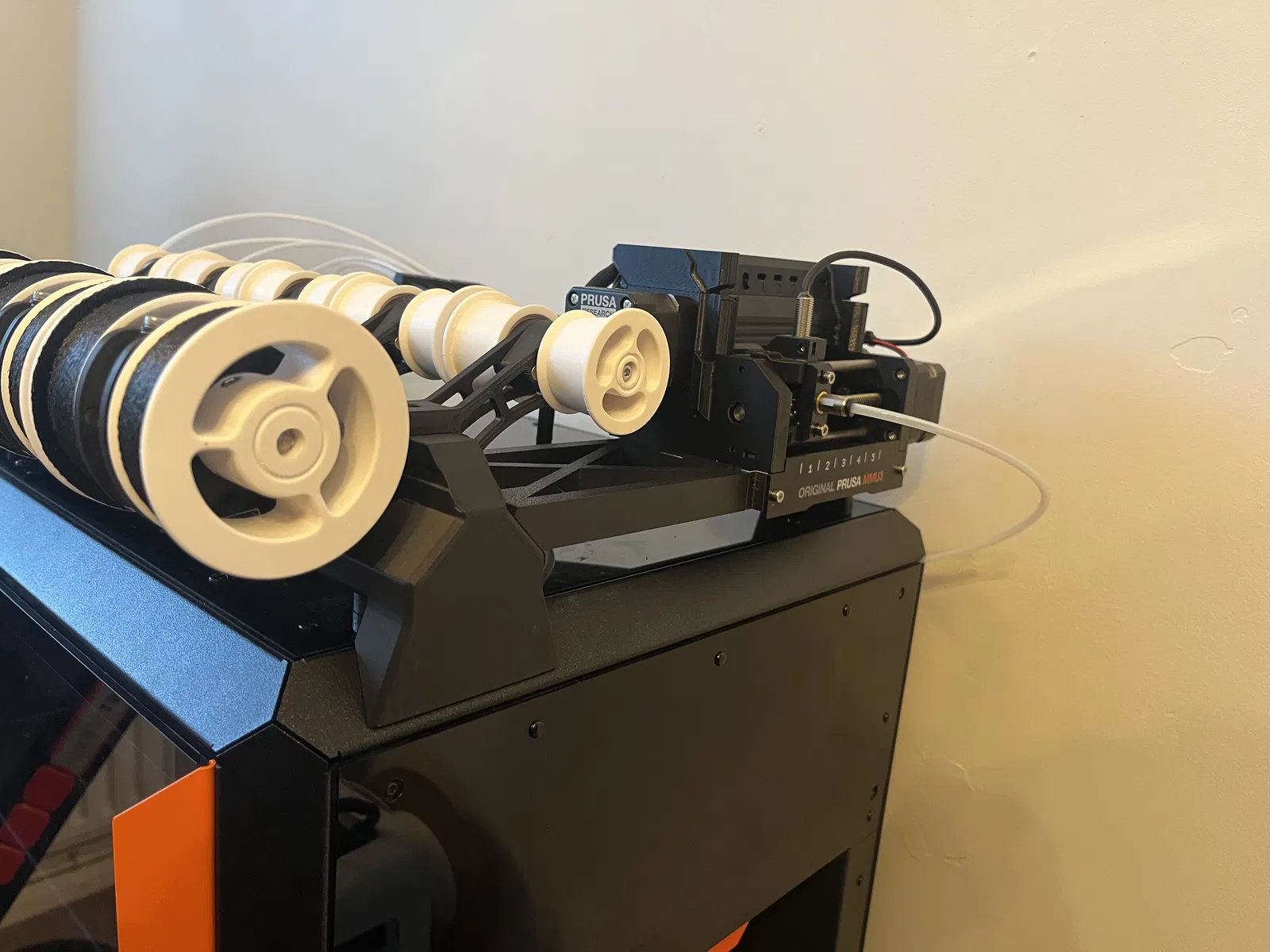

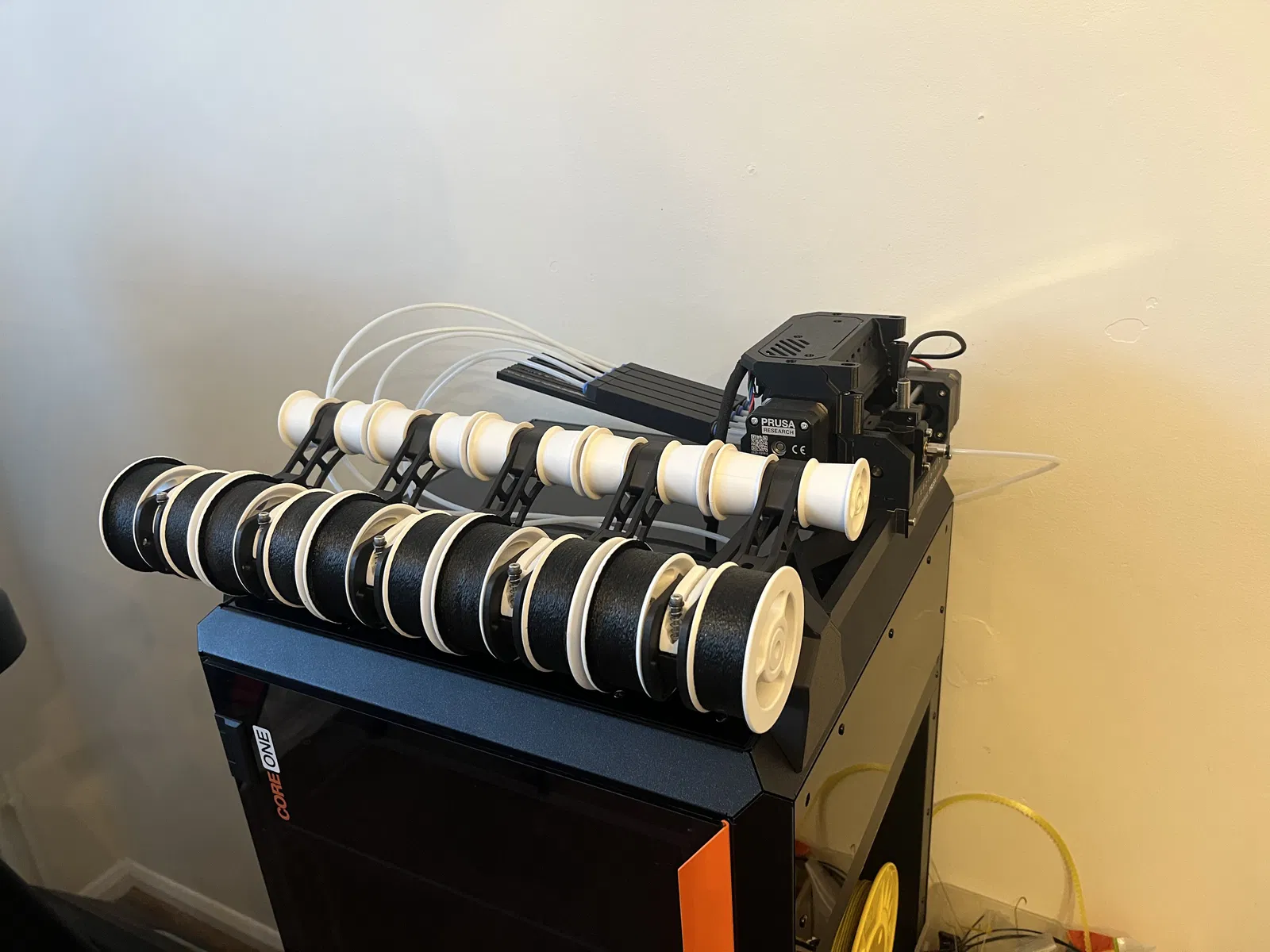

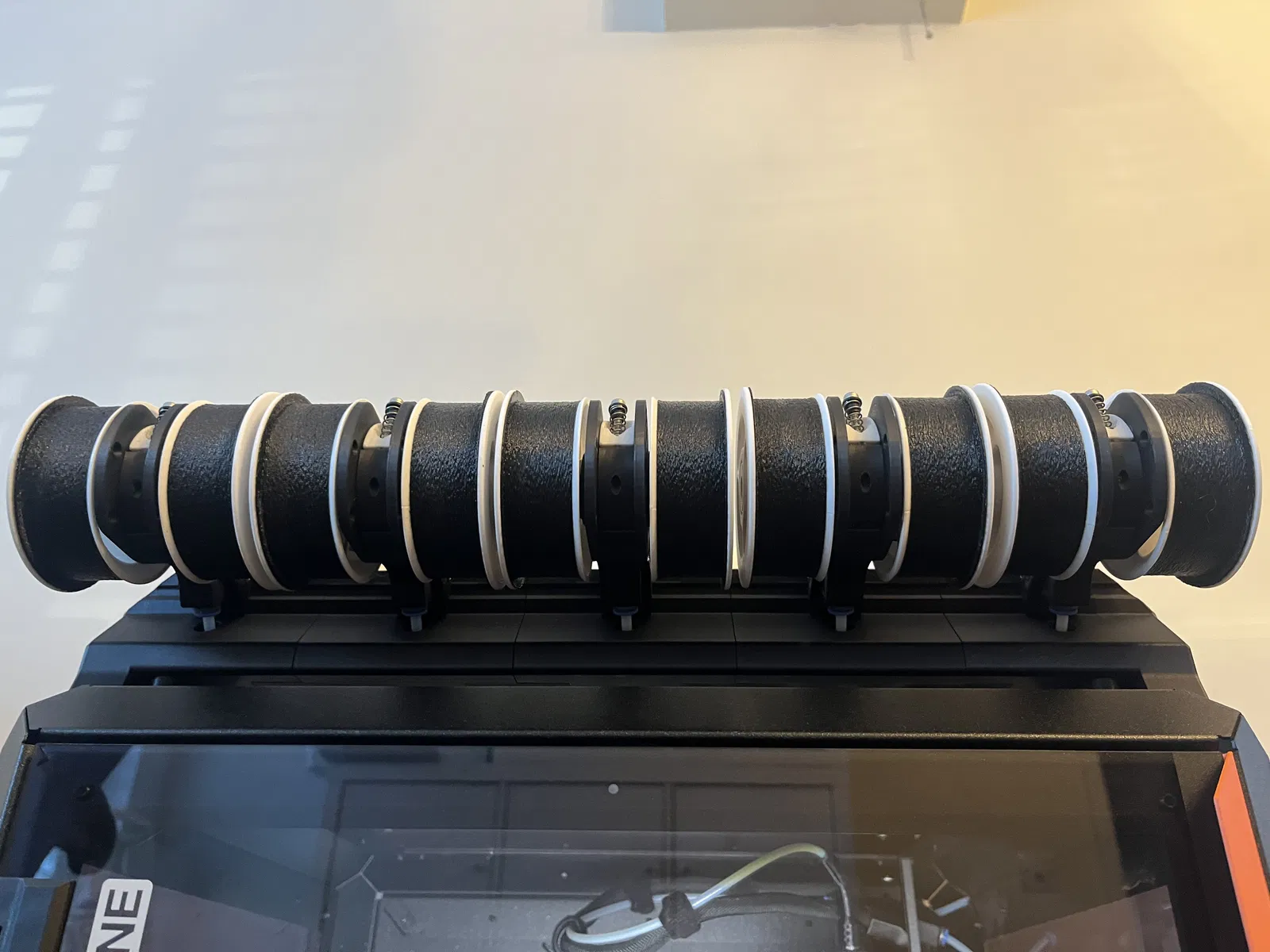

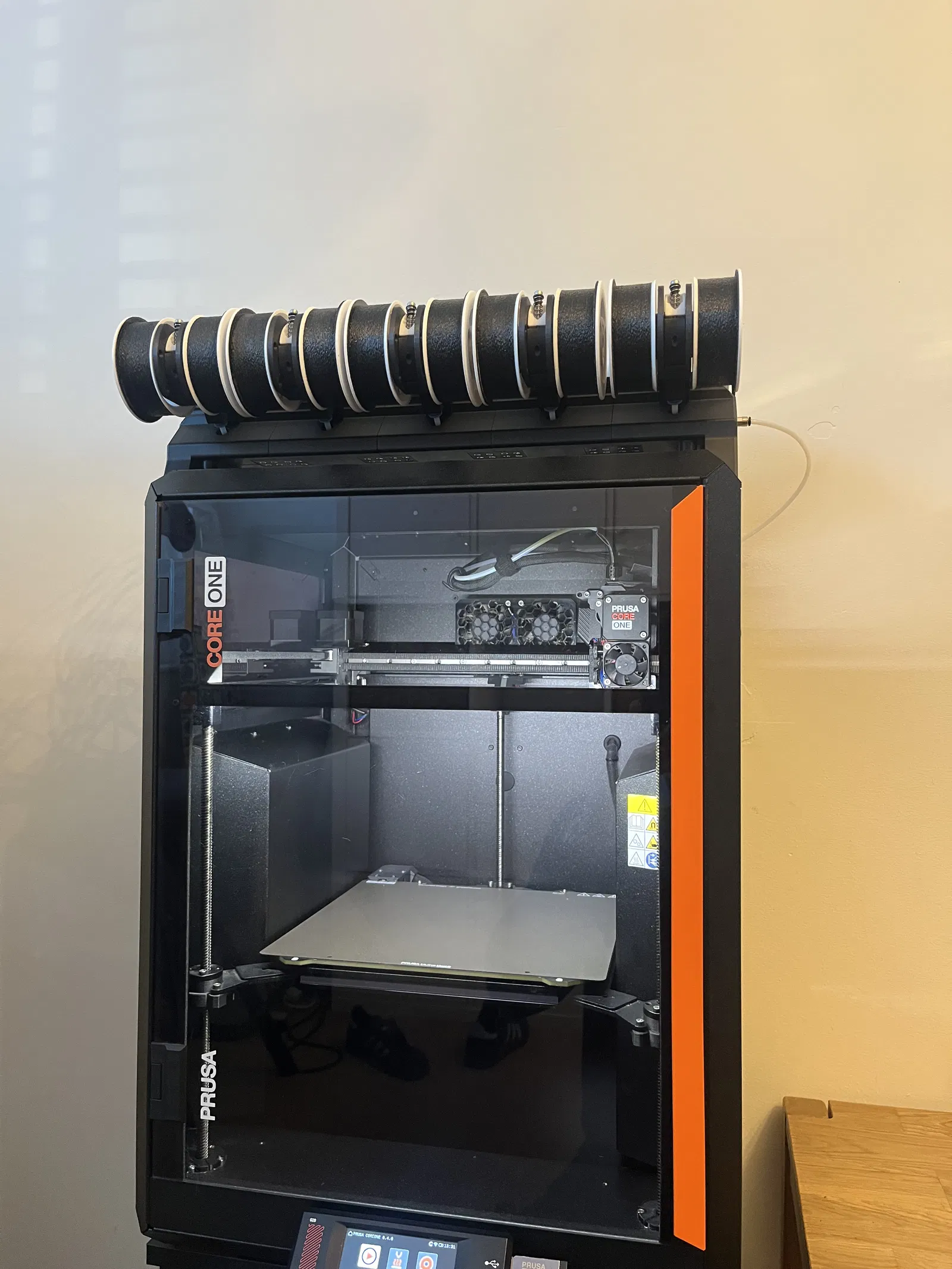

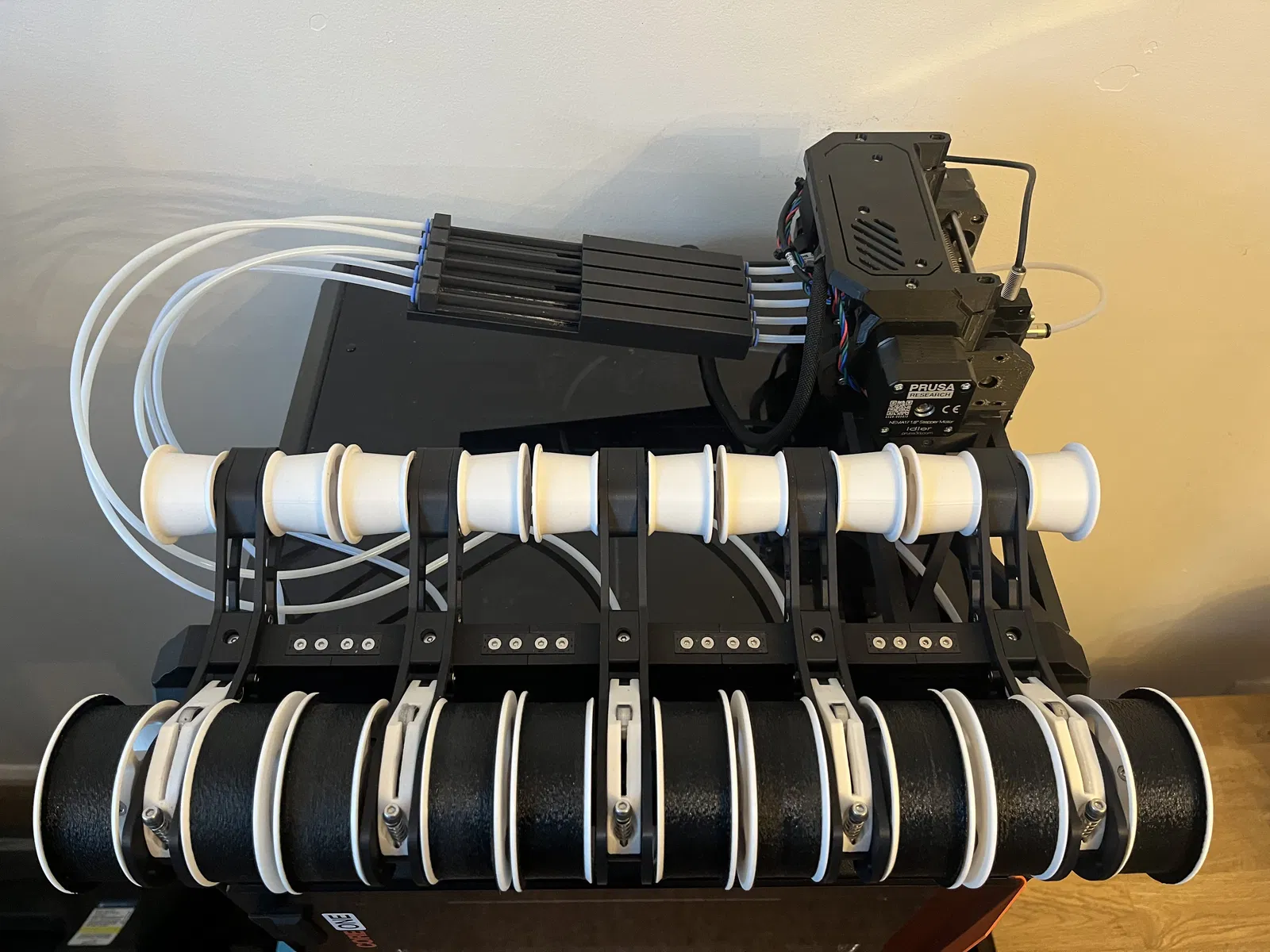

Đây là một giải pháp tối giản, in hoàn toàn (trừ các phần được liệt kê) để gắn các Filamentalist V3 rewinder lên Core One. Dễ in và dự kiến sẽ tốn ít hơn 1 cuộn 1kg filament.

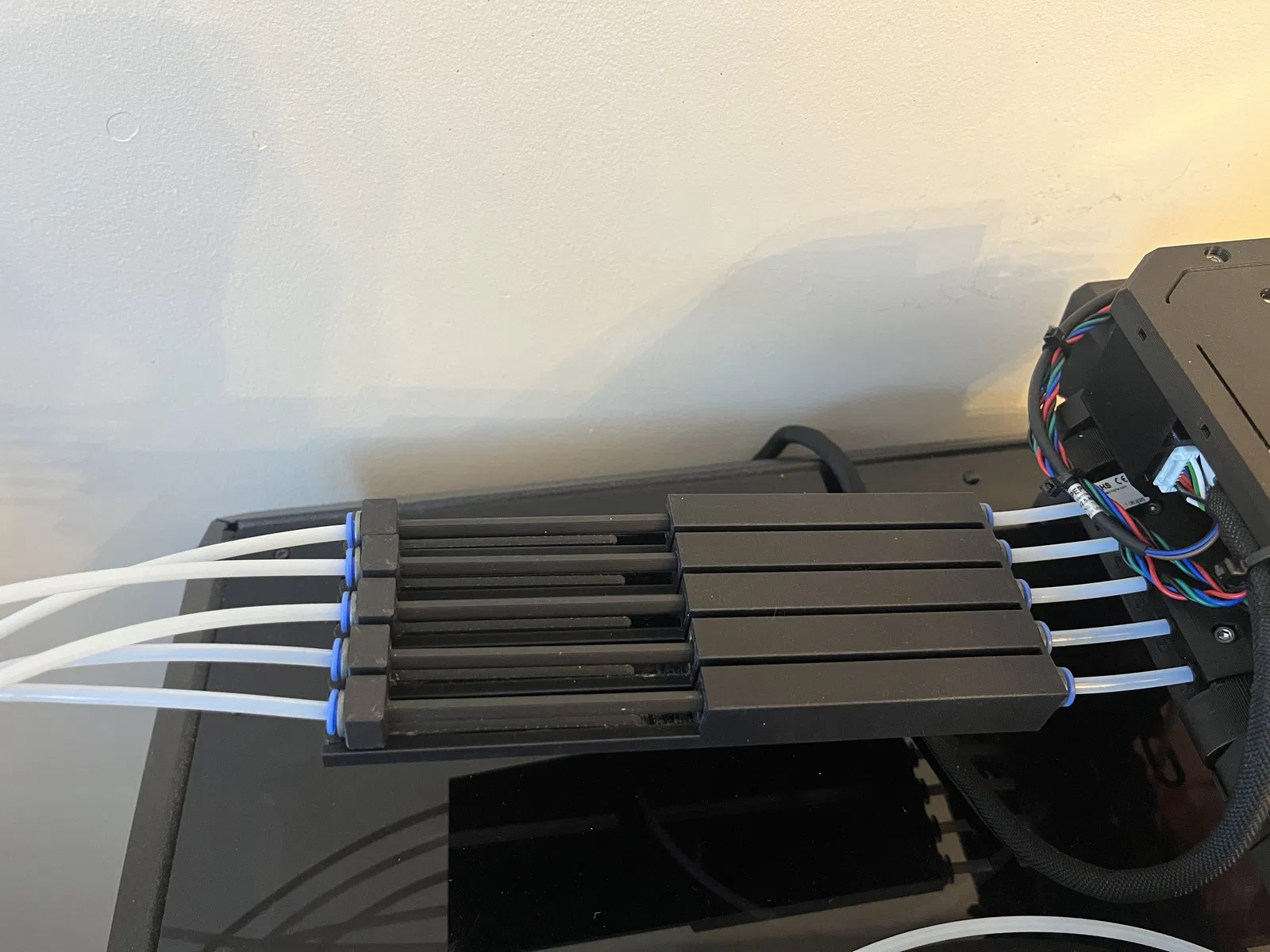

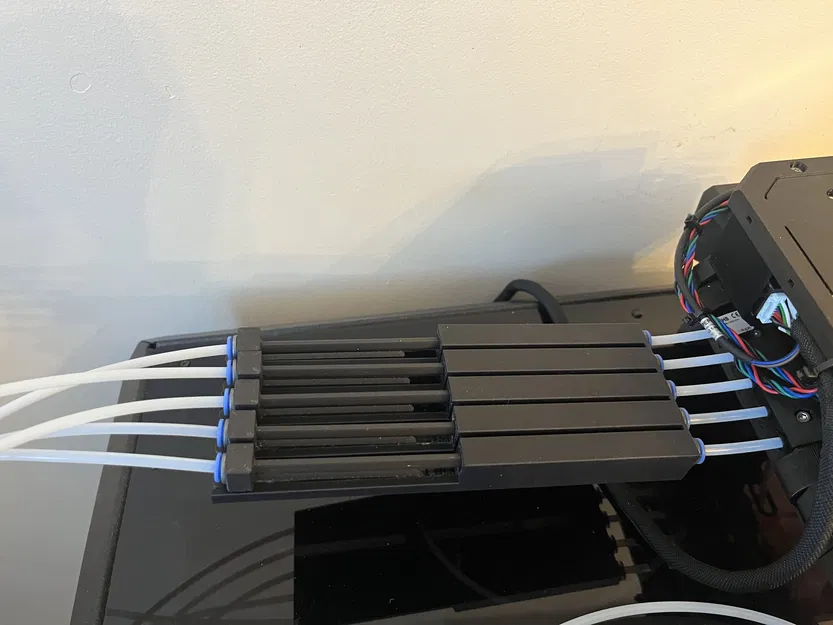

Có kèm một cụm “mini multi buffer” để hỗ trợ việc unload filament về MMU3 ổn định hơn. Cá nhân mình thấy cái này cải thiện độ ổn định rõ rệt khi dùng Filamentalist rewinder, vì lực cản tăng thêm từ PTFE tube dài hơn và lực cản từ rewinder có thể gây lỗi lúc unload filament.

Có kèm Y splitter cho PTFE để vẫn dùng được cơ chế nạp filament nguyên bản của Core One.

Ghi chú;

Filamentalist rewinder cần lắp theo hướng nạp từ phía sau (rear load orientation).

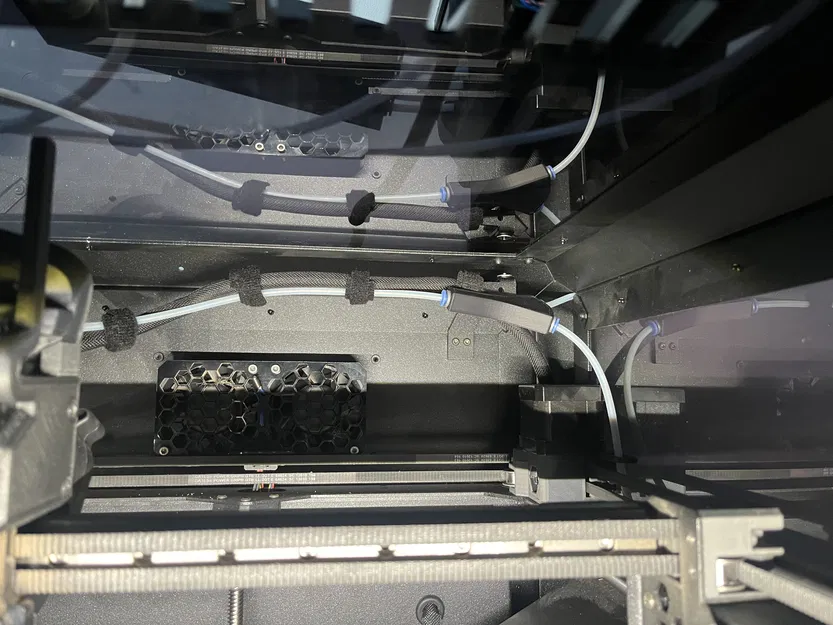

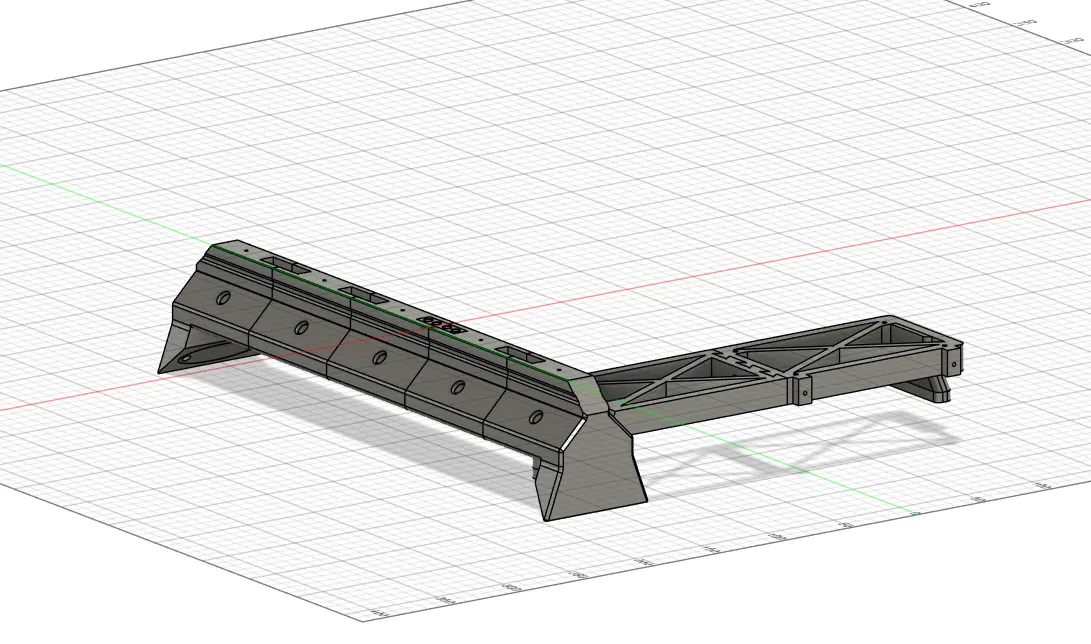

Trên khung có một lỗ nhỏ để luồn PTFE từ MMU3 xuyên từ phía MMU3 vào trong máy. Hơi khít một chút nhưng không cần khoan.

Nhớ chỉnh lại chiều dài PTFE tube đúng trong cài đặt máy theo chiều dài PTFE đã thay đổi. Dùng một đoạn filament để đo là dễ nhất.

Thiết lập in mình dùng;

Filament = ASA

Layer height = 0.2mm

Fill = 25% grid

Perimeters = 4

Solid layers top and bottem = 5

Không cần supports.

In phần feet bằng TPU

Linh kiện cần có;

22 x vít M3 10mm đầu chìm (Counter sunk) - Dùng cho top joiners, gắn filamentalist, nối front và back MMU support

36 x vít M3 10mm đầu trụ lục giác (Socket cap head) - Dùng để gắn MMU, bottom joiners.

6 x vít M3 6mm đầu trụ lục giác (Socket cap head) - Dùng cho nắp che magnet, plate nhãn MMU

2 x nam châm 2x6x20 (giống loại dùng cho MMU plate holders)

Linh kiện cho Y splitter và buffer;

13 x Ptfe Ecas04 (giống loại dùng cho filamentalist)
